أجهاز الزينون للتجويةتوفر بديلاً سريعاً لاختبارات التعرض الخارجي طويل الأمد. فمن خلال محاكاة ضوء الشمس والحرارة والرطوبة والمطر داخل غرفة محكومة، يمكن للمصنعين تقييم مقاومة الطلاءات والبلاستيك والمنسوجات والمطاط ومواد التغليف ومكونات السيارات وعدد لا يُحصى من المنتجات الأخرى للعوامل الجوية.
أحد أكثر الأسئلة شيوعاً بين المهندسين والمشترين هو:
"ماذا تعني فعلياً 500 أو 1000 ساعة في جهاز الزينون للتجوية؟"
للأسف، لا يوجد تحويل عالمي بين ساعات التعرض للزينون وعمر الخدمة الخارجي. فاختبار 1000 ساعة بالزينون لا يساوي تلقائياً خمس سنوات في الهواء الطلق، ولا تعني 500 ساعة بالضرورة سنة واحدة من التعرض للعوامل الجوية.
لتفسير نتائج التجوية بالزينون بشكل صحيح، من الضروري فهم ما تمثله ساعات الاختبار، وما هي العوامل المؤثرة في التحلل، وكيف ينبغي تقييم بيانات التعرض.
يبحث العديد من المهندسين والمشترين عن تحويل بسيط بين ساعات جهاز الزينون للتجوية وعمر الخدمة الخارجي. والحقيقة هي أنه لا يوجد تحويل عالمي.
ومع ذلك، تُفسر مدة الاختبار عادةً على النحو التالي:
مدة اختبار الزينون |
الغرض النموذجي |
500 ساعة |
فحص المواد ومقارنة التركيبات |
1000 ساعة |
تأهيل المنتج والتحقق من المتانة |
2000 ساعة |
تقييم مقاومة العوامل الجوية طويل الأمد |
3000+ ساعة |
دراسات ارتباط عمر الخدمة |
بدلاً من تمثيل عدد محدد من السنوات الخارجية، توفر ساعات جهاز الزينون للتجوية تعرضاً محكوماً للضوء والحرارة والرطوبة والنداوة مما يساعد المصنعين على مقارنة المواد في ظروف مختبرية قابلة للتكرار.
لا يوجد عامل تحويل عام بين ساعات جهاز الزينون للتجوية والسنوات الخارجية.
اختبار الزينون لمدة 1000 ساعة لا يساوي تلقائياً:
5 سنوات في فلوريدا
3 سنوات في أريزونا
10 سنوات في شمال أوروبا
أي مدة خارجية ثابتة أخرى
تعتمد العلاقة على العديد من المتغيرات، بما في ذلك تركيب المادة، دورة التعرض، مستوى الإشعاع، درجة الحرارة، الرطوبة، ظروف رش الماء، المناخ الجغرافي، تطبيق المنتج، ومتطلبات الأداء، وكلها تحدد معاً نتيجة الاختبار النهائية وسلوك تحلل المواد تحت الظروف البيئية المحاكاة.
التفسير الأفضل هو أن اختبار جهاز الزينون للتجوية يقدم جرعة محكومة من الضوء والحرارة والرطوبة تسمح للمصنعين بمقارنة المواد، تحديد نقاط الضعف، التحقق من جودة المنتج، والتنبؤ باتجاهات المتانة طويلة الأجل.
فقط عندما تتم مطابقة بيانات المختبر مع تاريخ التعرض الحقلي الفعلي يمكن تقديم تقديرات ذات معنى لعمر الخدمة.
التجوية الخارجية بطيئة ومكلفة وصعبة التحكم.
فالغلاف البلاستيكي المستخدم في عاكس الطاقة الشمسية قد يتعرض لأشعة فوق بنفسجية شديدة، درجات حرارة نهارية عالية، أمطار، تكثف، تراكم الغبار، وتباين بيئي موسمي، وكلها يمكن أن تسرّع من تعتيق المادة وتؤثر على المتانة طويلة الأجل. وبالمثل، قد تعاني المظلة النسيجية الخارجية من بهتان اللون، فقدان القوة، تلف الرطوبة، وتشقق السطح عند تعرضها لإجهاد بيئي خارجي مطول.
إن انتظار سنوات للحصول على نتائج التعرض الطبيعي غالباً ما يكون غير عملي.
يعمل جهاز الزينون للتجوية على تسريع العملية من خلال إنشاء بيئة محكومة حيث يمكن استنساخ ورصد عوامل التجوية الحرجة.
تسمح غرف الزينون الحديثة للمستخدمين بالتحكم في:
الإشعاع
درجة حرارة اللوحة السوداء
درجة حرارة الهواء
الرطوبة النسبية
دورات رش الماء
مدة التعرض
من خلال الحفاظ على ظروف اختبار متناسقة، يحصل المصنعون على بيانات تجوية قابلة للتكرار والمقارنة خلال مئات أو آلاف ساعات الاختبار.
على عكس أنظمة الأشعة فوق البنفسجية فقط، يمكن لمصابيح قوس الزينون إنتاج توزيع طيفي كامل لضوء الشمس عند استخدامها مع مرشحات بصرية مناسبة، مما يجعلها مناسبة بشكل خاص لتقييم المتانة الخارجية.
يُستخدم اختبار جهاز الزينون للتجوية على نطاق واسع حيثما يجب أن تتحمل المنتجات التعرض الخارجي طويل الأمد.
تخضع الزخارف الخارجية، الطلاءات، لوحات القيادة، الأغلفة البلاستيكية، موانع التسرب، مكونات الإضاءة، والأسطح الزخرفية لاختبارات ASTM G155 و ISO 4892-2 بشكل متكرر.
تتطلب الوحدات الكهروضوئية، صناديق التوصيل، عزل الكابلات، الموصلات، والأغلفة الكهربائية الخارجية تقييم التجوية المُسرّع قبل النشر.
غالباً ما تتطلب الطلاءات المعمارية، مواد التسقيف، الأغشية العازلة للماء، المواد المانعة للتسرب، وأنظمة الواجهات تعرضاً للتجوية لمدة 1000 ساعة أو أكثر.
يعتمد الأثاث الخارجي، السلع الرياضية، المنسوجات، مواد التغليف، والإلكترونيات الاستهلاكية على بيانات تجوية الزينون للتحقق من المتانة وثبات اللون.
يمكن أن يكون اختبار الزينون لمدة 1000 ساعة قاسياً جداً لمنتج ما ومعتدلاً نسبياً لآخر. هناك عدة عوامل تؤثر على كيفية ارتباط التعرض المختبر بالأداء الخارجي الفعلي
تستجيب المواد المختلفة بشكل مختلف للتعرض للزينون.
فالبولي بروبيلين المملوء بأسود الكربون، البولي كربونات الشفاف، الألواح المعدنية المطلية، البلاستيك المدهون، والإيلاستومرات قد تظهر آليات تحلل مختلفة تماماً.
تؤثر المثبتات، الأصباغ، مواد الحشو، الطلاءات، الإضافات، والتشطيبات السطحية جميعها على مقاومة التجوية وبالتالي تؤثر على أي ارتباط بين ساعات التعرض للزينون وعمر الخدمة الخارجي.
لدورة التعرض تأثير كبير على شدة الاختبار.
فالغرفة التي تعمل عند 0.35 واط/(م²·نانومتر) عند 340 نانومتر تقدم جرعة إشعاعية مختلفة عن غرفة تعمل عند 0.51 واط/(م²·نانومتر).
قد تؤدي زيادة الإشعاع إلى تقصير وقت الاختبار، لكنها قد تغير أيضاً آليات التحلل وتنتج أنماط فشل غير واقعية إذا لم يتم التحكم بها بعناية.
نادراً ما يحدث ضرر التجوية بفعل ضوء الشمس وحده.
يمكن لدرجة الحرارة تسريع التفاعلات الكيميائية.
يمكن للرطوبة أن تعزز:
التحلل المائي
الانتفاخ
فقدان الالتصاق
التآكل
التلطخ
يُدخل رش الماء دورات حرارية ورطوبية إضافية يمكن أن تؤثر بشكل كبير على أداء المادة.
يختلف التعرض الخارجي بشكل كبير اعتماداً على:
الموقع الجغرافي
شدة الإشعاع الشمسي
الرطوبة
هطول الأمطار
التلوث
زاوية التركيب
التباين الموسمي
لذلك، قد ترتبط نفس مدة التعرض للزينون بشكل مختلف عبر التطبيقات والمناطق.
ساعات التعرض وحدها لا تحدد النجاح أو الفشل.
ينبغي أن تركز تقييمات التجوية ذات المعنى على تغيرات الأداء القابلة للقياس مثل:
تغير اللون (ΔE)
الاحتفاظ باللمعان
Haze
مؤشر الاصفرار
الاحتفاظ بمقاومة الشد
مقاومة الصدمات
التطباش (التطبش)
التشقق
أداء الالتصاق
على سبيل المثال:
"اجتاز 1000 ساعة"تقدم معلومات محدودة.
"بعد 1000 ساعة، ΔE = 1.8 والاحتفاظ باللمعان = 82%"تقدم بيانات هندسية ذات معنى.
يؤثر معيار الاختبار ودورة التعرض بشكل كبير على تفسير ساعات جهاز الزينون للتجوية.
مرجع الاختبار |
مجموعة المعلمات الشائعة |
ما تمثله 500 و1000 ساعة |
ASTM G155 الدورة 1 |
مرشح ضوء النهار؛ 0.35 واط/(م²·نانومتر) عند 340 نانومتر؛ 102 دقيقة ضوء عند 63°م BPT؛ 18 دقيقة رش |
500 ساعة ≈ 630 كيلوجول/(م²·نانومتر)؛ 1000 ساعة ≈ 1260 كيلوجول/(م²·نانومتر) |
ISO 4892-2 الطريقة أ الدورة 1 |
مرشح ضوء النهار؛ 0.51 واط/(م²·نانومتر) عند 340 نانومتر؛ 65°م BST؛ RH 50 |
%500 ساعة ≈ 918 كيلوجول/(م²·نانومتر)؛ 1000 ساعة ≈ 1836 كيلوجول/(م²·نانومتر) |
هذا يوضح لماذا يمكن أن يمثل اختباران لهما ساعات تعرض متطابقة جرعات تجوية مختلفة بشكل كبير.
يُستخدم اختبار 500 ساعة في جهاز الزينون للتجوية عادةً كأداة فحص في المراحل المبكرة.
في هذه المدة، يمكن للمهندسين غالباً تحديد:
مثبتات الأشعة فوق البنفسجية الضعيفة
الأصباغ غير المستقرة
الطلاءات الضعيفة
التطباش المبكر (التطبش)
الاصفرار
التشقق السطحي
تشمل الأسئلة النموذجية التي يجيب عليها اختبار 500 ساعة:
هل يبهت الصباغ الجديد بشكل أسرع؟
هل يلبي الاحتفاظ باللمعان المتطلبات؟
هل تسبب الرطوبة تبثراً (تقرحات)؟
هل يتم الحفاظ على الخواص الميكانيكية؟
بالنسبة لفرق تطوير المنتج، غالباً ما توفر 500 ساعة معلومات كافية لاستبعاد المواد غير المناسبة قبل الالتزام ببرامج تأهيل أطول.
يضاعف التعرض للزينون لمدة 1000 ساعة تقريباً جرعة الضوء والتعرض الحراري ودورات الرطوبة مقارنة باختبار 500 ساعة يتم إجراؤه تحت نفس الظروف.
نتيجة لذلك، غالباً ما يُستخدم اختبار 1000 ساعة من أجل:
تأهيل المنتج
موافقة العملاء
تحقق الموردين
مقارنة المواد
تقييم المتانة طويلة الأمد
بدلاً من السؤال:
"كم سنة تعادل 1000 ساعة؟"
السؤال الأكثر فائدة هو:
"كم تغيرت المادة بعد 1000 ساعة؟"
مراقبة الأداء على فترات مثل:
0 h
250 ساعة
500 ساعة
750 ساعة
1000 ساعة
تساعد المهندسين على فهم اتجاهات التحلل وتحديد ما إذا كانت التغييرات تدريجية أم متسارعة أم مستقرة.
على الرغم من أن كلا المدتين تُستخدمان على نطاق واسع، إلا أنهما تخدمان أهدافاً مختلفة.
المعلمة |
500 ساعة |
1000 ساعة |
الغرض الأساسي |
الفحص |
التأهيل |
جرعة الضوء |
معتدلة |
High |
التعرض للرطوبة |
معتدل |
ممتد |
كشف الفشل |
تحلل مبكر |
أداء طويل الأمد |
الاستخدام النموذجي |
البحث والتطوير واختيار المواد |
موافقة العملاء والشهادات |
بالنسبة للعديد من المصنعين، يحدد اختبار 500 ساعة المواد غير المناسبة، بينما يوفر اختبار 1000 ساعة ثقة أقوى قبل الإطلاق التجاري.
يتطلب فهم نتائج جهاز الزينون للتجوية أكثر من مجرد النظر إلى عدد ساعات التعرض.
لا يوجد تحويل عالمي لأن ظروف التجوية الخارجية تختلف بشكل كبير بين المناخات والتطبيقات.
غالباً ما تستخدم ASTM G155 و ISO 4892-2 مستويات إشعاع ودرجات حرارة وإعدادات رطوبة ودورات رش مختلفة.
لذلك، قد لا تمثل ساعات التعرض المتطابقة جرعات تجوية مكافئة.
تنجم العديد من حالات الفشل عن التحلل المرتبط بالرطوبة بدلاً من الأشعة فوق البنفسجية وحدها.
يمكن أن يتأثر التحلل المائي، التبثر (التقرح)، الانفصال الطبقي، وفقدان الالتصاق بشدة بدورات الرطوبة والرش.
يجب أن يكون التركيز دائماً على تغيرات الخواص مثل اللون واللمعان والقوة والالتصاق والمظهر - وليس فقط مدة التعرض الإجمالية.
قد تؤدي زيادة الإشعاع إلى تسريع الاختبار، لكن الإشعاع المفرط يمكن أن يدخل آليات تحلل غير واقعية لا تمثل الظروف الحقلي ة الفعلية.
عند الإبلاغ عن نتائج جهاز الزينون للتجوية، يجب على المختبرات توثيق جميع ظروف التعرض الرئيسية وقياسات الأداء. تسمح هذه المعلومات بإعادة إنتاج الاختبار وتساعد العملاء على تفسير النتائج بشكل صحيح.
قسم التقرير |
المعلومات الواجب تسجيلها |
العينات |
المادة، اللون، السماكة، التشطيب السطحي، الكمية |
إعدادات الغرفة |
نوع المرشح، الإشعاع، درجة الحرارة، الرطوبة، دورة الرش، إجمالي الساعات |
القياسات |
ΔE، اللمعان، الضبابية، الاحتفاظ بالقوة، الالتصاق، الصور الفوتوغرافية |
التفسير |
معايير النجاح/الفشل، تحليل الاتجاهات، مقارنة مع العينة الضابطة |
|
 |
 | |
الموديل |
غرفة اختبار التجوية بقوس الزينون XL-S-750 |
البعد الداخلي (مم) |
950*950*850 مم |
البعد الكلي (مم) |
1300*1420*1800 مم |
حامل العينات |
سرعة قابلة للتعديل، 1 دورة/دقيقة |
نوع الغرفة |
حامل دوار |
مصدر الإشعاع |
مصباح زينون مبرد بالماء بقدرة 4500 واط مع كوارتز داخلي ومرشح بوروسيليكات خارجي |
نطاق الإشعاع |
150 واط/م² |
قياس عرض النطاق |
300~400 نانومتر |
نطاق درجة حرارة الغرفة |
-40～ 100 درجة مئوية ±2 درجة مئوية |
درجة حرارة اللوحة السوداء |
BPT 35 ～ 85 درجة مئوية ±2 درجة مئوية |
نطاق الرطوبة |
30 % ~ 98 % RH |
دورة رش الماء |
1~9999 ساعة 59 دقيقة (قابلة للتعديل) |
وحدة التحكم |
شاشة LCD ملونة تعمل باللمس قابلة للبرمجة |
مقياس الإشعاع |
مقياس إشعاع فوق بنفسجي، التفاوت المسموح: ±5 |
%توافق مع معايير متعددة بما في ذلك ASTM G155 و ISO 4892-2 و SAE J2527
|
|
مصباح ومرشحات الزينون
 |
 |
 |
|
| يوفر نظام الرش ماءً موحداً على العينات. إمداد مياه تلقائي، ترشيح، وتصريف يضمن اختباراً طويل الأمد دون انقطاع. | |
تصمم LIB Industry أجهزة الزينون للتجوية للمختبرات والمصنعين الذين يحتاجون إلى بيانات تجوية مُسرّعة قابلة للتكرار.
تشمل المزايا الرئيسية:
مصباح قوس زينون كامل الطيف يحاكي ضوء الشمس الطبيعي
اختبار متوافق مع ASTM G155 و ISO 4892-2
تحكم بالإشعاع من 35–150 واط/م²
تحكم بدرجة حرارة اللوحة السوداء حتى 100 درجة مئوية
تحكم بالرطوبة من 50% إلى 98% RH
رش ماء تلقائي ودورات رطوبة
حامل عينات دوار لتعرض موحد
شاشة تحكم تعمل باللمس قابلة للبرمجة مع تسجيل البيانات
تساعد هذه الميزات المختبرات على إنتاج نتائج تجوية متناسقة يمكن إعادة إنتاجها ومقارنتها عبر مشاريع ودفعات مواد مختلفة.
|
غرفة اختبار التجوية بالأشعة فوق البنفسجية توفر اختبار تعرض مُسرّع بالأشعة فوق البنفسجية للطلاءات والبلاستيك ومواد البوليمر وفقاً لـ ASTM G154. |
تجمع بين الإشعاع الشمسي ودرجة الحرارة والرطوبة لتقييم المتانة الخارجية الشاملة. |

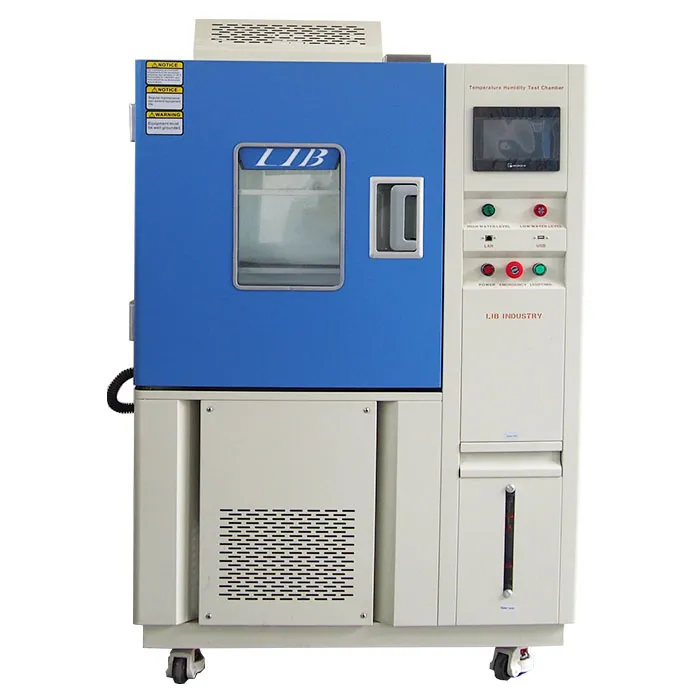

غرفة اختبار درجة الحرارة والرطوبة تجري اختبارات التعتيق البيئي والثبات تحت ظروف مناخية محكومة. |
سواء كنت تحتاج إلى اختبار فحص لمدة 500 ساعة، أو برنامج تأهيل لمدة 1000 ساعة، أو خطة تحقق من التجوية مخصصة، يمكن لـ LIB Industry المساعدة في تحديد دورة اختبار ASTM G155 أو ISO 4892-2 الأنسب لمادتك.
يقدم مهندسونا:
استشارة حول معايير الاختبار
دعم اختيار غرفة الزينون
برامج تجوية مخصصة
توصيات تقييم العينات
تركيب عالمي ودعم فني
ضمان لمدة 3 سنوات ودعم فني مدى الحياة
اتصل بـ LIB Industry اليوم لمناقشة متطلبات اختبار التجوية المُسرّع الخاصة بك.
لا. لا يوجد تحويل عالمي بين ساعات جهاز الزينون للتجوية وسنوات التعرض الخارجي. تعتمد العلاقة على المادة، ظروف التعرض، المناخ، ومتطلبات الأداء.
لا يوجد جواب ثابت. يمثل اختبار 1000 ساعة جرعة تعرض مختبرية محكومة بدلاً من مكافئ مباشر لسنوات تقويمية. يتطلب الارتباط بيانات تعرض حقلي داعمة لنفس المادة والتطبيق.
تختلف التجوية الخارجية حسب الموقع، شدة الإشعاع الشمسي، هطول الأمطار، الرطوبة، مستويات التلوث، درجة الحرارة، وظروف التركيب. توفر أجهزة الزينون للتجوية ظروفاً مختبرية محكومة تحسن قابلية التكرار ولكنها لا تستطيع إزالة جميع الفروقات البيئية.
يجب أن تتضمن التقارير معيار الاختبار، دورة التعرض، مستوى الإشعاع، الظروف البيئية، إجمالي ساعات التعرض، تغيرات الخواص المقاسة، ومعايير النجاح/الفشل بدلاً من التركيز فقط على مدة الاختبار.
تشمل المعايير الأكثر استخداماً ASTM G155 و ISO 4892-2. قد تشير معايير إضافية خاصة بالصناعة إلى إجراءات التعرض لقوس الزينون للسيارات والبلاستيك والطلاءات والمنسوجات ومواد البناء.
