غالبًا ما تواجه المنتجات الإلكترونية المستخدمة في الهواء الطلق أو في المركبات أو بالقرب من الآلات أو في الأجهزة الميدانية المحمولة خطرين رئيسيين: الغبار الناعم والاتصال المائي قصير الأجل. قد يبدو الصندوق المغلق صلبًا من الخارج. ومع ذلك ، لا تزال الفجوات الصغيرة حول البراغي والمنافذ وغدد الكابلات والحشايا وأغشية التهوية تسمح للغبار أو الماء بالوصول إلى الداخل. يمكن أن يؤثر ذلك على لوحة الدائرة أو البطارية أو المستشعر أو الموصل.معدات اختبار IP67يمنح صانعي الإلكترونيات طريقة موثوقة للتحقق مما إذا كانت العلبة تلبي احتياجات الغمر المؤقت والمحكم للغبار قبل بدء الإنتاج الكامل.
تم تعريف IP67 تحتمعايير الحماية من الإنغريس IEC way، والتي تصنف مدى مقاومة العلبة للجسيمات الصلبة والسوائل.
يتكون من مستويين للحماية:
IP6X (حماية محكم من الغبار)
IPX7 (حماية مؤقتة من غمر الماء)
معًا ، يمثل IP67 أحد أكثر مستويات الحماية المطلوبة على نطاق واسع للإلكترونيات الخارجية والصناعية.
IP6X يعني أن العلبة ضيقة تمامًا للغبار في ظل ظروف اختبار موحدة.
على عكس التقييمات الأقل ، يضمن IP6X ذلكلا يمكن أن تدخل جزيئات الغبار الدقيقة إلى الهيكل الداخليحتى بعد التعرض الطويل.
الغبار الناعم يمكن أن يسبب:
تلوث سطح ثنائي الفينيل متعدد الفينيل
تدهور اتصال الموصل
تدخل الاستشعار البصرية
انسداد قنوات التبريد
تسريع التآكل على المدى الطويل
حتى تراكم الغبار غير المرئي يمكن أن يؤدي إلى تدهور الأداء على المدى الطويل ، مما يجعل اختبار IP6X ضروريًا قبل إطلاق الإنتاج.
يقيّم IPX7 ما إذا كانت العلبة يمكن أن تصمدغمر الماء مؤقتًا لمدة 30 دقيقةدون دخول ضار.
المدة:30 دقيقة
عمق:
أجهزة صغيرة: أدنى نقطة ، في أقل نقطة ، تحت سطح الماء
الأجهزة الكبيرة: أعلى نقطة ، من تحت سطح الماء
IPX7 لا يعني للماء للتشغيل المستمر تحت الماء.
يتحقق فقط من مقاومة:
التعرض للأمطار
فيضان مؤقت
غمر عرضي
تعرض مياه التنظيف
اختبار الإلكترونيات IP67 مهم للمنتجات المعرضة للغبار أو رذاذ الماء أو الغمر المؤقت ، خاصة عندما يسبب فشل الإغلاق تلفًا مكلفًا للحقول.
تستخدم في البيئات الخارجية مثل الشوارع وأسطح المنازل والمزارع والمواقع الصناعية. يجب أن تقاوم هذه الأجهزة الغبار والمطر وتراكم المياه. تشمل الأمثلة النموذجية وحدات التحكم في إضاءة الشعاع ، وصناديق تقاطع كاميرا الأمان ، وأجهزة الاستشعار البيئية ، ووحدات الاتصالات.
تتعرض الهواتف الذكية والأجهزة القابلة للارتداء والأجهزة المحمولة في كثير من الأحيان للعرق والمطر والغبار. يمكن أن تسمح نقاط الإغلاق الضعيفة مثل الأزرار والموانئ والأغطية بسهولة الدخول ، مما يجعل اختبار IP67 ضروريًا للتحقق من المتانة.
يشمل أغطية المستشعر ، وحدات التحكم ، الموصلات ، والمكونات المتعلقة بالبطارية. قد تواجه هذه الأجزاء غبار الطريق ، ومياه الرش ، وعمليات التنظيف ، حيث يمكن أن يؤثر دخول الماء على السلامة والأداء.
تستخدم في المصانع والمستودعات والزراعة والمنشآت الخارجية. تتعرض هذه الأجهزة للغبار الكثيف وتنظيف المياه في بعض الأحيان ، مما يتطلب حماية موثوقة من العلبة.
يكون الاختبار مفيدًا فقط عندما يكون الإعداد قابلاً للتكرار. لـاختبار الإلكترونيات IP67يجب على الشركات المصنعة إيلاء اهتمام وثيق لنوع الغبار وكمية الغبار وحالة ضغط العينة وعمق المياه ووقت الغمر والتفتيش بعد الاختبار.
جزء اختبار | المتطلبات الرئيسية | نقطة تفتيش عملية |
اختبار IP6X الغبار | حماية الغبار محكم | لا يوجد غبار مرئي داخل العلبة بعد الاختبار المحدد |
اختبار الغبار | مسحوق التلك تمت تصفيته من خلال غربال | قطر السلك 50 ميكرومتر والفجوة الاسمية 75 ميكرومتر |
كمية الغبار | 2 أو لكل متر مكعب من حجم الغرفة | لا ينبغي إعادة استخدام التلك بما يتجاوز حد الدورة المسموح به |
اختبار الغمر IPX7 | غمر الماء المؤقت | 30 دقيقة تحت عمق المياه المطلوب |
عمق IPX7 | في الأسفل ، مرفقات المياه الصغيرة ، أو ، أو ، أعلى نقطة للحاويات الأكبر حجمًا | وضع المنتج في وضع الخدمة العادي عند الحاجة |
بالنسبة لمعدات اختبار مقاومة الغبار ، تستخدم ممارسة الاختبار المتعلقة بـ IEC عادة مسحوق التالوم الذي يمكن أن يمر عبر غربال شبكي مربع بقطر سلك 50 ميكرون وفجوة 75 ميكرون ، مع 2 من التلك لكل متر مكعب من حجم الغرفة.
قبل تشغيل اختبار IP67 ، يجب أن تتطابق العينة مع تكوين الإنتاج الحقيقي. مسامير مفقودة أو غراء مؤقت أو وصلات سائبة أو حشوات غير نهائية يمكن أن تجعل النتيجة مضللة. قد تفشل عينة المختبر التي تمر مع مانع التسرب المطبق يدويًا بعد التجميع الآلي.
وينبغي أن يتضمن الإعداد سجلا بما يلي:
· إصدار رسم المنتج
· مادة مانعة للتسرب وصلابة
· قيمة عزم الدوران المسمار
· نوع كابل الغدة
· حالة غطاء الموصل
· اتجاه الاختبار
· حالة تشغيل الطاقة أو انقطاع التيار الكهربائي
· المظهر الأولي والوظيفة
يستخدم اختبار الإلكترونيات المضاد للغبار دوران التلك الذي يتم التحكم فيه لتحدي العلبة. الهدف هو الكشف عن ضعف الختم حول أسطح التزاوج ، وإدخالات الكابلات ، والمخارج ، والأجزاء المتحركة.
يتم وضع الجهاز قيد الاختبار داخل غرفة الغبار. إذا كانت العلبة بها تغيرات في الضغط أثناء التشغيل العادي ، فيمكن استخدام اتصال فراغي لإنشاء فرق في الضغط. هذا أمر شائع بالنسبة للمنتجات التي قد ينخفض فيها ضغط الهواء الداخلي أثناء التبريد أو التدوير الحراري.
يجب وضع العينة كما سيتم استخدامها في الحقل. بالنسبة لوحدة التحكم المثبتة على الحائط ، يجب عدم تجاهل اتجاه إدخال الكابل. لجهاز محمول باليد ، تحتاج أوضاع الزر والمنفذ إلى مواجهة التعرض للغبار الواقعي.
أثناء الاختبار ، يتم حفظ مسحوق التلك الناعم معلق داخل الغرفة. تدفق الهواء المستقر مهم لأن المناطق الميتة في الغرفة قد تسبب التعرض غير المتكافئ. تعمل معدات اختبار مقاومة للغبار مصممة بشكل جيد على إبقاء الغبار يتحرك حول العينة مع التحكم في التسرب لحماية مساحة المختبر.
بعد دورة التعرض ، تتم إزالة العينة وفتحها بعناية. يركز الفحص على علامات الغبار حول الأختام ، ومناطق الرصاص الداخلية ، وتجاويف الموصل ، وحواف العرض ، وأغشية توازن الضغط. بالنسبة إلى IP6X ، الغبار المرئي داخل المنطقة المحمية هو علامة تحذير خطيرة.
يعتمد اختبار الإلكترونيات المقاوم للماء IPX7 على الغمر المؤقت. الاختبار بسيط في المظهر ، ولكن تفاصيل التعامل الصغيرة يمكن أن تغير النتيجة.
 |  |
منطقة الاختبار | مسند قدم |
 |  |
لوحة التحكم | قفل أمان |
يجب أن يوفر خزان الغمر عمقًا كافيًا لحالة الاختبار المطلوبة. يجب وضع المنتج في موضع الخدمة الخاص به ما لم تحدد خطة الاختبار اتجاهًا آخر. يجب تثبيت الملحقات مثل القبعات والمقابس والغدد الكبلية لأنها ستكون قيد الاستخدام الفعلي.
وقت التعرض القياسي IPX7 هو 30 دقيقة. خلال هذه الفترة ، تواجه العلبة ضغط المياه من جميع الأسطح المغمورة. قد لا تتسرب حشية ضعيفة خلال الدقائق القليلة الأولى ، ولكن يمكن فتح المسارات الشعرية حول البراغي أو الموصلات تدريجيًا.
بعد الغمر ، يجب تجفيف السطح الخارجي قبل الفتح. يجب أن يفصل الفحص المياه الخارجية غير الضارة عن الدخول الداخلي الفعلي. قد تتضمن الفحوصات الوظيفية اختبار تشغيل الطاقة ، واستجابة العرض ، وفحوصات العزل ، وإشارة الاتصالات ، ووظيفة الشحن ، وثبات قراءة المستشعر.
تساعد معدات الاختبار الموثوقة على تقليل عدم اليقين في تأهيل المنتج. تجمع معدات اختبار LIB IP67 بين احتياجات اختبار مقاومة للغبار ومقاومة للماء للمصنعين الذين يعملون مع العبوات الإلكترونية والأجهزة الخارجية وقطع غيار السيارات ومنتجات الإضاءة والمعدات الصناعية. يغطي محلول IP67 التحقق من غبار IP6X والغمر المؤقت للماء IPX7 بما يتماشى مع احتياجات الاختبار المتعلقة بـ IEC.
يتضمن إعداد اختبار IP67 LIB معدات اختبار الغبار IP6X ومعدات غمر الماء IPX7. يسمح هذا الهيكل للشركات المصنعة بتشغيل عمليات فحص الغمر بالماء والغبار على أنها اختبارات منفصلة يتم التحكم فيها بدلاً من معالجة IP67 كتعرض خشن واحد.
تدعم معدات اختبار الغبار الدورة الدموية للغبار التي يتم التحكم فيها ، وهيكل الغرفة المغلق ، والتشغيل القابل للبرمجة ، وأحجام الغرف المناسبة لأحجام العلبة الإلكترونية المختلفة. تشمل المعايير المتعلقة بالغبار المدرجة 50 ميكرومتر قطر السلك ، والفجوة الاسمية 75 ميكرومتر ، وظروف اختبار منخفضة الرطوبة ، وإعدادات وقت الاختبار القابلة للتعديل.

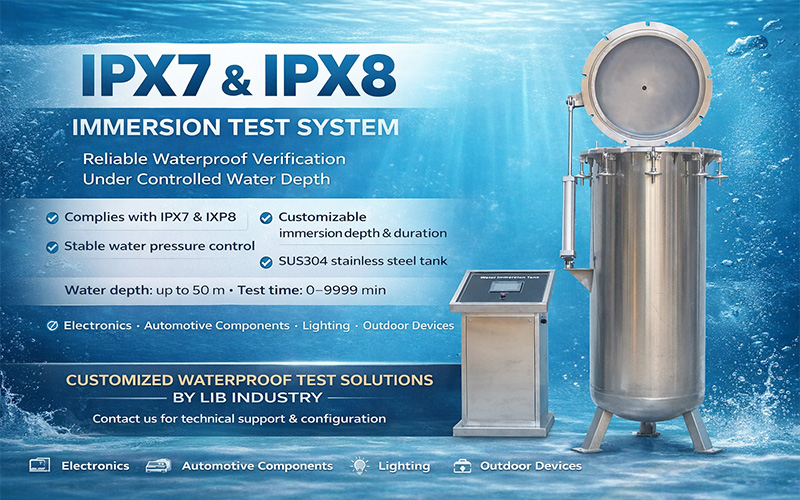

تم تصميم معدات غمر المياه لمحاكاة عمق المياه التي يتم التحكم فيها والضغط. يشتمل نظام الغمر المدرج في LIB على هيكل خزان أسطواني وغطاء هوائي وإمدادات مياه أوتوماتيكية وقدرة ضغط تعادل عمق المياه 50 متر ، ودعم IPX7 وأعمال التحقق الممتدة عند الحاجة.
Xiha LIB صناعة المحاكاة البيئيةعملت في غرف اختبار بيئية منذ من من من خلال منتجات تغطي غرف درجات الحرارة والمناخ وغرف التآكل وغرف IP للغبار والماء وغرف التجوية وغرف اختبار خاصة. كما توفر الشركة التصميم والتصنيع والمبيعات والخدمة والتركيب والتدريب ودعم ما بعد البيع للعملاء العالميين.
يستفيد صانعو الإلكترونيات لأن اختبار العلبة نادرًا ما يقف وحده. قد يحتاج الجهاز الذي يمر بتمرير IP67 إلى اختبارات الدراجات الحرارية أو الرطوبة أو الضباب الملحي أو الفحص فوق بالهواء فوق بالهواء فوق بالهواء أو الاهتزاز. مجموعة LIB الكاملة تساعد الفرق على إنشاء خطط موثوقية كاملة حول اختبار حاوية IP67.
في التحقق من صحة العالم الحقيقي ، IP67 هو جزء واحد فقط من موثوقية المنتج. تتطلب معظم الأجهزة الإلكترونية اختبارًا عبر ظروف بيئية متعددة تتجاوز مقاومة الغبار والماء.
لتلبية هذه الاحتياجات ،صناعة LIBيوفرحلول معملية مخصصة لاختبار IP بالكامل، بما في ذلك:
أنظمة اختبار الغبار IP5X / IP6X
، أنظمة اختبار دخول المياه
تخطيطات معملية متكاملة لاختبار IP للإنتاج و R & D
أنظمة اختبار درجة الحرارة والرطوبة والغبار والمياه مجتمعة
تصاميم غرف مخصصة للمنتجات غير القياسية
يساعد هذا النهج المتكامل المصنعين على بناءنظام التحقق من حماية الدخول الكاملتحسين كفاءة الاختبار وتقليل الفجوات بين مراحل الاختبار البيئية المختلفة.
