عزل الكابل له مهمة صعبة: كتلة التيار ، ومقاومة الحرارة ، والبقاء على قيد الحياة أشعة الشمس ، وتبقى مستقرة ميكانيكيا تحت المطر والرطوبة وتقلب درجة الحرارة. في توزيع الطاقة في الهواء الطلق ، صفيفات الكهروضوئية ، خزانات الاتصالات ، والأنظمة الصناعية ، غالبًا ما يكون الرابط الضعيف هو البوليمر حول الموصل. عندما يتلاشى ، والشقوق ، والطباشير ، أو يصبح هشًا ، ترتفع مخاطر التسرب وتكاليف الصيانة. يعالج ASTM G155 هذا باستخدام ضوء قوس الزينون المصفى مع الرطوبة ودرجة الحرارة التي يتم التحكم فيها لإعادة إنتاج التجوية في العالم الحقيقي.
جهاز اختبار الشيخوخة لثبات ضوء الزينون ASTM G151 G155 آلة اختبار التعرض للإشعاع الضوئي زينون قد تكون مهتمًا أيضًا بـ: غرفة اختبار الأشعة فوق البنفسجية |
حتى إذا اجتاز الكابل الاختبارات الكهربائية الأولية ، فقد يفشل عزله في الخدمة في وقت مبكر. يمكن أن تفقد المواد البلاستيكية الملدنات ، وقد تتحلل XLPE تحت الضوء والحرارة المطولين ، ويمكن أن يقوي المطاط أو يشقق من الأشعة فوق البنفسجية المدمجة والرطوبة والتعرض للحرارة. في مزرعة شمسية ، قد يظهر هذا كسترة تقصف بالقرب من صناديق الموحد ؛ في محطة مياه الصرف الصحي ، قد يبدو الغلاف سليمًا ولكن لم يعد ينثني بأمان.
بالنسبة للمهندسين والمشترين ، السؤال الرئيسي هو: ما التغييرات بعد التعرض ، ومدى سرعة ذلك ؟ قوة الشد والاحتفاظ بالاستطالة بعد اختبار قوس زينون هي مقاييس شائعة الاستخدام. على سبيل المثال ، تتطلب بعض المواصفات الاحتفاظ ≥ بعد ساعات من التجوية المتسارع.
ASTM G155 هو معيار يستخدم على نطاق واسع للتجوية المتسارع للمواد غير المعدنية. تستخدم مصابيح زينون القوسية لمحاكاة أشعة الشمس والحرارة والرطوبة والمطر واختبار المواد البلاستيكية والطلاء والمطاط والمنسوجات وقطع غيار السيارات.
تشمل المعلمات الرئيسية ما يلي:
الإشعاعفي العادة ، = = = نانومتر أو = نانومتر ، على سبيل المثال ، = ~ ~ W/m²/nm.
درجة الحرارة: درجة حرارة اللوحة السوداء حوالي 63 درجة مئوية ± 3 درجة مئوية.
الرطوبة: عادة ~ 1.3 RH.
دورة نموذجية تجمع بين الضوء مع 18 دقيقة بالإضافة إلى رذاذ الماء ، محاكاة المطر وترطيب السطح. المياه النقية تضمن الاتساق.
باختصار ، يوفر ASTM G155 طريقة يمكن التحكم بها وتكرارها لتقييم متانة المواد ومقارنة التركيبات والتنبؤ بالأداء الخارجي على المدى الطويل.
الطريقة الأكثر فائدة لقراءة ASTM G155 هي النظر إلى المتغيرات التي تدفع شيخوخة عزل الكابلات لأعلى أو لأسفل. لعمل الأسلاك والكابلات ، خمسة منهم يستحقون اهتمامًا وثيقًا.
العوامل النموذجية في ASTM G155 وتأثيرها على شيخوخة عزل الكابلات ملخصة أدناه.
عامل اختبار | لماذا يهم مواد الكابلات |
مصدر ضوء قوس الزينون | يستنسخ أشعة الشمس كاملة الطيف ، وليس فقط الأشعة تحت الشمسية الضيقة |
مرشحات بصرية | تطابق أشعة الشمس في الهواء الطلق ، والتعرض وراء الزجاج ، أو الحالات أقسى الأشعة |
التحكم في الإشعاع | يحافظ على كثافة التعرض مستقرة عبر فترات الاختبار الطويلة |
درجة حرارة اللوحة السوداء | يتتبع عينة التسخين السطحي تحت الضوء |
الرطوبة والرذاذ | يضيف آثار الندى/المطر التي يمكن أن تغير وضع الفشل |
يمكن أن يتحكم ASTM ggm في الضوء عند طول عمر 55 نانومتر ، أو نطاق عريض من طول الدورة. بالنسبة لشيخوخة عزل الكابلات ، هذا مهم لأن المواد المختلفة تتفاعل بشكل مختلف مع النطاق الضيق والتعرض الطيفي الأوسع. إذا انجرفت الإشعاع خلال اختبار طويل ، تصبح بيانات المقارنة ضعيفة. الإشعاع المستقر ليس إضافة لطيفة. هو العمود الفقري لبيانات الاتجاه المفيدة.
يستخدم المعيار درجة حرارة اللوحة السوداء في جميع دورات التعرض ، وفي بعض الدورات ، درجة حرارة هواء الغرفة أيضًا. قد تأتي الرطوبة من الرذاذ أو الرطوبة النسبية الخاضعة للرقابة أو كليهما. سترة كابل يمكن البقاء على قيد الحياة ضوء وحده ولكن تفشل عند إضافة الحرارة والرطوبة. في الاختبار العملي ، هذا هو المكان الذي يبدأ فيه تكسير السطح أو الالتصاق أو فقدان المرونة في كثير من الأحيان في فصل تركيبة عن أخرى.
الساعات وحدها لا تروي القصة. يمكن أن يعطي اختبارين لمدة ساعة نتائج مختلفة للغاية إذا كانت المرشحات أو الإشعاع أو توقيت الرش أو التحكم في درجة الحرارة مختلفة. التكرار يهم أكثر من مطاردة عدد الساعة الدرامية. لفحص المواد ، دورة متسقة هي أكثر فائدة بكثير من واحدة قاسية ولكن سيئة التحكم.
لهذا النوع من العمل ، يجب أن تفعل المعدات أكثر من التبديل على مصباح.غرفة قوس زينون ليبمبني حول نفس العوامل التي يشاهدها مهندسو الكابلات في برنامج ASTM G155: الضوء الكامل الطيف ، والتحكم في الإشعاع ، ومراقبة اللوحة السوداء ، وتنظيم الرطوبة ، والرذاذ القابل للتعديل. وفقًا لصفحة المنتج ، فإنه يعيد إنتاج الأشعة فوق البنفسجية والمرئية والأشعة تحت الحمراء ، مع نطاق طيفي من من من من من من من من من من من من من من من من من من من من من من من إنتاج من خلال الرصد ، شدة الضوء من 35 إلى 42 واط/متر مربع ، والرطوبة من ، من ، إلى RH ، ودورات رش الماء القابلة للتعديل.

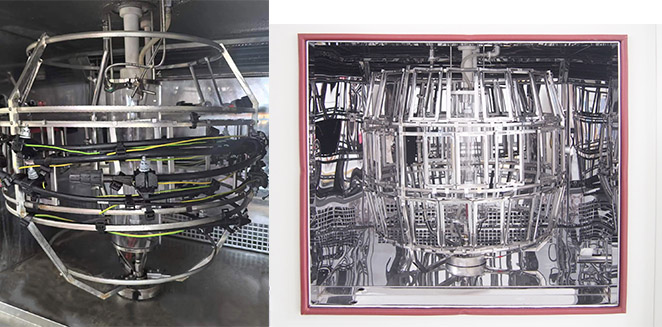

هذه الأرقام مهمة في العمل في المختبر الحقيقي. يساعد حامل العينات الدوار على الحفاظ على التعرض بشكل أكثر اتساقًا عبر عينات متعددة. تساعد مراقبة الأشعة السينية في الوقت الفعلي على الحفاظ على هدف الإشعاع المستقر. يساعد استشعار اللوحة السوداء على تتبع الحرارة التي يراها سطح العينة بالفعل. تجعل فوهات رش الماء من السهل الانتقال من التعرض للضوء الجاف إلى اختبار تجوية الكابل الأكثر واقعية مع تضمين دورات الرطوبة. بالنسبة لمصنع الكابلات الذي يقارن بين تركيبين من كلوريد البولي فينيل أو XLPE ، فإن هذا يعني بيانات أكثر تشددًا جنبًا إلى جنب وحجج أقل حول ما إذا كانت الغرفة نفسها قد غيرت النتيجة.
لا يحتاج برنامج شيخوخة عزل الكابلات المفيد إلى التعقيد ، ولكنه يحتاج إلى الانضباط. سير العمل الأساسي بسيط.
يجب قطع العينات وشروطها بطريقة متسقة. إذا كان الهدف هو مقارنة سترة ، يجب تسجيل حالة السطح وسمك قبل التعرض. إذا كان الهدف هو متانة العزل ، يجب على المختبر ملاحظة نوع المركب واللون والبناء وأي تكييف مسبق ذي صلة.
يتضمن الإعداد العملي غالبًا:
· نوع مرشح محدد بناءً على بيئة الخدمة
· نقطة التحكم في الإشعاع ، مثل: nm أو nm
· هدف درجة حرارة اللوحة السوداء
· إعداد الرطوبة
· توقيت دورة الرش
· مدة التعرض الإجمالية وفترات السحب للفحوصات الوسيطة
يجب أن تتطابق هذه الإعدادات مع السؤال المادي المطروح ، وليس مجرد دورة عامة تم نسخها من مشروع آخر.
أثناء التعرض ، يجب على المختبر تسجيل أي تغييرات مرئية عند نقاط التفتيش المخطط لها. العناصر الشائعة هي تحول اللون ، وفقدان اللمعان ، ومسحوق ، وشقوق الطباشير ، والشقوق الدقيقة للسطح ، وتغيير الصلابة. الكابل الذي لا يزال يبدو مقبولاً في الساعات ، قد يُظهر استجابة انحناء مختلفة جدًا في الساعة ، أو ساعة. هذا هو السبب في أن البيانات الفاصلة غالبًا ما تكون أكثر فائدة من لقطة نهائية واحدة.
اختبار ما بعد التعرضحيث يتحول ASTM G155 إلى بيانات اختيار المواد. التغيير البصري مهم ، لكن مهندسي الكابلات عادة ما يحتاجون إلى أكثر من الصور.
يوضح الجدول أدناه الشيكات التي ترتبط غالبًا بقرارات تجوية الكابلات.
الممتلكات بعد التعرض | ما يكشفه |
تغيير اللون/يتلاشى | حساسية مبكرة للأشعة فوق البنفسجية أو عدم استقرار الصباغ |
تكسير/الطباشير | تدهور السطح وفقدان مقاومة الطقس |
الاحتفاظ بقوة الشد | فقدان سلامة الحاملة في البوليمر |
الاحتفاظ استطالة | انخفاض في المرونة والتسامح الانحناء |
ثني بارد أو استجابة مرنة | مخاطر التعامل مع الاستخدام الحقيقي بعد الشيخوخة |
سترة كابل يمكن أن تتلاشى ولكن لا تزال تعمل. يمكن أيضًا الحفاظ على لونه وفقدان المرونة بهدوء. هذا هو السبب في قوة الشد واستطالة الاحتفاظ تبقى اثنين من القراءات الأكثر فائدة بعد التعرض قوس زينون. في العديد من تطبيقات الكابلات ، تروي هذه الأرقام القصة بشكل أفضل من الألوان وحدها. إذا كان أحد المركبات يحافظ على سطح منظف ولكنه يفقد الكثير من الاستطالة ، فقد يكون الخيار الأضعف للخدمة الميدانية.
تصبح بيانات ASTM G155 ذات قيمة خاصة عند استخدامها نسبيًا. أقوى حالة استخدام ليست نجت هذه المادة X ساعة. وقد احتفظت هذه التركيبة بالاحتفاظ العالي ، وتصدع أقل ، وسلوك انحناء أفضل من الخيارات الأخرى تحت نفس الدورة. هذا هو نوع فرق النتائج R & D ، ومنتجي الكابلات ، ومجموعات المشتريات التي يمكن أن تعمل على.
Xiinصناعة المحاكاة البيئية LIBمنذ أن تم تقديم غرف اختبار بيئية جاهزة للعمل56 + دولة. يستفيد العملاء منتصميمات غرف مخصصة ، دعم فني عالمي ، مساعدة معايرة ، تدريب ، وضمان لمدة ثلاث سنوات مع خدمة مدى الحياة، وضمان أن الغرفة جاهزة لتقديم نتائج دقيقة وقابلة للتكرار.
باستخدام غرفة قوس زينون جيدة التكوين تحتASTM G155يمكن للمهندسين إعادة إنتاجدورات رش أشعة الشمس والحرارة والرطوبة والمياهلمراقبة بالضبط كيف يتصرف عزل الكابلات. وتشمل الملاحظات الرئيسية ما يلي:
لون يتلاشى والتطباشير
تكسير والتقصف
قوة الشد وفقدان الاستطالة
انخفاض المرونة تحت الانحناء البارد أو اختبارات المرونة
مع غرفة قوس الزينون libl ، تحصل المختبرات على منصة مستقرة وقابلة للتكرار توفر بيانات عملية ومقارنة. وهذا يدعم اختيار المواد والتحقق من الجودة والثقة قبل وصول الكابلات إلى الحقل ، مما يساعد المهندسين على اتخاذ قرارات مدعومة بأدلة موثوقة بدلاً من التخمين.
يقيّم ASTM G155 كيفية استجابة المواد غير المعدنية مثل عزل الكابلات وسترات الكابلات لمصباح قوس الزينون المصفى ودرجة الحرارة المرتفعة والرطوبة والتعرض للماء في ظل ظروف معملية خاضعة للرقابة. يتم استخدامه لإعادة إنتاج تأثيرات التجوية التي تظهر في الهواء الطلق أو خلف الزجاج.
يجمع liber Xenon بين محاكاة قوس ضوء الشمس كاملة الطيف مع مراقبة ، 35-W/m² للتحكم في الإشعاع ، مع لوحة تحكم في الرطوبة ، مراقبة درجة الحرارة باللون الأسود ، ودورات رش قابلة للتعديل. مما يجعله مناسبًا لأعمال الشيخوخة العازلة للكابلات ASTM.
تشمل الفحوصات الشائعة التلاشي ، والطباشير ، والتشقق ، والتقصف ، والاحتفاظ بقوة الشد ، والاحتفاظ بالاستطالة ، وتغيير الانحناء أو المرونة. تساعد هذه القراءات في إظهار ما إذا كان مركب الكابل لا يزال لديه مقاومة كافية للطقس للخدمة الخارجية.
نعم. هذا هو واحد من التطبيقات الأكثر فائدة. تشغيل نفس دورة ASTM G155 على مركبات عزل أو سترة مختلفة يتيح للمختبر مقارنة قيم الاحتفاظ وتلف السطح واتجاهات التدهور المبكر في ظل ظروف التعرض نفسها.
