الميزات والفوائد لمعدات اختبار IPX9K
1. يُستخدم مزيج من الحرارة وتسرب الماء والضغط العالي لقياس تأثير التدهور على الأختام والموصلات والأسلاك ومعدات التركيب. يقوم النظام بتوفيرضغط ماء يصل إلى 8000–10000 كيلو باسكال, درجة حرارة رش قابلة للتعديل تصل إلى +88 درجة مئويةوأربع زوايا رش ثابتة (0°، 30°، 60°، 90°)لمحاكاة ظروف التنظيف والتشغيل الواقعية القاسية.
2. أداء إحكام جيد، وتم تركيب ماسحة على الباب لتسهيل مراقبة حالة الاختبار. هذهمعدات اختبار المطرتتميز بـنافذة مراقبة زجاجية عازلة مزدوجة الطبقةوقفل باب كهرومغناطيسيوهيكل إحكام مقاوم للضغط العاليمما يضمن ضغطًا داخليًا مستقرًا وتشغيلًا آمنًا أثناء اختبار IPX9K المستمر.
3. دقة أعلى: يتم تصنيع فتحة الفوهة باستخدام تقنية المعالجة بالليزر، مما يوفر دقة أعلى.فوهات من الفولاذ المقاوم للصدأ بقطر 0.8 مميتم حفرها بالليزر للحفاظ على دقة أبعاد صارمة، مما يدعم توجيه نفاثات الماء المطابقة عند80–100 بارويحسن تكرارية الاختبار.
4. يستخدم التحكم في ضغط التدفق صمامًا كهرمغنطيسيًا للتحكم في التدفق والضغط، ويشير مقياس تدفق رقمي إلى التدفق. يحافظ النظام علىمعدل تدفق ماء من 14–16 لتر/دقيقةمع مراقبة رقمية في الوقت الفعلي، مما يتيح ضبطًا دقيقًا وتحكمًا مستقرًا طوال دورة اختبار IPX9K بأكملها.
مواصفات معدات اختبار IPX9K
الطراز |
R9K-1200 |
الأبعاد الداخلية (مم) |
1000*1200*1000 |
الأبعاد الكلية (مم) |
1250*1700*2050 |
الحجم الداخلي (لتر) |
1200 |
زاوية رش الماء |
0°، 30°، 60°، 90° |
درجة حرارة رش الماء |
محيط ~ +88 درجة مئوية (قابل للتعديل) |
فوهة الرش |
أربع فوهات، 30 ثانية لكل وضعية |
المسافة من رش الماء إلى العينات |
10~15 سم |
ضغط الماء |
8000-10000 كيلو باسكال (قابل للتعديل) |
معدل تدفق الماء |
14-16 لتر/دقيقة |
سرعة منصة الاختبار |
5±1 دورة في الدقيقة |
ارتفاع منصة الاختبار |
200-400 نانومتر (قابل للتعديل) |
أقطار منصة الاختبار |
600 مم |
عناصر التسخين |
سخان نيكروم |
وحدة التحكم |
وحدة تحكم بشاشة LCD ملونة تعمل باللمس قابلة للبرمجة، مع اتصال إيثرنت |
قفل الباب |
قفل كهرمغنطيسي |
نظام إمداد المياه |
خزان مياه تخزين؛ مضخة تعزيز؛ إمداد مياه أوتوماتيكي؛ نظام تنقية المياه؛ |
جهاز الأمان |
حماية من درجة الحرارة الزائدة؛ حماية من التيار الزائد؛
حماية من نقص المياه؛ حماية من التسرب الأرضي؛ حماية تتابع الطور
|
المادة الخارجية |
صفيحة فولاذية بطلاء واقٍ |
المادة الداخلية |
فولاذ مقاوم للصدأ SUS304 |
نافذة المراقبة |
زجاج عازل مزدوج الطبقة مع ماسحة |
تطبيقات غرفة اختبار IPX9K
IPX9K هو أعلى تصنيف مقاومة للماء يتوافق مع معيار IEC60529 حاليًا، ويمكن لغرفة اختبار IPX9K أيضًا إجراء الاختبارات وفقًا لمعايير ISO 20653 وDIN 40050-9 وغيرها.
تُستخدم غرفة اختبار IPX9K على نطاق واسع في صناعات السيارات والإلكترونيات والفضاء وغيرها. تحتاج منتجات هذه المجالات إلى الخضوع لاختبار IPx9k للتحقق من إحكامها وحمايتها في ظل ظروف صدمة الماء عالية الضغط. استكشفمعدات اختبار IPX4للاختبارات ذات المستوى الأدنى.
تفاصيل معدات اختبار IPX9K
|
 |
|
|
فولاذ مقاوم للصدأ SUS304، الغرفة المغلقة تقاوم التآكل وتضمن المتانة في ظل ظروف الرش عالي الضغط المستمر. |

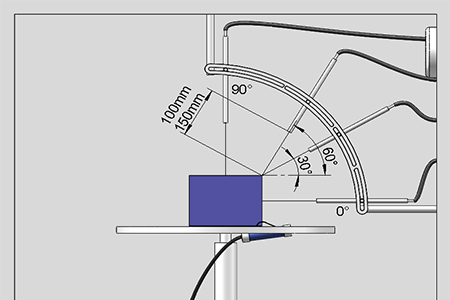

4 فوهات دقيقة من الفولاذ المقاوم للصدأ (قطر 0.8 مم) موضوعة بزوايا 0° و30° و60° و90°، توفر نفاثات ماء حتى 80-100 بار و80 درجة مئوية. |
 |
 |
|
|
تصميم حلقة مغلقة مع ترشيح، يحافظ على ضغط ودرجة حرارة ماء مستقرين لاختبار IPX9K قابل للتكرار. |

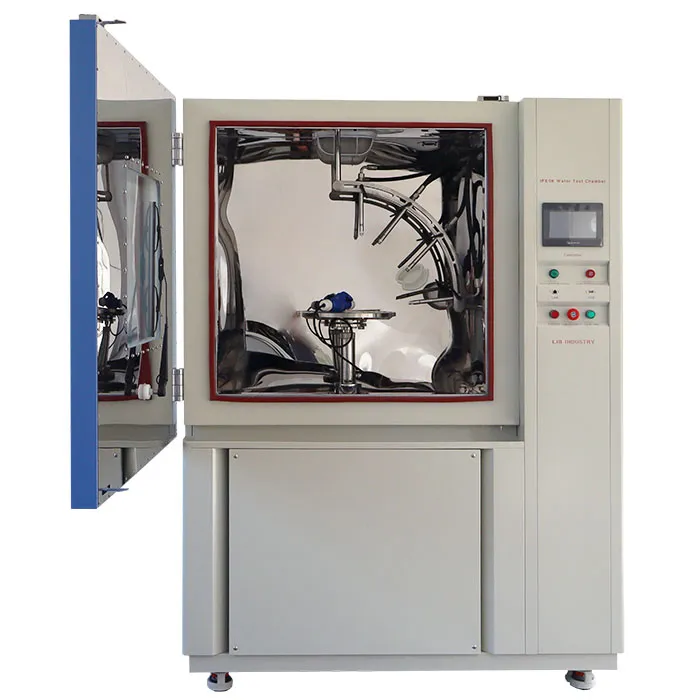

منصة دوارة قوية مع واجهة كهربائية محكمة، تتيح اختبارًا آمنًا للعينات أثناء الدوران. |
مبدأ عمل معدات اختبار IPX9K
قبل الاختبار، توضع العينة على المنصة الدوارة المصممة بفتحات براغي M6 مع مسامير لتثبيت العينة. عند بدء تشغيل معدات اختبار Ipx9k، يتم التحكم في تدفق الماء بواسطة مقياس الضغط ومقياس التدفق، ويقوم موصل طاقة مقاوم للماء على المنصة الدوارة بتزويد قطعة الاختبار بالطاقة.
يتم رش الماء من أربع زوايا 0° و30° و60° و90° على التوالي لمدة 30 ثانية في غرفة اختبار Ipx9k. وتجرى اختبارات رش الماء عند ضغط عالٍ (8000-10000 كيلو باسكال)، ودرجة حرارة عالية (+88 درجة مئوية)، ومعدلات تدفق ماء 14-16 لتر/دقيقة، لاختبار مقاومة المنتجات لنفاذ الماء.
كيفية اختيار غرفة اختبار مقاومة الماء IPX9K المناسبة؟
بناءً على حجم وعدد قطع الاختبار، اختر حجم معدات اختبار Ipx9k المناسب. الطراز R9K-1200 بحجم داخلي 1200 لتر يمكنه تلبية معظم قطع الاختبار، كما يمكنك تخصيص أي حجم.
قادرة على إجراء اختبارات وفق معايير موثوقة: توفر غرفة البخار Ipx9k الاختيارية تلبية المزيد من المعايير ومستويات الحماية، بما في ذلك ISO 20653، وIPX1K إلى IPX6K، وIPX1 إلى X8، وSAE J 575، وJIS D 0203، وGMW16001، وMIL STD 810 والمزيد.

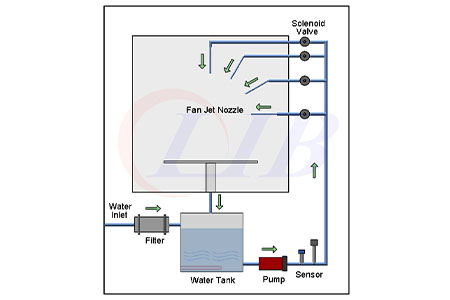

نظام دورة المياه: يتم ترتيب سلسلة من أنابيب المياه في جهاز اختبار Ipx9k لتشكيل نظام تدوير مياه، مما يقلل بشكل كبير من استهلاك المياه.
يمكن لمهندسي شركة LIB الصناعية المساعدة في اختيار أو تخصيص أنسب حل IPX9K بناءً على حجم منتجك ومعايير الاختبار وتخطيط المختبر. اترك متطلباتك وسيرد مهندسونا بتوصية مخصصة خلال 1 ~ 3 ساعات.
