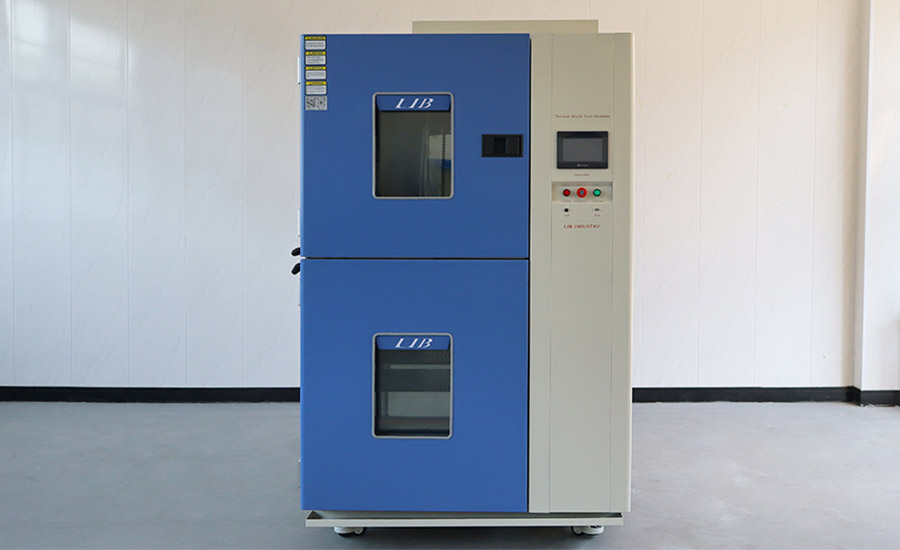

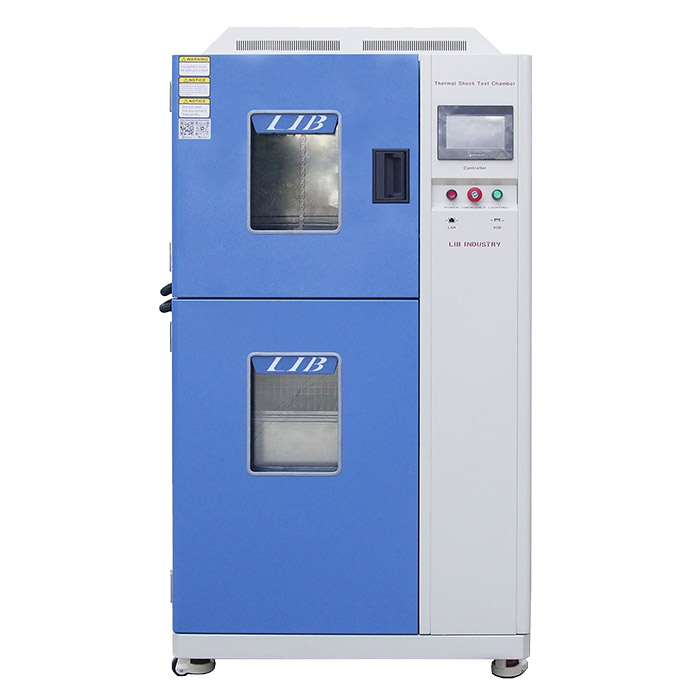

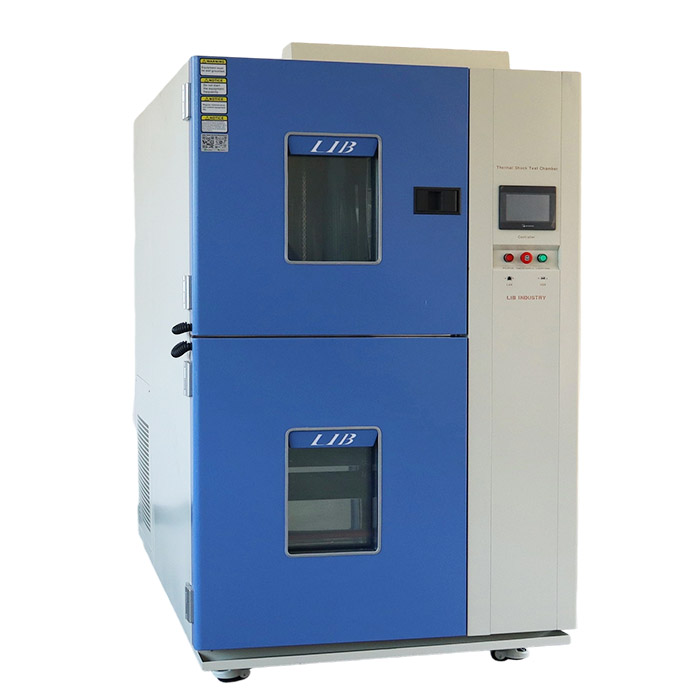

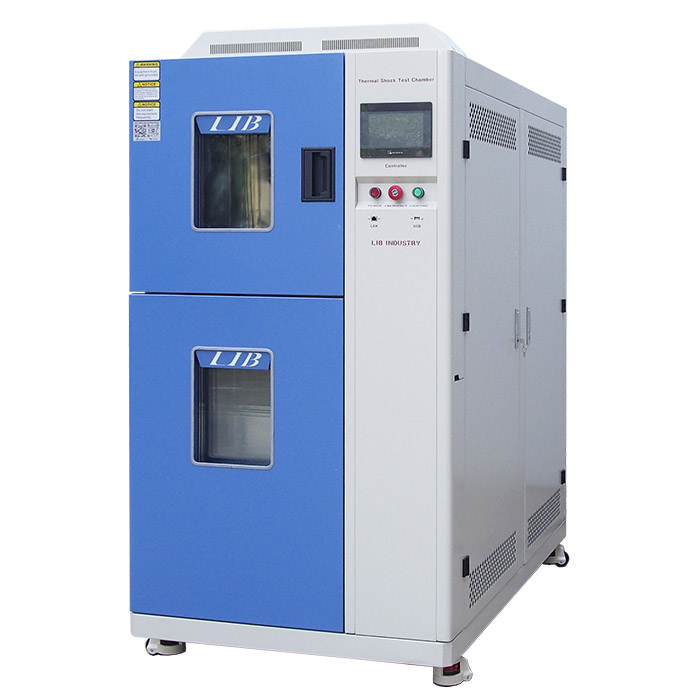

غرفة صدمة درجة حرارة الهواء إلى الهواء

Name: غرفة صدمة درجة حرارة الهواء إلى الهواء
Brand: Xi'an LIB Environmental Simulation Industry

تُمكّن غرفة الصدمات الحرارية من نوع الهواء إلى الهواء الجهاز قيد الاختبار (DUT) الموجود داخل السلة من الانتقال بسرعة بين منطقة درجات الحرارة العالية (حتى +220 درجة مئوية) ومنطقة درجات الحرارة المنخفضة (حتى -75 درجة مئوية) في غضون 3 ثوانٍ، مما يُعرّض العينة لتغيرات حرارية قاسية للغاية.

تقوم غرفة الصدمات الحرارية من نوع الهواء إلى الهواء بتقييم المنتج في بيئة ذات فروقات حرارية شديدة، وتحاكي إجهادات التمدد والانكماش الحراري التي قد يتعرض لها المنتج. وتساعد هذه الغرفة في تحديد المخاطر المحتملة مثل تشققات المواد، وفشل اللحام، والتشوهات الهيكلية.

الموديلات: TS-162، TS-340، TS-500، TS-1000

المعايير: AAMA501، ASTM D4169-16، IEC 61215، IEC 61646، IEC61108، IEC62688، MIL-STD-813D

LIB صناعة الهواء إلى الهواء غرفة صدمة درجة الحرارة الفيديو

ميزات غرفة صدمة درجة حرارة الهواء إلى الهواء وفوائدها

1. تصميم منطقة درجة الحرارة المستقل ومستشعر درجة الحرارة عالي الدقة يضمن تحويل درجة الحرارة بسرعة وموحدة

2. يتوافق مع معايير الاختبار الدولية مثل ، IEC و JEDEC ، وهو خيار مثالي لاختبارات فحص الإجهاد البيئي عالي الموثوقية (ESS).

3. يتم تبديل العينات تلقائيًا دون الحاجة إلى فتح الباب لتغيير المناطق ، وتجنب تسرب الهواء البارد والساخن. عملية الاختبار أكثر استمرارا وكفاءة في استخدام الطاقة.

4. يمكن للعينة التبديل بسرعة بين منطقتين لدرجة الحرارة (خلال 3 ثوان) ، مما يتيح إكمال دورات متعددة في فترة زمنية قصيرة ، مما يعزز كفاءة الاختبار ويقصر دورة التحقق من المنتج.

مواصفات غرفة صدمة درجة حرارة الهواء إلى الهواء

نموذج		TS-162	TS-340	TS-500	TS-1000
الأبعاد الداخلية (مم)		300300250	450450360	650650500	850850700
البعد الكلي (مم)		15608701545	171010201845	191012202265	211014202665
حجم الداخلية (مم)		22 لتر	72 لتر	211 لتر	505 لتر
قدرة التحميل		20 أو	30 أو	50 أو	60 في
غرفة ما قبل التسخين	درجة حرارة الحد الأعلى	+220 ℃
	وقت التدفئة	المحيط ~ 1.3 ℃ ، في غضون 30 دقيقة
غرفة باردة مسبقًا	درجة حرارة الحد الأدنى	-75 درجة مئوية
	وقت التبريد	المحيط ~ -70 ℃ ، في غضون 30 دقيقة
غرفة الاختبار	نطاق التعرض لدرجات الحرارة العالية	درجة حرارة محيطة +20 إلى +200 درجة مئوية
	نطاق التعرض لدرجات الحرارة المنخفضة	-65 ~ -5درجة مئوية
تذبذب درجة الحرارة		≤±0.5℃
انحراف درجة الحرارة		≤±3 ℃
وقت استرداد درجة الحرارة		خلال 5 دقائق
نظام التبريد		نظام تبريد بالضغط الميكانيكي
وحدة تحكم		وحدة تحكم بشاشة تعمل باللمس LCD ملونة قابلة للبرمجة ، اتصال إيثرنت
جهاز السلامة		حماية درجة الحرارة الزائدة ، حماية التيار الزائد ؛ حماية التبريد عالي الضغط ؛ حماية تسرب الأرض
المواد الخارجية		صفيحة فولاذية مع طبقة واقية
مواد داخلية		الفولاذ المقاوم للصدأ SUS304
نافذة المراقبة		الإضاءة الداخلية ، طبقة مزدوجة الحرارية الاستقرار سيليكون المطاط الختم
التكوين القياسي		2 رفوف

تفاصيل غرفة صدمة درجة حرارة الهواء إلى الهواء


نظام نقل السلة	ثقب كابل

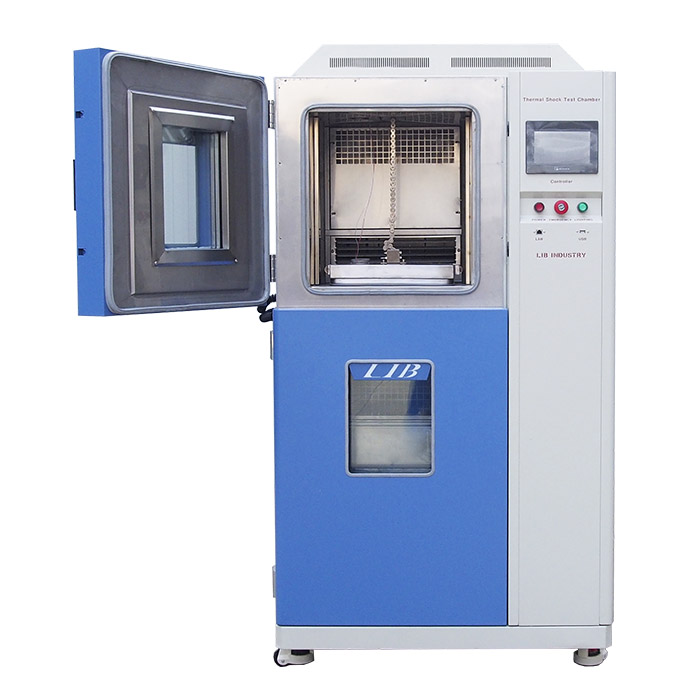

سلة عينة هيكل السبائك عالية القوة يمكن أن ترتفع وتنخفض تلقائيًا عموديًا في نطاق درجات الحرارة العالية والمنخفضة. الحركة سلسة ولا تتأثر عناصر الاختبار داخل السلة بالاهتزاز.	يتم فتح فتحة اختبار (50mm) في الجزء العلوي من السلة ، مما يسهل اختبار الكابلات أو إمدادات الطاقة الخارجية. تأتي مع حلقة مانعة للتسرب من السيليكون لضمان أداء الختم.

نافذة المراقبة	نظام التبريد
تصميم نافذة مراقبة مفردة/مزدوجة ، نافذة زجاجية عازلة ساخنة مزدوجة الطبقة لمنع التكثيف ، إضاءة LED مدمجة ، مما يجعل عملية الاختبار واضحة في لمحة.	تيكومسيه فرنسية ، متعددة الاستخدامات للغاية. نظام التبريد المتتالي على مرحلتين ويستخدم مبردات صديقة للبيئة ، مما يوفر تبريد قوي وتشغيل منخفض الضوضاء. طريقة التبريد: تبريد المياه اختياري

وحدة تحكم بشاشة تعمل باللمس	نظام دوران الهواء
تدعم الشاشة الملونة التي تعمل باللمس ، المزودة بوحدة PLC ، التحكم في البرنامج متعدد الأجزاء ، والمراقبة في الوقت الفعلي وتسجيل البيانات ، وهي سهلة التشغيل. تصدير البيانات: تصدير USB/اتصال الكمبيوتر	تمكن أنابيب الهواء والمروحة المقاومة للحرارة العالية والمنخفضة الضوضاء من التوزيع السريع والموحد للهواء البارد والساخن في كل منطقة درجة حرارة ، مما يضمن التسخين والتبريد المتسقين للعينة.
	<img src="https://www.libtest.com/uploads/image/20250513/air_to_air_temperature_shock_chamBer6.jpg "title =" ، نمط = "وضع التفاف النص: التفاف;"/>
