تسريع R & D مع صناعة LIB ، غرفة بيئية

Mar 02 2026

Table of Content [Hide]

لم تعد الموثوقية البيئية خطوة تحقق في المرحلة النهائية. في تطوير المنتجات الحديثة ، يجب أن تبدأ المحاكاة البيئية في مرحلة النموذج الأولي. يؤثر تقلب درجات الحرارة والتعرض للرطوبة والإجهاد الدوري بشكل مباشر على سلوك المواد والاستقرار الإلكتروني.

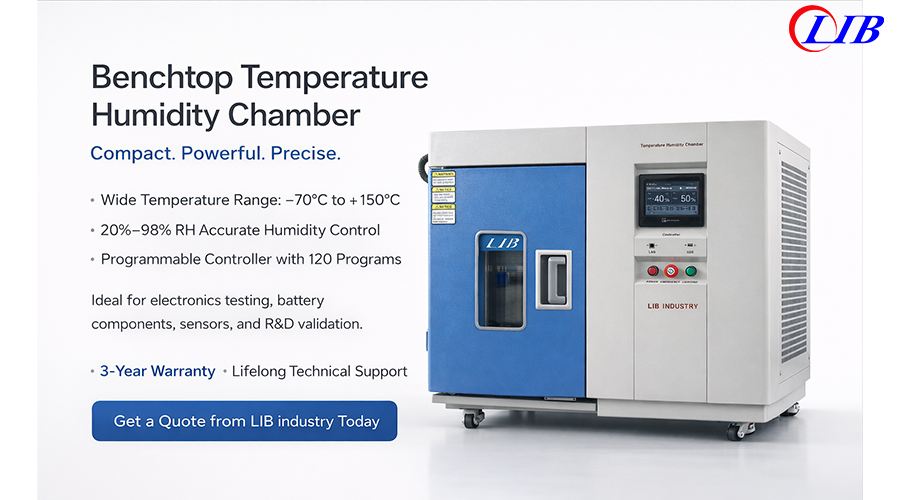

أغرفة بيئية منضدةتمكن فرق R & D من إجراء التحقق البيئي المتحكم به داخل دورات تطوير تقصير المختبر مع تحسين متانة المنتج.

لماذا يعد الاختبار البيئي مهمًا في مرحلة R & D المبكرة

غالبًا ما تركز مرحلة R & D المبكرة على التحقق الوظيفي ومقاييس الأداء ، ولكن يتم تجاهل الإجهاد البيئي في كثير من الأحيان.

تشمل المخاطر الرئيسية ما يلي:

اختلاف درجة الحرارة:التمدد الحراري ، التعب لحام ، الكلور warpage ، الانجراف الإلكترونية
التعرض للرطوبة:تدهور العزل ، التآكل ، التبطين ، زيادة معدلات الفشل

لماذا يهم الاختبار المبكر:

اكتشاف نقاط الضعف في التصميم قبل الأدوات والشهادات
تقليل إعادة صياغة ، وعدم استقرار الإنتاج ، ومطالبات الضمان
تخفيف المخاطر دون إضافة تكلفة إضافية

يضمن دمج المحاكاة البيئية في مرحلة النموذج الأولي تصميمات موثوقة جاهزة من البداية.

شرح المعايير الرئيسية لاختبار درجة الحرارة والرطوبة

تعتمد مختبرات البحث و البحث الاحترافية على المعايير المعترف بها دوليًا لضمان مصداقية البيانات واستعداد الاعتماد.

فيما يلي المعايير الأكثر ملاءمة لاختبار درجة الحرارة والرطوبة.

IEC-2-1 & IEC-2-2

تحدد هذه الإجراءات اختبار الحرارة الباردة والجافة.

ما يقيّمون:

استقرار التشغيل بدرجة حرارة منخفضة
قدرة تحمل عالية الحرارة
خطر التشوه الهيكلي

لماذا هو مهم للإلكترونيات الصغيرة:

المكونات المصغرة أكثر حساسية للإجهاد الحراري بسبب مفاصل اللحام المدمجة وتخطيطات الكلوبات ذات الكثافة العالية.

أغرفة الرطوبة درجة الحرارة الفوقيسمحالتعرض الدقيق للهضاب درجة الحرارة المحددة التي تتطلبها هذه المعايير.

IEC ay-2-30

يحدد اختبار الرطوبة الدورية تحت ظروف درجة الحرارة المتناوبة.

ما يقيمه:

تأثيرات التكثيف
دخول الرطوبة
بدء التآكل

الحرارة الرطبة الدورية مهمة بشكل خاص للإلكترونيات الاستهلاكية ووحدات السيارات المعرضة لتغيرات درجة الحرارة اليومية.

IEC ، 2-78

يحدد التعرض الثابت للرطوبة العالية.

ما يقيمه:

تدهور العزل
استقرار الرطوبة على المدى الطويل
تورم المواد

يجب أن تمر الوحدات الإلكترونية الصغيرة وأجهزة الاستشعار والمكونات المغلفة بالتعرض المستمر للرطوبة قبل إطلاقها.

MIL-STD-810

إطار عمل هندسي بيئي شامل يستخدم في الصناعات الدفاعية وذات الموثوقية العالية.

ما يقيمه:

المتانة البيئية
مقاومة الصدمات الحرارية
التحمل الرطوبة

حتى في الصناعات التجارية ، فإنه بمثابة معيار الموثوقية.

JESD22

تستخدم على نطاق واسع في اختبار أشباه الموصلات.

ما يقيمه:

حساسية الرطوبة
تخزين درجة حرارة عالية
الإجهاد درجة الحرارة التحيز

بالنسبة لمستوى المكون R & D ، فإن هذا المعيار ذو أهمية خاصة.

عن طريق اختيارغرفة الرطوبة المنضدة الصغيرةقادرة على تنفيذ هذه الشروط القياسية ، تضمن المختبرات انتقالات بياناتها بسلاسة من التحقق من صحة البحث والإصدار إلى الاعتماد والإنتاج الضخم.

ما الذي يجعل الغرفة البيئية الفوق مثالية لمختبرات البحث و البحث ؟

بمجرد فهم منطق الاختبار والمعايير ، يصبح اختيار المعدات استراتيجيًا.

يجب أن توفر الغرفة البيئية الفوق مصممة للبحث والدقة دقة على المستوى الصناعي ضمن بصمة مدمجة.

1. كفاءة المساحة لتكامل المختبرات

نادراً ما تحتوي مختبرات R & D على غرف بيئية مخصصة. يسمح نظام الفوق:

التثبيت مباشرة على مقاعد المختبر
اتصال كهربائي قياسي
الحد الأدنى من تعديل المرافق

وهذا يتيح لمهندسي الاختبارات اللامركزيين التحقق من صحة النماذج الأولية على الفور دون انتظار جدولة المختبرات المركزية.

2. الاستجابة الحرارية السريعة

يتطلب R & D تكرارًا سريعًا.

توفر غرفة الفوق عالية الجودة معدلات منحدفة يتم التحكم فيها ومناسبة لتنفيذ دورات محددة بالمعايير. تقلل انتقالات درجة الحرارة الأسرع ولكن المستقرة من الجداول الزمنية للتحقق من الصحة دون المساس بالدقة.

3. تحكم عالي الدقة

للامتثال للمعايير الدولية ، الاستقرار البيئي أمر ضروري.

يشمل الأداء النموذجي من الدرجة R & D:

تذبذب درجة الحرارة داخل ± ، درجة مئوية
التوحيد داخل ± 2 درجة مئوية
انحراف الرطوبة داخل ± our RH

وهذا يضمن بيانات قابلة للتكرار وجاهزة للتدقيق.

4. دورات متعددة القطاعات قابلة للبرمجة

الحديث R & D نادرا ما ينطوي على ظروف ثابتة واحدة.

وحدة تحكم قابلة للبرمجة تمكن:

الدراجات الحرارية
عقد هضبت الرطوبة
متواليات آلية متعددة الخطوات
ملامح الاختبار المتكررة

تمثل الغرف البيئية من LIB وbenchtop من الصناعة هذه الفئة-مدمجة حتى الآن مصممة لاختبار مستوى الامتثال الاحترافي.


نموذج	Td-50	Td-80
البعد الداخلي (مم)	320 × 350 × 450	400x400x500
البعد الكلي (مم)	800x1050x950	كاجـ × ×
نطاق درجة الحرارة	-86 ℃ ~ + + ℃
تقلبات درجة الحرارة	± ، ℃
مجموعة الرطوبة	من من من من من ؟
انحراف درجة الحرارة	± ، ℃
مستشعر درجة الحرارة	PTR المقاومة البلاتينية PT100Ω/MV A-class
دقة درجة الحرارة	± ، ℃
المواد الخارجية	صفيحة فولاذية مع طبقة واقية
مواد داخلية	الفولاذ المقاوم للصدأ بتقنية SUS


غرفة عمل قوية	ثقب كابل		مستشعر درجة الحرارة والرطوبة	وحدة تحكم PID

تطبيقات الغرفة البيئية في الإلكترونيات وأجهزة الاستشعار والمواد R & D

الإلكترونيات والتحقق من صحة الكلور

يحدد الاختبار البيئي:

إجهاد لحام
التهذيب
عدم تطابق التمدد الحراري

يعتمد على درجة الحرارة بدرجة كبيرة وثبات الكلور.

اختبار موثوقية أجهزة الاستشعار و MEMS

أجهزة الاستشعار المصغرة حساسة للغاية لـ:

الانجراف الحراري
تكثيف
تعويض مستحث بالرطوبة

يضمن التعرض البيئي المتحكم فيه استقرار المعايرة.

بحوث المواد وتسريع الشيخوخة

تجربة البوليميرات والطلاء:

امتصاص الرطوبة
تغيير صلابة
تدهور السطح

التعرض لدرجة الحرارة والرطوبة يسرع دراسات الشيخوخة.

مختبرات الجامعة والأبحاث

تستخدم المؤسسات الأكاديمية غرف القياس لـ:

التحقق التجريبي
بحوث علوم المواد
تقييم النموذج الأولي
دراسات الموثوقية على مستوى الدراسات العليا

الحجم الصغير يجعلها مثالية لبيئات المشاريع المتعددة.

الاختيار بين أعلى المنضدة ، والوقوف ، والسير في الغرف البيئية

يعتمد اختيار حجم الغرفة الصحيح على مرحلة التطبيق وأبعاد المنتج.

تجهيزات:

النوع	نموذج/الحجم الداخلي	نطاق درجة الحرارة	مجموعة الرطوبة	أقصى معدل تدفئة/تبريد	استخدام مثالي
منضدة صغيرة	من من من من	-20 ℃/-40 درجة مئوية/-70 ℃ ~ + من من من من من من من من من نوع C	20-98 ٪ RH	التدفئة: تبريد 3-درجة مئوية/دقيقة: 1 RC/دقيقة تخصيص	الإلكترونيات الصغيرة ، وأجهزة الاستشعار ، واختبار R & D
غرفة قائمة	من من من من من ؟ من ؟ ؟ ؟ ؟ ؟ ؟ ؟ ؟ ؟				اختبار منتصف الحجم ، QA الإنتاج
غرفة المشي	تخصيص> 5 متر مكعب				مكونات كبيرة ، السيارات ، الفضاء ، اختبار بيئي لنظام كامل
غرفة رطوبة ثابتة لدرجة الحرارة			غرفة بيئية للمشي

رؤى:

توفر الغرف الفوق رفيعة المستوى حلولاً عالية الدقة وسريعة الاستجابة للاختبارات المخبرية على نطاق صغير.
تتيح الغرف الدائمة والمشي للمختبرات توسيع قدرات الاختبار لمكونات أكبر أو إنتاجية أعلى.
يسمح دليل الاختيار هذا للمختبرات بالتخطيط لكل من الاحتياجات الحالية والنمو المستقبلي.
