تخيل وحدة تحكم إلكترونية للسيارة (ECU) على صباح النبع البارد في شمال كندا. عند الفجر ، تواجه − 40 − درجة مئوية. بعد ساعات ، بعد تشغيل المحرك ، قد ترتفع درجات الحرارة الداخلية فوق 80 درجة مئوية. لا يمكن للمهندسين الانتظار لسنوات لمعرفة ما إذا كانت وحدة التحكم الآلي ستنجو-هذا هو المكانغرف الصدمة الحراريةتأتي ، محاكاة التغيرات السريعة في درجات الحرارة القصوى للكشف عن نقاط الضعف قبل وصول المنتجات إلى هذا المجال.

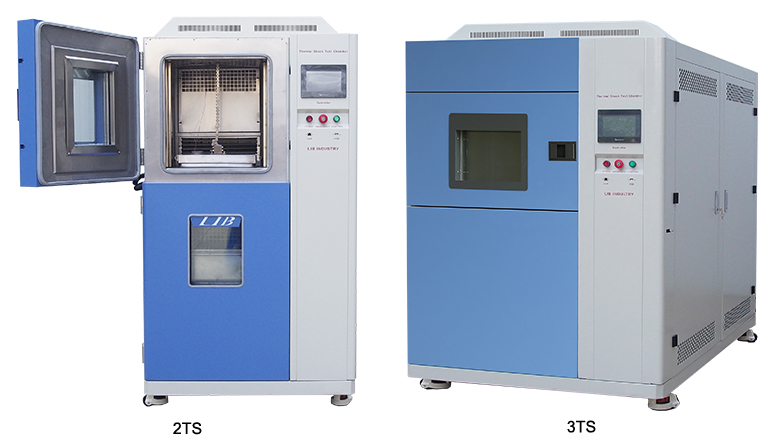

الجانب | منطقة مزدوجة (سلسلة 2ts) | ثلاث مناطق (سلسلة 3TS) |

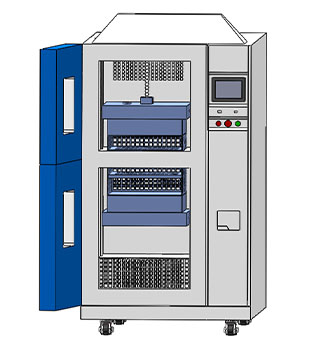

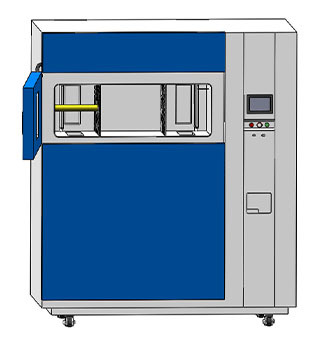

تخطيط الغرفة | غرفتين مستقلتين (ساخنة وباردة) مكدسة عموديًا | ثلاث غرف (ساخنة ، محيطة ، باردة) مع منطقة عينة ثابتة |
نقل العينات | عينات مكوكات سلة متحركة بين المناطق في ≤ 3 s | تحويل تدفق الهواء يعيد توجيه الهواء الساخن/البارد إلى عينات ثابتة في ≤ 15 s |

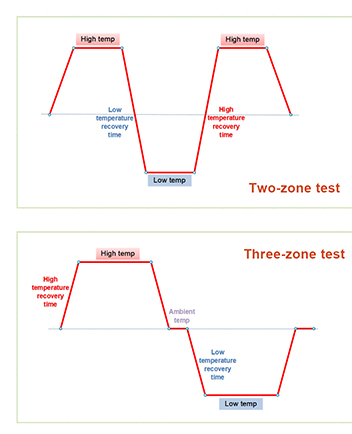

نمط الانتقال | يخلق تغيرات مفاجئة في درجات الحرارة الشديدة | يوفر مرحلة محيطية متوسطة للتحولات التدريجية |
الضغط الآلي | قد تضيف حركة السلة ضغطًا ميكانيكيًا خفيفًا للعينات | لا توجد حركة-مثالية للتجمعات الهشة أو الدقيقة |
كفاءة المساحة | مدمجة وموفرة للمساحة للمختبرات الصغيرة | بصمة أكبر ولكن يدعم اختبار دقيق |
|  |
ميزة | منطقة مزدوجة (سلسلة 2ts) | ثلاث مناطق (سلسلة 3TS) |
هيكل | المناطق الساخنة والباردة مع سلة اختبار متحركة (نقل ≤ 3 s) | المناطق الساخنة ، المحيطة ، الباردة مع عينات ثابتة ، تبديل الهواء |
حجم وتحميل | 22 من من من 20 إلى 60 كجم | حجمن 10 إلى 35 كجم |
نطاق درجة الحرارة | ساخن: حتى من من من من من ؟ ؟ ، بارد:-75 درجة مئوية | ساخن: حتى من من من من من ؟ ؟ ، بارد:-75 درجة مئوية |
الدقة | ± من من من من | |
التحكم والسلامة | PLC شاشة تعمل باللمس ، إيثرنت ، درجة الحرارة الزائدة/التيار الزائد/الحماية من التسرب | نفسه ، بالإضافة إلى برامج متعددة الخطوات والمراقبة عن بعد |
التطبيقات الموصى بها | اختبار سريع عالي التردد: cbs ، أشباه الموصلات ، أجهزة الاستشعار ، وحدات ECU | مجموعات كبيرة أو حساسة: إلكترونيات الطيران ، الأجهزة العسكرية ، الأدوات الدقيقة |
التخصيص | حجم ، نطاق درجة الحرارة ، نقل السائل إلى السائل أو الهواء إلى السائل | الحجم والوزن وميزات السلامة والعمليات الخاصة |
التفسير:
تتفوق الغرف ثنائية المنطقة عند ركوب الدراجات السريع للمكونات الصغيرة ، مما يكشف عن تشققات صغيرة أو تعب اللحام.
غرف LIB تتبع المعايير الدولية المعترف بها:
-IEC ، 2-14-اختبار تغيير درجة الحرارة
-MIL-STD-883-صدمة حرارية للإلكترونيات الدقيقة
-JIS C0025اختبار الإلكترونيات الياباني
تضمن هذه الشهادات قبول نتائج الاختبار عالميًا للتأهل للمنتج.
· السيارات: تعمل الغرف ذات المنطقة المزدوجة على التحقق من حزم بطاريات EV وأجهزة الاستشعار ووحدة التحكم الإلكتروني في إطار عمليات محاكاة سريعة من الشتاء إلى الصيف ، مما يؤدي في كثير من الأحيان إلى كشف كسور مفصل اللحام بعد دورات أقل.
· الفضاء الجوي: لوحات إلكترونيات الطيران ثلاثية المناطق للتأكيد على الامتثال ، مما يكشف عن التبطين التدريجي والتعب الحراري تحت التشغيل طويل الأجل.
· الإلكترونيات: رقائق أشباه الموصلات وثنائي الكلور تحمل مئات إلى آلاف الدورات في كلا النوعين ، مما ينتج رؤى مختلفة في الفشل المبكر مقابل التدهور طويل الأجل.
· أدوات الدفاع والدقة: يقلل الاختبار الثابت بثلاث مناطق من الصدمات الميكانيكية ، مما يساعد على ضمان بقاء المحاذاة البصرية والمعايرة الدقيقة سليمة حتى بعد ركوب درجات الحرارة القاسية.
من خلال تكرار الظروف الواقعية ، يمكن للمهندسين اكتشاف نقاط الضعف وتحسين التصاميم وتقليل حالات الفشل الميدانية المكلفة.
· عمليات نقل سريعة ولكن دقيقة (≤ 3 s في المنطقة المزدوجة ، ≤ 15 s في ثلاث مناطق)
· استرداد سريع لدرجة الحرارة (≤ 5 دقيقة)
· أحجام غرف قابلة للتخصيص لكل من العينات الصغيرة والكبيرة
· شاشة تعمل باللمس PLC المتقدمة مع دعم متعدد البرامج والمراقبة عن بعد
· السلامة والكفاءة: الحماية من درجة الحرارة الزائدة ، تطهير النيتروجين الاختياري ، التبريد الفعال للطاقة
هذه الميزات تجعل غرف LIB موثوقة وآمنة وقابلة للتكيف مع مختلف الصناعات.
اختبار الصدمة الحرارية يسد الفجوة بين المحاكاة المختبرية والأداء في العالم الحقيقي. مع كل من غرف LIB ثنائية المناطق وثلاث مناطق ، يمكن للمهندسين اختيار الأداة المناسبة لأهدافهم-سواء كانوا بحاجة إلى فحص سريع لنقاط الضعف أو رؤى موثوقية طويلة الأجل.
هل أنت مستعد لرفع مستوى اختبار منتجك ؟ استكشف مجموعة LIB الكاملة من غرف الصدمات الحرارية أو اتصل بخبرائنا علىInquiry@libtestchamber.comلتصميم حل مخصص يناسب احتياجاتك.
