نادرًا ما تحدث أعطال البطاريات فجأة. في معظم الحالات، تبدأ بتغيرات طفيفة وقابلة للقياس — مثل زيادة طفيفة في المقاومة الداخلية بعد التخزين البارد، أو عدم استقرار الجهد تحت الحمل، أو تولد الغاز أثناء التعرض لدرجات حرارة عالية لفترات طويلة.

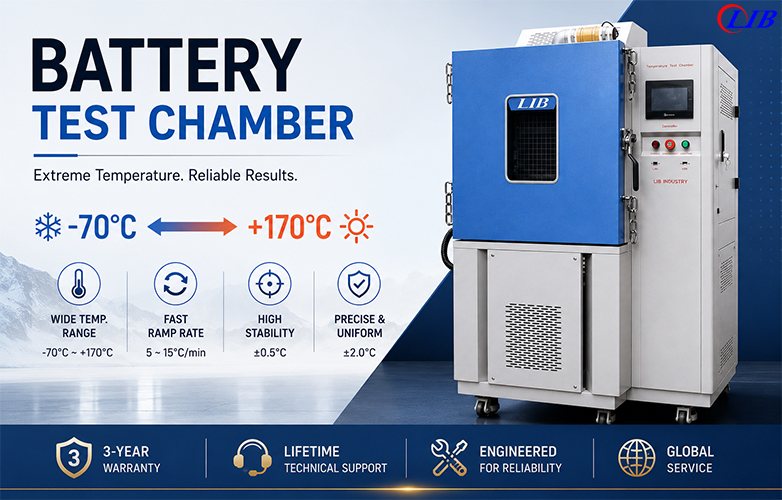

Aغرفة اختبار البطارياتصُممت لإعادة إنتاج هذه الظروف في بيئة خاضعة للتحكم وقابلة للتكرار. وهي تتيح للمهندسين تقييم خلايا البطاريات والوحدات والحزم قبل نشرها في السيارات الكهربائية أو الطائرات بدون طيار أو أنظمة تخزين الطاقة.
لم يعد التحقق الحديث من البطاريات مقتصرًا على اختبارات الحرارة والبرودة الساكنة. بل يتطلب مزيجًا مندورة درجة الحرارة، ومحاكاة الحمل الكهربائي، وإعادة إنتاج التقادم طويل الأمد.
يعتمد أداء البطارية بشكل كبير على درجة الحرارة، وحتى الانحرافات الصغيرة نسبيًا يمكن أن تغير بشكل كبير السلوك الكهروكيميائي.
الحالة |
نطاق درجة الحرارة |
السلوك النموذجي |
إجهاد البرد الشديد |
-70°C to -40°C |
انخفاض الجهد، خطر ترسب الليثيوم، انتشار أيوني بطيء |
حالة البدء البارد |
-20°C |
انخفاض كفاءة التفريغ، استجابة متأخرة |
تشغيل قياسي |
20°C to 25°C |
أداء كهروكيميائي مستقر |
حمل حراري مرتفع |
45°C to 60°C |
تفاعلات جانبية متسارعة، تولد الغاز |
حالة إساءة الاستخدام الحراري |
85°C to 170°C |
تدهور المواد، اختبار عتبة الأمان |
At درجات الحرارة المنخفضة، تزداد لزوجة الإلكتروليت بشكل حاد، مما يقلل من حركية الأيونات ويسبب انخفاض الجهد.
At درجات الحرارة المرتفعة، تتسارع التفاعلات الجانبية، مما يزيد الضغط الداخلي والتدهور طويل الأمد.
لهذا السبب يجب أن تحافظ أنظمة اختبار البطاريات على كل منالقدرة على درجات الحرارة المنخفضة العميقة واستقرار درجات الحرارة المرتفعة ضمن منصة واحدة خاضعة للتحكم.
نادرًا ما تعمل أنظمة البطاريات في بيئات مستقرة. فكل من السيارات الكهربائية والطائرات بدون طيار وتركيبات أنظمة تخزين الطاقة تتعرض لتحولات بيئية سريعة ومتكررة.
تشمل السيناريوهات النموذجية في العالم الحقيقي:
بدء بارد للسيارة الكهربائية بعد التوقف ليلاً عند درجة حرارة -30°م
رحلة طائرة بدون طيار تنتقل من درجة حرارة الأرض إلى الهواء البارد على ارتفاعات عالية
خزائن أنظمة تخزين الطاقة المعرضة لحرارة النهار الصحراوية وظروف التجمد الليلية
لمحاكاة هذه الظروف، صُممت غرف اختبار البطاريات من LIB مع:
| المعامل | القدرة القياسية | ترقية اختيارية |
|---|---|---|
| نطاق درجة الحرارة | -70°C ~ +170°C | تخصيص موسع |
| تقلب درجة الحرارة | ±0.5°C | — |
| انحراف درجة الحرارة | ±2.0°C | — |
| معدل التغيير | ~10°C/min | 5°C/min / 15°C/min |
في أبحاث البطاريات، غالبًا لا ينتج الفشل عن درجة الحرارة وحدها، بل عنمعدل تغير درجة الحرارة مقترنًا بإجهاد الحمل الكهربائي.
يمكن أن يؤكد التعرض لدرجة حرارة ثابتة استقرار المواد، ولكنالدورة الحرارية تكشف عن الإجهاد الميكانيكي.
أثناء التمدد والانكماش المتكرر، تكون الهياكل التالية هي الأكثر تأثرًا:
وصلات اللحام ووصلات الألسنة
قضبان التوصيل والمسارات الموصلة
الطبقات اللاصقة ومواد الختم
نقاط تركيب المستشعرات
قد يشمل اختبار الدورة الحرارية النموذجي:
-40°C → +85°C
زمن الثبات: 2–6 ساعات لكل خطوة
الدورات: 50 إلى 500+ دورة حسب المعيار
حتى التناقضات الطفيفة في التصنيع تصبح مرئية تحت إجهاد الدورة طويل الأمد.
لضمان جودة بيانات قابلة للتكرار، تستخدم أنظمة LIB تصميمًا لتدفق الهواء عالي التجانس يقلل من مناطق الركود الحراري الموضعي أثناء اختبار الدورة الطويلة.
يتم تقييم تقادم البطارية عمومًا من خلال آليتين: التقادم التقويمي والتقادم الدوري.
التقادم التقويمي (تدهور التخزين)الظروف النموذجية:
القياسات الرئيسية:
|
التقادم الدوري (محاكاة الاستخدام)الظروف النموذجية:
النتائج الملاحظة:
|
الناتج الأكثر قيمة ليس نجاح/فشل، بلمعدل التدهور وسلوك تسارع الفشل.
يجب أن يعكس اختبار البطاريات سلوك النظام الحقيقي، وليس فقط ظروف المختبر.
تعمل بطاريات السيارات الكهربائية تحت ظروف مشتركة من:
تيار تفريغ عالي
الكبح المتجدد
تفاعل الإدارة الحرارية
ظروف الاختبار النموذجية:
بدء بارد: -30°م
تشغيل اسمي: 25°م
إجهاد حراري: 45°م–60°م
تدعم LIB اختبار حزم السيارات الكهربائية معغرف كبيرة الحجم وتكامل الوصول الكهربائي، مما يسمح بالتحقق على مستوى النظام بالكامل.
تواجه أنظمة تخزين الطاقة إجهادًا بيئيًا بطيئًا ولكن مستمرًا:
دورة حرارية يومية
تغير درجة الحرارة الموسمي
دورات شحن/تفريغ طويلة المدة
سيناريو نموذجي:
دورة 12 ساعة ساخنة / 12 ساعة باردة
تأرجح بيئي من -20°م إلى 60°م
دورة بمعدل منخفض تحت ظروف التخزين
توفر LIBغرف بيئية قابلة للمشيللتحقق من أنظمة تخزين الطاقة على مستوى الخزانة.
تعمل أنظمة طاقة الطائرات بدون طيار تحت ظروف سريعة التغير:
تفريغ سريع عند الإقلاع
تبريد ناتج عن الارتفاع
كثافة تيار عالية تحت قيود الوزن
ظروف الاختبار النموذجية:
تخزين عند -20°م إلى -40°م
تفريغ بمعدل C عالي
محاكاة دورة طيران متكررة
تحت ظروف الإساءة مثل الشحن الزائد أو قصر الدائرة أو التعرض لدرجات حرارة عالية، قد تدخل بطاريات الليثيوم في انفلات حراري، مما ينتج عنه إطلاق غاز أو دخان أو حتى انتشار اللهب.
يمكن تكوين غرف اختبار البطاريات من LIB مع حماية أمان متعددة المستويات:
طبقة الأمان |
الوظيفة |
كشف الدخان والغاز (>300 جزء في المليون) |
كشف مبكر غير طبيعي |
مراقبة الضغط (>200 كيلوباسكال) |
إشارة الفشل الداخلي |
قطع الطاقة التلقائي |
إيقاف إدخال الطاقة فورًا |
نظام العادم الطارئ |
إزالة الغازات الخطرة |
| هيكل مقاوم للانفجار | احتواء أحداث الفشل الفيزيائي |
| |
تضمن هذه الأنظمة أنه حتى في ظل ظروف الفشل القصوى، يبقى الاختبار خاضعًا للتحكم وقابلًا للتتبع.
بينما تركز العديد من الأنظمة على نطاق درجة الحرارة وحده، فإن جودة الاختبار الحقيقية تعتمد على الاستقرار والتكرار.
صُممت غرف اختبار البطاريات من LIB مع:
نطاق درجة الحرارة: -70°م ~ +170°م
الاستقرار: ±0.5°م
الانحراف: ±2.0°م
التحكم الاختياري في المنحدر: 5–15°م/دقيقة
بالإضافة إلى ذلك، يدعم تكامل النظام:
أجهزة تدوير الشحن/التفريغ
الحصول على بيانات نظام إدارة البطارية (BMS)
تسجيل متعدد القنوات
المراقبة والتحكم عن بعد
هذا يضمن أن الظروف البيئية تعكسسلوك تشغيل البطارية الحقيقي بدلاً من المحاكاة المخبرية المبسطة.
توفر LIB industry أنظمة محاكاة بيئية لأبحاث البطاريات والتحقق واختبار الإنتاج.
تشمل التكوينات المتاحة:
غرف منضدية (اختبار على مستوى الخلية)
غرف قياسية (اختبار الوحدات)
غرف قابلة للمشي (اختبار أنظمة السيارات الكهربائية وتخزين الطاقة)
غرف مقاومة للانفجار (اختبار السلامة والإساءة)

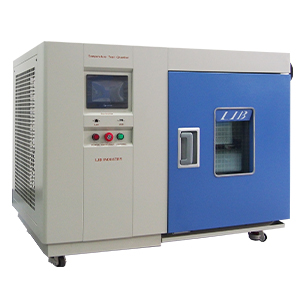

 غرفة حرارة منضدية |
|
|
| الأجهزة المقاومة للانفجار متاحة كخيار. | ||
التطبيقات النموذجية:
التحقق من بطاريات السيارات الكهربائية
اختبار تقادم وموثوقية أنظمة تخزين الطاقة
اختبار أداء بطاريات الطائرات بدون طيار
اختبار شهادة سلامة بطاريات الليثيوم
يمكن تكوين كل نظام بناءً على:
متطلبات نطاق درجة الحرارة
حجم العينة ونوع الحمل
احتياجات التكامل الكهربائي
مستوى الأمان (قياسي أو مقاوم للانفجار)
توفر LIB industry دعمًا لدورة الحياة الكاملة لكل غرفة اختبار بطاريات، من التركيب إلى التشغيل طويل الأمد.
يتم اختبار كل نظام بالكامل قبل الشحن، بما في ذلك التحقق من التشغيل المستمر لمدة 72 ساعة لضمان الاستقرار تحت ظروف التشغيل الحقيقية. كما يتم دعم التركيب في الموقع والتشغيل والتكامل مع الأنظمة الخارجية مثل أجهزة تدوير البطاريات.
يقدم فريقنا الهندسي مساعدة تقنية طويلة الأمد، بما في ذلك توجيه برنامج الاختبار والتشخيص عن بعد وتحسين النظام لضمان نتائج اختبار موثوقة وقابلة للتكرار.
للحفاظ على الدقة على المدى الطويل، تقدم LIB دعم معايرة دوري وفحوصات أداء وتوريد قطع الغيار لتقليل وقت التوقف في بيئات المختبر والإنتاج.
ضمان شامل للنظام لمدة 3 سنوات
دعم تقني مدى الحياة
استجابة خدمة عالمية عن بعد
دعم ترقية البرامج طوال دورة الحياة
اتصل بـ LIB industry للحصول على حل مخصص لغرفة اختبار البطاريات لتطبيقك.
