المكونات المطاطية مثل حلقات منع التسرب للسيارات، والخراطيم، والجوانات، والسيور، وأغلفة الكابلات، وعوازل الاهتزازات قد تتشقق وتفقد أداءها بعد التعرض طويل الأمد للأوزون. غالبًا ما تكون هذه الأعطال غير مرئية في البداية، لكن الشقوق السطحية الصغيرة يمكن أن تؤدي في النهاية إلى تسرب أو فشل في العزل أو تلف ميكانيكي.
An غرفة اختبار الأوزون ASTM D1149يوفر بيئة محكومة لتقييم مقاومة التشقق بالأوزون للمواد المطاطية والإيلاستومرية، مما يسمح للمهندسين بمعرفة كيفية أداء المنتجات تحت هجوم الأوزون قبل وصولها إلى التطبيقات الفعلية. يغطي اختبار ASTM D1149 كلا النوعيناختبار الأوزون الساكن والديناميكي— الاختبار الساكن يناسب الأجزاء تحت إجهاد ثابت، بينما الاختبار الديناميكي يحاكي بشكل أفضل المطاط الذي يتمدد أو ينحني أو يتحرك بشكل متكرر. يشرح هذا المقال كيفية عمل الاختبار، والفرق بين الطريقتين، وكيفية اختيار غرفة اختبار الأوزون المناسبة.
ASTM D1149 هي طريقة اختبار قياسية لتقييم مقاومة المطاط المفلكن والمواد الإيلاستومرية للتشقق بالأوزون تحت ظروف درجة حرارة وإجهاد محكومة، مع عزل تأثير الأوزون عن طريق التخلص من المتغيرات مثل أشعة الشمس والمطر.
الأوزون هو شكل شديد التفاعل من الأكسجين. عندما يتلامس مع المطاط الذي يحتوي على روابط بوليمر غير مشبعة، فإنه يسبب أكسدة جزيئية؛ وبمجرد أن يتمدد السطح، تتشقق هذه المناطق الضعيفة بشكل عمودي على اتجاه التمدد — مما يُقلل من العمر الافتراضي ويخلق مخاطر تتعلق بالسلامة:
المنتج المطاطي |
الفشل المحتمل بسبب الأوزون |
حلقات منع التسرب للسيارات |
تسرب الهواء أو الماء |
الخراطيم المطاطية |
تشقق وتمزق السطح |
أغلفة الكابلات |
تلف العزل |
سيور التشغيل |
انخفاض القوة الميكانيكية |
عوازل الاهتزازات |
فقدان المرونة |
الجوانات الصناعية |
فشل الإغلاق |
تُتيح غرفة اختبار التقادم بالأوزون للمصنعين اكتشاف نقاط الضعف هذه أثناء مراحل التطوير ومراقبة الجودة، بدلاً من حدوث الفشل في الميدان.
يتبع الاختبار عمومًا خمس خطوات: يتم تجهيز العينات، وتمديدها إلى استطالة محددة (أو وضعها في حامل ديناميكي)، وتعريضها لتركيز أوزون ودرجة حرارة محكومين، وفحصها دوريًا بحثًا عن التشققات، وتقييمها بناءً على نمو الشقوق. لا يعني وقت التعرض الأطول تلقائيًا مقاومة أفضل — تتفاعل المركبات المختلفة بشكل مختلف اعتمادًا على بنية البوليمر، ومضادات الأكسدة، والمواد المالئة، وأنظمة المعالجة.
المعلمة |
متطلب ASTM D1149 |
نطاق تركيز الأوزون |
25–200 pphm |
مستوى الأوزون القياسي |
50 ± 5 pphm |
درجة الحرارة |
40 ± 1°م |
الانفعال الشدي الديناميكي |
25 ± 3% حد أقصى |
التردد الديناميكي |
0.5 هرتز (30 دورة/دقيقة) |
الانفعال الساكن للشريط المستقيم |
استطالة بنسبة 20% |
الانفعال الساكن للشريط المستدق |
مناطق استطالة 10%، 15%، 20% |
الحجم الأدنى للغرفة |
0.11 متر مكعب (110 لتر) |
معدل تبادل الغاز |
≥75% من حجم الغرفة/دقيقة |
تهيئة العينة |
24 ساعة بدون أوزون عند درجة حرارة الاختبار |
تُبقي هذه المعلمات النتائج قابلة للمقارنة عبر المختبرات المختلفة. تشمل المعايير ذات الصلةASTM D4575(قياس تركيز الأوزون في الغرف) وISO 1431-1(مقاومة التشقق بالأوزون) — يغطي كلاهما التقييم الساكن والديناميكي، ولكن لا ينبغي خلط متطلبات التركيز ودرجة الحرارة والرطوبة بين المعايير.
يُبقي الاختبار الساكن العينة على انفعال ثابت طوال فترة التعرض — عادةً شريط مستقيم باستطالة 20%، أو شريط مستدق يغطي عدة مناطق انفعال، أو عينة دائرية. نظرًا لعدم تحرك العينة، يكون الإعداد بسيطًا وقابلاً للتكرار، وهو مناسب تمامًا لمقارنة مركبات المطاط أثناء تطوير المواد.
القيد الرئيسي له هو أنه لا يعيد إنتاج الحركة المتكررة — فقد تتحمل المادة تحت استطالة ثابتة ولكنها تفشل تحت التمدد المتكرر في الخدمة. لذلك يناسب الاختبار الساكن مكونات الإغلاق الثابتة، والجوانات الثابتة، وأجزاء المطاط الأخرى ذات الحركة المحدودة.
يجمع الاختبار الديناميكي بين التعرض للأوزون والتشوه الميكانيكي المتكرر، وعادةً يصل إلى انفعال بنسبة 25 ± 3% عند 0.5 هرتز، تحت تعرض مستمر للأوزون ودرجة حرارة محكومة. نظرًا لأن التشوه المتكرر يعرض أسطحًا جديدة من المطاط باستمرار، فإنه يُسرّع نمو الشقوق — مما يعطي صورة أكثر واقعية للأجزاء التي تتحرك في الخدمة، مثل أغطية التعليق، وسيور التشغيل، والخراطيم المتحركة، وأغشية المضخات.
لا توجد طريقة أفضل بشكل عام — يعتمد ذلك على كيفية عمل المنتج فعليًا.
المقارنة |
الاختبار الساكن |
الاختبار الديناميكي |
الغرض الرئيسي |
مقاومة الأوزون تحت انفعال ثابت |
مقاومة الأوزون تحت تشوه متكرر |
حالة العينة |
استطالة ثابتة |
حركة دورية |
الانفعال النموذجي |
استطالة 10-20% |
25 ± 3% حد أقصى |
الحركة |
None |
0.5 هرتز |
المنتجات المناسبة |
حلقات منع التسرب، الجوانات، الأجزاء الثابتة |
السيور، الخراطيم، الأغطية، المكونات المرنة |
| الميزة الرئيسية | بسيط وقابل للتكرار |
يحاكي ظروف الخدمة الحقيقية بشكل أفضل |
 |
||
على سبيل المثال، قد تركز شركة تصنيع حلقات منع التسرب الثابتة على الاختبار الساكن، بينما تحتاج الشركة التي تطوّر غطاء تعليق إلى الاختبار الديناميكي لأن الجزء ينثني باستمرار أثناء القيادة. بالنسبة للمكونات الحرجة، تُجري العديد من المختبرات كلا الطريقتين للحصول على صورة كاملة.
لا يقتصر اختيار الغرفة على ما إذا كانت تستطيع توليد الأوزون فحسب. هناك عدة عوامل هي الأكثر أهمية:
التحكم في تركيز الأوزون.يمكن أن تؤدي المستويات المتقلبة إلى نتائج تشقق غير متناسقة، لذلك تحتاج الغرفة الجيدة إلى توليد مستقر، ومراقبة في الوقت الفعلي، وتعديل تلقائي.
القدرة على الاختبار الساكن والديناميكي.الغرفة التي تدعم كلا الوضعين تمنح المختبر مرونة أكبر ويمكن أن تقلل الحاجة إلى معدات منفصلة.
التحكم في درجة الحرارة.يتطلب ASTM D1149 درجة حرارة 40 ± 1°م؛ ويُعد التوزيع المتجانس والتدفق الهوائي المستقر أمرًا ضروريًا، حيث أن ضعف التجانس يعني أن العينات المختلفة قد تتعرض لظروف تقادم مختلفة.
الحماية من أجل السلامة.الأوزون هو غاز مؤكسد قوي، لذلك يجب أن تشتمل الغرفة الموثوقة على مراقبة التركيز، وحماية تلقائية، ومنطقة اختبار محكمة الإغلاق، ومعالجة للعادم.
توفر شركة Xi'an LIB Environmental Simulation Industry معدات اختبار المحاكاة البيئية لتقييم موثوقية المواد، بما في ذلك اختبار التقادم بالأوزون، واختبار درجة الحرارة والرطوبة، واختبار التآكل. صُممت غرفة اختبار الأوزون ASTM D1149 الخاصة بها للمختبرات التي تتطلب ظروف تعرض مستقرة، وتحكمًا دقيقًا، ونتائج قابلة للتكرار.
يحافظ نظام توليد ومراقبة الأوزون على جو اختبار متسق طوال عملية التعرض.
| الميزة | مواصفات LIB |
|---|---|
| نطاق تركيز الأوزون | 25–200 pphm |
| دقة التحكم | ±10 |
| %مستوى الأوزون القياسي | 50 ± 5 pphm |
| طريقة المراقبة | مراقبة تركيز الأوزون في الوقت الفعلي |
| أوضاع الاختبار | اختبار الأوزون الساكن والديناميكي |
يساعد التحكم المستقر في الأوزون على تقليل تباين الاختبار الناتج عن تغيرات التركيز ويحسن دقة المقارنة بين المواد المطاطية المختلفة.

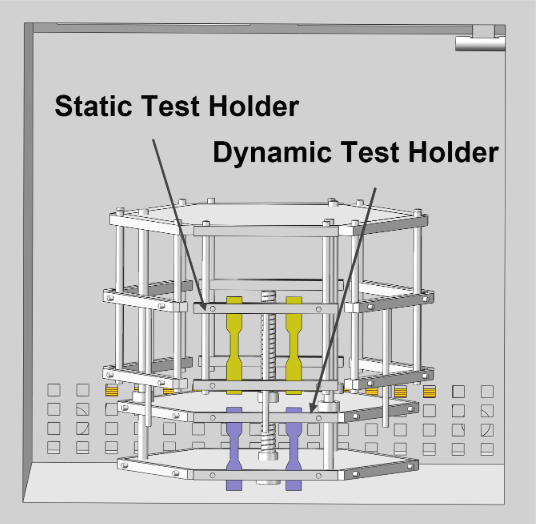

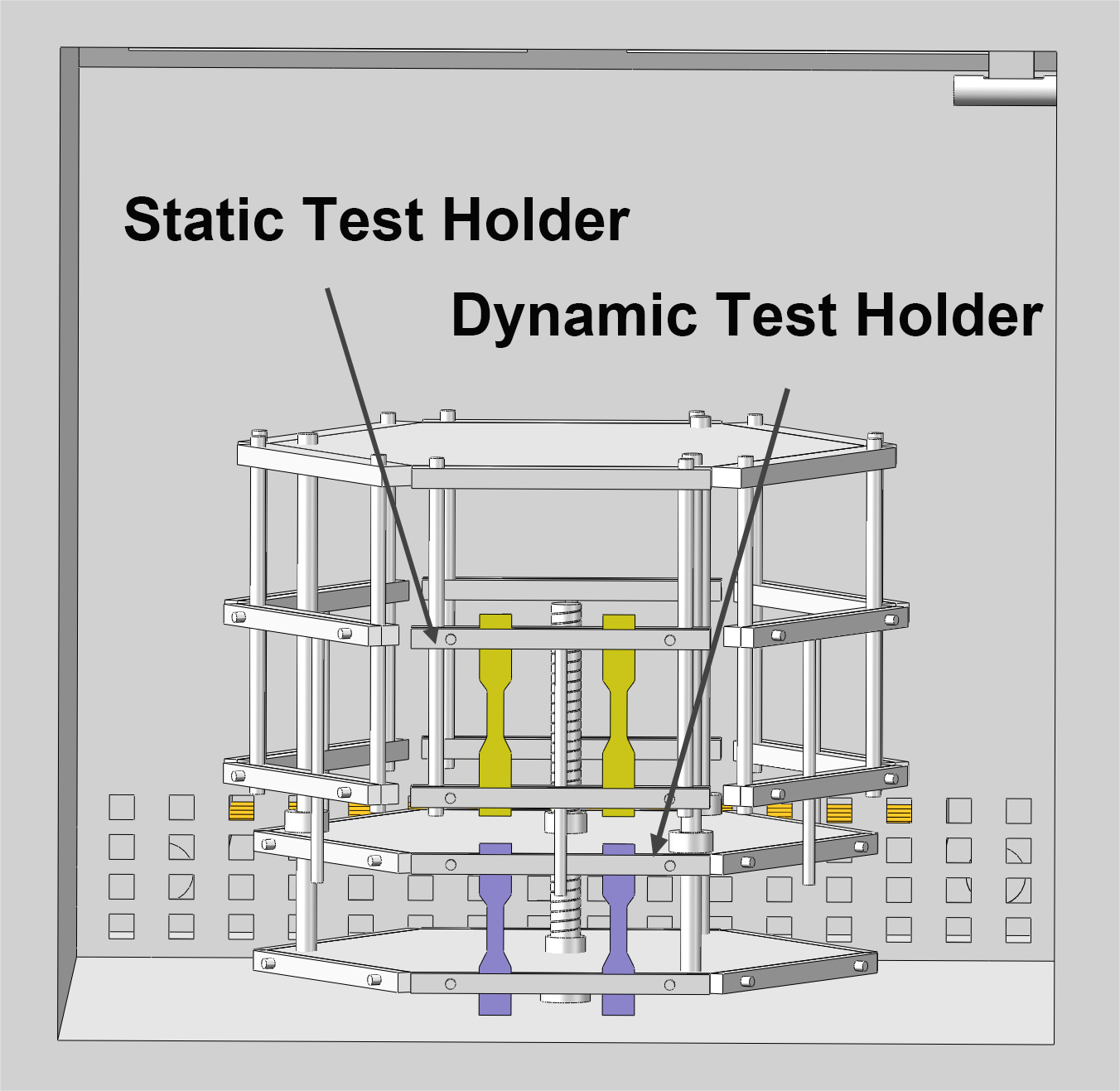

تدعم غرف الأوزون من LIB متطلبات اختبار المطاط المختلفة من خلال حوامل عينات وأوضاع اختبار مرنة. تشمل الوظائف الرئيسية:
تقييم التشقق بالأوزون الساكن
اختبار الشد الديناميكي بالأوزون
ظروف انفعال العينة القابلة للتعديل
إمكانية اختبار عينات متعددة
اختبار التعرض المستمر طويل المدة
يتيح ذلك للمستخدمين تقييم منتجات مختلفة، من مركبات المطاط إلى المكونات النهائية.
يتيح نظام التحكم الذكي للمشغلين ضبط ومراقبة تركيز الأوزون ودرجة الحرارة ومدة الاختبار وحالة الاختبار — مما يقلل من الأخطاء البشرية، ويحسن قابلية التكرار، ويساعد في إدارة برامج التقادم طويلة المدى. قبل التسليم، تخضع كل غرفة لاختبارات شاملة للتحقق من أداء التحكم، واستقرار درجة الحرارة، ودقة الأوزون، والتشغيل الميكانيكي، ووظائف السلامة، مما يضمن أداءً مستقرًا للاستخدام المختبري طويل الأمد.
بالإضافة إلى غرفة اختبار الأوزون، تقدم LIB معدات أخرى تدعم غالبًا نفس برامج موثوقية المواد:
|
 |
 |
|

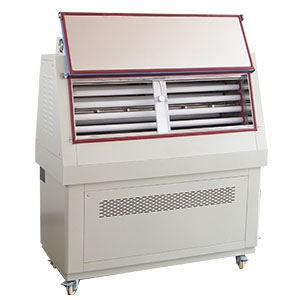

غرفة اختبار التجوية بالأشعة فوق البنفسجية تأثيرات أشعة الشمس والتجوية الخارجية على البوليمرات والطلاءات والبلاستيك |
غرفة درجة الحرارة والرطوبة الإجهاد الحراري والرطوبة المشترك للإلكترونيات وقطع غيار السيارات والبطاريات |
غرفة اختبار التآكل بالرش الملحي مقاومة التآكل تحت رذاذ الملح (ASTM B117, ISO 9227) |
معًا، تتيح هذه المعدات للمهندسين تغطية معايير تأهيل متعددة من خلال مورد واحد.
تأسست LIB Industry في عام 2012، وهي حاصلة على شهادة ISO 9001، ولديها خبرة في التصدير إلى أكثر من 60 دولة، مع ضمان لمدة 3 سنوات، ودعم صيانة مدى الحياة، ومساعدة في التركيب والتدريب للعملاء الذين يحتاجون إليها.
تُستخدم غرف LIB على نطاق واسع في صناعات السيارات والطاقة الجديدة والإلكترونيات، وكذلك في مختبرات الأبحاث التي تطور مركبات مطاطية جديدة — مما يساعد المهندسين على اكتشاف مخاطر الفشل المحتملة قبل وصول المنتجات إلى السوق.
فيمَ تُستخدم غرفة اختبار الأوزون ASTM D1149؟
تُقيّم مقاومة التشقق بالأوزون للمواد المطاطية والإيلاستومرية تحت ظروف تركيز ودرجة حرارة وانفعال محددة.
ما الفرق بين اختبار الأوزون الساكن والديناميكي؟
يُبقي الاختبار الساكن العينات عند استطالة ثابتة، بينما يُطبق الاختبار الديناميكي دورات تمدد متكررة — وهو أكثر ملاءمة للمكونات التي تتحرك أثناء الخدمة. يمكن للغرفة المصممة بشكل صحيح أن تدعم كلا النوعين من خلال حوامل عينات مختلفة.
ما تركيز الأوزون الذي يتطلبه ASTM D1149؟
تتراوح الظروف المخبرية الشائعة بين 25–200 pphm، مع استخدام 50 ± 5 pphm بشكل متكرر للتقييمات القياسية.
كيف أختار أفضل مورد لغرفة اختبار الأوزون؟
انظر إلى الامتثال لمواصفة ASTM D1149، دقة الأوزون، التحكم في درجة الحرارة، القدرة على الاختبار الساكن والديناميكي، الموثوقية، والدعم الفني — يميل الموردون ذوو الخبرة الهندسية الحقيقية إلى تقديم حلول أكثر ملاءمة.
اختبار الأوزون الساكن والديناميكي ليسا طريقتين متنافستين — بل يقيمان ظروف خدمة مختلفة، حيث يقيس الاختبار الساكن المقاومة تحت انفعال ثابت بينما يضيف الاختبار الديناميكي إجهادًا ميكانيكيًا متكررًا. بالنسبة للمختبرات والمصنعين الذين يعملون مع حلقات منع التسرب المطاطية والخراطيم والسيور والمكونات المرنة، فإن اختيار غرفة اختبار الأوزون ASTM D1149 مع تحكم دقيق في الأوزون وأداء حراري مستقر وأوضاع اختبار مرنة أمر ضروري للحصول على نتائج موثوقة.
اتصل بـ LIB Industry اليوم للحصول على مواصفات غرفة اختبار الأوزون ASTM D1149، والحلول التقنية، وتوصيات اختبار البيئة المخصصة لتطبيقك.
