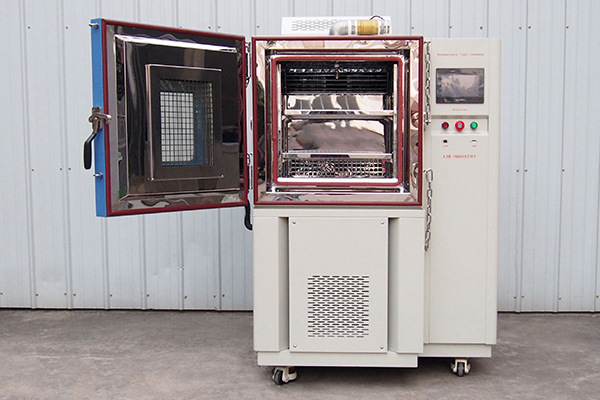

تصميم السلامة لغرفة اختبار البطارية LIB

Table of Content [Hide]

على خلفية التطور السريع لصناعة الطاقة الجديدة ، يزداد الطلب على اختبار بطارية الليثيوم يومًا بعد يوم ، خاصة للتحقق من الأداء في البيئات القاسية. اختبار البطارية الشائع هو اختبار ركوب الدراجات ، وتشمل المعايير ذات الصلة IEC away-2-thermal. في المثال ، في المثال 17 ، في الفقرة 18 ، UN ، من الاختبارات ، إلخ. تتضمن هذه القيم القياسية درجات حرارة عالية.

بسبب المخاطر المحتملة من الهروب الحراري ، وتسرب الغاز وحتى الانفجار الذي قد يحدث أثناء عمليات اختبار البطارية مثل الشحن والتفريغ ، ودرجات الحرارة العالية والمنخفضة ، والشحن الزائد ، تصميم السلامة لغرف اختبار البطارية له أهمية حيوية. LIB يدمج تقنيات حماية سلامة متعددة علىغرفة اختبار البطاريةلبناء مجموعة كاملة من أنظمة حماية السلامة الموثوقة والفعالة ، وضمان سلامة الموظفين والمعدات أثناء عملية الاختبار.

نموذج		TR10-1000C
البعد الكلي (مم)		سيفي * * *
حجم داخلي		1000 لتر
المعلمات	نطاق درجة الحرارة	ج: -70 ℃ ~ ، ℃
	تذبذب درجة الحرارة	± ، ℃
	انحراف درجة الحرارة	± ، ℃
	معدل التبريد	10 ℃/دقيقة (متوسط)
	معدل التدفئة	10 ℃/دقيقة (متوسط)

أنا. تصميم هيكل مقاوم للانفجار

تعتمد غرفة اختبار بطارية LIB على تصميم مقاوم للانفجار في الهيكل ، وهو ما ينعكس في الجوانب التالية:

مادة خارجية للغرفة: غرفة الاختبار مصنوعة من صفيحة فولاذية A3 سميكة ، والتي تتمتع بمقاومة ممتازة للضغط ومقاومة للصدمات ، مما يضمن قدرتها على تحمل تأثير انفجار البطاريات. وفي الوقت نفسه ، هناك مساحة عازلة بين القشرة والهيكل الداخلي ، والتي يمكن أن تمتص موجة صدمة الانفجار.

قفل باب مقاوم للانفجار: مزود بمفصلات باب مقاومة للانفجار شديدة التحمل وهياكل قفل عالية القوة ، حتى في حالة حدوث انفجار بسيط في الداخل ، يمكن أن يمنع جسم الباب من التشوه أو الارتداد.

حماية نافذة المراقبة: نافذة المراقبة مصنوعة من زجاج مقسى متعدد الطبقات ومجهزة بغطاء مقاوم للانفجار لضمان عدم حدوث بقع زجاجية وإصابات في حالة حدوث انفجار.

ثانيا. جهاز تخفيف الضغط: الإفراج في الوقت المناسب عن مخاطر الضغط الزائد

الضرر الناتج عن ارتفاع درجة الحرارة والضغط العالي الناتج عن هارب البطارية الحراري. تم تجهيز غرفة اختبار LIB بنظام تخفيف الضغط:

صمام تخفيف الضغط الأوتوماتيكي: عندما يتجاوز الضغط داخل الغرفة العتبة المحددة ، يفتح صمام تخفيف الضغط تلقائيًا لتحرير ضغط الهواء الزائد بسرعة ومنع الغرفة من الانفجار.

نظام مراقبة الضغط: يجمع بيانات الضغط داخل الغرفة في الوقت الفعلي. بمجرد اقتراب قيمة التحذير ، سيقوم النظام تلقائيًا بإيقاف الاختبار وإطلاق إنذار سريع.

ثالثا. مواسير عادم الدخان وإطفاء الحريق الأوتوماتيكية

جهاز إطفاء الحريق الأوتوماتيكي: يمكن دمجه مع طفايات الحريق الغازية أو وحدات إطفاء الحريق برذاذ الماء. بمجرد أن يستشعر مستشعر الدخان وجود خلل ، سيبدأ نظام الرش على الفور في العمل لإطفاء الحريق. الدخان الناتج عن الحريق سيتم تصريفه أيضًا في الوقت المناسب.

V. وصلة البيانات: إدارة الأمان الذكية

تم تجهيز غرفة اختبار بطارية LIB بنظام تحكم بشاشة تعمل باللمس PLC ذاتي التطوير ، والذي يحقق أتمتة إدارة السلامة من خلال منصة برامج.

آلية ربط التنبيه: عندما تكون البيانات مثل الضغط والغاز ودرجة الحرارة غير طبيعية ، سيقاطع النظام الاختبار تلقائيًا ويربط إنذار الصوت والضوء والدفع عن بعد.

تتبع البيانات التاريخية والتتبع الخلفي: يمكن تتبع جميع السجلات غير الطبيعية وعرضها ، مما يسهل تحليل وإدارة ما بعد الحدث.

واجهة التحكم عن بعد: يدعم المراقبة والتشغيل عن بعد ، مما يسمح reaفهم وقت ل لحالة المعدات وتعزيز مستوى سلامة التجارب.

الأمن ليس مجرد تكوين ولكن أيضًا قدرة

تقوم غرفة اختبار البطارية LIB ببناء نظام حماية أمان متعدد المستويات من خلال تدابير شاملة مثل الهيكل المقاوم للانفجار ، ونظام تخفيف الضغط الذكي ، والحماية الكهربائية والتحكم الذكي المتشابك. للحصول على المعلمات التفصيلية أو اقتراحات الاختيار أو الخدمات المخصصة لغرفة اختبار بطارية LIB ، فلا تتردد في الاتصال بفريق الهندسة المحترف لدينا.
