غرفة اختبار الكهروضوئية

Name: غرفة اختبار الكهروضوئية
Brand: Xi'an LIB Environmental Simulation Industry

تُستخدم غرفة اختبار الطاقة الكهروضوئية لاختبار منتجات الطاقة الكهروضوئية مثل الخلايا الكهروضوئية ووحدات الطاقة الكهروضوئية. يمكنها محاكاة درجات حرارة مختلفة بنطاق يتراوح من -60 مئوية إلى +100 مئوية، ونطاق رطوبة من 20% إلى 98% رطوبة نسبية. كما يمكن تخصيص ميزات إضافية مثل الإضاءة والرذاذ الملحي لمحاكاة بيئات معقدة.

يتم اختبار منتجات الطاقة الكهروضوئية في بيئة محاكاة لتقييم ما إذا كانت هذه المنتجات تفي بمعايير الجودة والأداء المحددة.

الطرازات: DHPV-04، PV-04

المعايير: IEC 62804، IEC 61215، IEC 61646، IEC 62108، UL 1703، JIS C-8990، C-8991، C-8917، C-8938

ميزات وفوائد غرفة اختبار الكهروضوئية

1. يمكن لاختبار الشيخوخة المتسارع لوحدات PV متعددة في نفس الوقت تلبية احتياجات فحص الجودة للإنتاج الضخم. لا يمكن فقط تحسين كفاءة الاختبار ، وتقليل تكلفة الاختبار ، ولكن أيضًا ضمان اتساق جودة المنتج.

2. نظام حماية سلامة مثالي ، إذا كانت الوحدة الكهروضوئية تحدث دائرة كهربائية قصيرة ، وارتفاع درجة الحرارة وغيرها من الظروف غير الطبيعية ، فإن نظام حماية سلامة غرفة الاختبار سوف ينبه في الوقت المناسب ويتخذ التدابير الوقائية المناسبة.

3. يتم دعم مخططات اختبار الكهروضوئية المخصصة وفقًا لمتطلبات ومعايير الاختبار المختلفة. سواء كان اختبار أداء لنوع معين من وحدة الطاقة الضوئية ، أو اختبار اعتماد وفقًا للمعايير الدولية أو الوطنية أو الصناعية.

4. دعم مجموعة متنوعة من أوضاع الاختبار ، مثل الاختبار الثابت ، والاختبار الديناميكي ، والاختبار الدوري وما إلى ذلك. يمكن أن تحاكي أوضاع الاختبار المختلفة أداء الوحدات الكهروضوئية في حالات العمل المختلفة.

مواصفات غرفة اختبار الكهروضوئية

نموذج		PV-04
البعد الداخلي (مم)		13007001350
البعد الكلي (مم)		190011001750
حجم داخلي		1220 لتر
المعلَمة	نطاق درجة الحرارة	-60 مئوية ~ +100 مئوية
	تذبذب درجة الحرارة	± 0.5 مئوية
	انحراف درجة الحرارة	± 2.0 مئوية
	مجموعة الرطوبة	20% ~ 98% رطوبة نسبية
	انحراف الرطوبة	± 2.5% رطوبة نسبية
	معدل تغير درجة الحرارة	1 ~ 3.4 مئوية/دقيقة
	حجم لوحة	1 م × 2 م
	سعة لوحة	4 / 6 / 8 / 10 / 12 قطعة
	وحدة تحكم	وحدة تحكم بشاشة LCD تعمل باللمس ملونة قابلة للبرمجة
		اتصال إيثرنت ، وصلة الكمبيوتر ، USB
	الرطوبة	نظام إمدادات المياه	إمدادات المياه الآلية
		نظام إمدادات المياه	نظام تنقية المياه
		مرطب	عزل خارجي ، مرطب تبخر سطح الفولاذ المقاوم للصدأ
		إزالة الرطوبة	مبخر
	مستشعر	مستشعر درجة الحرارة	PTR المقاومة البلاتينية PT100Ω/MV A-class ، دقة pl، ℃
		مستشعر الرطوبة	مستشعر لمبة جافة ورطبة
	خزان مياه للبناء (مم)	270300450
	عرض حجم النافذة (مم)	330*370
	دوران الهواء	مروحة طائفية
	جهاز السلامة	المرطب حماية الاحتراق الجاف ؛ حماية درجة الحرارة الزائدة ؛ حماية التيار الزائد ؛ حماية من الضغط العالي لعامل التبريد ؛ حماية من نقص المياه ؛ حماية من تسرب الأرض

تكوين غرفة اختبار الكهروضوئية

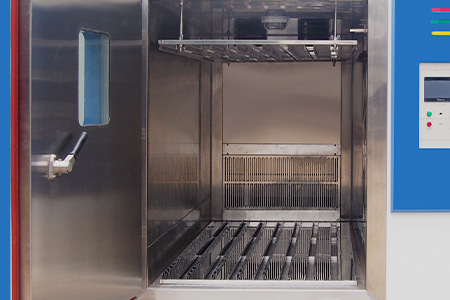

1. غرفة العمل	يتمتع حامل العينة بقوة جيدة ومقاومة للتآكل ، ويمكنه تحمل وزن الوحدة الكهروضوئية ، ويمكن تعديله في الارتفاع. سيتم تجهيز حامل العينة بجهاز ثابت ، ويمكن ضبط زاوية اختبار الوحدة الكهروضوئية.
2. نظام دوران الهواء	بما في ذلك المراوح وقنوات التهوية ، مراوح عالية الطاقة هي responSible لتدوير الهواء في غرفة الاختبار للحفاظ على درجة الحرارة والرطوبة حتى.
3.نظام تسخين	أسلاك التسخين عالية الطاقة تحول الطاقة الكهربائية إلى طاقة حرارية ، وتوفر الحرارة لغرفة الاختبار.
4. نظام التبريد	استخدام التبريد الميكانيكي ، المكونات الأساسية لنظام التبريد بضاغط ، بما في ذلك أيضًا المكثف ، المبخر ، خط أنابيب التبريد ، إلخ.
5. نظام الرطوبة	يستطيع المرطب التبخيري تحويل الماء إلى بخار ماء وزيادة الرطوبة داخل غرفة الاختبار.
6. نظام التحكم	يمكن استخدام وحدة التحكم القابلة للبرمجة PLC التحكم تلقائيًا في نظام التبريد ونظام التدفئة ونظام التهوية وما إلى ذلك ، لتحقيق تحكم دقيق في بيئة غرفة الاختبار. إن تشغيل واجهة الإنسان والآلة بسيط وبديهي.
