عند اختيارغرفة اختبار المطر، يركز العديد من المهندسين على المواصفات الظاهرية مثل حجم الغرفة، وضغط المياه، وفوهات الرش، أو تصنيف IP. ومع ذلك، غالبًا ما يتم تجاهل السؤال الأهم:
ما نوع المطر الذي يحتاج منتجك فعلاً لتحمله؟
يختلف اختبار العزل المائي لهاتف ذكي، أو صندوق كهربائي خارجي، أو مستشعر سيارة، أو معدات عسكرية اختلافًا كليًا. فبعض المنتجات تحتاج فقط إلى حماية من تقاطر المياه الخفيف، بينما يجب أن تتحمل منتجات أخرى نفاثات ماء قوية، أو تنظيفًا عالي الضغط، أو بيئات خارجية قاسية تجمع بين المطر والغبار.
اختيار غرفة اختبار المطر المناسبة لا يقتصر ببساطة على اختيار آلة ترش الماء. بل يتطلب فهم ظروف التعرض الفعلية للماء، ومعايير الاختبار المعمول بها، ومتطلبات أداء المنتج.
بصفتنا شركة مصنّعة ذات خبرة لغرف الاختبار البيئي، تقدم LIB Industry حلولاً متكاملة لاختبار العزل المائي والغبار، مما يساعد العملاء على التحقق من موثوقية المنتج بدءًا من اختبارات الحماية الأساسية من الماء وصولاً إلى اختبار الماء عالي الضغط المتقدم IPX9K.
يُعد تسرب الماء أحد أكثر أسباب تعطل المنتجات شيوعًا. فحتى دخول كمية صغيرة من الماء إلى غلاف المنتج يمكن أن يسبب:
قصورًا في الدوائر الكهربائية
تآكل المكونات الداخلية
تعطل المستشعرات
انخفاض العمر التشغيلي
مشاكل أمان أثناء التشغيل
تحاكي غرفة اختبار المطر الاحترافية ظروف التعرض الفعلية للماء لتقييم أداء الختم المائي، وقدرة الغلاف على الحماية، والموثوقية الهيكلية، ومتانة المنتج في البيئات الخارجية.
يُستخدم اختبار المطر على نطاق واسع في إلكترونيات السيارات، ومكونات المركبات الكهربائية، والمعدات الكهربائية الخارجية، وإنارة LED، وأجهزة الاتصالات، والمستشعرات، وأنظمة التحكم الصناعي، والمعدات العسكرية والفضائية.
ومع ذلك، تتعرض المنتجات المختلفة لأنواع مختلفة من المياه. إن أول خطوة في اختيار غرفة اختبار المطر هي فهم أي نوع من "المطر" يحتاج منتجك لتحمله.
الخطأ الأكثر شيوعًا عند شراء معدات اختبار العزل المائي هو اختيار الغرفة قبل فهم معيار الاختبار المطلوب.
العملية الصحيحة يجب أن تكون:
تطبيق المنتج ← مستوى العزل المائي المطلوب ← معيار الاختبار ← غرفة اختبار المطر المناسبة
من بين معايير اختبار العزل المائي العالمية، يُعدIEC 60529 IPX1–IPX9Kهو الأكثر استخدامًا على نطاق واسع. وللأعمال الخاصة بالسيارات والتطبيقات العسكرية والخارجية، تدخل معايير إضافية مثل ISO 20653 وMIL-STD-810 حيز التطبيق – وسيتم تغطيتها لاحقًا في هذا الدليل.
يحدد المعيار IEC 60529 نظام تصنيف الحماية IP (الحماية من الدخول)، والذي يقيم مدى فعالية حماية الغلاف ضد دخول الماء والجسيمات الصلبة. بالنسبة لاختبار العزل المائي، يمثل الرقم الثاني بعد "X" مستوى الحماية من الماء.
مستوى IP |
طريقة الاختبار |
التطبيق النموذجي |
IPX1 |
تنقيط رأسي للماء |
الأجهزة الإلكترونية، العدادات |
IPX2 |
تنقيط الماء بزوايا مائلة |
المعدات المحمولة |
IPX3 |
رش الماء |
المنتجات الخارجية |
IPX4 |
تناثر الماء من جميع الاتجاهات |
أجزاء السيارات، الصناديق |
IPX5 |
نفاثات الماء |
المنتجات الصناعية، المركبات |
IPX6 |
نفاثات ماء قوية |
معدات السيارات والمعدات الخارجية |
IPX7 |
الغمر المؤقت |
الأجهزة المقاومة للماء |
IPX8 |
الغمر المستمر |
التطبيقات تحت الماء |
| IPX9K | نفاثات الماء الساخن عالية الضغط |
مكونات السيارات |
| ||
يتطلب كل مستوى حماية طريقة اختبار وتكوين معدات مختلفين.
يحاكي IPX1 و IPX2 التعرض الخفيف للماء الناتج عن تقاطر المطر أو التكثيف.
IPX1:تدفق ماء بمعدل 1 مم/دقيقة، تنقيط رأسي، مدة الاختبار 10 دقائق.
IPX2:تدفق ماء بمعدل 3 مم/دقيقة، مع إمالة المنتج في أربعة أوضاع، كل منها يُختبر لمدة 2.5 دقيقة تقريبًا.
التطبيقات النموذجية: المستشعرات، العدادات، الأجهزة الإلكترونية الصغيرة. المعدات الموصى بها هيغرفة اختبار التنقيطالتي توفر محاكاة محكومة لتساقط قطرات الماء رأسياً.
يُعد IPX3 و IPX4 من أكثر اختبارات العزل المائي استخدامًا للمنتجات الخارجية ومنتجات السيارات، حيث يحاكيان هطول الأمطار الطبيعي، وتناثر الماء، والتعرض الخارجي العام.
IPX3 (رش الماء):يقوم أنبوب رش متأرجح بتوصيل الماء بمعدل 0.07 لتر/دقيقة تقريبًا لكل فتحة، بزوايا رش تصل إلى 60 درجة من الوضع الرأسي. وتشمل التطبيقات المنتجات الكهربائية الخارجية، ومعدات الإنارة، والصناديق.
IPX4 (تناثر الماء):معدل تدفق مماثل (~0.07 لتر/دقيقة لكل فتحة) ولكن يتم تطبيق الماء من اتجاهات متعددة باستخدام أنبوب متأرجح أو نظام فوهات، بشكل مستمر، لمدة محددة. وتشمل التطبيقات مكونات السيارات، والمعدات الخارجية، والصناديق الكهربائية.
بالنسبة لهذه الاختبارات، يجب أن توفرغرفة اختبار رذاذ المطرتوزيعًا موحدًا للرذاذ وتدويرًا ثابتًا للماء لضمان نتائج قابلة للتكرار.
قد تتعرض المنتجات المستخدمة في الهواء الطلق أو في المركبات لتأثير ماء أقوى من المطر العادي – كتطاير الماء من الطريق، أو غسيل المركبات، أو التنظيف الصناعي.
IPX5:تقوم فوهة بقطر 6.3 مم بتوصيل الماء بمعدل 12.5 ± 0.625 لتر/دقيقة من مسافة تتراوح تقريباً بين 2.5–3 م. ويُستخدم للمعدات الخارجية، ومكونات المركبات، والمنتجات الصناعية.
IPX6:تقوم فوهة أكبر بقطر 12.5 مم بتوصيل تدفق أعلى بكثير بمعدل 100 ± 5 لتر/دقيقة عند ضغط أكبر من IPX5. ويُستخدم لإلكترونيات السيارات، والمعدات الثقيلة، والآلات الخارجية.
تتطلبغرفة IPX5/IPX6الموثوقة تحكمًا دقيقًا في الضغط، وتدفقًا مستقرًا للماء، وأداءً ثابتًا للفوهة.
 |
 |
 |
| ||
على الرغم من أنهما ليسا اختبارين تقليديين للمطر، إلا أن IPX7 و IPX8 جزء من نفس نظام الحماية من الماء IEC 60529.
IPX7 (غمر مؤقت):عمق غمر 1 متر لمدة 30 دقيقة – يُستخدمان للمنتجات التي قد تسقط عرضيًا في الماء.
IPX8 (غمر مستمر):يتم تحديد الظروف (العمق، المدة، الضغط) من قبل الشركة المصنعة، بناءً على حالة الاستخدام الفعلية للمنتج. يُستخدمان لـمعدات الغمر في الماءوالأجهزة الإلكترونية المتخصصة.
|
 |
 |
يُعد IPX9K أحد أكثر اختبارات العزل المائي تطلبًا، خاصة في صناعة السيارات، حيث يحاكي الغسيل عالي الضغط، والتنظيف بالماء الساخن، والتأثير المائي الشديد.
المعلمات النموذجية:
درجة حرارة الماء: 80°م ±5°م
ضغط الماء: حوالي 8–10 ميجا باسكال
تدفق الماء: 14–16 لتر/دقيقة
زوايا الرش: اتجاهات متعددة، شاملةً 0°، 30°، 60°، و90°
وتشمل التطبيقات أجزاء السيارة الخارجية، ومكونات حجرة المحرك، ومكونات المركبات الكهربائية، وأجزاء المركبات الثقيلة. يجب أن توفر غرفة IPX9K تحكمًا دقيقًا في الماء عالي الضغط وإدارة موثوقة لدرجة الحرارة.
 |
 |
بمجرد تحديد المعيار المطلوب، هناك ثلاثة عوامل عملية تُشكل القرار النهائي:
1. متطلبات الاختبار— تأكيد مستوى IP المطلوب، والمعيار الصناعي السائد، وأي مواصفات اختبار خاصة بالعميل. المنتج الذي يتطلب اختبار IPX4 يحتاج إلى معدات مختلفة بشكل أساسي عن ذلك الذي يتطلب اختبار IPX9K – فكلاهما ليسا على نفس طيف "أفضل/أسوأ"، إنهما طريقتا اختبار مختلفتان تمامًا.
2. حجم المنتج ومساحة الاختبار— يجب أن تستوعب الغرفة أبعاد العينة، ومتطلبات التثبيت، ومساحة تغطية الرش الكافية دون المساس بالتجانس.
3. نطاق الاختبار خارج الماء— بعض المنتجات تحتاج فقط إلى اختبار العزل المائي؛ بينما تحتاج أخرى أيضًا إلى اختبار الغبار، أو الرمل، أو اختبارات درجة الحرارة/الرطوبة المجمعة في نفس دورة التأهيل. إذا كان الأمر كذلك، فمن المفيد اختيار مورد بقدرة أوسع على الاختبار البيئي حتى لا تضطر متطلبات الاختبار المستقبلية إلى البدء من جديد مع بائع جديد.
معرفة مستوى IP الذي تحتاجه ليس سوى نصف القرار – النصف الآخر هو ما إذا كانت غرفة معينة يمكنها تقديم هذا الاختبار بدقة وقابلية للتكرار ودون أن تصبح صداعًا في الصيانة. إليك ما تبنيه LIB في كل خط إنتاج لمعالجة ذلك.
تنتهي معظم المختبرات التي تجري اختبارات عبر نطاق IPX1–IPX6 بالحاجة إلى قطع متعددة من المعدات – صندوق تنقيط لـ IPX1/IPX2، وأنبوب متأرجح لـ IPX3/IPX4، وجهاز فوهة نفاثة لـ IPX5/IPX6. تدمج غرفة الاختبار المدمجة من LIB جميع الآليات الثلاث في وحدة واحدة، بحيث يمكن للمختبر تشغيل تسلسل الاختبار الكامل للمستويات الستة دون تبديل المعدات أو المساحة.
وإضافة إلى توفير المساحة، فقد بُنيت الغرفة حول عدة خيارات هندسية عملية:
إعادة تدوير المياه ذات الحلقة المغلقة مع إعادة التعبئة التلقائيةيحافظ على تشغيل النظام دون مراقبة، مما يقلل استهلاك الماء والطاقة مقارنة بتصاميم الدائرة المفتوحة.
طاولة دوارة قابلة لتعديل الارتفاع بسعة 50 كجمبصفيحة إمالة مدمجة بزاوية 15° تتعامل مع اختبار الإمالة رباعي الأوضاع IPX2 دون إعادة تموضع يدوي، ويمكن تخصيص حجم المنصة للعينات الأكبر.
هيكل كامل من الفولاذ المقاوم للصدأ SUS304يقاوم التآكل خلال دورات متكررة من درجات الحرارة العالية والرطوبة العالية والرش – وهو فرق متانة ذو معنى مقارنة بالفولاذ المطلي في الغرف التي تعمل يوميًا.
نافذة مراقبة مع إضاءة LED مدمجة وممسحة يدويةيتيح للمشغلين مراقبة الاختبار بصريًا أثناء التقدم واكتشاف الأعطال في الوقت الفعلي، بدلاً من معرفتها فقط في نهاية الدورة.
مصدر طاقة مدمج على منصة العينةيسمح باختبار الإلكترونيات وهي حية (موصولة بالطاقة) أثناء التعرض للماء – أقرب إلى كيفية تعطل المنتج فعليًا (أو عدمه) في الميدان من الاختبار غير النشط.
يتم تثبيت معايير الاختبار على IEC 60529 عبر جميع المستويات الستة، من معدل تنقيط IPX1 البالغ 1 مم/دقيقة إلى نفاثة IPX6 البالغة 100 ± 5 لتر/دقيقة عند 100 ± 5 كيلو باسكال، بحيث تكون النتائج قابلة للدفاع عنها مباشرة مقابل المعيار.
اختبار IPX9K لا يرحم بالنسبة للمعدات – فالدوران المستمر للماء عالي الضغط ودرجة الحرارة العالية يبلي الموانع، والفوهات، وعناصر التسخين أسرع من أي اختبار IP آخر. وقد صُممت غرفة IPX9K من LIB خصيصًا حول هذا الإجهاد:
توصل الماء حتى+88°م و8,000–10,000 كيلو باسكالمن خلال أربع فوهات عبر زوايا رش متعددة (0°، 30°، 60°، 90°)، مطابقة لتسلسل اختبار IPX9K الكامل.
تحافظنظام الدوران المغلق المصفىذات الخزانات المخصصة وعناصر التسخين على استقرار ضغط الرش، وحجمه، ودرجة حرارته عبر الدورات المتكررة – وهو أمر مهم للحصول على نتائج متسقة وقابلة للمقارنة اختبارًا بعد اختبار.
يتيحنظام تحكم بشاشة لمسللمشغلين ضبط الضغط ودرجة الحرارة والمدة مباشرة، مع مراقبة أمان مدمجة لحماية كل من المعدات والعينة قيد الاختبار.
يبدو اختبار الغمر بسيطًا على الورق ولكنه متطلب في بناء الغرفة – يجب أن يتحمل الخزان الضغط بشكل موثوق عند العمق دون تسريب أو تشوه على مدى سنوات من الاستخدام. تعالج غرفة IPX7/IPX8 من LIB هذا مباشرة:
خزانات قابلة للتخصيصتغطي كلاً من IPX7 (1 متر / 30 دقيقة) وظروف IPX8 المحاكاة المكافئة لعمق 50 مترًا.
جدران غرفة من فولاذ A3 بسمك 15 مممصممة لتحمل ضغوطًا مكافئة لذلك العمق البالغ 50 مترًا دون تشوه، بطبقة نهائية خارجية مقاومة للتآكل والصدمات لعمر خدمة طويل.
مصممختم سيليكون ثنائي الطبقة- طبقة ناعمة لتلامس متجانس عبر الأسطح غير المستوية بالإضافة إلى طبقة صلبة للسلامة الهيكلية تحت الضغط – للقضاء على التسريبات عبر دورات الاختبار المتكررة، وهو عادةً المكان الذي تفشل فيه غرف الغمر منخفضة التكلفة أولاً.
أجهزة سلامة شاملة: مقاييس مستوى الماء في الوقت الفعلي، وأجهزة كشف تسرب مدمجة، وصمامات تخفيف الضغط الزائد التلقائية، وأقدام قابلة للتثبيت في الأرضية لتحقيق الاستقرار، وأقفال أمان تمنع فتح الغطاء أثناء الاختبار.
An متحكم ذكي بشاشة لمس يعتمد على PIDيسمح بالتحكم الدقيق في الضغط والتوقيت وتسلسل الدورات، مع ملفات تعريف اختبار قابلة للتخزين للحصول على نتائج قابلة للتكرار – داعمًا الامتثال لكل من IEC 60529 وISO 20653.
بالإضافة إلى خطوط الإنتاج الثلاثة هذه، تقوم LIB أيضًا ببناء معدات للمعايير الخاصة بالسيارات والعسكرية، بما في ذلك:
|
— لاختبار مكونات السيارات وفقًا للمتطلبات اليابانية للسيارات |
— للتحقق من مقاومة الماء لموردي السيارات |
— لاختبار حماية الصناديق الكهربائية الخارجية |
|
— لمحاكاة المطر في البيئات العسكرية والقاسية |
— لاختبار مقاومة الرمل والغبار |

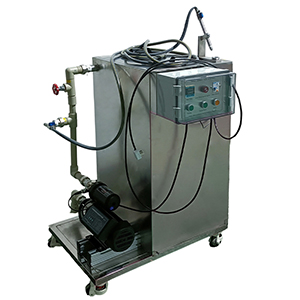

— لتقييم مقاومة تناثر الماء في المركبات |
يمكن تخصيص أبعاد الغرف والتركيبات ووظائف الاختبار لتطبيقات السيارات والإلكترونيات والمعدات الخارجية والتطبيقات العسكرية. تقوم LIB بتصنيع معدات اختبار المحاكاة البيئية منذ عام 2012، وهي حاصلة على شهادتي ISO9001 وCE، وقد صدرت إلى أكثر من 60 دولة، مدعومة بضمان لمدة 3 سنوات ودعم صيانة مدى الحياة.
هل يمكن لغرفة واحدة تغطية مستويات IP متعددة، أم أحتاج إلى معدات منفصلة لكل منها؟
بالنسبة لـ IPX1 حتى IPX6، تدمج الغرفة المدمجة من LIB صندوق التنقيط، والأنبوب المتأرجح، وأنظمة الفوهة النفاثة في وحدة واحدة، بحيث يمكن اختبار جميع المستويات الستة دون تبديل المعدات. يتطلب الغمر IPX7/IPX8 واختبار الماء الساخن عالي الضغط IPX9K غرفًا مخصصة نظرًا لاختلاف متطلبات الخزان والضغط الخاصة بها.
بالإضافة إلى IEC 60529، هل تدعم LIB معايير أخرى للعزل المائي/الغبار؟
نعم – تقوم LIB أيضًا ببناء معدات لمعايير السيارات (ISO 20653، JIS D 0203، GMW 16001)، والمعايير العسكرية (MIL-STD-810)، ومعايير الهواء الطلق (UL50E) بناءً على متطلبات العميل.
ما الفرق بين اختبار IPX6 و IPX9K؟
يستخدم IPX6 نفاثات ماء قوية عند درجة حرارة عادية؛ بينما يضيف IPX9K ضغطًا عاليًا (8,000–10,000 كيلو باسكال) ودرجة حرارة عالية (تصل إلى 88°م)، وهو مصمم لمحاكاة بيئات الغسيل القاسية للسيارات – الأمر الذي يتطلب أيضًا موانع ومكونات تسخين أكثر متانة في الغرفة نفسها.
كيف تتجنب غرفة IPX7/IPX8 من LIB التسريبات عبر دورات الاختبار المتكررة؟
يستخدم الخزان ختم سيليكون ثنائي الطبقة – طبقة ناعمة لتلامس متجانس بالإضافة إلى طبقة صلبة للسلامة الهيكلية تحت الضغط – بالإضافة إلى جدران من فولاذ A3 بسمك 15 مم مصنفة لضغوط مكافئة لعمق 50 مترًا.
هل يمكن لـ LIB تخصيص غرفة لمنتجي؟
نعم – يمكن تخصيص حجم الغرفة، وأبعاد الطاولة الدوارة للعينة (حتى حمولة 50 كجم كمعيار)، والتركيبات، ووظائف الاختبار وفقًا لأبعاد المنتج ومتطلبات الصناعة والمعايير المطبقة.
ما الضمان والخدمة التي تقدمها LIB؟
ضمان لمدة 3 سنوات، صيانة مدى الحياة، ودعم فني مستمر.
بدءًا من الغرفة المدمجة الشاملة التي تغطي IPX1–IPX6، وصولاً إلى نظام IPX9K عالي الضغط والحرارة، ومرورًا بغرفة الغمر IPX7/IPX8 ذات الفولاذ المقوى، تقوم LIB ببناء كل خط إنتاج حول التحديات الهندسية الخاصة بذلك الاختبار – وليس مجرد صندوق رش واحد يناسب الجميع.
اتصل بـ LIB لمناقشة متطلبات اختبار العزل المائي لديك وإيجاد حل غرفة اختبار المطر المناسب لتطبيقك.
