من الضروري أن تعمل المنتجات بثبات وموثوقية في مجموعة متنوعة من بيئات درجات الحرارة المعقدة. اختبار الدراجات الحرارية واختبار الصدمة الحرارية هما طريقتان شائعة الاستخدام لاختبار درجة الحرارة. على الرغم من أن كلاهما مرتبط بالتغير في درجة الحرارة ، إلا أنهما يمتلكان خصائص فريدة وسيناريوهات تطبيق ، ويلعبان دورًا رئيسيًا في تقييم جودة المنتج وأدائه بدقة.
يقيّم اختبار التدوير الحراري أداء المنتجات في ظل تغيرات درجة الحرارة المستمرة على مدى فترة طويلة. يحاكي هذا الاختبار دورات التسخين والتبريد المتكررة للكشف عن الإرهاق المادي المحتمل ، أو الشقوق الدقيقة ، أو حالات فشل مفصل اللحام ، أو عدم تطابق التمدد الحراري.
يستخدم على نطاق واسع في صناعات الإلكترونيات والسيارات والفضاء والمواد لضمان الموثوقية والاستقرار على المدى الطويل.
شروط الاختبار وخصائصه
نطاق درجة الحرارة: من درجات الحرارة المنخفضة في فصل الشتاء إلى ظروف الصيف العالية.
معدل التدفئة/التبريد: عادة5-20 درجة مئوية/دقيقة.
مدة الاختبار: من ساعات إلى عدة أيام لكل دورة.
الهدف: محاكاة الإجهاد البيئي على المدى الطويل والآثار الحرارية التراكمية.
خلال الدورة الحرارية ، تكون التغيرات في درجات الحرارة تدريجية ، ويتطور الإجهاد تدريجيا. يكشف الاختبار عن عيوب مثل توسيع المواد غير المتكافئة ، أو ضعف الترابط ، أو انفصال الطلاء ، وتحسين متانة المنتج وجودة التصميم.

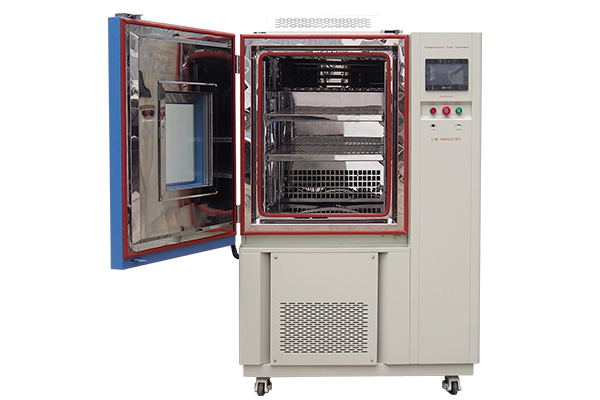

صناعة LIBغرفة اختبار الدراجات الحراريةيوفر تحكمًا دقيقًا في الاختلافات المتكررة في درجات الحرارة ، مما يدعم كل من دورات درجة الحرارة القياسية والمخصصة. باستخدام التبريد الميكانيكي المتتالي وأنظمة التدفئة عالية الطاقة ، فإنه يضمن أداء وموثوقية ثابتين.
مواصفات غرفة الدراجات الحرارية
نموذج | TR5-100 | TR5-225 | TR5-500 | TR5-800 | TR5-1000 |
حجم داخلي | 100 لتر | 225 لتر | 500 لتر | 800 لتر | 1000 لتر |
نطاق درجة الحرارة | أ: -20 ~-درجة مئوية/ب: -40 ~ ~ ~ درجة مئوية: -70 ~ ~ درجة مئوية | ||||
تذبذب درجة الحرارة | ± من من من | ||||
انحراف درجة الحرارة | ± من من من | ||||
معدل التبريد والتدفئة | 5 / 10 / 15 / 20 درجة مئوية في الدقيقة (قابل للتخصيص) | ||||
الحمل الحراري | ، دبليو | ||||
| |||||
الميزات الرئيسية
دورات درجة حرارة متعددة الخطوات قابلة للبرمجة.
تصميم موحد لتدفق الهواء يضمن اتساق درجة الحرارة.
نظام تحكم بشاشة تعمل باللمس سهل الاستخدام.
التكامل الاختياري للتحكم في الرطوبة.
|
|
وحدة تحكم قابلة للبرمجة | تدفق هواء موحد في غرفة العمل |
على عكس الانتقال اللطيف لركوب الدراجات الحرارية ، يعرض اختبار الصدمة الحرارية منتجًا للتغيرات الفورية الشديدة في درجات الحرارة ، ويقيم مقاومته للإجهاد الحراري السريع.
يتناوب الاختبار بسرعة بين المناطق الساخنة والباردة ، وعادة ما تصل الاختلافات في درجات الحرارة إلى ، درجة مئوية في غضون ثوان.
الغرض والتأثير
يحاكي التغيرات البيئية الشديدة والمفاجئة.
بفك بدء الكراك, delamination, أو كسور المفاصل لحام.
ضرورية للطيران والدفاع والإلكترونيات عالية الموثوقية.
شروط الاختبار
معدل التسخين: ≥ 30 درجة مئوية/دقيقة.
معدل التبريد: ≥ 30 درجة مئوية/دقيقة.
درجة حرارة الاختبار: -75 درجة مئوية إلى 42 درجة مئوية.
عدد الدورات: عادة 10 دورات.
صناعة LIBغرفة اختبار الصدمة الحراريةتتميز بمنطقة مستقلة ذات درجة حرارة عالية ومنطقة درجات حرارة منخفضة مع نقل سريع للعينات للتعرض الفوري لدرجة الحرارة.
تضمن مواد العزل الحراري عالية الأداء وأنظمة التحكم في درجة الحرارة بسرعة الاستجابة دقة الاختبار والتكرار.
مواصفات غرفة الصدمة الحرارية
نموذج | TS-162 | TS-340 | TS-500 | TS-1000 |
الأبعاد الداخلية (مم) | × من من من | × من من من | × من من من | × من من من |
حجم داخلي | 22 لتر | 72 لتر | 211 لتر | 505 لتر |
منطقة ما قبل التسخين | ◄ درجة مئوية (محيط → من من من نوع C ≤ 30 دقيقة) | |||
منطقة باردة مسبقًا | -75 درجة مئوية (المحيط → -70 درجة مئوية ≤ 30 دقيقة) | |||
تذبذب درجة الحرارة | ≤ ± ، C | |||
انحراف درجة الحرارة | ≤ ± 3 درجة مئوية | |||
وقت استرداد درجة الحرارة | ≤ 5 دقيقة | |||
حماية سلامة | درجة الحرارة الزائدة ، التيار الزائدة ، الضغط العالي ، التسرب | |||
نظام التبريد | التبريد بالضغط الميكانيكي | |||
نظام التحكم | وحدة تحكم تعمل باللمس LCD قابلة للبرمجة ، اتصال إيثرنت | |||
مواد داخلية | الفولاذ المقاوم للصدأ SUS304 | |||
| ||||
أنواع اختبارات الصدمات الحرارية أكثر تنوعًا من اختبارات الدورة الحرارية:
وفقا لهيكل وغرفة اختبار الصدمة الحرارية:
مع ارتفاع درجة الحرارة ، ودرجة الحرارة العادية ، ودرجة الحرارة المنخفضة هيكل ثلاث مناطق وتبديل صمام الهواء لتحقيق صدمة درجة الحرارة ، لا تزال العينة بلا حراك في غرفة العمل ، يتم فتح صمام الغرفتين الباردة والغرفة الساخنة بالتناوب لتحقيق اختبار الصدمة الباردة والحرارة.
غرفة ساخنة (درجة حرارة قصوى تصل إلى 50 درجة مئوية) وغرفة باردة (درجة حرارة دنيا تصل إلى-70 درجة مئوية) والعينة في السلة حركة سريعة لتحقيق صدمة باردة وحرارية ، مقارنة مع الغرف الثلاث من حيث سرعة تحويل درجة الحرارة بشكل أسرع ، صدمة درجة الحرارة أكثر قسوة.
أنواع الاختبارات المتاحة
الهواء إلى الهواء: النقل السريع بين غرف الهواء الساخن والبارد.
الهواء إلى السائل: يسخن عن طريق الجو ، يبرد في السائل لحمل الضغط العالي.
السائل إلى السائل: أعلى كفاءة نقل الحرارة للتطبيقات الحرجة.
جانب المقارنة | اختبار الدراجات الحرارية | اختبار الصدمة الحرارية |
معدل درجة الحرارة | تدريجي (5-20 درجة مئوية/دقيقة) | سريع للغاية (≥ 30 درجة مئوية/دقيقة) |
فرق درجة الحرارة | معتدل | كبيرة جدًا (تصل إلى + درجة مئوية) |
مدة الدورة | طويلة (ساعات-أيام) | قصير (ثواني-دقائق) |
نوع الإجهاد | التعب الحراري التدريجي | تركيز الإجهاد الفوري |
فشل نموذجي | الشيخوخة ، التشوه ، التعب | الشقوق ، delamination ، حزمة تمزق |
التطبيقات | الالكترونيات الاستهلاكية والسيارات | الفضاء الجوي والدفاع والمكونات الراقية |
المنتجات الموصى بها |
|
|
ملخص
الدراجات الحرارية ← التحقق من الموثوقية على المدى الطويل.
صدمة حرارية → مقاومة للتحور البيئي المفاجئ.
يساعد استخدام كلا الطريقتين المصنعين على الكشف عن العيوب الكامنة وتحسين مرونة التصميم.
مع أكثر من 16 عامًا من الخبرة ، توفر صناعة LIB غرف اختبار بيئية موثوق بها عالميًا مصممة خصيصًا لاحتياجات تطبيقك.
لماذا تختار صناعة LIB
ضمان لمدة 3 سنوات ودعم فني مدى الحياة
، خدمة وتدريب عالميين
إنتاج وتسليم سريع: 7-15 أيام
عرض أسعار ومقترح مخصص لمدة 1-3 ساعات
اتصل بنا اليوم:Inquiry@libtestchamber.com
وصف متطلبات الاختبار الخاصة بك والحصول على عرض أسعار مخصص في غضون ساعات.
تسريع تأهيل منتجك ، وتحسين موثوقية QA ، وضمان الامتثال-كل ذلك مع غرف اختبار الدراجات الحرارية والصدمات الحرارية في صناعة LIB ، الحل المثبت للدقة والسرعة والموثوقية في جميع أنحاء العالم.
