تتعامل الإلكترونيات الخارجية مع المياه بطرق يصعب تخمينها: المطر الذي تهب عليه الرياح ، وغسل الخراطيم ، ورذاذ الطريق ، ورذاذ الرش ، والمياه عالية الضغط من مهام صيانة. قد يبدو الجهاز مغلقًا في الخطط. ومع ذلك ، فإن وجود فجوة صغيرة في مدخل الكابل ، أو الختم البالي ، أو البقعة اللولبية السيئة ، أو حافة الحالة الخشنة يمكن أن تسمح للماء بضرب لوحة الدائرة الكهربائية في دقائق معدودة.
بالنسبة لصانعي الكاميرات الخارجية ، ومصابيح LED ، ووحدات التحكم ، وأجهزة الاستشعار ، وأدوات الاتصال ، وأجزاء الشحن الكهربائية ، فإن نتائج اختبار IEC مقاومة للماء تعني أكثر من ملصق. يسمحون لمجموعات التصميم بتحديد ما إذا كانت حالة الجهاز يمكن أن تستمر في العمل عندما تضرب المياه من جوانب مختلفة.غرفة نفث رذاذ الماء IPX5 IPX6تقدم المجموعات طريقة ثابتة لإعادة هذا الفحص قبل موافقة الطرف الثالث أو صنع كامل.
تقوم شركة IEC بفرز كيفية حماية الحالات للعتاد الكهربائي من الغبار والماء والوصول إلى الأجزاء الخطرة. لدخول المياه ، IPX5 و IPX6 تيارات المياه المستهدفة بدلا من النقع. هذا يناسب بشكل جيد مع العناصر المستخدمة في البقع المفتوحة في الهواء الطلق. معدل قوة حالة الأجهزة الكهربائية والإلكترونية ضد الغبار والسوائل.
قد لا يمر جهاز مثبت على الحائط أو البريد أو الصندوق على جانب الطريق أو موقع المزرعة أو منطقة الميناء أو ساحة النبات أبدًا تحت الماء. لكنه قد يواجه المطر المنفوخ في العواصف أو يغسل بخرطوم. هذا هو عندما تصبح عمليات فحص تدفق المياه مفيدة.
الأجهزة الشائعة في الهواء الطلق في كثير من الأحيان مزيج الأغطية البلاستيكية ، الصفائح المعدنية ، النوافذ الشفافة ، الخواتم المطاطية ، الأزرار ، المقابس ، وإدخالات الأسلاك. يعمل كل جزء بشكل مختلف على القوة المشددة ، والتحولات الحرارية ، والهزات ، وشيخوخة الشمس. تساعد غرفة اختبار دخول المياه على اكتشاف نقاط الضعف قبل ظهور الفواصل في الموقع.
IPX5 لتقف على الحرس ضد تيارات المياه. IPX6 يرمز للحماية ضد تيارات المياه القوية. يعني أن مستوى واقي الغبار غير مدرج في هذا الرمز. قد يكون للجهاز تقييم كامل مثل IP65 أو IP66 عند إجراء فحص الماء والغبار.
IPX5 و IPX6 ليست مطالبات مقاومة للماء فضفاضة. يستخدمون أحجام فوهة مجموعة ، كميات التدفق ، نطاق الرش ، والتحقق من الطول. لهذا السبب لا يستطيع المصممون تبديل الشيك بعرض المطر الأساسي أو بخاخ اليد.
عنصر اختبار | IPX5 | IPX6 |
قطر فوهة | 6.3 مللي متر | 12.5 مللي متر |
معدل تدفق المياه | من من من من من ؟ ؟ | من من من من من ؟ ؟ |
مسافة الرذاذ | ، م-3 م | ، م-3 م |
مدة الاختبار | 1 دقيقة/متر مربع | 1 دقيقة/متر مربع |
الحد الأدنى لوقت الاختبار | 3 دقائق | 3 دقائق |
تدعو قواعد الاختبار المحددة إلى رش العلب من جميع الجوانب الممكنة. بالنسبة لـ IPX5 ، يكون حجم الفوهة هو من من من من من من من من من من حيث من حيث ، مع ، تدفق ± من حيث المساحة. بالنسبة لـ IPX6 ، يكون حجم الفوهة هو من من من من من من من من من من حيث من حيث ، مع ، تدفق ± يستخدم كلاهما نطاق فوهة من 1.3 متر. تحتاج أيضًا إلى 3 دقائق على الأقل من التحقق.
|
|
|
|
غرفة العمل | نافذة عرض | طاقة داخلية
| بناء في الإضاءة |
|
|  |  |
| تورنبالة | فوهة رذاذ | منفذ نفث المياه IPX5 IPX6 | مصدر طاقة مدمج مضاد للماء |
يعد التحكم الدقيق في التدفق أحد أهم العوامل في اختبار IPX5 و IPX6. إذا كان تدفق المياه أقل من متطلبات IEC ، فقد تجتاز المنتجات المعيبة الاختبار بشكل غير صحيح. يمكن أن يؤدي التدفق الزائد أيضًا إلى ظروف اختبار غير واقعية.

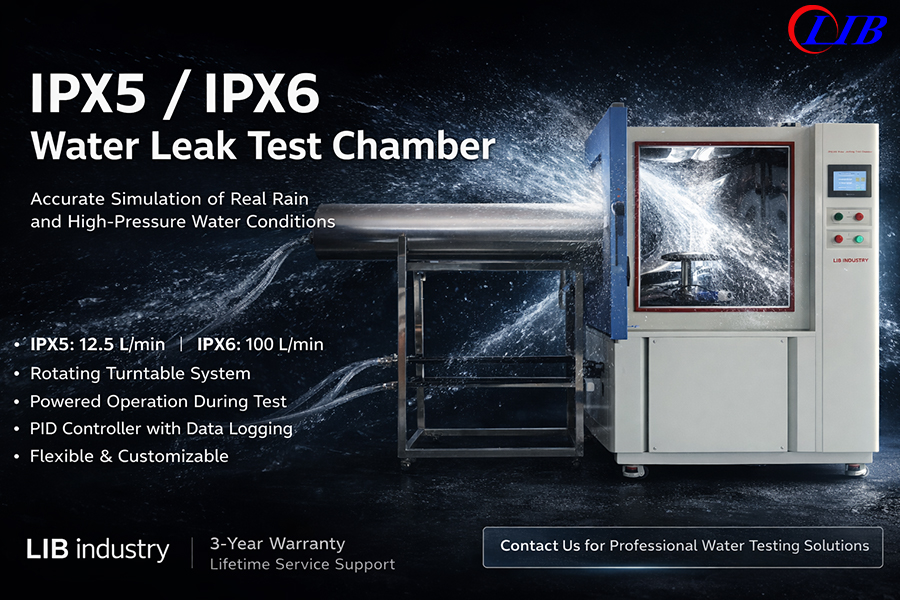

تم تجهيز نظام LIB الصناعي بفوهات مخصصة IPX5 و IPX6:
فوهة من أجل اختبار IPX5
فوهة من أجل اختبار IPX6
تحافظ الغرفة على:
لتر/دقيقة ± لـ IPX5
L/min ± تدفق لـ IPX6
تساعد أنظمة تنظيم الضغط المتكاملة وتدوير المياه في الحفاظ على أداء رذاذ مستقر طوال دورات الاختبار الطويلة.
تدعم الغرفة أيضًا مسافة الرش وفقًا لمتطلبات IEC ، مما يضمن تأثير نفاث الماء على عينة الاختبار.
تتعرض المنتجات الإلكترونية الخارجية للمياه من اتجاهات متعددة أثناء التشغيل الحقيقي. لمحاكاة هذه الشروط ، تشتمل غرفة صناعة LIB على نظام دوار قابل للتعديل.
تسمح المنصة الدوارة بوصل نفاثات المياه إلى:
الأسطح الأمامية
ألواح جانبية
وصلات الكابلات
حواف سفلية
طبقات الباب
مناطق الموصل
تعمل سرعة القرص الدوار القابلة للتعديل على تحسين اتساق التعرض وتساعد المهندسين على تقييم أداء حماية العلبة الكامل.
بالنسبة للمنتجات الأكبر أو غير النظامية ، يمكن لصناعة LIB أيضًا توفير حلول تركيبات مخصصة وأنظمة اختبار مقاومة للماء من النوع المفتوح.
تستخدم الغرفة وحدة تحكم بشاشة تعمل باللمس قابلة للبرمجة للتشغيل البسيط وإدارة المعلمات.
يمكن للمشغلين بسهولة تعيين:
مدة الرش
ظروف تدفق المياه
سرعة دوران القرص الدوار
دورات اختبار
تسلسل التشغيل
يعمل نظام التحكم على تحسين إمكانية تكرار الاختبار مع تقليل خطأ المشغل أثناء إجراءات الاختبار الطويلة.
تتيح المراقبة في الوقت الفعلي للمستخدمين مراقبة ظروف تشغيل الغرفة طوال عملية الاختبار.
يجب أن تظل العديد من المنتجات الإلكترونية الخارجية تعمل أثناء اختبار الماء. على سبيل المثال:
كاميرات مراقبة خارجية
أنظمة الاتصالات
مستشعرات
مكونات شحن من EV
وحدات التحكم
يمكن لغرفة نفث رذاذ الماء IPX5 IPX6 من صناعة LIB أن تدعم اختبار العينات بالطاقة من خلال التوصيلات الكهربائية المقاومة للماء. يسمح ذلك للمهندسين بمراقبة وظائف المنتج أثناء التعرض للماء بدلاً من إجراء الفحص بعد الاختبار فقط.
يساعد الاختبار بالطاقة على تحديد:
دوائر قصيرة مؤقتة
انقطاع الإشارة
فشل العرض
أعطال المستشعر
عدم الاستقرار التشغيلي الناجم عن المياه
هذا مهم بشكل خاص للمنتجات التي تتطلب التشغيل المستمر في الهواء الطلق.
يتم تصنيع الغرفة الداخلية باستخدام الفولاذ المقاوم للصدأ SUS304 ، مما يوفر مقاومة للتآكل على المدى الطويل في ظل ظروف التشغيل الرطبة المستمرة.
تشمل ميزات الغرفة الإضافية ما يلي:
نافذة المراقبة
نظام صرف متكامل
خزان إعادة تدوير المياه
إمدادات المياه الآلية
الحماية من التدفق الزائد
حماية نقص المياه
نظام حماية التسرب
يدعم التصميم القوي للغرفة تطبيقات اختبار المختبرات والإنتاج على المدى الطويل.
اختبار IPX5/IPX6ساعد أكثر الأجهزة الإلكترونية الخارجية التي تواجه رذاذ مستقيم ، غسيل نظيف ، وتحولات الطقس. قد تبقى هذه المنتجات ثابتة لسنوات. في كثير من الأحيان ، يجلسون في الأماكن التي يكلف الإصلاح فيها الكثير.
الكاميرات في الهواء الطلق في كثير من الأحيان كسر بالقرب من حلقات العدسة ، تحويل المفاصل ، الرافضة الأسلاك ، وثقوب الصوت. طريق صغير يمكن أن يؤدي الماء إلى جزء الصورة. هذا يسبب طمس أو الصدأ.
منتجات الإضاءة الخارجية تواجه مخاطر متنوعة. يمكن أن تدخل المياه من خلال إطار العدسة أو الغطاء النهائي أو البقعة اللولبية أو مدخل السلك. في إعدادات الصمام ، حتى قليلا من الماء قد يضر السائقين ، وقطع عقد السلامة ، أو بمناسبة الوجوه الخفيفة.
غالبًا ما تقف أجهزة استشعار المصنع ووحدات التحكم بالقرب من المضخات أو الخزانات أو معدات المزارع أو أنظمة الأحزمة أو مناطق الغسيل. يجب أن تحارب حالاتهم تيارات المياه من عدة جوانب ، وليس فقط تحت المطر. بالنسبة لهذه العناصر ، يجب أن يتم فحص الإلكترونيات في الهواء الطلق في وقت مبكر. لا تنتظر حتى يتم تعيين الأدوات.
غالبًا ما يُنظر إلى الموافقة المقاومة للماء على أنها الخطوة الأخيرة. في الاستخدام الحقيقي ، يجب أن تنضم إلى بناء المنتج. تتيح فحوصات دخول المياه في وقت مبكر للمصممين الوقت لإصلاح العلبة ، والخواتم ، والبراغي ، ومسارات الأسلاك ، والتصريف قبل زيادة التكاليف.
يمكن أن يوضح فحص الغرفة ما إذا كان الماء يدخل من جانب واحد. يمكن التحقق مما إذا كانت الحلقة تضغط حتى. قد يكشف ما إذا كان غطاء القابس ينزلق تحت تيار ضرب. أو ، يمكن أن بقعة إذا كانت القضية يجعل مسار المياه رقيقة بالقرب من الانضمام.
في عينة العمل ، قد تقوم المجموعات بالعديد من عمليات فحص IPX5/IPX6 بعد تغيير سماكة الجدار أو شكل الختم أو بقعة المسمار أو طريقة الغراء. في اختبار جعل ، يمكن أن تظهر الشيكات القضايا مجتمعة. وتشمل الأمثلة مكان حلقة غير متساوية أو السحابات ضيقة فضفاضة.
في صنع كامل ، يمكن للغرفة نفسها إعادة إطلالات دفعية. على سبيل المثال ، يمكن لمصابيح النباتات الخارجية فحص العينات من كل قطعة بعد العمر أو الاهتزاز أو دورات الحرارة. وهذا يعطي مجموعات الجودة رؤية أفضل لما إذا كانت وحدات صنع حقيقية تتطابق مع الخطة المحددة.
العديد من الاستراحات لا تأتي من أكبر وجه للقضية. تأتي من وصلات صغيرة حيث تلتقي الأشياء.
تتضمن نقاط الاستراحة المعتادة:
· إدخالات الأسلاك مع ضغط سيء أو حجم سلك خاطئ
· حلقات العدسة والأغطية الواضحة على الكاميرات والأضواء
· أفلام الأزرار والبقع الرئيسية
· قواعد المسمار التي تجعل طرق التسرب
· قطع حلقة خشنة أو حلقات مضغوطة للغاية
· أغطية القابس التي تنزلق في الرذاذ
· فتحات تصريف المياه التي تؤدي إلى الترس
· خطوط الانضمام البلاستيكية أو حواف حالة رقيقة
يمكن أن يظهر مجرى مياه قوي أيضًا تغييرات تجميع. قد تمر وحدة واحدة. لكن آخر من نفس المجموعة فشل لأن حلقة تحركت بالقرب. هذا هو السبب في أن فحوصات دخول المياه القائمة على الغرفة تساعد في تصميم مجموعات الجودة.
Xiha LIB صناعة المحاكاة البيئيةعملت على غرف التحقق من البيئة منذ ، ، من. يغطي الخطة والبناء والبيع والمساعدة للمشترين العالميين. يحتوي خط المنتج الخاص به على غرف الحرارة والطقس وغرف الصدأ وغرف IP للغبار والماء وغرف الطقس وغرف فحص خاصة للولايات المتنوعة.
لبائع غرفة النفث بخاخ الماء IPX5 IPX6 ، يحسب التصميم المساعدة بقدر الأجزاء. تحتاج أنظمة الفحص المقاومة للماء إلى رابط مياه صحيح ، واستنزاف ، وسلامة الطاقة ، ومجموعة المعرفة ، والفوهة جاهزة ، وقطار عامل. LIB يعطي دليل الإعداد ، والحفاظ على المساعدة ، وإصلاح الخدمة ،عقد لمدة 3 سنوات ، ومتابعة المساعدة مدى الحياة. هذا يساعد النباتات للحفاظ على معدات التحقق ثابتة بعد الإرسال.
توفر عمليات التحقق من IPX5 و IPX6 لصانعي الإلكترونيات طريقة واضحة للنظر إلى حماية المياه ضمن مجموعة قواعد IEC. الأجزاء الرئيسية هي بالضبط: من = من الفوهة و = L/min ± لـ IPX5 ، وفوهة من من من من من من من x 6 ، ونطاق رش من m إلى 3 m ، دقيقة واحدة لكل متر مربع ، و 3 دقائق على الأقل من وقت الفحص.
بالنسبة للكاميرات الخارجية والأضواء وأجهزة الاستشعار ووحدات التحكم وغيرها من العناصر الكهربائية المفتوحة ، يمكن لغرفة فحص دخول المياه الثابتة إظهار نقاط ضعيفة قبل الموافقة أو إمساك الموقع. ظهر غرفة النفث بخاخ LIB IPX5 IPX6 بتدفق ثابت ، ضبط وقت الرش ، دوران العينة القابل للتغيير ، حلقة المياه ، والعمل الحقيقي للتصميم وصنع المجموعات.
يستخدم IPX5 فوهة ، مع معدل تدفق مياه من من من من من من من من من من من من نوع X L/دقيقة ±. يستخدم IPX6 فوهة ، مع معدل تدفق مياه من من من من من من من من من من من من نوع X L/دقيقة ±. يستخدم كلا الاختبارين مسافة رش من متر إلى 3 متر ومدة اختبار لا تقل عن 3 دقائق.
الكاميرات الخارجية ، وأضواء LED ، وأجهزة استشعار المصنع ، ووحدات التحكم ، وأجزاء شحن EV ، وأدوات التحدث ، والشاشات الخارجية ، والحالات الكهربائية يمكن أن تستفيد من فحوصات تدفق المياه IPX5/IPX6.
نعم. توفر صناعة LIB أنظمة اختبار دخول كاملة مقاومة للماء والغبار ، بما في ذلك معدات مقاومة للماء ، غرف غبار IP5X/IP6X ، غرف الرمل والغبار ، وأنظمة اختبار الموثوقية البيئية المتكاملة.
يجب على صناع النظر في أحجام الفوهة ، التدفق الحقيقي ، نطاق الرش ، دليل القرص الدوار ، حلقة المياه ، حارس السلامة ، أشياء الغرفة ، دليل العمل ، مساعدة الإعداد ، الحفاظ على الخدمة ، وإذا كان البائع يستطيع تقديم إصلاحات فحص قياسية أو مخصصة مقاومة للماء.
