المياه نادرا ما يدخل المنتج بطريقة درامية أولا. في العديد من التطبيقات الحقيقية ، يبدأ الفشل مع تقطير بطيء من السقف ، أو تكثيف من أنظمة التكييف ، أو تشغيل المياه على طول الكابل ، أو قطرات تسقط على لوحة التحكم أثناء التنظيف. بالنسبة للحاويات الكهربائية والموصلات وأجهزة الإنارة الداخلية والأجهزة الطبية والمنتجات المنزلية الذكية والإلكترونيات الصناعية ، حتى القطرات الصغيرة يمكن أن تؤدي إلى التآكل أو فشل العزل أو الإشارات الخاطئة أو التشغيل غير الآمن.
أنجهاز اختبار تقطير الماء IPX1 IPX2تم تصميمه لهذا النوع من المخاطر. إنها تخلق ظروف مياه نازفة يتم التحكم فيها حتى يتمكن المهندسون من تقييم ما إذا كانت العلبة تحمي المكونات الداخلية من دخول المياه الضارة بموجب متطلبات اختبار IEC. على الرغم من أن الاختبار نفسه يبدو بسيطًا ، فإن عوامل مثل معدل التدفق ووضع العينة وزاوية الميل وتوزيع التنقيط تؤثر جميعها على النتيجة النهائية.
جهاز اختبار تقطير الماء IPX1 IPX2 هو نظام مياه نازف يتم التحكم فيه ويستخدم لتقييم أول مستويين للحماية من الماء لرمز IP. يمر الماء عبر فتحات موزعة بالتساوي في صينية تقطير موضوعة فوق العينة ، مما يخلق قطرات ماء عمودية فوق المعدات قيد الاختبار.
على عكس اختبار الرش أو النفاث أو الغمر ، يركز IPX1 و IPX2 على قطرات السقوط ذات الضغط المنخفض. تحاكي هذه الاختبارات ظروف مثل تسرب السقف أو التكثيف أو تقطير خفيف بزاوية أثناء الخدمة العادية.
يشمل النظام النموذجي ما يلي:
صينية تقطير بفتحات موحدة
التحكم في تدفق المياه قابل للتعديل
القرص الدوار للعينة
آلية إمالة 15 درجة لاختبار IPX2
نظام تدوير المياه وفلترة المياه
وحدة تحكم قابلة للبرمجة
هيكل غرفة العمل من الفولاذ المقاوم للصدأ
توزيع المياه المستقر والمتكرر أمر بالغ الأهمية. يمكن أن تؤدي فتحات التنقيط المحظورة أو التدفق غير المتساوي أو الضغط غير المستقر إلى نتائج غير دقيقة وأحكام غير متسقة/فاشلة.
مستوى الاختبار | تعرض الماء | وضع العينة | معدل التدفق | مدة الاختبار |
IPX1 | قطرات السقوط عموديًا | موقف التشغيل العادي ، الدورية | 1 mm-min | 10 دقائق |
IPX2 | قطرات السقوط عموديًا على العلبة المائل | إمالة 15 درجة في أربعة اتجاهات | 3 mm-min | في الموضع الواحد دقيقة ، ، ، |
يقيّم IPX1 الحماية ضد الماء المتساقط عموديًا بينما يبقى المنتج في وضع التشغيل الطبيعي. IPX2 أكثر تطلبًا لأن العلبة مائلة 15 درجة في أربعة اتجاهات ، مما يسمح للماء بالتجميع حول الطبقات ، والمخارج ، وإدخالات الكابلات ، والأزرار ، وواجهات الحشية.
قد لا يزال المنتج الذي يمر عبر IPX1 يفشل IPX2 إذا كان الماء ينتقل على طول مفاصل العلبة أو مسارات الموصل أثناء التعرض المائل.
تحدد شركة IEC ، نظام رمز IP لحماية الضميمة. لـ IPX1 و IPX2:
تسقط المياه عموديًا على العينة
يستخدم IPX1 كثافة المياه 1 mm-min
يستخدم IPX2 كثافة المياه 3 mmm/دقيقة
يتطلب IPX2 الاختبار في أربعة أوضاع مائلة
يعتمد القبول على ما إذا كانت المياه تسبب آثارًا ضارة
التأثير الضار يعتمد على معيار المنتج والتطبيق. قد يكون مقبولا وجود آثار صغيرة للمياه في مناطق الصرف الصحي ، في حين أن المياه التي تصل إلى الأجزاء الحية ، أو مركبات الكبسولات ، أو المحطات الطرفية ، أو المستشعرات ، أو حواجز العزل تعتبر عادة فاشلة.
قبل الاختبار ، يجب فحص المعدات قيد الاختبار وتوثيقها ، بما في ذلك حالة العلبة والأختام وإدخالات الكابلات وحالة التشغيل. ثم يتم وضع العينة في وضع التشغيل العادي على القرص الدوار.
لاختبار IPX1 ، تم ضبط الجهاز على تدفق المياه 1 mmm/min ، وتدور العينة في حوالي 1 دورة/دقيقة لمدة 10 دقائق. الغرض من ذلك هو محاكاة تعرض الماء بالتنقيط العمودي في ظل ظروف التركيب العادية.
لاختبار IPX2 ، تميل العينة 15 درجة من وضعها الطبيعي وتتعرض في أربعة اتجاهات مختلفة. يزداد معدل تدفق المياه إلى 3 مللي/دقيقة ، مع اختبار كل موضع لمدة دقيقة.
بعد التعرض ، يتم فحص المنتج للدخول الضار. يقوم المهندسون عادة بفحص الأجزاء الحية ، تجاويف الموصل ، مناطق الدبورة ، شاشات العرض ، أسطح العزل ، المفاتيح ، ونقاط دخول الكابلات. غالبًا ما يتم إجراء الفحوصات الوظيفية قبل وبعد فتح العلبة.
تعتمد نتائج الاختبارات الموثوقة بشكل كبير على الإعداد الصحيح. يجب أن توفر صينية التنقيط توزيعًا موحدًا للمياه من خلال فتحات نظيفة دون عوائق. إن استقرار إمدادات المياه والتحكم في التدفق مهمان لأن تقلبات الضغط يمكن أن تؤثر على مستوى التعرض.
يجب وضع العينة في أقرب وقت ممكن إلى حالة التثبيت الحقيقية. يمكن أن يؤثر اتجاه الكبل ، وتوجه التثبيت ، ومسارات الصرف بشكل كبير على سلوك الماء أثناء الاختبار.
تشمل الأنظمة المهنية عادة:
ترشيح المياه للحد من انسداد ثقب بالتنقيط
ارتفاع عينة قابل للتعديل
دوران القرص الدوار مستقر
التحكم في التدفق والتوقيت القابل للبرمجة
هياكل داخلية من الفولاذ المقاوم للصدأ SUS304
تساعد هذه الميزات على تحسين إمكانية التكرار أثناء الاستخدام المختبري المستمر.
على الرغم من أن الإجراء بسيط نسبيًا ، إلا أن أخطاء الاختبار شائعة.
تتضمن المشكلات النموذجية ما يلي:
باستخدام معدل تدفق IPX1 أثناء اختبار IPX2
اختبار IPX2 في اتجاه مائل واحد فقط
بدء الموقت قبل استقرار التدفق
تجاهل الثقوب المسدودة بالتنقيط
توجيه الكابل غير الصحيح الذي يخلق مسارات مياه غير واقعية
تخطي الفحص الوظيفي بعد التعرض
مشكلة واحدة شائعة في اختبار الموصل هي تتبع المياه على طول الكابل. إذا تم توجيه الكابل بشكل مختلف عن حالة التثبيت الحقيقية ، فقد لا تعكس نتيجة الاختبار الأداء الميداني الفعلي.
يجب أن يوفر الجهاز الجيد ظروف اختبار مستقرة وقابلة للتكرار وسهلة التحكم بدلاً من مجرد توليد مياه نازفة.
تشمل نقاط الاختيار المهمة ما يلي:
تحكم دقيق في التدفق 1 mm-min و 3 mm-min
ثقب بالتنقيط موحد من من من من من
دوران القرص الدوار مستقر حول 1 ص/دقيقة
موثوقة 15 درجة وظيفة الميل
وضع عينة قابل للتعديل
نظام تدوير المياه وفلترة المياه
هيكل من الفولاذ المقاوم للصدأ SUS304
شاشة تعمل باللمس وحدة تحكم للبرمجة
نافذة المراقبة للمراقبة
حماية السلامة للتسرب ونقص المياه
بالنسبة للمختبرات التي تجري اختبارات متكررة عبر منتجات متعددة أو دفعات الإنتاج ، تساعد الأتمتة على تقليل أخطاء المشغل وتحسين الاتساق.
في عملية تطوير المنتجات ، غالبًا ما يكون اختبار IPX1 و IPX2 مجرد الخطوة الأولى للتحقق من العلبة. تتطلب العديد من المنتجات أيضًا مستويات مقاومة للماء أعلى أو حماية من دخول الغبار وفقًا لـ IEC ، والمعايير ذات الصلة.
توفر صناعة LIB مجموعة كاملة من غبار IP ومعدات اختبار مقاومة للماء ، بما في ذلك:
معدات اختبار مضادة للماء
معدات اختبار دخول الغبارتصنع صناعة LIB أيضًا غرف اختبار الحماية من الغبار لاختبار IP5X و IP6X. تشمل الأنظمة النموذجية:
|  |

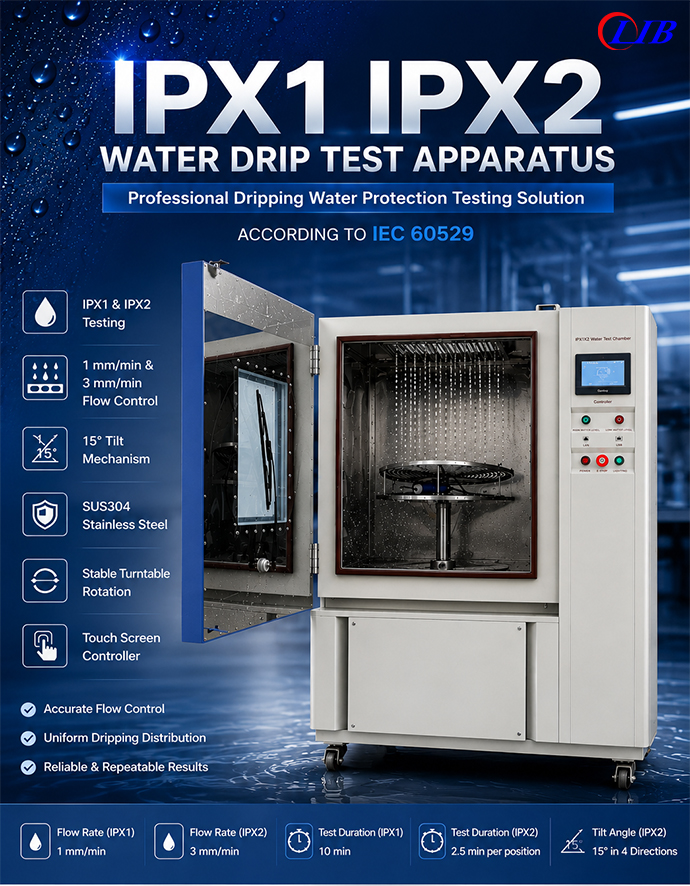

تم تصميم جهاز اختبار تقطير الماء IPX1 IPX2 لصناعة LIB لمحاكاة التقطير المستقر والاستخدام المختبري طويل الأجل. يدعم النظام اختبار IPX1 بسرعة 1 مم/دقيقة لمدة 10 دقائق واختبار IPX2 بسرعة 3 مم/دقيقة بأربعة مواضع 15 درجة.
يستخدم الجهاز:
● ثقب بالتنقيط مع 20 تباعد
هيكل القرص الدوار قابل للتعديل
شاشة ملونة تعمل باللمس قابلة للبرمجة
نظام تدوير وتنقية المياه
SUS304 غرفة العمل من الفولاذ المقاوم للصدأ وقطع اتصال المياه
بالنسبة لمصنعي الموصلات والإلكترونيات ، يساعد التحكم المستقر في التدفق وتحديد المواقع المتكرر المهندسين على مقارنة تصميمات الإغلاق واتساق الإنتاج بشكل أكثر فعالية.
تركز صناعة LIB على معدات اختبار بيئية موثوقة لاختبار مقاومة للماء والغبار والمناخ والتآكل.
لماذا تختار صناعة LIB:
اختبار IEC مستقر ودقيق
هيكل من الفولاذ المقاوم للصدأ SUS304
تتوفر أحجام غرف مخصصة
وحدة تحكم بشاشة تعمل باللمس سهلة الاستخدام
أداء موثوق به للفحوصات المخبرية المستمرة
الدعم الفني المهني
ضمان لمدة 3 سنوات
دعم خدمة مدى الحياة
سواء كانت موصلات اختبار أو إلكترونيات أو منتجات إضاءة أو معدات صناعية ، فإن صناعة lip تساعد العملاء على تحسين موثوقية المنتج من خلال حلول اختبار كاملة مقاومة للماء والغبار.
اتصل بصناعة LIB لمعدات الاختبار البيئية المخصصة والدعم الفني الاحترافي.
تشمل المنتجات الشائعة العبوات الكهربائية والموصلات وإضاءة LED والأجهزة المنزلية الذكية والمعدات الطبية وأجهزة الاستشعار ومحولات الطاقة والمنتجات الإلكترونية الداخلية المعرضة للتكثيف أو الماء المنقط.
نعم. توفر صناعة LIB أنظمة اختبار دخول كاملة مقاومة للماء والغبار ، بما في ذلك معدات مقاومة للماء ، غرف غبار IP5X/IP6X ، غرف الرمل والغبار ، وأنظمة اختبار الموثوقية البيئية المتكاملة.
يمكن وضع الكابل بشكل غير صحيح إنشاء مسارات مياه غير واقعية وإنتاج نتائج غير دقيقة. يجب أن يتطابق إعداد الاختبار مع حالة التثبيت المقصودة كلما أمكن ذلك.
