IP65 هو أحد أكثر تصنيفات الحماية من الدخول شيوعًا والمُعرَّفة بموجب IEC 60529، ولكن غالبًا ما يُساء فهمه على أنه يتم التحقق منه بواسطة "جهاز اختبار IP65" واحد (IP65 tester). في الواقع، IP65 هو نتيجة مُركَّبة من تقييمين مستقلين:
IP6X: حماية كاملة من دخول الغبار
IPX5: حماية من نفاثات المياه من أي اتجاه
هذا يعني أنه لا يوجد جهاز واحد شامل يقوم "باختبار IP65" في خطوة واحدة. بدلاً من ذلك، يعتمد المصنعون على نظامين منفصلين ولكن متكاملين للاختبار للتحقق من الامتثال. لا يتم تحقيق تصنيف IP65 إلا عند اجتياز كلا الاختبارين بنجاح في ظل ظروف مختبرية مُتحكَّم بها وقابلة للتكرار.
فهم هذا التمييز أمر بالغ الأهمية لبناء عملية موثوقة لضمان الجودة وتجنب التفسيرات المبسطة لاختبارات الحماية من الدخول.

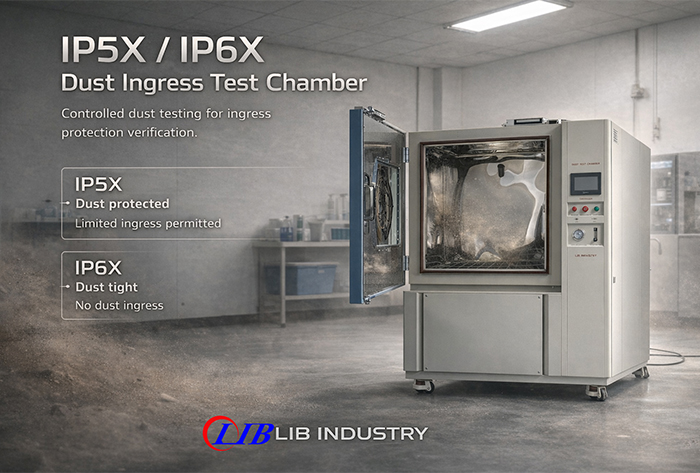

تم تصميم نظام اختبار الغبار IP6X لتقييم ما إذا كان الغلاف محكم الإغلاق تمامًا ضد الجسيمات الدقيقة. يحاكي البيئات التي يكون فيها التعرض للغبار مستمرًا وكثيفًا وشديد الاختراق.
يعمل النظام عن طريق إنشاء بيئة معلقة مُتحكَّم بها من الغبار داخل حجرة محكمة الإغلاق:
يتم إدخال مسحوق تلك ناعم موحد ومعياري إلى الحجرة
يحافظ نظام تدوير على تعليق الغبار بشكل موحد
تضمن ديناميكيات تدفق الهواء توزيع الجسيمات بالتساوي
قد تتعرض عينات الاختبار لضغط سلبي (حسب متطلبات التصميم)
الهدف هو محاكاة التعرض طويل الأمد للغبار في ظل ظروف مُسرَّعة مع الحفاظ على قابلية التكرار والاتساق.
اتساق حجم جسيمات الغبار (عادةً ≤75 ميكرومتر)
تركيز غبار ثابت طوال دورة الاختبار
سرعة تدفق هواء مُتحكَّم بها لضمان انتظام التعليق
سلامة إغلاق الحجرة لمنع التداخل الخارجي
يتحقق نظام IP6X من شرط أداء حاسم واحد:
لا يجب أن يحدث أي دخول للغبار يمكن أن يؤثر على تشغيل المنتج أو سلامته.
هذا يجعله خطوة أساسية للتحقق من صحة الأغلفة المحكمة الإغلاق المستخدمة في الإلكترونيات الدقيقة والأنظمة الصناعية.

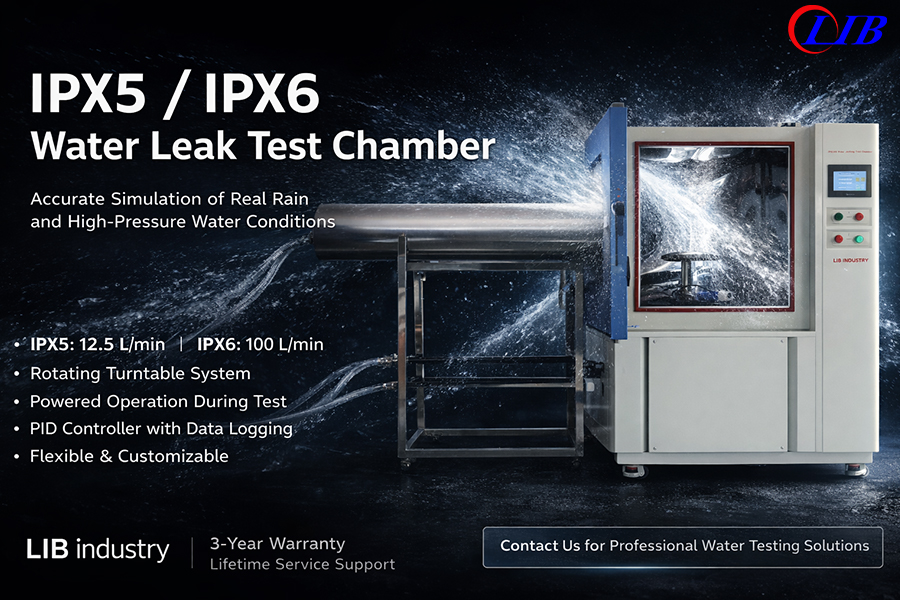

يقوم نظام اختبار نفاثة الماء IPX5 بتقييم قدرة الغلاف على تحمل الماء المُقذوف من فوهة تحت ضغط مُتحكَّم به. على عكس اختبار الغمر، يركز IPX5 على مقاومة تأثير الماء الديناميكي.
يُولِّد النظام نفاثة ماء مُعايرة باستخدام إعداد هيدروليكي مُتحكَّم به:
يتم ضغط الماء وتوصيله من خلال فوهة قياسية بقطر 6.3 مم
يتم توجيه تيارات النفاثة إلى عينة الاختبار من زوايا متعددة
يمكن تدوير العينة أو إعادة وضعها لتغطية تعرض كامل
يظل التدفق والضغط مستقرين طوال دورة الاختبار
يحاكي هذا التعرض في العالم الحقيقي مثل العواصف المطرية أو رذاذ الماء الموجه.
المعيار | المتطلب النموذجي | الوظيفة |
قطر الفوهة | 6.3 مم | تشكيل نفاثة IPX5 القياسية |
معدل تدفق الماء | ~12.5 لتر/دقيقة | يضمن كثافة رش متسقة |
ضغط الماء | نطاق مُتحكَّم به | يحافظ على استقرار النفاثة |
مدة الرش | مُحدَّدة حسب المعيار | يضمن تعرضًا قابلًا للتكرار |
يتحقق نظام IPX5 من أن:
نفاثات الماء من أي اتجاه يجب ألا تسبب دخولًا ضارًا إلى الغلاف.
وهي خطوة تحقق حاسمة للمعدات الخارجية وشبه المكشوفة.
على الرغم من أن كلاً من IP6X وIPX5 جزء من التحقق من الحماية من الدخول، إلا أنهما يعملان على مبادئ فيزيائية مختلفة تمامًا.
النظام | مستوى IP | وسيط الاختبار | متغير التحكم الأساسي | التركيز الهندسي |
|
