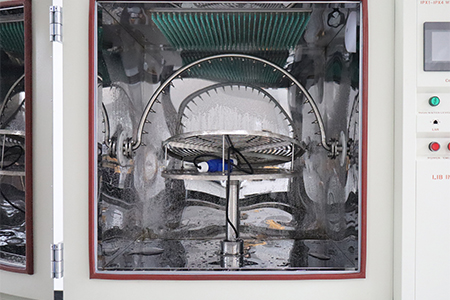

آلة اختبار مقاومة للماء LIB تتضمن IPX1 IPX2 IPX3 IPX4 درجات مقاومة للماء في غرفة عمل واحدة. تلبي ماكينة الاختبار liber المقاومة للماء معايير IEC وغيرها من المعايير ، وتستخدم بشكل رئيسي لمصابيح السيارات ، وأداء المساحات ، وشريط مقاوم للماء ، وأجهزة القاطرات ، وحماية العلبة الكهربائية ذات الجهد المنخفض وغيرها من اختبارات الأداء المقاومة للماء.
الموديل: RD-800C، RD-1200C
المعايير: GJB 150.8-86، ISO 20653، IEC 60529، IPX1، IPX2، IPX3، IPX4، IPX5، IPX6، UL 50E، UL 1598، UL 153، UL 1573، UL 60950-1
تم تصميم جهاز اختبار مقاومة الماء LIB لمحاكاة مستويات مختلفة من التقطير والرش والرذاذ لتقييم مقاومة المنتج للماء.
1. هيكل جهاز اختبار مقاومة الماء: مصنوع من الفولاذ المقاوم للصدأ عالي الجودة SUS304، وقد تم معالجة جميع الأسطح الملحومة والمقاطع العرضية كيميائيًا لمنع الصدأ وضمان المتانة والاستقرار.
2. جهاز التقطير: يُستخدم لاختبارات IPX1 وIPX2، ويتكون عادةً من صينية تقطير وفتحة تقطير وجهاز تحكم لضبط سرعة وكمية التقطير. يعتمد حجم صينية التقطير على حجم غرفة الاختبار. تبلغ معدلات تدفق الماء في اختبارَي IPX1 وIPX2 1 مل/دقيقة و3 مل/دقيقة على التوالي.
3. أنبوب متذبذب: يُستخدم في اختبارات IPX3 وIPX4، ويتكون من أنبوب دوار مزود بفتحات لرش الماء موزعة على طوله. يقوم المحرك بتحريك الأنبوب المتذبذب ليتحرك ذهابًا وإيابًا، مما يسمح برش الماء بزوايا مختلفة. تتوفر الأنابيب المتذبذبة بأحجام اختيارية: 200 مم، 400 مم، 600 مم، 800 مم، 1000 مم، 1200 مم، 1400 مم، 1600 مم، ويعتمد عدد الفوهات على نصف قطر الأنبوب. تبلغ المسافة بين الفوهات 50 مم، وقطر كل فوهة 0.4 مم.
4. جهاز تثبيت العينة: يستخدم لإصلاح العينة ليتم اختبارها لضمان وضعها المستقر أثناء الاختبار ومنعها من غسلها بالماء. يوجد جهاز تزويد بالطاقة مقاوم للماء على القرص الدوار لتنشيط جزء الاختبار واستعادة ظروف الاختبار الأكثر واقعية. ارتفاع الجدول لاختبارات IPX1 و x2 هو ~ ipxour الدوار ويمكن تعديله. تم تجهيز القرص الدوار بمقرص إمالة 15 درجة لاختبار IPX2 ، والذي تتم إزالته عند إجراء IPX1. في اختباري IPX3 و IPX4 ، تبلغ سرعة القرص الدوار 1 دورة في الدقيقة ، وارتفاع القرص الدوار هو ~ ، وهو قابل للتعديل.
5. نظام تدوير المياه ومعالجتها: بما في ذلك خزان المياه ، والمضخة ، والفلتر ، وما إلى ذلك ، لتوفير المياه النظيفة وتحقيق إعادة تدوير المياه. تم تصميم LIB خصيصًا لمجموعة من نظام ترشيح المداخل الأوتوماتيكي لتصفية الشوائب في صفيحة من الجسيمات ، مما يضمن التدفق السلس لنظام الرش.
6. نظام التحكم: نظام PID الذكي القابل للمس ، يمكن تعيين معلمات الاختبار ، مثل الزاوية المتذبذبة ، والسرعة ، ووقت الماء ، وما إلى ذلك ، وعرض ومراقبة حالة الاختبار في الوقت الفعلي ، يمكن تصدير بيانات الاختبار.
نموذج | RD-800C | RD-1200C |
الأبعاد الداخلية (مم) | 900*950*950 | 1300*1350*1370 |
الأبعاد الكلية (مم) | * من الفولاذ المقاوم للصدأ (باستثناء أنابيب الفولاذ المقاوم للصدأ) | * من الفولاذ المقاوم للصدأ (باستثناء أنابيب الفولاذ المقاوم للصدأ) |
حجم مفيد (ل) | 810 | 2400 |
حجم صينية التنقيط | 600*600 | 1000*1000 |
نصف قطر الأنبوب المتذبذب | 400 مللي متر | 600 مللي متر |
أنبوب نفث المياه | ||
قطر ثقب الرش | φ0.4 ملم | |
مباعدة الثقب | 50 أو | |
زاوية تأرجح لأنبوب متذبذب | 0 ~ ±180 درجة (قابل للتعديل) | |
فوهات نفاثة | IPX5: Dia6.3mm ، IPX6: Dia12.5mm | |
مسافة الطائرة | ويويدي ~ 3 متر | |
سرعة دوران القرص الدوار | 1r/min (سرعة قابلة للتعديل) | |
وحدة تحكم | وحدة تحكم بشاشة تعمل باللمس LCD ملونة قابلة للبرمجة ، اتصال إيثرنت ، منفذ USB | |
نظام إمدادات المياه | خزان مياه ، مضخة معززة ، إمداد مياه أوتوماتيكي ، نظام تنقية المياه | |
جهاز السلامة | حماية درجة الحرارة الزائدة ؛ حماية التيار الزائد ؛ حماية من نقص المياه ؛ حماية تسرب الأرض ؛ حماية تسلسل المرحلة | |
المواد الخارجية | صفيحة فولاذية مع طبقة واقية | |
مواد داخلية | الفولاذ المقاوم للصدأ SUS304 | |
نافذة المراقبة | زجاج عازل بطبقة مزدوجة مع ممسحة | |
آلة الاختبار المقاومة للماء هي جهاز متخصص يستخدم لتقييم أداء المنتجات المقاوم للماء ، ويستند مبدأ عملها على المحاكاة الدقيقة لمستويات مختلفة من التنقيط والتنقيع والرش. من خلال سلسلة من الأجهزة وأنظمة التحكم المصممة بعناية ، يتم إجراء اختبارات اتصال المياه القياسية على عينات الاختبار لتحديد ما إذا كانت مقاومة الماء للعينة تفي بـ IPX1 و IPX2 و IPX3 المقابلة ، متطلبات فئة IPX4.
1. اختبار IPX1: يتم وضع العينة على القرص الدوار مع الجهاز الثابت ، يبدأ صندوق التنقيط في العمل ، ويسقط الماء عموديًا عبر فتحة التنقيط بسرعة محددة على سطح العينة. عن طريق ضبط صندوق التنقيط ، يتم التحكم في كمية التنقيط ووقت التنقيط لمحاكاة بيئة التنقيط الطفيف.
2. اختبار IPX2: مشابه لـ IPX1 ، ولكن يجب وضع العينة عند الميل ، عادة عند زاوية ميل 15 درجة ، ولا يزال جهاز التنقيط يقطر عموديًا ، بحيث تسقط قطرات الماء على العينة بزاوية ميل معينة.
3. اختبار IPX3: يتم استخدام الأنبوب المتذبذب لرش الماء ، ويتم تشغيل الأنبوب المتذبذب بواسطة المحرك للتأرجح. يتم رش الماء من ثقب الثقب على الأنبوب المتذبذب لإنشاء تأثير المطر ، ورش العينة في جميع الاتجاهات. عن طريق ضبط زاوية التأرجح والسرعة وتدفق المياه للأنبوب المتذبذب ، يتم محاكاة كثافة المياه المختلفة.
4. اختبار IPX4: على أساس IPX3 ، زيادة قوة ونطاق حقن المياه. قد يكون ثقب أنبوب التأرجح أصغر ، مع زيادة ضغط الرش ، أو قد يتم زيادة عدد الرشاشات للتأثير على العينة مع تيار مائي أكثر كثافة وانتشاراً.
أثناء الاختبار ، يرسل نظام تدوير المياه باستمرار المياه مرة أخرى إلى الخزان ، الذي يتم تصفيته ومعالجته مرة أخرى للاختبار لتوفير المياه والحفاظ على جودة المياه نظيفة. يتحكم نظام التحكم بدقة في كل معلمة اختبار ويراقب حالة الاختبار في الوقت الفعلي لضمان دقة الاختبار وتكراره.
بعد اكتمال الاختبار ، وفقًا لأداء العينة ، مثل ما إذا كان هناك ماء ، أو تسرب ، وما إلى ذلك ، لتحديد ما إذا كان أداء المنتج المقاوم للماء يلبي متطلبات درجة مقاومة الماء IP المقابلة.
آلة اختبار مقاومة للماء لديها مجموعة واسعة من التطبيقات ، بما في ذلك على سبيل المثال لا الحصر الحقول التالية:
1. الإلكترونيات: تستخدم آلة اختبار مقاومة للماء لاختبار الأداء المقاوم للماء للهواتف المحمولة والأجهزة اللوحية وأجهزة الكمبيوتر المحمولة وأجهزة TVS وأجهزة الصوت وأجهزة الشحن ومحولات الطاقة وغيرها من المنتجات الإلكترونية.
2. السيارات: يمكن لآلة الاختبار المقاومة للماء إجراء اختبار مضاد للماء لقطع غيار السيارات مثل الأضواء ، وأجهزة الاستشعار ، وألواح التحكم ، وشواحن السيارات ، وأجهزة التحكم في نوافذ الطاقة ، وما إلى ذلك ، لضمان تشغيلها الطبيعي في ظل ظروف الطقس المختلفة.
3. الإضاءة: آلة اختبار مقاومة للماء تختبر القدرة المقاومة للماء لمصابيح الشوارع ، الأضواء الخارجية ، أغطية المصابيح ، وما إلى ذلك ، لضمان موثوقية معدات الإضاءة في البيئات الرطبة أو المطر.
4. الأجهزة: جميع أنواع أدوات القياس وأدوات التحكم وأجهزة الاستشعار وغيرها من اختبارات الأداء المقاومة للماء للتكيف مع بيئة العمل المعقدة.
