كيفية التحقق من موثوقية الموصل الصناعي باستخدام غرفة اختبار الغاز المختلط
غالبًا ما تفشل موصلات المعدات الصناعية قبل وصول الماكينة الرئيسية إلى نهاية عمر الخدمة. في خزانة التحكم في المحرك ، أو مركبة التعدين ، أو محطة معالجة مياه الصرف الصحي ، أو حاوية التشغيل الآلي في الهواء الطلق ، موصلات تحمل الطاقة ، وإشارات الاستشعار ، والبيانات ، وأوامر السلامة. يمكن أن يؤدي الارتفاع الصغير في مقاومة التلامس إلى قراءات غير مستقرة أو إغلاق متقطع أو محطات محمومة أو توقف إنتاج كامل.
غرفة اختبار الغاز المختلطتساعد الشركات المصنعة على تقييم موثوقية الموصل تحت ظروف الغاز والتآكل والرطوبة ودرجة الحرارة التي يتم التحكم فيها قبل النشر الميداني.
الموصلات هي مكونات صغيرة مع تأثير فشل عاليةتستخدم الموصلات الصناعية على نطاق واسع في خزانات PLC ومحركات السيارات وأجهزة الاستشعار والروبوتات وأنظمة السكك الحديدية وصناديق الطاقة الخارجية ومعدات التحكم في العمليات. على الرغم من صغر حجمها ، إلا أنها تجلس في تقاطعات كهربائية حرجة.
عند حدوث التآكل ، تشمل العلامات المبكرة إشارات غير مستقرة أو أخطاء اتصال أو انخفاض الجهد أو التسخين المحلي عند نقاط الاتصال. قد تؤدي هذه المشكلات في النهاية إلى تعطل المعدات وصعوبة استكشاف الأخطاء وإصلاحها ، حتى عندما لا يزال الموصل يظهر بشكل مرئي.
لذلك ، يجب أن يتجاوز اختبار الموثوقية الفحوصات الميكانيكية مثل قوة الإدراج ، وكذلك التحقق من الأداء الكهربائي المستقر بعد التعرض لبيئات تآكل.
غالبًا ما تحتوي البيئات الصناعية على ملوثات مثل مركبات الكبريت وأكاسيد النيتروجين والكلوريدات والرطوبة غير الموجودة في الظروف الداخلية النظيفة.
تشمل التطبيقات النموذجية عالية المخاطر ما يلي:
· خزانات تحكم خارجية في المناطق الساحلية أو الصناعية
· أنظمة التشغيل الآلي في مصانع المعالجة الكيميائية
· أنظمة الاستشعار والمضخات في مرافق معالجة مياه الصرف الصحي
· معدات الطاقة والتعدين والسكك الحديدية تتعرض لظروف خارجية قاسية
في هذه البيئات ، يصبح اختبار التآكل خطوة ضرورية للحد من حالات الفشل غير المتوقعة في المجال.

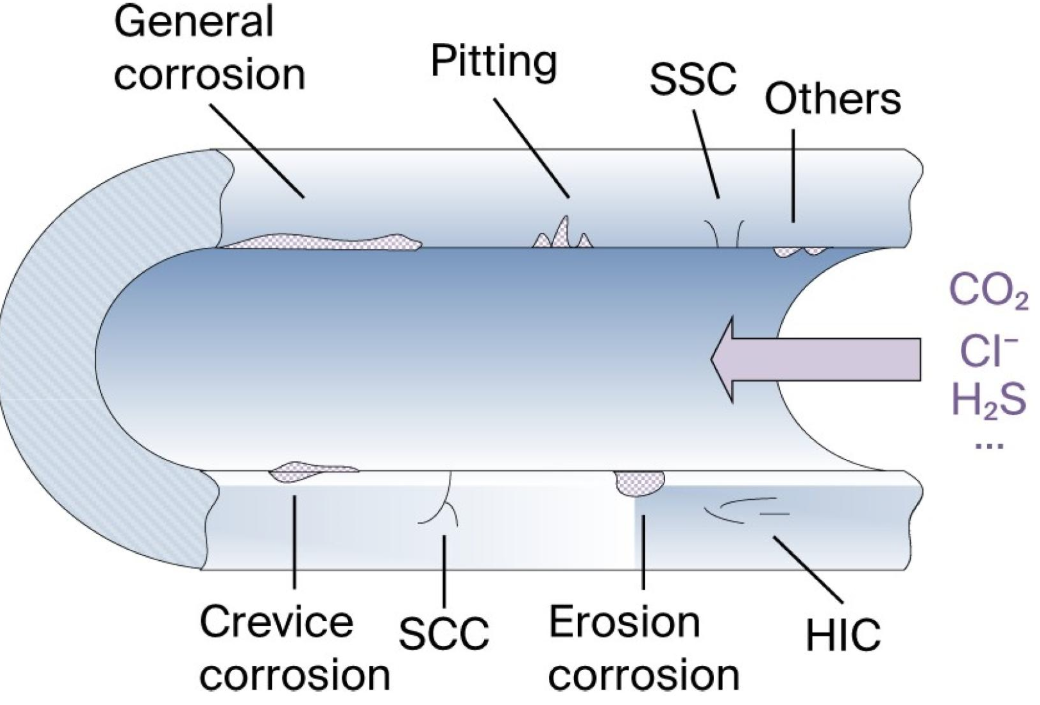

يحدث تآكل الموصل بسبب التأثيرات المجمعة لنوع الغاز والرطوبة والمواد المعدنية وجودة الطلاء ووقت التعرض. قد يجتاز الموصل الفحص البصري ولكنه لا يزال يتحلل كهربائيًا بعد التعرض.
يمكن أن يشكل كبريتيد الهيدروجين أغشية كبريتيد على أسطح النحاس والفضة. ثاني أكسيد الكبريت قد يسرع التآكل الحمضي في ظل الظروف الرطبة. تزيد أكاسيد النيتروجين من أكسدة السطح ، في حين أن الكلور يمكن أن يسبب هجومًا سريعًا حتى بتركيزات منخفضة جدًا.
لاختبار الموصل ، يتم التحكم في هذه الغازات عادة عند مستويات ppb لأن الاتصالات الكهربائية حساسة للغاية لطبقات التآكل الرقيقة التي يمكن أن تؤثر على إشارات التيار المنخفض أو الجهد المنخفض.
يعد اختبار الغاز المتدفق المختلط مهمًا بشكل خاص للعدسات المطلية مثل أنظمة الذهب والقصدير والنيكل والفضة ، حيث قد تتعرض نقاط الضعف مثل المسام أو الحواف أو مناطق التجعيد.
التأثير الأكثر أهمية للتآكل ليس المظهر ، ولكن تدهور الأداء.
وتشمل القضايا الشائعة ما يلي:
· زيادة مقاومة الاتصال
· عدم استقرار الإشارة في دوائر التيار المنخفض
· انخفاض موثوقية التزاوج
· تشكيل الأفلام السطحية في مناطق الاتصال
بالنسبة للموصلات الصناعية ، تعد مقاومة التلامس مقياس تقييم رئيسي ، ويجب تحديد التغييرات المسموح بها وفقًا لنوع التطبيق والحمل الحالي ومتطلبات النظام.
 |  |

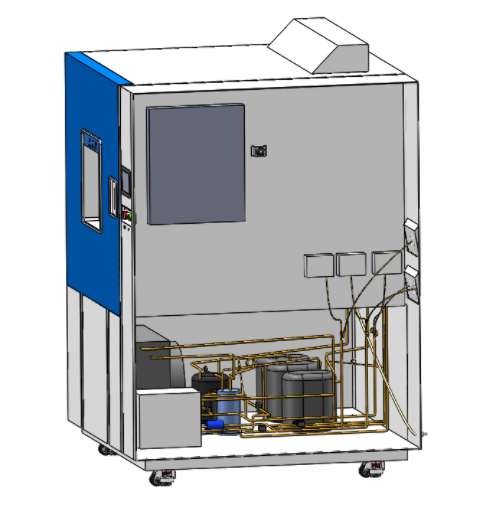

غرفة اختبار الغاز المختلط هي غرفة اختبار بيئية تستخدم لفضح العينات إلى الغازات المسببة للتآكل التي يتم التحكم فيها ودرجة الحرارة والرطوبة وتدفق الهواء. لاختبار موثوقية الموصل ، فإنه يخلق جوًا صناعيًا قابلاً للتكرار داخل غرفة العمل.
نادرًا ما يحدث التلوث الصناعي الحقيقي بسبب غاز واحد فقط. قد يواجه الموصل المثبت في مصنع مياه الصرف الصحي أو ورشة العمل الكيميائية أو صندوق التحكم الخارجي مزيجًا من HCO ، SO₂ ، NO₂ ، clide ، الأكسجين ، الرطوبة ، ودرجة الحرارة.
يمكن لغرفة اختبار الغاز المختلط إدخال غازات متعددة بنسب يتم التحكم فيها مع الحفاظ على الرطوبة ودرجة الحرارة الثابتة. لاختبار موثوقية الموصل الصناعي ، هذا أقرب إلى التعرض الميداني من اختبار الغاز الواحد. يسمح للمهندسين بمقارنة المواد ، سمك الطلاء ، تصميمات الختم ، هياكل الاتصال ، وطرق تجميع الكابلات تحت نفس الضغط.
مقارنة باختبارات عامل واحد مثل رش الملح أو التعرض للرطوبة ، يمثل اختبار الغاز المختلط بشكل أفضل آليات التآكل المجمعة الموجودة في البيئات الصناعية.
يبدأ اختبار الموصل الموثوق بمعلمات محددة جيدًا تتطابق مع بيئات التطبيقات الحقيقية ومتطلبات المنتج.
تشمل غازات الاختبار الشائعة hoy s و SO₂ و NO₂ و clive. تدعم غرفة اختبار الغاز المختلط بالصناعة LIB اختبار تآكل الغاز الفردي والمختلط مع تحكم مستقل في قناة الغاز.
تتضمن شروط الاختبار النموذجية ما يلي:
المعلَمة | نطاق اختبار نموذجي أو الإعداد |
تركيز soCO | GB-ppb ± 20 ppb ، قابل للتعديل |
تركيز h، s | 10-10000 ppb ± 20 ppb ، قابل للتعديل |
تركيز أكسيد الكربون | GB ppb ± 20 ppb ، قابل للتعديل |
تركيز ثاني أكسيد الكربون | 10-20 ppb ± 5 ppb ، قابل للتعديل |
نطاق درجة الحرارة | 15 ℃-80 ℃ |
مجموعة الرطوبة | من من من من |
معدل تغيير الهواء | 3-10 مرات/ساعة |
عندما يتم تطبيق IEC-2-60 ، عادة ما تستخدم أجواء اختبار مثل 25 ℃-30 ℃ ،-من من حيث اجواء الاختبار ، وتركيزات الغاز المحددة على مستوى ppb. تتراوح فترات الاختبار القياسية من 4 إلى 21 يومًا حسب مستوى الشدة.
في اختبار الغاز المختلط ، تؤثر الرطوبة وتدفق الهواء بشكل مباشر على اتساق التآكل. تستخدم معظم اختبارات الموصل الصناعي ، في حين يمكن اختيار الرطوبة العالية لأقسى الظروف.
يضمن سعر صرف الهواء المستقر (3-10 مرات/ساعة) توزيعًا موحدًا للغاز ويحسن إمكانية تكرار الاختبار عبر العينات.
تعتمد مدة الاختبار على الغرض من التحقق:
دورات قصيرة: فحص المواد والمقارنة
10-14 يوم: التحقق من التصميم
21 يومًا: تقييم عالي الموثوقية
يمكن اختبار كل من الظروف المتزاوجة وغير المتزاوجة. يركز التعرض غير المجمّع على التآكل الملامس المباشر ، بينما يقيّم الاختبار التزاوج الثبات الوظيفي بعد التجميع.
تضمن عملية الاختبار المنظم أن تعكس النتائج الأداء في العالم الحقيقي بدلاً من التعرض المختبري فقط.
يجب توثيق تجميعات الموصلات والمحطات الطرفية والعلب وسلك الكابلات بشكل كامل قبل الاختبار. يجب تسجيل القيم الكهربائية الأولية (مقاومة التلامس ومقاومة العزل) والظروف البصرية.
يجب وضع العينات لتجنب الاتصال مع بعضها البعض ، ويمكن استخدام القسائم المرجعية (مثل النحاس) للتحقق من شدة التآكل.
تركيز غاز البرنامج ودرجة الحرارة والرطوبة وتدفق الهواء والمدة وفقًا لمعايير الاختبار أو مواصفات العميل.
حالة المثال:
30 ℃ ، من من من ثنايا 10 ppb ، و NO₂ pppb ، و Cl₂ 10 ppb ، و SO₂ ppb
بالنسبة للاختبار IEC-2-60 ، يجب تسجيل إمكانية التتبع الكامل للمعلمات (مستويات الغاز ، والقدرة على التحمل ، وتدفق الهواء ، والمدة) في التقرير.
تركيز الغاز المستقر ودرجة الحرارة والرطوبة أمر بالغ الأهمية لنتائج قابلة للتكرار. يتطلب النظام الموثوق به تحكمًا دقيقًا في الغاز ، وتدفق هواء موحد ، ومراقبة مستمرة.

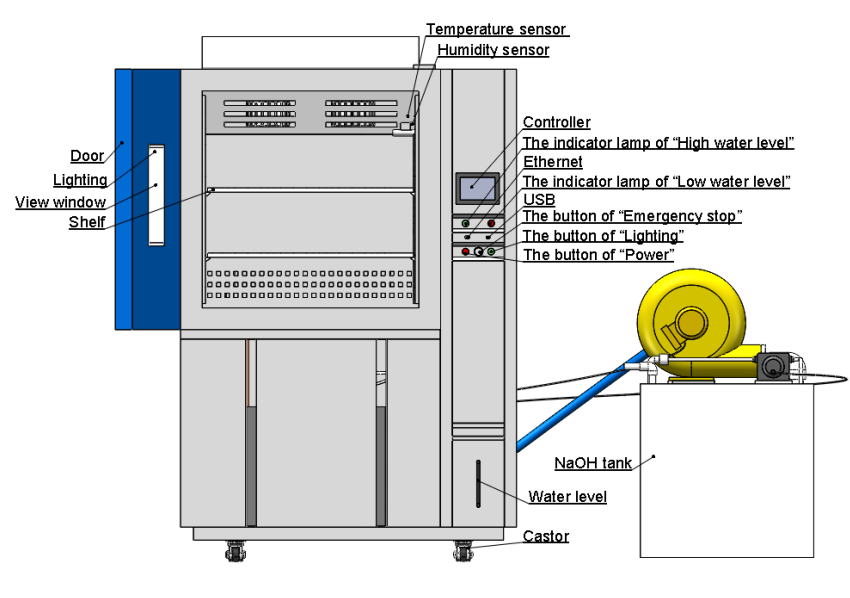

تتميز غرفة اختبار الغاز المختلط LIB بمستشعرات غاز مستقلة ، ودوران هواء الطرد المركزي ، ووحدة تحكم قابلة للبرمجة ، ووصلة إيثرنت/كمبيوتر ، وتصميم غرفة العمل SUS316 المقاوم للتآكل لضمان التشغيل المستقر على المدى الطويل.
بعد التعرض ، يجب تثبيت العينات قبل القياس. يقارن المهندسون عادة بيانات ما قبل الاختبار وما بعده لتقييم تغييرات الأداء.
وتشمل عمليات التفتيش الرئيسية ما يلي:
تغيير مقاومة الاتصال
مقاومة العزل
الاستمرارية الكهربائية
مراقبة تآكل السطح
تحليل حالة الطلاء
الفحص المجهري
قوة التزاوج/unmating
سلامة الختم والسكن
يجب تحديد معايير القبول النهائي وفقًا لنوع تطبيق الموصل ، خاصةً بين موصلات الطاقة والإشارة.
يجب أن تجيب بيانات الاختبار على سؤال عملي واحد: هل يمكن للموصل أن يستمر في العمل بأمان وثبات بعد التعرض للغاز الأكّال ؟
غالبًا ما يكون تغيير مقاومة الاتصال أول نقطة بيانات. قد يمر الموصل إذا ظلت زيادة المقاومة ضمن الحد المتفق عليه ولم تحدث دائرة مفتوحة متقطعة. يمكن أيضًا فحص مقاومة العزل والأداء العازل عند استخدام الموصل في معدات الجهد العالي.
لموصلات الإشارة ، حتى تدهور السطح الطفيف قد يسبب ضوضاء. بالنسبة لموصلات الطاقة ، قد يزيد التآكل من الحرارة عند نقطة الاتصال. يجب أن تتضمن تقارير الاختبار القيم الأولية ، والقيم النهائية ، وتغيير المقاومة ، والحالة المرئية ، وأي أحداث غير طبيعية أثناء التعرض.
يساعد الفحص المادي على شرح النتائج الكهربائية. قد تشير الأغشية الداكنة أو منتجات التآكل الخضراء أو الرواسب البيضاء أو تأليب أو هجوم الحافة أو تصفيح الطلاء إلى ضعف المادة أو العملية. يمكن أن يكشف الفحص المجهري عن التآكل في المسام أو الخدوش أو طبقات التجعيد أو المعدن الأساسي المكشوف.
إذا أظهر تصميمان للموصل قيم مقاومة مماثلة ولكن أحدهما يعاني من تآكل مرئي شديد ، فقد يكون التصميم الأنظف أكثر أمانًا للاستخدام على المدى الطويل.
لمصنعي الموصلات وموردي المعدات الصناعية ، تؤثر قدرة الغرفة على جودة الاختبار مباشرة.
غرفة اختبار الغاز المختلط LIB تدعم التحكم في مستوى ppb من SO₂ و hoy s و NO₂ و Cl₂. يمكن مراقبة كل قناة غاز والتحكم فيها بشكل مستقل ، مما يساعد على الحفاظ على تكرار اختبار الغاز المختلط عبر الدفعات.
تغطي الغرفة 15 ℃-80 ℃ و-47 RH ، مع تذبذب درجة الحرارة ± من من من من من من حيث درجة الحرارة ، والانحراف في درجة الحرارة من حيث درجة الحرارة ± وrh من حيث الانحراف. هذا يسمح باختبارات الموصل للجمع بين التعرض للملوثات مع إجهاد الرطوبة المستقر.
اختبار الغاز الأكالة يتطلب التشغيل الآمن. تتضمن الغرفة عادم الغاز ، قفل الباب الكهرومغناطيسي ، الحماية من درجة الحرارة الزائدة ، الحماية من التيار الزائد ، الحماية من نقص المياه ، المرطب لحماية الاحتراق الجاف ، وحماية تسرب الأرض. هذه الميزات مهمة لاختبارات طويلة باستخدام الغازات السامة أو المسببة للتآكل.
يدعم وحدة التحكم القابلة للبرمجة واتصال الكمبيوتر برامج الاختبار القابلة للتكرار ومعالجة البيانات واختبارات التعرض الطويلة الأجل. بالنسبة للمصنعين الذين يديرون التحقق من صحة البحث والتطوير ومراقبة الجودة ، فإن التكرار غالبًا ما يكون مهمًا مثل سعة الغرفة.
صناعة LIBتوفر غرف اختبار بيئية للتآكل ، والمناخ ، والغبار ، ودخول المياه ، واختبار التجوية ، مما يدعم التحقق من الموثوقية الصناعية عبر العديد من الصناعات.
للعملاء اختبار موصلات المعدات الصناعية ، يوفر ليب أكثر من جسم الغرفة. يمكن للشركة دعم اختيار الغرفة ، وتكوين الغاز ، ومناقشة حالة الاختبار ، واحتياجات التشغيل على المدى الطويل. غرفة اختبار الغاز المختلط مناسبة للمكونات الإلكترونية والمواد المعدنية والمجمعات الصناعية وعينات الموصلات وغيرها من المنتجات التي تحتاج إلى بيانات مقاومة التآكل قبل الاستخدام الميداني.
لا توفر صناعة LIB غرف اختبار متقدمة بالغاز المختلط فحسب ، بل تضمن أيضًا دعم العملاء على المدى الطويل معضمان 3 سنوات وخدمة فنية مدى الحياة. يدعم فريقنا إرشادات التركيب والتدريب على العمليات والاستشارة الفنية المستمرة لمساعدتك في الحفاظ على أداء اختبار مستقر وموثوق طوال دورة حياة المعدات.
يفحص اختبار الغاز المختلط كيفية تفاعل موصلات المعدات الصناعية مع الغازات المسببة للتآكل مثل hCO s و SO₂ و NO₂ و clid تحت الرطوبة ودرجة الحرارة المتحكم فيها. يساعد على الكشف عن التآكل الملامس ، وزيادة المقاومة ، وتلف الطلاء ، وعدم استقرار الإشارة قبل استخدام الموصل في البيئات القاسية.
تشمل الغازات الشائعة كبريتيد الهيدروجين وثاني أكسيد الكبريت وثاني أكسيد النيتروجين والكلور. اعتمادًا على التطبيق ، يمكن أيضًا استخدام الأمونيا أو الغازات الأخرى. لاختبار موثوقية الموصل ، يتم التحكم في تركيز الغاز عادة عند مستوى ppb.
يخلق التآكل أغشية أو رواسب على الأسطح المعدنية الملامسة. هذه الطبقات يمكن أن تقلل الموصلية وتزيد من مقاومة الاتصال. في دوائر الإشارة ذات التيار المنخفض ، حتى تغيير المقاومة الصغير يمكن أن يسبب قراءات غير مستقرة أو فشل متقطع.
تشمل الصناعات التي تحتاج عادة إلى هذا الاختبار الأتمتة الصناعية ، ومعدات الطاقة ، والنقل ، وآلات التعدين ، ومعالجة مياه الصرف الصحي ، والاتصالات السلكية واللاسلكية ، والمعدات البحرية ، والمعالجة الكيميائية ، والأنظمة الإلكترونية الخارجية.
