ثبت حالة الشيخوخة RTU من قبل صناعة LIB
لم يعد يتم اختبار الأجهزة الإلكترونية الحديثة في ظل ظروف معطلة أو عدم التحميل.
منتجات مثلRTUs (وحدات طرفية عن بعد)تعمل باستمرار في الحقل ، وتولد حرارة داخلية كبيرة بينما تتعرض لتغير درجات الحرارة البيئية. هذا المزيج منالضغط الحراري الحمل الكهربائيتفرض متطلبات أكبر بكثير على غرفة اختبار درجة الحرارة من الاختبارات البيئية التقليدية.
في التطبيقات عالية التحميل ، فإن التحدي الحقيقي ليس مجرد الوصول إلى درجة الحرارة المستهدفة-إنه كذلكالحفاظ على استقرار درجة الحرارة ، ومعدلات المنحدر ، والتوحيد في حين أن المنتجات نفسها تولد الحرارة.
صناعة LIBمتخصص فيغرفة اختبار درجة الحرارةحلول تتراوح من النماذج القياسية إلى الأنظمة المخصصة بعمق ، مما يمكن العملاء من التحقق من موثوقية المنتج في ظل ظروف التشغيل الحقيقية بدلاً من افتراضات المختبر.
في مكان رائع ، اقترب عميل من صناعة LIB بحثاً عن غرفة اختبار درجة الحرارة لـRTU درجات حرارة عالية ومنخفضة للدراجات واختبارات الشيخوخة.
التطبيق ينطوي على:
رتوس تعمل في وقت واحد
قوة فردية: 10 W لكل وحدة
الحمل الحراري الكلي:، دبليو
نطاق درجة الحرارة الدراجات:0 درجة مئوية إلى 70 درجة مئوية
معدل التبريد المطلوب:1 درجة مئوية/دقيقة (متوسط)
عملية مستمرة تعمل بالطاقة طوال الاختبار
على عكس الاختبارات البيئية التقليدية ، يتطلب هذا المشروع أداء الغرفة بشكل موثوقتحت الحمل الكهربائي والحراري الكاملليس فقط في ظل ظروف فارغة أو تحميل خفيف.
يمثل الحفاظ على معدل تبريد 1 درجة مئوية/دقيقة مع تبديد الحرارة من RTUs النشط تحديًا هندسيًا كبيرًا. أي هامش تبريد غير كافٍ أو عدم توازن تدفق الهواء أو عدم استقرار التحكم من شأنه أن يضر بإمكانية تكرار الاختبار والموثوقية على المدى الطويل.
أصبح هذا الشرط العامل المحدد لتصميم النظام بأكمله.
لضمان الأداء المستقر على مدار سنوات التشغيل ، تجاوزت صناعة LIB متطلبات خط الأساس للعميل وقدمت العديد من تدابير التصميم ذات القيمة المضافة.
تم تقدير الوزن المشترك لعربات RTUs والشيخوخة بـتقريبا.

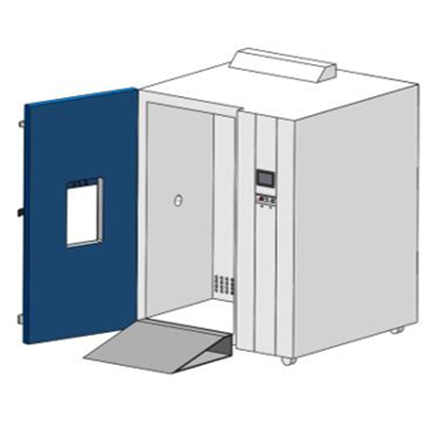

لضمان التشغيل الآمن والفعال ، تم تجهيز غرفة اختبار درجة الحرارة معتصميم دواسة منحدر، مما يسمح للعربات بالتدحرج بسلاسة داخل وخارج الغرفة دون الإضرار بالأرضية أو الهيكل.
يحسن هذا التصميم بشكل كبير كفاءة الاختبار اليومي مع تقليل الإجهاد الميكانيكي على المدى الطويل.
بدلاً من الاعتماد على توجيه الطاقة الخارجي ، يدمج النظام:
أمزود طاقة مدمج مُدار بواسطة وحدة التحكم
اثنين من عربات الشيخوخة المخصصة التي توفرها صناعة LIB
عجلات من نوع ESD مع وظيفة الكبح
واجهات كهربائية باستخدامموصلات طرفية لطائر الفينيق 3 (P/N: ، من حيث صولًا)
يضمن هذا التصميم المتكامل اختبارًا آمنًا بالطاقة ، وإدارة الكابلات النظيفة ، والوصلات الكهربائية المتسقة طوال دورات الشيخوخة الطويلة الأمد.
|
|
|
|
على الرغم من أن الحمل الحراري الفعلي للمنتج كان من من من من نوع W ، فإن صناعة LIB صممت عن عمد نظام التبريد القائم علىكل الحمل الحراري.
هذا الأداء التكراري يضمن:
تبريد ثابت 1 درجة مئوية/دقيقة في ظل ظروف أسوأ الحالات
انخفاض ضغط ضاغط أثناء التشغيل على المدى الطويل
موثوقية نظام أعلى على مدى فترة الخدمة الممتدة
من خلال التصميم الذي يتجاوز المتطلبات الاسمية ، تظل غرفة اختبار درجة الحرارة مستقرة ليس فقط في اليوم الأول ، ولكن طوال سنوات الاختبار المستمر.
| ميزة | نموذج قياسي | مخصصة ل RTU | ميزة |
|---|---|---|---|
| قدرة الحمل الحراري | سيور W (تصميم نموذجي) | ، دبليو | بسهولة يعالج دبليو دبليو توليد الحرارة في الوقت الحقيقي من تشغيل RTUs |
| معدل التبريد | شاهد: درجة مئوية/دقيقة (بدون تحميل) | شاهد: درجة مئوية/دقيقة (حمولة كاملة) | يحافظ على التبريد السريع والمستقر حتى تحت الحمل الحراري العالي |
| أقصى وزن التحميل | 50 * لكل رف العينة | 800 كجم | قاعدة معززة تدعم اثنين من عربات الشيخوخة للخدمة الشاقة |
| دمج الطاقة | غير مدمج (يلزم توصيل أسلاك خارجية) | المدمج في 24V العاصمة ، تحكم المدارة | تحكم مباشر في الطاقة عن طريق وحدة التحكم في الغرفة لاختبارات الشيخوخة الآمنة |
| نظام الواجهة | منافذ كابل 50 من من من من من | و × فونيكس الطرفية | يتيح التصميم الخاص بـ RTU إجراء اتصالات سريعة وآمنة ومنظمة |
| تصميم الأرضيات | أرضية غرفة مسطحة | تصميم دواسة منحدر | وصول سلس وآمن لعربات التقدم في السن |
لم يتم بناء مشروع RTU كحل لمرة واحدة.
تم تطويره على نفس الأساس الهندسي المستخدم عبرخطوط إنتاج غرفة اختبار درجة الحرارة القياسية LIB الصناعية.
|
|
أنظمة دوران الهواء المحسّنةباستخدام مراوح الطرد المركزي
مزود هواء علوي وعائد سفلي للحمل الحراري العمودي القسري
توزيع موحد لدرجات الحرارة مع انحراف داخل ±
تحكم PID عالي الدقة لمعدلات انحراف ثابتة تحت الحمل
أنظمة تبريد موثوقة قادرة على التشغيل المستمر
دعم للاختبار بالطاقة من خلال فتحات الكابلات المغلقة
نموذج | T-100 T-225 T-500 T-800 T-1000 | |||
حجم داخلي | 100 لتر 225 لتر 500 لتر 800 لتر 1000 لتر | |||
نطاق درجة الحرارة | أ: -20 ℃ ~ ، ℃ ب: -40 ℃ ~ ، ℃ ج: -70 ℃ ~ ، ℃ | |||
تذبذب درجة الحرارة | ± ، ℃ | |||
انحراف درجة الحرارة | ± ، ℃ | |||
معدل التبريد | 1 ℃/دقيقة | |||
معدل التدفئة | 3 ℃/دقيقة | |||
نظام التبريد | نظام تبريد بالضغط الميكانيكي ، مبرد صديق للبيئة ، ضاغط تيكومسيه فرنسي | |||
وحدة تحكم | وحدة تحكم بشاشة تعمل باللمس LCD ملونة قابلة للبرمجة ، اتصال إيثرنت | |||
| ||||
 |  |
| ||
هذه التقنيات الأساسية موجودة ليس فقط في الأنظمة المخصصة ، ولكن أيضًا في الغرف القياسية لصناعة liph.
سلسلة ال(غرف درجة الحرارة والرطوبة)
مصممة لاختبار الموثوقية اليومية ، واختبارات الشيخوخة ، والتحقق البيئي.
غرف تغيير درجة الحرارة السريعة
مناسبة لـ ESS (فحص الإجهاد البيئي) واختبار الموثوقية المعجل.
غرف اختبار درجة الحرارة للمشي
مثالي للمكونات الكبيرة أو التجميعات الكاملة أو سيناريوهات اختبار الدفعات.
كل سلسلة ترث نفس التركيز علىتصميم مدرك للحمل ، وتوحيد تدفق الهواء ، والاستقرار على المدى الطويليظهر في حالة RTU.
تذبذب درجة الحرارة تسيطر داخل± من من من
الانحراف درجة الحرارة القصوى داخل± من من من
أجهزة استشعار عالية الدقة من فئة PT100 تضمن نتائج متسقة
SUS304 الفولاذ المقاوم للصدأ الداخلية لمقاومة التآكل
هيكل خارجي فولاذية من الدرجة الصناعية
أنظمة أمان شاملة بما في ذلك الحماية من درجة الحرارة الزائدة والتأريض والمراقبة الكهربائية
مفاهيم تصميم ESD يتم تطبيقها عند الحاجة إلى اختبار الطاقة
في مشروع RTU هذا:
تم الطلب:صوفي وفي
تسليم النظام:مارس!
يعكس هذا التسليم السريع نظام الإنتاج الناضج في صناعة LIB وتجربة المشروع العالمي.
حالة RTU توضح مبدأ رئيسي واحد:
يبدأ الاختبار الموثوق بتصميم الغرفة حول التطبيق-وليس العكس.
إذا كنت تختبر المنتجات التي تولد الحرارة أثناء التشغيل وتتطلب ركوب درجات حرارة ثابتة وقابلة للتكرار ،الاتصال صناعة ليبInquiry@libtestchamber.comلإجراء تقييم فني مجاني.
ضمان لمدة 3 سنواتتغطي النظام الكامل للموثوقية على المدى الطويل
دعم فني مدى الحياةمن مهندسي التطبيقات والخدمات ذوي الخبرة
استجابة تقنية سريعة عن بعد في غضون 1-3 ساعاتللحد من انقطاع الاختبار
توافر قطع الغيار العالمية، ضمان الاستبدال السريع والتشغيل المستمر
