من المتوقع أن تتعامل المركبات الكهربائية مع أكثر من ظروف المختبر الجافة. تمر عبر الأمطار الغزيرة ، والمياه العميقة على جانب الطريق ، وأنظمة الغسيل الأوتوماتيكية ، والطين ، والطين ، وتقلب درجات الحرارة اليومية. بالنسبة لحزمة البطارية ، هذا يعني شيئًا واحدًا: يجب أن تحافظ العلبة على المياه للخارج حتى عندما يتم دفع الأختام والمفاصل والصمامات وإدخالات الكابلات بقوة. هذا هو السبب في انتقال اختبار مقاومة للماء لبطارية EV من فحص جيد إلى جزء أساسي من اختبار موثوقية بطارية السيارة.
بالنسبة للمصنعين ، فإن الهدف ليس مجرد اجتياز اختبار معملي. الهدف هو تقليل حالات الفشل في المجال ، وتقليل مخاطر الضمان ، وحماية سلامة البطارية من خلال اختبار مقاوم للماء قابل للتكرار.
مجموعات بطاريات منخفضة في هيكل السيارة ، بالقرب من مناطق الرش ورذاذ الطريق. لا يظهر تسرب صغير دائمًا على الفور. في كثير من الحالات ، تدخل الرطوبة ببطء ، وتبقى محاصرة ، وتبدأ في إتلاف القضبان أو الموصلات أو الطلاء أو المستشعرات أو العزل بمرور الوقت. هذا هو السبب في أن اختبار دخول المياه في حزمة البطارية يجب أن يتجاوز اختبارات الرش البسيطة. يحتاج إلى إعادة خلق نوع من الضغط والحرارة وتغيرات الزاوية التي تحدث في العالم الحقيقي.
نادرًا ما يبدأ تسرب المياه في حزمة بطارية EV كحدث مثير. في كثير من الأحيان ، يبدأ عند واجهة ضعيفة ، أو ختم تالف ، أو حشية الشيخوخة ، أو منطقة الموصل التي تبدو جيدة أثناء التجميع. لهذا السبب يجب مناقشة مخاطر التسرب في الاستخدام الحقيقي للمركبات ، وليس فقط في رسومات التصميم.
تواجه حزم البطارية أحمال مياه مختلفة حسب حالة الاستخدام. المطر على الطريق السريع يلقي بخاخ ناعم عبر الجانب السفلي. الطرق المغمورة تضيف المياه الراكدة والضغط من حركة العجلات. تضرب أنظمة الغسيل الأوتوماتيكية العلبة بطائرات ساخنة عالية الضغط من تغيير الاتجاهات.
| سيناريو التعرض | الإجهاد نموذجي على حزمة | قلق الاختبار الرئيسي |
|---|---|---|
| أمطار غزيرة بسرعة | رذاذ مستمر ورذاذ رمي العجلات | إحكام إغلاق ضعيف عند طبقات ومخارج الكابلات |
| أقسام الطرق المغمورة | اختلافات مؤقتة في التجميع والضغط | هجرة المياه إلى فجوات خفية |
| غسيل سيارات عالي الضغط | طائرات ساخنة وقوية من مسافة قريبة | رفع الختم ، تسرب الموصل ، تلف السطح |
بمجرد دخول المياه إلى الداخل ، يمكن أن يكون مسار الضرر سريعًا أو بطيئًا. قد يصل السائل إلى مناطق الجهد العالي ويسبب فقدان العزل أو خطر الدائرة القصيرة. في حالات أخرى ، تكون العلامة الأولى هي التآكل على الأجزاء المعدنية ، أو قراءات المستشعر غير المستقرة ، أو انخفاض موثوقية الموصل بعد دورات الجفاف الرطب المتكررة. يمكن أن تؤثر المياه أيضًا على المواد اللاصقة وأجزاء التهوية ومواد الواجهة الحرارية.
لهذا السبب ، يرتبط عمل اختبار إغلاق البطارية من EV ارتباطًا وثيقًا بالسلامة وعمر الخدمة وموثوقية العبوة. إن العبوة التي تنجو من حدث رش واحد ليست مستقرة بالضرورة بعد أشهر من التعرض القاسي للطرق.
يستخدم العديد من المهندسين مصطلح IPX9K كاختزال لأصعب التحقق من رذاذ الماء الساخن المستخدم في أعمال الختم المتعلقة بالمركبات. بالنسبة لفرق البطاريات ، تكمن القيمة في ما يجبر الاختبار على تحمله.
كلاهماايزو ، IPX9Kوشركة IEC ae IPX9Kالرجوع إلى نفس النوع من الاختبار ، التي تنطوي على بخانات مياه عالية الضغط وعالية الحرارة لاختبار القدرات المقاومة للماء للحاويات ، مثل تلك الموجودة في حزم بطاريات السيارات.
ISO هو معيار مصمم خصيصًا لمركبات الطرق ومكوناتها الكهربائية ، وهو يحدد اختبارات لتحديد مستوى الحماية التي يوفرها الغطاء ضد دخول الماء عند التعرض للضغط العالي ، طائرات ذات درجة حرارة عالية.
ضغط المياه:في الواقع ، تحاكي تجربة المركبات في ظروف الضغط العالي من رش الطرق أو الأمطار الغزيرة أو أنظمة غسيل الضغط.
درجة الحرارة:ما يصل إلى 88 درجة مئوية ، والتي تحاكي ظروف درجات الحرارة القصوى التي قد تواجهها بطارية السيارة عند تعرضها لمياه عالية الضغط في المناخات الحارة.
زوايا الرش:0 ° ، 30 ° ، 60 ° ، 90 ° لضمان قدرة إغلاق العلبة من اتجاهات مختلفة.
المسافة:10-15 ، مما يضمن تطبيق الضغط بشكل مكثف لمحاكاة ظروف غسل العالم الحقيقي.
المدة:30 ثانية لكل زاوية تضمن تغطية شاملة.
يضمن هذا المعيار الدقيق أن تظل المكونات الكهربائية والهيكلية للمركبات ، بما في ذلك حزم البطاريات ، محمية من الدخول عند تعرضها لنفثات المياه الشديدة تحت ظروف الضغط العالي. مثل تلك التي واجهتها أثناء غسيل المركبات أو الأمطار الغزيرة.
IEC ، هو معيار أوسع لحماية التطويق عبر الصناعات ، بما في ذلك السيارات والإلكترونيات والمعدات الصناعية. شروط اختبار IPX9K تشبه شروط اختبار ISO:
ماء عالي الضغط (من من من من من ؟ ؟)
بخاخ بدرجة حرارة عالية (يصل إلى 88 درجة مئوية)
تغطية بخاخ متعددة الزوايا
تعرض قريب المدى لمدة 30 ثانية لكل زاوية
تم تصميم معيار ISO ay خصيصًا لمركبات الطرق. في ظل ظروف الاختبار الصارمة لـ ISO من IPX9K ، كل التفاصيل لديها القدرة على أن تصبح مسار تسرب ،
غالبًا ما تتم مناقشة المرجعين معًا ، ولكن سياق استخدامهما مختلف قليلاً. ترتبط ISO ، ارتباطًا وثيقًا بالمعدات الكهربائية للمركبات على الطرق ، لذلك فهي تتحدث بشكل مباشر أكثر إلى تطبيقات السيارات. IEC ، هي أوسع وتشكل اللغة الأساسية لحماية العلبة في جميع الصناعات. في الأعمال الهندسية اليومية ، يتم استخدام كلاهما لتشكيل خطط الاختبار ومواصفة المورد ومعايير القبول.
التداخل هو ما يهم أكثر لمهندسي البطاريات: الماء الساخن ، والقوة النفاثة القوية ، وزوايا الرش المتعددة ، والتركيز/الفشل على دخول المياه الضارة. وهذا يجعلغرفة اختبار رذاذ الماء IPX9Kذات أهمية كبيرة عندما يكون الهدف هو اختبار موثوقية بطارية السيارة بدلاً من المطالبة الأساسية المقاومة للماء.
لا يعد العزل المائي لحزمة البطارية ميزة تصميم واحدة ؛ ينتج عن هندسة العلبة ، وضغط الختم ، واستراتيجية التثبيت ، وتصميم التهوية ، وتقادم المواد ، والتحكم في التصنيع. يوفر اختبار IPX9K للمهندسين طريقة عملية لتحدي النظام الكامل.
أ السليمغرفة اختبار رذاذ الماء IPX9Kيعيد تهيئة ظروف الغسيل الشديدة بدلاً من هطول الأمطار البسيط. ليبمعدات اختبار IPX9Kيشمل:
ضغط المياه: من من من من ؟ ؟
درجة حرارة رذاذ قابلة للتعديل تصل إلى 88 درجة مئوية
أربع زوايا رذاذ: 0 ° ، 30 ° ، 60 ° ، 90 °
معدل التدفق: 14-16 لتر/دقيقة
مسافة رذاذ قريبة
تهاجم هذه المعلمات العلبة من الزوايا التي يمكن أن تعرض هندسة الختم الضعيفة.
قد تتحول الأختام أثناء التجميع. عزم الدوران قفل قد تختلف. قد يتغير سطح التسطيح بعد اللحام أو بالقطع. قد تصبح فتحة التهوية التي تعمل بشكل جيد على الورق نقطة ضعف تحت ظروف الماء والضغط ودرجة الحرارة الحقيقية.
لهذا السبب يجب إجراء اختبار دخول المياه في حزمة البطارية على تجميعات واقعية ، وليس فقط القسائم أو المكونات الفردية. الاختبار الكامل على مستوى العبوة يعطي نظرة أفضل بكثير على سلوك التسرب الحقيقي.
تعمل نفاثات الضغط العالي على إحداث تأثير موضعي وصدمة حرارية وقوة اتجاهية. تساعد هذه المجموعة في الكشف عن العيوب التي قد تفوتها اختبارات المستوى الأدنى. بالنسبة لحزم البطاريات ذات الهندسة المعقدة ، يمكن أن ترتد المياه أو تجمع بالقرب من البراغي أو تخترق انتقالات التماس الضيقة.
حشيات محيط كبير الحصول على أكبر قدر من الاهتمام ، ولكن واجهات أصغر في كثير من الأحيان المسألة بقدر: المفاصل غطاء ، أغطية التفتيش ، طبقات ملحومة ، الشفاه انسحب ، والاختراقات قوس. مجموعة الضغط ، إنهاء السطح ، تكديس التسامح ، والتمدد الحراري يمكن أن يغير أداء الختم بمرور الوقت.
أنظمة الموصل وإدخالات الكابلات هي مسارات تسرب شائعة بسبب تعقيد المواد والشكل. تحتاج صمامات التهوية إلى معادلة الضغط مع الحد من دخول المياه. وتشمل مجالات التركيز ما يلي:
مناطق موصل عالية الجهد
موصلات إشارة منخفضة الجهد
مناطق تركيب صمام التهوية
غدد الكابل أو نقاط المرور
أغطية الوصول إلى الخدمة وميزات الصرف
تضيف ألواح التبريد وقنوات التبريد طبقة أخرى من المخاطر. يمكن أن يؤدي تسرب المبرد الداخلي إلى إنشاء أوضاع فشل مماثلة. يمكن لاختلافات الضغط أثناء تغيير الارتفاع والتدفئة والتبريد والغسيل السريع سحب الأختام.
عندما يحتاج المختبر إلى اختبار مقاوم للماء قابل للتكرار ببطارية EV ، فإن الغرفة مهمة بقدر المعيار. المعدات الجيدة ليست مجرد الوصول إلى أهداف الضغط ودرجة الحرارة. يتعلق الأمر بالتحكم فيها جيدًا بما يكفي بحيث يمكن الوثوق بالنتائج من دورة اختبار إلى أخرى.
 |  |

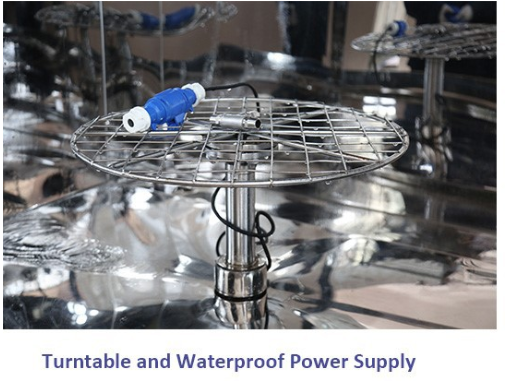

غرفة العمل SUS ، |  |
يجب أن تؤدي غرفة اختبار رش الماء بالضغط العالي ودرجة الحرارة ثلاث وظائف بشكل جيد: توليد ظروف رش مستقرة ، وفضح العينة من المواضع المحددة ، وجعل العملية سهلة التكرار. يتم وضع غرفة اختبار رذاذ الماء IPX9K من LIB لهذا النوع بالضبط من العمل ، مع ضغط متحكم فيه ، ودرجة الحرارة ، والتدفق ، وزوايا رش ثابتة.
عامل اختبار | إعداد غرفة نموذجية | لماذا يهم في اختبار حزمة البطارية للماء |
ضغط الماء | من من من من | يكشف عن أختام ضعيفة ومسارات التسلل المحلية |
درجة حرارة الرش | محيط إلى نطاق مياه ساخنة مرتفع | يضيف الإجهاد الحراري لمواد الختم |
معدل التدفق | 14-16 لتر/دقيقة | يحافظ على تأثير الطائرة مستقر ومتكرر |
زوايا رذاذ | 0 ° ، 30 ° ، 60 ° ، 90 ° | يعرض أشكال مختلفة من الأشكال |
مسافة رذاذ قريبة | اصطدام قصير المدى | يحاكي ظروف الغسيل القاسية |
تكمن قيمة غرفة المحاكاة البيئية لاختبار البطارية في إمكانية التكرار. قد يُظهر اختبار الطريق وجود تسرب ، ولكن من الصعب إعادة إنتاج نفس درجة حرارة الماء والقوة والزاوية والمدة. في غرفة ، يمكن عقد هذه المتغيرات أكثر تشددًا.
يساعد ذلك الفرق الهندسية على مقارنة التصميمات والتحقق من تحسينات العملية وتأكيد الإجراءات التصحيحية. كما أنه يجعل اتصال المورد أسهل لأن حالة الاختبار محددة ولم تخمن.
لعمل اختبار إغلاق البطارية من EV ، توفر غرفة مخصصة مزايا عملية:
· دورات اختبار قابلة للتكرار من أجل التطوير والتحقق من الصحة
· التعرض المتحكم فيه للمياه الساخنة لتقييم مواد الختم
· مقارنة أوضح بين إصدارات التصميم
· توطين الفشل أسهل بعد اختبار المسيل للدموع
· دعم أفضل لاختبار موثوقية بطارية السيارات الموثقة
باختصار ، تحول غرفة اختبار رش الماء x9k غرفة اختبار غامضة مقاومة للماء إلى أداة هندسية مفيدة.
المورد الرئيسي:غرف لتطبيقات السيارات والبطاريات والإلكترونيات ، بما في ذلك درجة الحرارة والرطوبة والغبار واختبار دخول المياه.
حلول مخصصة:حلول غرفة مخصصة لحجم العينة ، وظروف المختبر ، والغرض من الاختبار.
دعم شامل:التصميم والإنتاج والتكليف والتسليم والتركيب والتدريب وخدمة ما بعد البيع.ضمان لمدة 3 سنوات مع متابعة مدى الحياة.
لم يعد اختبار مقاومة للماء لبطارية EV مجرد صندوق لوضع علامة قبل سوب. فهو يحمي سلامة البطارية ، ويقلل من مخاطر الضمان ، ويضمن الموثوقية على المدى الطويل. غالبًا ما تبدأ حالات الفشل بالتفاصيل العادية: أكتاف الموصل أو مقاعد صمام التهوية أو طبقات العلبة أو إدخالات الكبلات. اختبار IPX9K يكشف هذه المخاطر في ظل ظروف واقعية عالية الضغط ودرجة الحرارة العالية.
ماذا يعني IPX9K في اختبار بطارية EV للماء ؟
مقاومة ضد رذاذ الماء قريب المدى ، عالي الضغط ، عالي الحرارة.
ما الفرق بين ISO من وiec ؟
تركز ISO على المركبات على الطرق ؛ و IEC هي أوسع لحماية الضميمة عبر الصناعات.
لماذا تعتبر غرفة اختبار رذاذ الماء IPX9K مهمة ؟
يخلق ظروفًا قاسية قابلة للتكرار تكشف عن أختام ضعيفة ومشاكل في تصميم العلبة.
ما الأجزاء التي عادة ما تفشل أولاً ؟
الأختام ، المفاصل المقعدة ، الموصلات ، صمامات التهوية ، إدخالات الكابلات ، أغطية الخدمة.
هل يمكن لغرفة واحدة أن تحل محل اختبارات التسرب الأخرى ؟
لا ، إنه يكمل تسرب الهواء ودائرة التبريد واختبارات المتانة للحصول على خطة التحقق من الإغلاق الكامل.
