تعمل التجميعات الإلكترونية في بيئات ذات ظروف سريعة التغير. طوابق المصنع تجربة تحولات درجة الحرارة السريعة ، والمواقع الاستوائية في الهواء الطلق إضافة المزيد من التحديات. تواجه الأنظمة الإلكترونية والـ Pbs مشاكل الرطوبة اليومية.غرفة الرطوبة درجة الحرارةيستنسخ اختبار الإلكترونيات هذه الظروف الحقيقية قبل شحن المنتجات. يحاكي دورات الرطوبة ودرجة الحرارة في العالم الحقيقي داخل مساحة يتم التحكم فيها ، مما يسمح للمهندسين باكتشاف التكثيف ، ومشكلات نقطة الندى ، والفشل الخاطئ الذي قد لا يلاحظه أحد. يشرح هذا المقال سبب كون الرطوبة تحديًا كبيرًا للإلكترونيات ، وكيف يمكن أن يحدث خطأ في اختبار تكثيف مادة الكبسولات ، وما هي ممارسات الغرف التي تقلل الأخطاء وتبني الثقة في موثوقية المنتج.

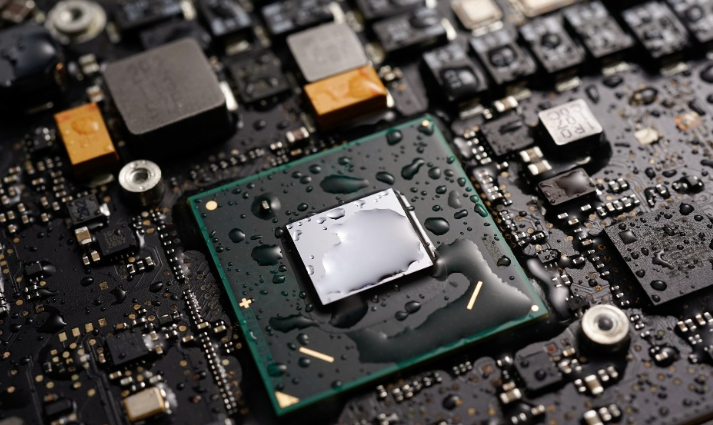

الرطوبة تؤثر مباشرة على الإلكترونيات. يتحول بخار الماء إلى سائل عندما تنخفض درجة حرارة الهواء إلى أقل من نقطة الندى. على لوحة دوائر مكتظة بالسكان ، يمكن لهذا السائل إنشاء جسور بين الموصلات ، مما يسبب تيارات تسرب وتآكل وأخطاء قصيرة الأجل.دورات رطبة سريعة باردة أو ساخنة جافةفي غرفة تضخيم هذه المخاطر.
على سبيل المثال ، اختبار رفع درجة الحرارة إلى85 درجة مئوية مع من من من منالرطوبة النسبية قد تنتج التكثيف عند التبريد إذا لم يتم التحكم في نقطة الندى. حتى إذا اجتاز الأجزاء دورات لاحقة ، فإن التكثيف الموجز يمكن أن يضغط على واجهات العمل ويضعف مقاومة العزل ويخلق عيوبًا خفية. وبالتالي يمكن أن تؤدي اختبارات تكثيف الدي بي إلى إخفاقات مضللة ، غالبًا ما يتسبب فيها التحكم في الغرفة أكثر من تصميم المنتج.
نقطة الندى هي درجة الحرارة التي يصبح فيها الهواء مشبعًا وأشكال سائلة. غرفة الهواء فيرطوبت نسبي واصلةو35 درجة مئويةلديه نقطة الندى بالقرب29 درجة مئوية. إذا انخفضت درجة الحرارة إلى أقل من هذه النقطة ، يتشكل التكثيف عندما يلتقي الهواء والأسطح.
غالبًا ما تستخدم اختبارات الرطوبة القياسية لثنائي الإيثولارين تقلبات درجة الحرارة اليومية أو دورات البدء والتوقف أو النقع الطويل للتحقق من توازن الرطوبة. بدون تحكم قوي بنقاط الندى ، يمكن أن يتسبب تدفق الهواء غير المستوي أو الجيوب الهوائية في وصول بعض الأجزاء إلى نقطة الندى في وقت أقرب ، مما يؤدي إلى تكثيف السطح أولاً في الزوايا والمناطق المخفية ومكونات الكتلة الحرارية العالية.
إذا لم تتم إدارة نقطة الندى بشكل صحيح ، يمكن أن تبقى الرطوبة على الأسطح حتى بعد انخفاض الرطوبة النسبية. قد ينسب المهندسون تيارات التسرب غير المنتظمة أو تسرب العزل إلى عيوب التصميم ، عندما يكون التكثيف البسيط هو السبب الحقيقي. إعدادات الغرفة المناسبة يمكن أن تمنع هذا تمامًا.
في غرفة اختبار الرطوبةليس كل الفشل هو نفسه. تظهر بعض الإيجابيات الزائفة الشائعة في كثير من الأحيان. يمكنهم تضليل الفرق إذا كان إعداد الغرفة غير صحيح.
تخلق الرطوبة طبقات رقيقة من الطبقة الموصلة على الأسطح العازلة. أثناء الاختبار ، قد يبدو الانخفاض المفاجئ في مقاومة العزل وكأنه عيب تصميم حقيقي. ولكن يمكن أن ينعكس تمامًا بمجرد أن تجف الرطوبة.
طبقة رقيقة من الماء يمكن أن تقتحم شبستين قريبتين على لوح. هذا يخلق قصيرة متقطعة. في الأنظمة ذات التحمل التشغيلي الواسع ، قد يبدو الأمر وكأنه خطأ خطير. ولكن لا يوجد ضرر دائم.
الرطوبة المتروكة على أقنعة اللحام أو حول دبابيس المكونات تسرع الأكسدة التي يسهل رؤيتها. هذا يمكن أن تقلق فرق المنتج. ولكن البناء سوف ينجو من التعرض الميداني الطبيعي دون مشكلة.
تزداد هذه المشكلات سوءًا عندما تعبر أنظمة التحكم في الغرفة نقطة الندى بعيدًا جدًا أو تفشل في إبطاء معدلات التوسيع. تجعل جيوب الرطوبة المتقلبة بعض أقسام العينة أكثر رطوبة من غيرها. هذا يؤدي إلى نتائج غير متناسقة عبر اللوحات التي هي نفسها بالضبط.
غرف درجة الحرارة والرطوبةبنيت لاختبار الالكترونيات استخدام العديد من استراتيجيات التحكم الذكية. هذه الاستراتيجيات تقلل من مخاطر التكثيف أثناء اختبار الرصاص. الإعداد الصحيح يجعل فرقا كبيرا.

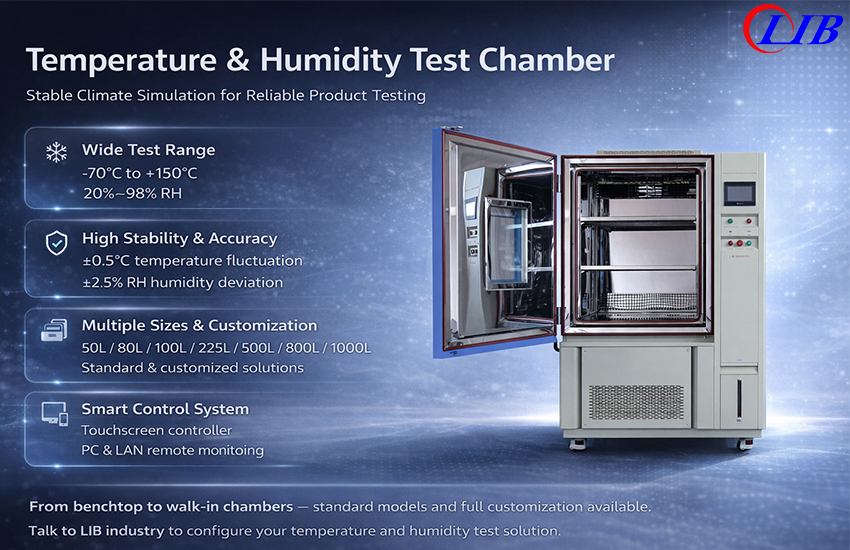

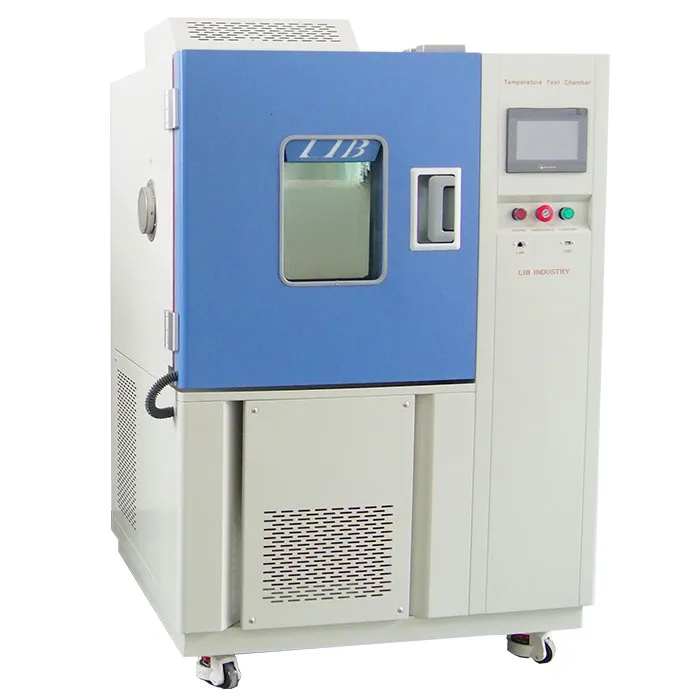

نموذج | TH-100 | TH-225 | TH-500 | TH-1000 |
حجم داخلي | 100 لتر | 225 لتر | 500 لتر | 1000 لتر |
نطاق درجة الحرارة | أ: -20 ℃ ~ + + ℃ ب: -40 ℃ ~ + + ℃ ج: -70 ℃ ~ + RC ℃ | |||
تذبذب درجة الحرارة | ± Ange ℃ | |||
انحراف درجة الحرارة | ± Ange ℃ | |||
مجموعة الرطوبة | من من من من سيغري | |||
انحراف الرطوبة | ± من RH | |||
معدل التبريد | 1 ℃/دقيقة | |||
معدل التدفئة | 3 ℃/دقيقة | |||
وحدة تحكم | شاشة LCD ملونة قابلة للبرمجة بشاشة تعمل باللمس ، وصلة كمبيوتر ، واجهة LAN للتحكم عن بعد | |||
مواد داخلية | الفولاذ المقاوم للصدأ SUS304 | |||
غرف مزودة بأجهزة استشعار دقيقة وحلقات تغذية مرتدة سريعة تحمل الظروف المستهدفة بشكل أكثر ثباتًا من أجهزة ضبط الوقت الأساسية. يتوقف التحكم الضيق عن تجاوز نقاط الرطوبة. هذا يحافظ على تحولات نقطة الندى ثابتة وسهلة التنبؤ.
تزيد التغيرات المفاجئة في درجة الحرارة أو الرطوبة من فرصة انخفاض الرطوبة. غرفة جيدة الإعداد تبطئ المنحدر لأعلى ولأسفل. هذا يتيح للهواء والأسطح البقاء على مقربة من التوازن ويقطع التكثيف.
حتى انتشار الحرارة والرطوبة يهم كثيرا. يخلق تدفق الهواء غير الموحد جيوب حيث يتم تجاوز نقطة الندى في وقت قريب جدًا. تعمل الغرف ذات أنماط الدوران المعاير على إصلاح هذه المشكلة والحفاظ على كل شيء حتى.
سجلات مستمرة لدرجة الحرارة والرطوبة ونقطة الندى المحسوبة ، تسمح للفرق بربط الإخفاقات بالأحداث البيئية الدقيقة. هذه الرؤية الواضحة تفصل نقاط الضعف الحقيقية في التصميم عن التحف في بيئة الاختبار.
باستخدام هذه الأساليب معًا ، يمكن لفرق الإلكترونيات أن تثق في أن الفشل في اختبار درجة الحرارة والرطوبة يُظهر بالفعل سلوك المنتج. لا يأتي من quirks إعداد الاختبار.
الضوابط غرفة جيدة ليست سوى جزء واحد من النجاح. تؤثر طريقة إعداد الاختبار وتشغيله أيضًا على مدى دقة النتائج. خطوات ذكية قبل وأثناء الاختبار تجعل كل شيء أفضل.
الرطوبة المحاصرة في الطبقات الداخلية والمكونات تعمل بشكل مختلف عن الرطوبة السطحية. لوحات التكييف المسبق في ظروف محيطة ثابتة قبل الاختبار تجعل محتوى الرطوبة موحدًا وسهل التنبؤ به.
في كل مرة يفتح فيها باب غرفة ، يكسر هواء المختبر العادي ملف الاختبار. هذا يمكن أن يسبب التكثيف على المدى القصير ، وخاصة بالقرب من منطقة ختم الباب. التخطيط الجيد يقلل الفتحات غير الضرورية ويحافظ على استقرار الظروف.
يساعد تشغيل نفس الملف الشخصي على الألواح الدمية أو العينات المرجعية على تحديد ما إذا كانت مشكلات الرطوبة تتكرر أو ترتبط بميزات تصميم محددة. إذا ارتفعت تيارات التسرب فقط على تشغيل تصميم واحد ، فمن المحتمل أن تقع المشكلة في العينة وليس في التحكم في الغرفة.
التجميعات الثقيلة مع الدروع المعدنية أو خافضات الحرارة الكبيرة تأخذ أو تعطي الحرارة ببطء أكثر من الألواح الرقيقة. تعديل معدلات التكبير لتناسب هذه الكتلة الحرارية يساعد العينة بأكملها على الوصول إلى الظروف المستهدفة بنفس السرعة.
تقوم المختبرات ذات الخبرة بإنشاء ملفات شخصية تتطابق مع الظروف الميدانية عن كثب. أنها لا تستخدم فقط الإعدادات المسبقة غرفة الافتراضية. هذه الملفات الشخصية المخصصة تقطع الإيجابيات الزائفة وتكشف عن أوضاع الفشل الحقيقية التي تهم.
اختيار غرفة درجة الحرارة والرطوبة المناسبة يعني النظر إلى أكثر من مجرد الحجم والتكلفة. يجب على المهندسين ومديري المختبرات التحقق من العديد من النقاط الرئيسية للتأكد من أن الغرفة تناسب احتياجاتهم.
|
|
اختر الغرف التي تحمل الرطوبة النسبية ودرجة الحرارة مع تغيير بسيط للغاية. يمكن أن يدفع الصعود والهبوط الصغير الظروف التي تجاوزت نقطة الندى دون تحذير.
غرفة أكبر قد تبدو أكثر مرونة في البداية. ولكن وحدات الفوق الأصغر غالبًا ما تعطي دوران هواء أكثر للوحات الصغيرة. تطابق الحجم مع دفعات العينات المعتادة بدلاً من التخطيط فقط للاحتياجات المستقبلية.
تشمل الغرف الحديثة أنظمة بيانات مدمجة. إن القدرة على تصدير سجلات الرطوبة المخدومة زمنياً ودرجة الحرارة ونقطة الندى المحسوبة تجعل تقارير استكشاف الأخطاء وإصلاحها والامتثال أسهل بكثير.
تستمر الغرف لسنوات عديدة كمعدات مهمة. يساعد البائعون الذين يقدمون المعايرة السريعة وقطع الغيار والتدريب المختبرات في الحفاظ على صلاحية الاختبار لفترة طويلة.
توفر الشركات المصنعة العديد من الاجهزة المختلفة. العامل الأكثر أهمية هو مطابقة أهداف الاختبار مع قدرات الغرفة ، وخاصة للسيطرة على نقطة الندى والحد من مخاطر الرطوبة.
صناعة المحاكاة البيئية من xiin LIBحازت على اسم قوي لإعطاء حلول غرفة الرطوبة ذات درجة الحرارة الصلبة. هذه الحلول تناسب الالكترونيات واختبار بب يحتاج جيدا. مع عقود من العمل في معدات الاختبار البيئية ، تقدم ليب المنتجات التي تمزج التحكم الدقيق مع الاستخدام اليومي البسيط.
تستخدم غرف LIB أجهزة استشعار دقيقة وأنظمة تحكم ثابتة تلبي المتطلبات الصارمة لصناعة الإلكترونيات. يستفيد المهندسون الذين يرغبون في التحقق من التصميمات مقابل حالات الفشل المرتبطة بالرطوبة من الملفات الشخصية المخصصة والمراقبة في الوقت الفعلي خلال كل اختبار.
بالإضافة إلى الأجهزة ، توفر LIB للعملاء خيارات خدمة كاملة. وتشمل هذه المساعدة في التثبيت ، ودعم المعايرة ، وتقديم المشورة بشأن التطبيقات. يتيح هذا الدعم الواسع لفرق الاختبار إنشاء ملفات شخصية تتوافق مع ظروف العالم الحقيقي. كما أنه يساعدهم على قراءة النتائج بثقة كاملة. سواء في مختبر تطوير المنتجات ، أو منطقة ضمان الجودة ، أو نقطة تفتيش التصنيع ، تتيح حلول LIB للمستخدمين العثور على المشكلات المتعلقة بالرطوبة في وقت مبكر وبطريقة يمكن الاعتماد عليها.
غرفة اختبار درجة الحرارة والرطوبة الإلكترونية يضع لوحات الدوائر في بيئة محددة. هناك ، تتغير درجة الحرارة والرطوبة النسبية لنسخ ظروف العالم الحقيقي. يساعد هذا النوع من الاختبارات في العثور على حالات الفشل المرتبطة بالرطوبة في وقت مبكر بينما لا تزال المنتجات في المختبر.
التحكم في غرفة الرطوبة بنقطة الندى بالتأكد من أن أسطح الهواء والألواح لا تعبر نقاط الرطوبة الرئيسية بسرعة كبيرة. من خلال التعامل مع الرابط بين الرطوبة ودرجة الحرارة ونقطة الندى ، فإنه يقطع تشكيل التكثيف. هذا يؤدي إلى اختبار النتائج التي يمكن للفرق الوثوق بها أكثر.
تشمل العلامات الشائعة قطرات سريعة في مقاومة العزل. تظهر الدوائر القصيرة المتقطعة عندما تبرد الغرفة. تظهر الأسطح المؤكسدة حول خيوط المكونات. إذا حدث ذلك عند التغييرات الدقيقة في نقطة الندى ، فإنها تشير غالبًا إلى تكثيف الرطوبة بدلاً من عيوب التصميم.
نعم ، يمكن لاختبار تكثيف الكلور المخطط جيدًا تسريع إجهاد الرطوبة وإظهار حالات الفشل المحتملة على المدى الطويل مثل التآكل أو إزالة الجليد. النقطة الرئيسية هي الحفاظ على ملفات الرطوبة التي يتم التحكم فيها والتي تتطابق مع الظروف الميدانية المتوقعة.
مراجعة ملفات الغرفة أولاً. تأكد من أن حسابات نقطة الندى تبقى دقيقة. تحقق من معدلات التدرج التالية. تحقق من تدفق الهواء الموحد أيضًا. في بعض الأحيان ترتبط الإخفاقات الواضحة مرة أخرى بكيفية تطبيق الشروط وليس بتصميم اللوحة نفسها.
