UL 50E هو معيار شهادة UL للاعتبارات البيئية لحاويات المعدات الكهربائية. يغطي المعيار المتطلبات الهيكلية والأداء البيئية الإضافية للحاويات للمعدات الكهربائية مع الاعتبارات البيئية. ينطبق المعيار على أسواق الولايات المتحدة والمكسيك وكندا.
ينطبق معيار UL 50E على مرفقات المعدات الكهربائية المركبة والمستخدمة في مواقع غير خطرة وفقًا لجزء الرمز الكهربائي الكندي I CSA C22.1 والرمز الكهربائي الوطني NFPA 70. اللوائح الخاصة بالدش الكهربائي المكسيكي 50e هي كما يلي:
1) حاويات للأماكن الداخلية ، أنواع 1 ، 2 ، 5 ، 12 ، 12K و 13 ؛
2) حاويات لمواقع داخلية أو خارجية ، أنواع 3 ، 3R ، 3S ، 4 ، 4X ، 6 و 6P.
يغطي UL 50E الهيكل البيئي الإضافي ومتطلبات الأداء للحاوية. يتم تضمين المتطلبات العامة للحاويات في المعايير CSA C22.2 No. ، UL 50 و 1.2/1-س أو بالاقتران مع هذا المعيار لمنتجات الاستخدام النهائي.
يشمل اختبار UL 50E الاختبارات التالية: اختبار بالتنقيط ، اختبار المطر ، اختبار الغبار ، اختبار الجليد الخارجي ، اختبار الخرطوم ، الحماية من التآكل الداخلي ، الحماية من التآكل الخارجي ، اختبار الغمر ، اختبار الضغط ، اختبار استبعاد الزيت ، اختبار الغسالة ، اختبار دخول القضيب ، اختبار المحاذاة ، التعرض للماء واختبار الغمر. تتناول هذه المقالة فقط اختبار التعرض للماء والغمر في معيار UL 50E ، وإدخال دش UL 50E.
الوظيفة الرئيسية لUL 50E دشهو اختبار الخصائص الفيزيائية وغيرها من المنتجات ذات الصلة للمنتجات الإلكترونية والكهربائية والمصابيح والخزانات الكهربائية والمكونات الكهربائية وغيرها من المنتجات تحت ظروف الطقس الممطر المحاكاة. بعد الاختبار ، من خلال التحقق لتحديد ما إذا كان أداء المنتج يفي بالمتطلبات ، من أجل تسهيل تصميم المنتج وتحسينه والتحقق منه وتفتيشه من المصنع.
يحاكي دش UL 50E بشكل رئيسي مختلف ظروف هطول الأمطار الطبيعية ، بما في ذلك الحجم والسرعة وهطول الأمطار وزاوية هطول الأمطار ، وما إلى ذلك ، لرش المنتج الذي تم اختباره.

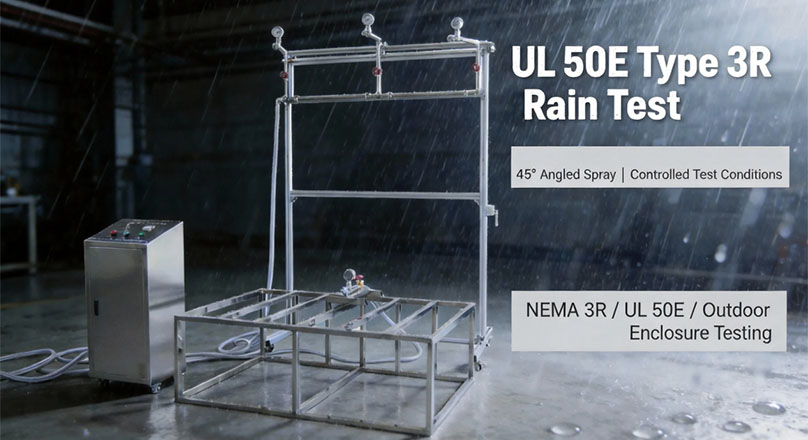

يتكون دش UL 50E عادة مما يلي:
1. نظام إمداد المياه: مسؤول عن توفير مصدر مياه نظيف ومستقر ، والتحكم في ضغط المياه وسرعة تدفق المياه من خلال تنظيم الضغط دش UL 50E.
2. نظام رش الماء: يتكون من عدد من رؤوس الرش المصممة بعناية لضمان أن توزيع وخصائص قطرات الماء تفي بالمتطلبات القياسية.
3. نظام التحكم: يستخدم لضبط ومراقبة معلمات اختبار المطر ، مثل وقت المطر ، وهطول الأمطار ، وما إلى ذلك ، ورصد وتسجيل بيانات الاختبار في الوقت الفعلي.
في العمل ، يتم تسليم المياه من خلال نظام إمدادات المياه إلى فوهة ، ثم رش بطريقة محددة لتشكيل هطول الأمطار المحاكاة. يتم وضع المنتج الذي تم اختباره على دش ثابت 50E في غرفة المطر ويتم رشه بمياه الأمطار. من خلال التحكم في معايير مختلفة ، يمكن محاكاة كثافة وأنواع مختلفة من الأمطار.
1. عدد الفوهات وزاوية الحقن ، زاوية الحقن هي 45 درجة.
2. ضغط رذاذ الماء ، عموما 34.5 كيلو باسكال أو قابل للتعديل لتلبية متطلبات الاختبار المختلفة.
3. ارتفاع عمود تقاطع الفوهة قابل للتعديل ، يمكن أن يكون من من من من من من من من من من من من من من من ومن ومن ومن ومن ومن ومن ومن ومن ومن ومن ومن ومن ومن ومن ومن ومن ومن ومن ومن ومن ومن ومن ومن ومن ومن ومن ثم
4. وقت الاختبار قابل للتعديل ويمكن ضبطه من 0 إلى 50 دقيقة.
5. يمكن تشكيل مادة الدعم من مادة الألومنيوم أو بروفايل الألومنيوم الصناعي ، وتكون القاعدة مجهزة بعجلة فرامل حزام عالمية.
6. الهيكل والوظيفة: قد يتضمن دش UL 50E مكونات مثل رؤوس الرشاش ، الدعامات ، مقاييس الضغط ، إلخ. يجب أن يتوافق تصميم المسافات والهيكل لرؤوس الرش مع متطلبات الرسم القياسية المحددة من UL.
| نموذج | R-UL020 | |
الأبعاد الكلية (مم) | * من من من من من | |
نطاق تعديل الارتفاع لجهاز الرش | من من من أجل (قابل للتعديل) | |
المعلَمة | عدد رأس الرش | 3 رؤوس رش |
تباعد فوهة | 710 مللي متر | |
قطر ثقب الرش | Φ5mm | |
ضغط الماء | 34.5 كيلو باسكال | |
عينة حجم منصة | ||
حمل عينة حمل منصة | ، كغ | |
| ||
| ||
ليبUL 50E دشممتاز في المعايير الفنية المذكورة أعلاه:
أ. استخدام عملية تصنيع الفوهة المتقدمة لضمان أن يكون توحيد توزيع مغزل الدم أعلى من معيار الصناعة ؛
ب. لا يمكن لنظام ضبط الضغط الفريد الحفاظ على ضغط المجموعة بدقة فحسب ، بل له أيضًا وظيفة التعويض التلقائي لتذبذب الضغط لضمان استقرار الاختبار ؛
ج. يعتمد تعديل ارتفاع الفوهة على التحكم الكهربائي ، التشغيل المريح والدقة العالية ؛
د. التحكم في وقت الاختبار دقيق حتى الدقيقة ، مما يوفر ضمانًا قويًا لاختبار مستوى البحث العلمي ؛
ه. تم تعزيز هيكل الدعم لضمان الاستقرار وتقليل الوزن الكلي للمعدات ، وهو مناسب للنقل والتركيب.
F. يمكن لنظام التحكم الذكي الفريد تحقيق المراقبة عن بعد وتسجيل البيانات ، مما يحسن بشكل كبير من كفاءة الاختبار وراحة الإدارة.
1. المنتجات الإلكترونية والكهربائية
بما في ذلك الهواتف المحمولة وأجهزة الكمبيوتر والأجهزة اللوحية وأجهزة الشحن والعلب الكهربائية وما إلى ذلك ، لضمان استمرار هذه المنتجات في العمل بشكل طبيعي في بيئة رطبة ، لمنع حدوث ماس كهربائي ، الفشل والمشاكل الأخرى التي تسببها المياه.
2. قطع غيار السيارات
تحتاج المصابيح الأمامية للسيارة ، والمصابيح الخلفية ، ولوحات التحكم ، وأجهزة الاستشعار ، ووحدات التحكم الإلكترونية وغيرها من المكونات إلى أداء جيد للماء للتكيف مع الظروف الجوية المختلفة.
3. المعدات في الهواء الطلق
غالبًا ما تتعرض أضواء الشوارع وكاميرات المراقبة ومعدات الاتصالات وألواح الطاقة الشمسية وغيرها من المعدات الخارجية لبيئة المطر ، من خلال اختبار المطر يمكن التحقق من قدرتها على الحماية.
4. الفضاء الجوي
تتطلب أجزاء الطائرات ، وأغطية المركبات الفضائية ، وما إلى ذلك ، مقاومة عالية جدًا للماء ، وتساعد حمامات UL 50E على ضمان الحفاظ على التشغيل الطبيعي في ظروف الطقس القاسية.
انظر هنا ، أعتقد أن لديك فهمًا معينًا للاستحمام UL 50E ، إذا كنت قلقًا بشأن اختبار الأداء المقاوم للماء للمنتج ، فإن دش LIB UL 50E سيكون خيارك المثالي. يمكن أن توفر المعايير الفنية الدقيقة والأداء الموثوق به وسمعة العلامة التجارية الممتازة ضمانًا قويًا لجودة منتجاتك. اتصل بنا اليومInquiry@libtestchamber.comلمزيد من تفاصيل المنتجات والعروض الخاصة!
