تُستخدم المواد المطاطية والمرنة على نطاق واسع في أنظمة الختم في السيارات وعزل الكابلات والخراطيم الصناعية ومكونات الطيران. ومع ذلك، فإن أحد أكثر العوامل البيئية تدميرًا التي تؤثر على أداء المطاط هوالتعرض للأوزون.
حتى عند تركيزات منخفضة للغاية في الغلاف الجوي، يمكن للأوزون أن يسبب تشققات سطحية وهشاشة وفشلًا نهائيًا للمواد المرنة تحت الضغط الميكانيكي. وهذا هو السبب في أن اختبار مقاومة الأوزون أصبح جزءًا حاسمًا من تأهيل المواد وضمان الجودة.
الطريقة القياسية المحددة فيASTM D1149تُستخدم على نطاق واسع لتقييم مقاومة المواد المطاطية للتشقق بفعل الأوزون تحت ظروف إجهاد ثابتة أو ديناميكية.
تشمل ظروف الاختبار النموذجية:
تركيز الأوزون: 10–500 جزء في المائة مليون (pphm)
نطاق درجة الحرارة: 20°م إلى 60°م (حسب متطلبات المواد)
الرطوبة النسبية: بيئة متحكم بها اختياريًا (حسب الطراز)
تدفق الهواء: دوران مستمر لتوزيع موحد للأوزون
لمحاكاة ظروف التقادم الواقعية بدقة، يلزم وجودغرفة اختبار الأوزونمطلوب. على عكس غرف البيئة العامة، يجب أن تضمن غرفة الأوزون:
تحكم دقيق في تركيز الأوزون
توزيع موحد للغاز
درجة حرارة ثابتة وتدفق هواء
عوادم آمنة وحماية من التسرب
هذا هو المكان الذي تلعب فيه أنظمةغرف اختبار الأوزون من LIB industryدورًا حاسمًا في اختبار موثوقية المواد.
يكمن جوهر اختبار الأوزون في كيفية تعرض العينة المطاطية للإجهاد الميكانيكي أثناء التعرض. وفقًا لـ ASTM D1149، يتم استخدام طريقتين أساسيتين:الإجهاد الثابت and الإجهاد الديناميكي.
فهم الفرق بين هاتين الطريقتين ضروري لاختيار إعداد الاختبار الصحيح.
في اختبار الإجهاد الثابت، يتم شد العينة المطاطية إلى استطالة ثابتة والحفاظ عليها عند هذا التشوه الثابت طوال فترة الاختبار.
المعلمات النموذجية:
مستويات الإجهاد: 10%، 20%، 25%، حتى 35% (حسب مواصفات المادة)
مدة التعرض: 48 ساعة إلى 168 ساعة أو أكثر
حالة الإجهاد: تشوه ميكانيكي ثابت
الخصائص الرئيسية:
حالة إجهاد مستقرة
قابلية تكرار عالية
مناسبة لتقييم المواد المقارن
تعقيد أقل للنظام
المزايا:
اتساق ممتاز لتقييم النجاح/الفشل
مثالية لفحص المواد في البحث والتطوير
متطلبات صيانة أقل للمعدات
يُستخدم الاختبار الثابت على نطاق واسع في تطوير المواد في المراحل المبكرة والتحقق من الامتثال.
يُدخل اختبار الإجهاد الديناميكي تشوهًا دوريًا أثناء التعرض للأوزون. تتمدد العينة وتسترخي باستمرار، محاكية ظروف التشغيل الواقعية.
المعلمات النموذجية:
التردد: 0.5–2 هرتز (النطاق الشائع في الصناعة)
سعة الإجهاد: تشوه دوري بنسبة 5%–30%
نوع الحركة: حركة ترددية جيبية أو خطية
الخصائص الرئيسية:
يحاكي التعب الميكانيكي الواقعي
يجمع بين شيخوخة الأوزون + إجهاد التدوير الميكانيكي
واقعية أعلى في محاكاة ظروف الخدمة
المزايا:
تنبؤ أكثر دقة بالأداء الميداني
مثالية لتطبيقات السيارات والصناعة
تلتقط سلوك انتشار الشقوق الناتجة عن التعب
الاختبار الديناميكي مهم بشكل خاص للمكونات المعرضة لحركة مستمرة مثل موانع تسرب السيارات وأجزاء التعليق المطاطية وأنظمة الكابلات المرنة.
| الميزة | الإجهاد الثابت | الإجهاد الديناميكي |
|---|---|---|
| نوع الإجهاد | ثابت | دوري |
| الحركة | None | ترددية |
| مستوى المحاكاة | تعرض أساسي | تعب واقعي |
| التعقيد | Low | High |
| التطبيق | فحص المواد | التنبؤ بالعمر الافتراضي |
| متطلبات التثبيت | مشابك قياسية | مشابك قابلة للحركة |
يعتمد اختيار الطريقة الصحيحة على التطبيق النهائي للمادة وهدف الاختبار.
اختبار الإجهاد الثابت مناسب لـ:
تطوير تركيبات البوليمر
دراسات مقارنة المواد
اختبار الامتثال لـ ASTM D1149
مراقبة الجودة في دفعات الإنتاج
يُستخدم بشكل شائع في المختبرات التي تُعطى فيها الأولوية لقابلية التكرار والكفاءة على دقة المحاكاة الواقعية.
يوصى باختبار الإجهاد الديناميكي لـ:
أنظمة الختم في السيارات (موانع تسرب الأبواب والنوافذ)
عزل الكابلات والأسلاك المرنة
مكونات المطاط الصناعي للطيران
أجزاء المطاط الصناعية عالية الموثوقية
إذا كان التطبيق يتضمن حركة أو اهتزازًا مستمرًا، فإن الاختبار الديناميكي يوفر تنبؤًا أكثر واقعية بالفشل.
عند اختيار نظام غرفة اختبار الأوزون، يجب على المهندسين تقييم:
نطاق تركيز الأوزون: 10–500 جزء في المائة مليون (pphm)
دقة التحكم: ±5% أو أفضل
استقرار درجة الحرارة: ±0.5°م موصى به
نطاق الإجهاد: 5%–35% قابل للتعديل
سعة العينات: عادةً 16–48 عينة
توزيع موحد لتدوير الهواء
متانة أدوات التثبيت تحت التعرض للأوزون
هذه المعلمات تؤثر مباشرة على قابلية تكرار الاختبار وموثوقية البيانات.

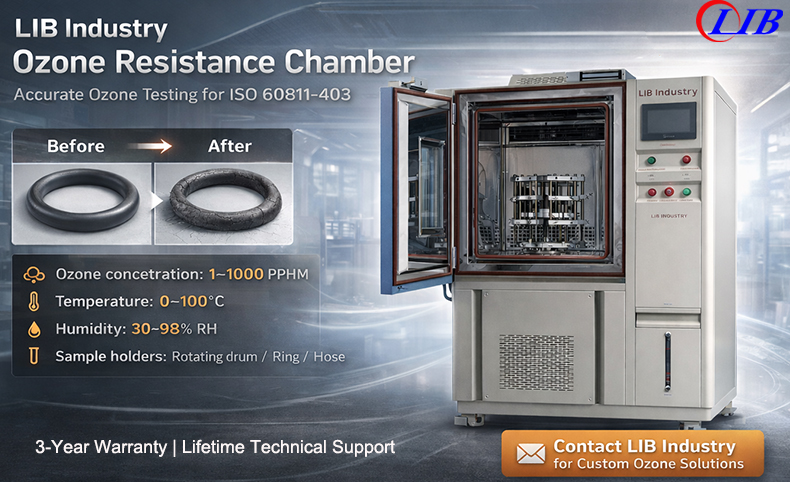

LIB industryتصمم غرف اختبار أوزون متطورة مصممة خصيصًا للامتثال لمعيار ASTM D1149 واختبار المتانة طويلة الأجل للمواد المرنة.
 |
نطاق درجة الحرارة |
0℃ ～ +100 ℃ |
تقلب درجة الحرارة |
± 0.5 ℃ |
|
انحراف درجة الحرارة |
± 2.0 ℃ |
|
نطاق الرطوبة |
30% ~ 98% رطوبة نسبية |
|
انحراف الرطوبة |
± 2.5% رطوبة نسبية |
|
معدل التبريد |
من درجة الحرارة المحيطة ~ 0℃ خلال 20 دقيقة |
|
تركيز الأوزون |
1～1000PPHM |
|
سرعة دوران حامل العينة |
0~10 دورة/دقيقة |
|
معدل تدفق الهواء |
0 ~ 60 لتر/دقيقة |
|
استطالة الشد للمشابك |
5%～35% |
يستخدم نظام تركيز الأوزون مولد تفريغ هالي مع تحكم بالحلقة المغلقة.
المواصفات الرئيسية:
نطاق تركيز الأوزون: 10–500 جزء في المائة مليون (pphm) (نطاقات أعلى قابلة للتخصيص متاحة)
دقة التحكم: ±5%
مراقبة الأوزون في الوقت الفعلي عبر مستشعر امتصاص الأشعة فوق البنفسجية
نظام تنظيم بالتغذية الراجعة التلقائية
هذا يضمن ظروف تعرض مستقرة وقابلة للتكرار طوال دورات الاختبار الطويلة.
الظروف البيئية المستقرة ضرورية لاختبار الأوزون الدقيق.
نطاق درجة الحرارة: 0°م إلى 60°م (قابل للتخصيص)
استقرار درجة الحرارة: ±0.5°م
نظام تدوير الهواء: توزيع موحد للأوزون
الجزء الداخلي للغرفة: هيكل من الفولاذ المقاوم للصدأ SUS304 المقاوم للتآكل
يضمن نظام تدفق الهواء تركيزًا متجانسًا للأوزون في جميع أنحاء مساحة الاختبار، مما يمنع انحراف التركيز المحلي.
الأوزون غاز شديد التفاعل وخطير. لذلك، التصميم الآمن ضروري.
تشمل غرف الأوزون من LIB:
نظام كشف تسرب الأوزون
نظام العادم والتعادل التلقائي
حماية أمان قفل الباب المتشابك
آلية الإيقاف الطارئ
تضمن هذه الأنظمة تشغيلًا آمنًا للمختبر حتى في ظل ظروف اختبار عالية التركيز.
أحد أهم المكونات التي غالبًا ما يتم التقليل من شأنها في اختبار الأوزون هو نظام تثبيت العينة. يمكن أن يؤدي التصميم السيئ لأداة التثبيت إلى تطبيق إجهاد غير دقيق ونتائج اختبار غير موثوقة.
توفر LIB industry تخصيصًا مرنًا للغاية لأدوات التثبيت لكل من أنظمة الاختبار الثابتة والديناميكية.
مشابك استطالة ثابتة
نطاق إجهاد قابل للتعديل: 10%–35%
تكوين متعدد العينات: 16 / 24 / 48 موضعًا
مواد مقاومة للتآكل: SUS316، سبائك الألومنيوم، طلاءات PTFE
تضمن هذه الأدوات تثبيتًا ثابتًا طويل الأجل دون انزلاق.
للاختبار الديناميكي، توفر LIB أنظمة ترددية تعمل بمحرك:
نطاق التردد: 0.5–2 هرتز قابل للتعديل
نظام حركة متزامنة متعدد العينات
خيارات حركة خطية أو جيبية
مكونات عالية المتانة للتشغيل المستمر
يسمح هذا النظام بمحاكاة دقيقة لظروف الإجهاد الدوري الواقعية تحت التعرض للأوزون.
|
|
 |
 |
تقدم LIB هندسة أدوات تثبيت مخصصة بالكامل بناءً على متطلبات العميل:
أشكال عينات غير قياسية (شرائط، أنابيب، صفائح)
هياكل تثبيت خاصة بالتطبيق
مسارات إجهاد مخصصة (حركة خطية / منحنية)
تصاميم خاصة بالصناعة للسيارات والكابلات والنقل بالسكك الحديدية
تضمن هذه المرونة أن أنظمة الاختبار تتطابق مع ظروف التطبيق الحقيقية بدلاً من الافتراضات المختبرية العامة.
شيخوخة الأوزون هي واحدة من أكثر آليات التدهور تأثيرًا على المواد المطاطية والمرنة. اختيار نهج الاختبار الصحيح تحتASTM D1149ضروري للحصول على بيانات أداء مواد ذات معنى وتنبؤية.
اختبار الإجهاد الثابت مثالي لمقارنة المواد والامتثال للمعايير
اختبار الإجهاد الديناميكي ضروري للتنبؤ بالعمر الافتراضي الفعلي
في النهاية، لا تعتمد دقة نتائجك على ظروف الاختبار فحسب، بل أيضًا على جودة نظام الاختبار وتصميم أدوات التثبيت ودقة التحكم البيئي.
مع الهندسة المتقدمة منLIB industryيمكن للمختبرات تحقيق تحكم عالي الاستقرار في تركيز الأوزون وتطبيق دقيق للإجهاد وأنظمة تثبيت قابلة للتخصيص مصممة خصيصًا لتطبيقات صناعية متنوعة.
أكثر ظروف الاختبار شيوعًا هيتركيز أوزون 50 ± 5 جزء في المائة مليون (pphm) at 40°م ± 2°م. قد تتطلب بعض مواصفات السيارات100 جزء في المائة مليون (pphm)أو أعلى. تدعم غرف اختبار الأوزون من LIB نطاق تركيز يبلغ1–1000 جزء في المائة مليون (pphm).
نعم. يسمح ASTM D1149 باختبار المنتجات النهائية والمكونات غير المنتظمة. يمكن لـ LIB تخصيص أدوات تثبيت للحلقات الدائرية وموانع التسرب والخراطيم وأغلفة الكابلات وغيرها من العينات غير القياسية ...
تردد الاختبار الديناميكي القياسي عادةً0.5 هرتز (30 دورة/دقيقة). قد يؤدي التردد المفرط إلى تراكم الحرارة، بينما قد لا يحاكي التردد المنخفض ظروف التعب بشكل كاف. يحافظ نظام LIB المدفوع بالسيرفو على دقة التردد في حدود±0.05 هرتز.
توفر LIBضمان لمدة 3 سنوات and دعم فني مدى الحياةيحصل العملاء على استجابة تقنية سريعة واستكشاف الأخطاء عن بُعد ودعم قطع الغيار وخدمة ما بعد البيع المستمرة طوال دورة حياة المعدات.
نعم. يمكن لـ LIB تكوين غرف اختبار الأوزون إما بأدوات تثبيت ثابتة أو أدوات تثبيت ديناميكية أو أنظمة قابلة للتبديل، مما يسمح لغرفة واحدة بدعم طرق اختبار ASTM D1149 المتعددة.
