المهندسون وفرق المشتريات الذين يسألون "ما الذي يمكن أن تختبره غرفة ثبات درجة الحرارة والرطوبة؟" يحاولون عادةً حل إحدى ثلاث مشكلات: منتج يتعطل في الميدان، أو تصميم جديد يحتاج إلى بيانات تأهيل قبل الإطلاق، أو مختبر قيد التجهيز ويحتاج إلى تحديد المعدات المناسبة. يقدم هذا الدليل إجابة مباشرة على هذا السؤال، ويستعرض معايير الاختبار التي تحكم اختبارات الإلكترونيات والأغذية ومستحضرات التجميل والسيارات، ويقارن أنواع الغرف جنبًا إلى جنب، ويوضح كيف صُممت غرف درجة الحرارة والرطوبة الثابتة من LIB لتقديم نتائج مستقرة وقابلة للتكرار عبر جميع هذه التطبيقات.
Aغرفة درجة الحرارة والرطوبة الثابتةهي حاوية محكمة الإغلاق تحافظ على درجة الحرارة والرطوبة النسبية (RH) عند مستويات ثابتة — أو مبرمجة بدقة — لساعات أو أيام أو أشهر. على عكس الفرن أو الفريزر البسيط، تتحكم في الحرارة والرطوبة في آنٍ واحد، مما يسمح للمختبر بإعادة إنتاج الإجهاد المناخي الواقعي عند الطلب. تشمل نتائج الاختبار النموذجية:
مقاومة الحرارة والبرودة— التليين، الاعوجاج، التقصف، انكماش الأختام، انحراف المستشعر
امتصاص الرطوبة والرطوبة— التآكل، التصفي، فقدان مقاومة العزل، الانتفاخ
التعرض للتكثف— تلف رطوبة السطح على لوحات الدوائر المطبوعة PCB، والعدسات، والملصقات، والأجزاء المطلية
التقادم المتسارع ومدة الصلاحية— مدى سرعة تحلل المواد أو التركيبات أو لحامات القصدير تحت الإجهاد
مقارنة الدفعات وتأهيل الموردين— ما إذا كانت الأجزاء الواردة تلبي نفس خط الأساس للأداء
وجود غرفة مستقرة أمر مهم لأن الانحرافات الصغيرة تنتج بيانات مضللة. يمكن لبقعة ساخنة قدرها 3 درجات مئوية أن تليّن لاصقًا قبل الموعد المحدد، ويمكن لزاوية منخفضة الرطوبة أن تخفي ضعفًا في التعبئة والتغليف كان سيظهر كعطل حقيقي لولا ذلك.
قبل تشغيل ملف اختبار، يجب على المختبر تحديد حجم العينة، وحمل الحرارة الحي، وظروف تشغيل الغرفة، ونقاط تسجيل البيانات، ومعايير النجاح/الفشل، ووقت استعادة العينة. معظم هذه البارامترات محددة بالفعل بموجب معيار صناعي، لذا فإن العمل الحقيقي هو مطابقة المعيار المناسب للمنتج.
المعيار |
التطبيق |
الظروف النموذجية |
ISO 16750-4 |
إلكترونيات السيارات، تشغيل عالي الحرارة |
تخزين 85°C / 48 ساعة؛ Tmax / 96 ساعة تشغيل |
IEC 60068-2-78 |
المنتجات الكهروتقنية، حرارة رطبة ثابتة |
30±2°C أو 40±2°C عند 85%/93% RH، 12 ساعة–56 يومًا |
IEC 60068-2-30 (اختبار Db) |
حرارة رطبة دورية مع تكثف |
دورات 12 ساعة + 12 ساعة مع تكثف سطحي |
ICH Q1A(R2) |
ثبات الأدوية |
25±2°C/60±5% RH (12 شهرًا، طويل الأجل)؛ 40±2°C/75±5% RH (6 أشهر، متسارع) |
85°C/85% RH (نمط JEDEC) |
اختبار عمر تحت انحياز الرطوبة لأشباه الموصلات/الموصلات |
1,000 ساعة تعرض مستمر |
غالبًا ما تكون أعطال الرطوبة صامتة — فقد تختبر لوحة بشكل جيد في ظروف الغرفة ولا يظهر عليها سوى تيار تسرب زائد بعد 500 ساعة أو أكثر عند رطوبة نسبية عالية. يجب أن تتابع خطة اختبار لوحات PCB تغير مقاومة العزل، وتقرحات قناع اللحام، وتآكل النحاس، والتصاق الطلاء المطابق، وزيادة الوزن، مع إيلاء اهتمام خاص للتلوث الأيوني على اللوحات ذات النهايات الدقيقة، والذي يمكن أن يشكل مسارات موصلة مع تراكم الرطوبة. بالنسبة لحزم أشباه الموصلات والموصلات، يُعد 85°C/85% RH لمدة 1000 ساعة معيارًا شائعًا لاختبار العمر تحت انحياز الرطوبة. تحتاج حزم البطاريات وأغطية المستشعرات وتجميعات الكابلات عادةً إلى مراقبة كهربائية — حيث تتيح منافذ الكابلات ومنافذ الاختبار الجانبية للمختبر تتبع الجهد والمقاومة والاحتفاظ بالسعة والانحراف دون فتح الغرفة.
عادةً ما يتتبع اختبار الأغذية التدهور التدريجي بدلاً من الفشل المفاجئ. تُختَم العينات وتُخزَّن عند نقاط مدة صلاحية شائعة — 25°C/60% RH، أو 30°C/65% RH، أو 40°C/75% RH — ثم تُقيَّم من حيث الملمس واللون والرائحة والنشاط المائي ووزن العبوة والنمو الميكروبي. المنتجات الجافة مثل الوجبات الخفيفة المخبوزة وأطعمة الحيوانات الأليفة والشاي والقهوة ومساحيق التوابل حساسة بشكل خاص للرطوبة. تختبر اختبارات التعبئة والتغليف بشكل منفصل سلامة الختم، والتصفي، واحتكاك الحبر، وفقدان ضغط الكرتون، والتجعد الكيس، مع الحاجة إلى تدفق هواء منتظم لمقارنة الأسطح المطلية مقابل غير المطلية بإنصاف.
يمكن أن يكشف اختبار الثبات عن انفصال الطور، وتحولات اللزوجة ودرجة الحموضة pH، والروائح والألوان الكريهة، وتغير تعداد الميكروبات، وفقدان المكون النشط — بالإضافة إلى مشكلات التعبئة مثل انسداد المضخة، وتسرب غطاء الختم، وانهيار الأنبوب، وفشل التصاق الملصق.
قد يمر جزء واحد بالجلوس في محطة ميناء، والعمل في حرارة صحراوية، والجلوس في مقصورة رطبة، ومواجهة ليالٍ باردة طوال فترة خدمته. يتحقق اختبار الغرفة على البلاستيك الداخلي، والأختام المطاطية، والمواد اللاصقة، والطلاءات، والمصابيح، والمفاتيح، والمستشعرات، ووحدات التحكم الإلكترونية ECU من التغير البُعدي، وفقدان اللمعان، والرائحة، والتضبيب، وتقرحات الطلاء، ومقاومة التلامس، ووظيفة ما بعد الاستعادة. تحتاج التجميعات الأكبر حجمًا غالبًا إلى غرفة ممشى حتى لا يتم تقييد تدفق الهواء.
العامل |
غرفة سطحية |
غرفة ممشى |
الاستخدام النموذجي |
البحث والتطوير، الأجزاء الصغيرة، لوحات PCB، العينات المعبأة |
التجميعات الكبيرة، الكراتين السائبة، التشغيل متعدد الدفعات |
الحجم |
~100 لتر–1000 لتر |
حجم مخصص، على نطاق الغرفة |
تدفق الهواء |
مضغوط، مُتحكَّم به بدقة |
مساحة أكبر، يحتاج إلى مسارات دوران مفتوحة |
الوصول |
باب أمامي، منفذ كابل/اختبار |
باب للأفراد، منافذ مراقبة متعددة |
الأنسب لـ |
تأهيل المكونات، دورات اختبار سريعة |
التجميعات الكاملة، فحص جودة دفعات الإنتاج |
 |
 |

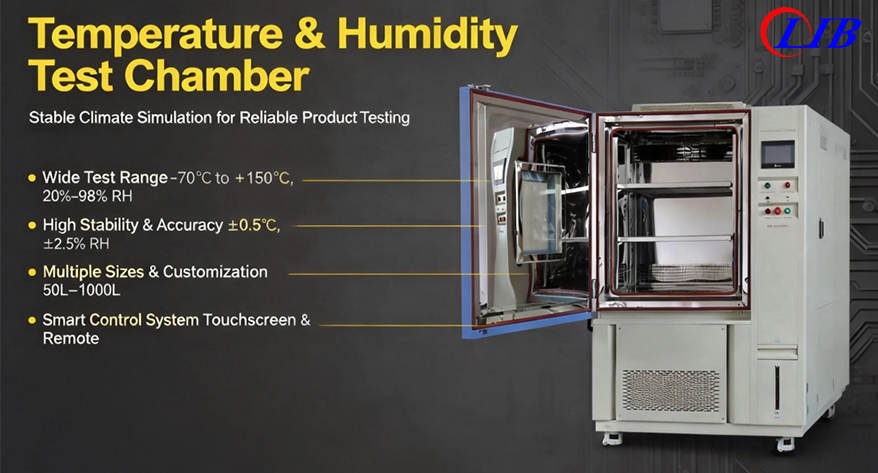

| البارامتر | القدرة المتاحة |
نطاق درجة الحرارة |
-20°C، أو -40°C، أو -70°C كنهاية منخفضة حتى +150°C |
نطاق الرطوبة |
20%–98% RH (نطاقات مخصصة متاحة من 10% RH) |
تقلب درجة الحرارة |
±0.5°C |
انحراف درجة الحرارة |
±2.0°C |
انحراف الرطوبة |
±2.5% RH |
معدل التسخين / التبريد |
تسخين 3°C/دقيقة؛ تبريد 1°C/دقيقة |
نطاق الحجم |
~100 لتر–1000 لتر، بالإضافة إلى أحجام مخصصة وأحجام ممشى |
التحكم والوصول |
شاشة لمس ملونة، وصلة PC، واجهة LAN، منفذ اختبار كابل |
بناء الغرفة |
غرفة عمل من الفولاذ المقاوم للصدأ SUS304، نافذة مراقبة، إحكام سيليكوني |
أنظمة الأمان |
حماية من الحرارة الزائدة، والتيار الزائد، ونقص المياه، وتسرب الأرضي، وضغط التبريد |

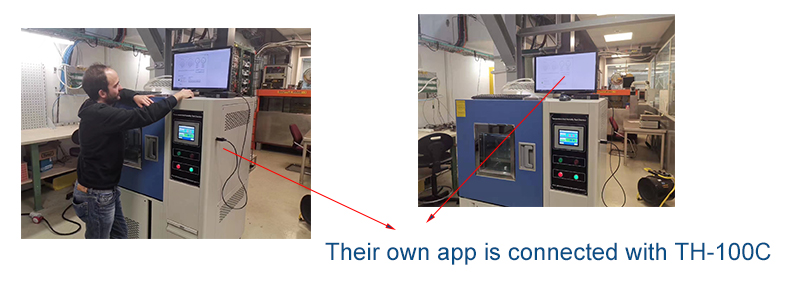

بالنسبة للاختبارات طويلة الأمد، تشكل التفاصيل الهندسية الصغيرة الفرق الأكبر: التحكم PID المستقر، تدفق الهواء الثابت، التزويد التلقائي بالمياه، تنقية المياه، والوصول عن بُعد للبيانات، كلها تقلل من فرصة إبطال الاختبار في منتصف الطريق. يدعم مخرج الكابل الجانبي المراقبة الكهربائية الحية لاختبار الإلكترونيات، كما أن مساحة العمل المصنوعة من الفولاذ المقاوم للصدأ سهلة التنظيف بين اختبارات الأغذية ومستحضرات التجميل والتعبئة والتغليف.
تمر المختبرات التي تستخدم غرفة درجة الحرارة والرطوبة الثابتة من LIB بنفس العملية عادةً: تحديد ملف الاختبار والمعيار المطبق، تحديد حجم الغرفة وحمل الحرارة الحي، تأكيد متطلبات المرافق (الطاقة، إمدادات المياه، الصرف الصحي)، التركيب والتشغيل في الموقع، وتدريب المشغل على عناصر التحكم بالشاشة التي تعمل باللمس وإعداد تسجيل البيانات. بعد التركيب، توفر LIB دعم المعايرة والتفتيش والصيانة بحيث تبقى بيانات الاختبار قابلة للمقارنة طوال عمر المعدات.
فيما تُستخدم غرفة درجة الحرارة والرطوبة الثابتة؟
تقييم مدى تأثير درجة الحرارة والرطوبة على المنتجات والتعبئة والتغليف والمواد — قياس مقاومة الحرارة/البرودة، وامتصاص الرطوبة، وخطر التكثف، ومعدل التقادم، ومدة الصلاحية.
هل يمكن لغرفة الحرارة والرطوبة اختبار الإلكترونيات والأغذية وقطع غيار السيارات في نفس المختبر؟
نعم. يمكن لنفس منصة الغرفة تأهيل لوحات PCB والمستشعرات والبطاريات؛ وإجراء دراسات مدة صلاحية الأغذية والتعبئة والتغليف؛ واختبار المواد الداخلية للسيارات ووحدات التحكم الإلكترونية ECU — الفرق هو ملف الاختبار (المعيار، نطاق درجة الحرارة / RH، والمدة)، وليس فئة المعدات.
ما هو نطاق درجة الحرارة والرطوبة الذي يجب أن أختاره، وما الفرق بين الغرفة السطحية وغرفة الممشى؟
استند في النطاق إلى ظروف التخزين والنقل والاستخدام بالإضافة إلى المعيار المطبق — النطاق المختبري النموذجي هو -40°C إلى +150°C عند 20%–98% RH، مع -70°C للاختبارات الشديدة الانخفاض في درجة الحرارة. تناسب الغرف السطحية عينات البحث والتطوير الصغيرة؛ وتوفر غرف الممشى مساحة أكبر وتدفق هواء للتجميعات الكبيرة، أو الكراتين السائبة، أو الدفعات المتعددة دفعة واحدة.
هل تقدم LIB ضمانًا ودعمًا طويل الأجل لما بعد البيع؟
نعم. تأتي غرف LIB معضمان 3 سنوات، مدعومة بـخدمة ما بعد البيع مدى الحياةتغطي المعايرة والتفتيش وقطع الغيار وإرشادات الصيانة — بحيث تبقى بيانات الاختبار قابلة للمقارنة طوال فترة العمل الكاملة للمعدات، وليس فقط خلال فترة الضمان.
ما الذي تتضمنه خدمة LIB الشاملة فعليًا؟
تدعم LIB دورة حياة المشروع الكاملة داخليًا: استشارة ملف الاختبار والمعيار، تصميم الغرفة وتحديد حجمها، التصنيع، التركيب والتشغيل في الموقع، تدريب المشغل، والمعايرة والصيانة المستمرة — نقطة اتصال واحدة من الاستفسار الأولي عبر سنوات التشغيل.
هل يمكن لـ LIB بناء غرف غير قياسية أو مخصصة، وما هي قدرتها الإنتاجية؟
نعم. بالإضافة إلى النماذج السطحية والرأسية والممشى القياسية، يقوم مهندسو LIBغير قياسية، مخصصة بالكاملللأحجام غير العادية، ونطاقات درجة الحرارة / RH، والوصول للمراقبة/الكابلات، أو متطلبات التعامل مع العينات. يدعم ذلكخط إنتاج داخلي كامليغطي غرف درجة الحرارة والمناخ، وغرف التآكل، وغرف الغبار والماء IP، وغرف التجوية، وغيرها من غرف الاختبار الخاصة.
 غرفة درجة حرارة ورطوبة ثابتة سطحية — مساحة صغيرة لاختبارات البحث والتطوير للوحات PCB والمكونات والأجزاء الصغيرة. |
— خيار بحجم أكبر للتجميعات متوسطة الحجم وفحص جودة الدفعات. |
|
— اختبار مخصص على نطاق الغرفة لتجميعات السيارات، والكراتين السائبة، وتأهيل خط الإنتاج. |

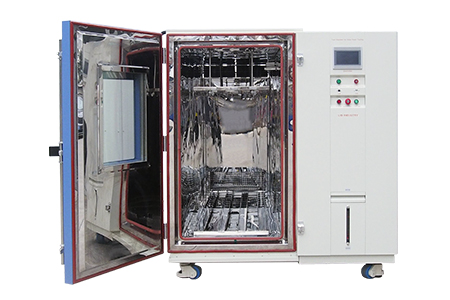

 غرفة اختبار الحرارة الرطبة / التكثف (IEC 60068-2-30) — اختبار دوري مخصص للإلكترونيات والطلاءات الحساسة للتكثف. |
يبدأ اختيار غرفة درجة الحرارة والرطوبة الثابتة المناسبة بملف الاختبار الخاص بك، وليس من الكتالوج. قبل طلب عرض سعر، حدد نطاق درجة الحرارة، ونطاق الرطوبة النسبية، وحجم الغرفة، وحمل الحرارة الحي، واحتياجات المراقبة/الوصول، والمعيار المطبق. تقوم شركة Xi'an LIB Environmental Simulation Industry ببناء غرف اختبار درجة الحرارة والمناخ والتآكل والغبار/الماء IP والتجوية والغرف الخاصة منذ عام 2009، وتدعم التصميم والإنتاج والتركيب وخدمة المعايرة طويلة الأجل.اتصل بـ LIBاليوم للحصول على مواصفات الغرفة، أو مقترح تقني، أو عرض سعر مخصص يتطابق مع المخاطر المناخية الحقيقية لمنتجك.
ضمان 3 سنوات | دعم فني مدى الحياة | استجابة هندسية سريعة
