تم تصنيع غرفة اختبار المطر JIS D0203 وفقًا لمعيار JIS D0203. تُستخدم هذه الغرفة بشكل أساسي لاختبار مقاومة أجزاء السيارات للماء في بيئة مطر طبيعية مُحاكاة. تُتيح غرفة اختبار المطر JIS D0203 إجراء اختبارات المطر R1 وR2 باستخدام فوهتي رش بقطر 1.2 مم، واختبارات الرش S1 وS2 باستخدام 40 فوهة رش بقطر 0.5 مم.
الموديل: R-1000JIS
المعيار: JIS D 0203
1. تغطي غرفة اختبار المطر LIB Industry JIS D0203 جميع طرق اختبار المطر المختلفة المحددة في معيار JIS D0203، مثل R1 وR2 وS1 وS2.
2. تحكم دقيق في المعلمات الرئيسية مثل زاوية وضغط ومعدل تدفق حقن الماء. محاكاة هطول الأمطار بكثافات وزوايا مختلفة لتقييم أداء مقاومة الماء لقطع غيار السيارات بدقة تحت ظروف هطول أمطار متنوعة.
| اختبار R1 | اختبار R2 | اختبار S1 | اختبار S2 | |
| ضغط رش الماء | 0.3 كجم/سم² (حوالي 4.3 رطل/بوصة مربعة) | 0.1 كجم/سم² (حوالي 1.4 رطل/بوصة مربعة) | 1 كجم/سم² (حوالي 14.2 رطل/بوصة مربعة) | 3 كجم/سم² (حوالي 42.7 رطل/بوصة مربعة) |
| معدل التدفق | 0.8 جالون/دقيقة (حوالي 3.2 لتر/دقيقة) | 0.5 جالون/دقيقة (حوالي 1.9 لتر/دقيقة) | 6.5 جالون/دقيقة (حوالي 24.5 لتر/دقيقة) | 10.3 جالون/دقيقة (حوالي 39.2 لتر/دقيقة) |
| مدة الاختبار | 10 دقائق | 10 دقائق | 30 دقيقة | 60 دقيقة |
| عدد الفوهات (النوزل) | 2 | 2 | 40 | 40 |
3. يقوم نظام الترشيح التلقائي للمدخل بتصفية الشوائب بحجم 0.03 مم لضمان سلاسة نظام الرش. وفي الوقت نفسه، يتم اختبار نظام تدوير المياه في غرفة اختبار المطر لتقليل استهلاك المياه.
4. مصنوعة من الفولاذ المقاوم للصدأ SUS304، الذي يتميز بمقاومة جيدة للتآكل وقوة عالية، ويمكنه تحمل تأثير وتآكل رذاذ الماء لفترة طويلة.
| المعاملات | R-1000JIS |
| النموذج | R-1000JIS |
| الأبعاد الداخلية (مم) (عمقعرضارتفاع) | 1000×1000×1000 |
| الأبعاد الكلية (مم) (عمقعرضارتفاع) | 1100×1460×1900 |
| الحجم الداخلي (لتر) | 1000 |
| المسافة بين العينة والنوزل | حوالي 400 مم |
| نوزل المطر | 2 فوهات |
| قطر فوهة نوزل المطر | φ0.5 مم |
| معدل تدفق الماء (اختبار R1) | 1.9 لتر/دقيقة |
| معدل تدفق الماء (اختبار R2) | 3.1 لتر/دقيقة |
| نوزل الرش | 40 فوهة |
| قطر فوهة نوزل الرش | φ1.2 مم |
| معدل تدفق الماء (اختبار S1) | 24.5 لتر/دقيقة |
| معدل تدفق الماء (اختبار S2) | 39.2 لتر/دقيقة |
| ضغط الماء عند النوزل | 0.03 ~ 0.30 ميجاباسكال |
| سرعة دوران طاولة التدوير | 17 دورة/دقيقة |
| التحكم في ضغط الماء | عداد التدفق |

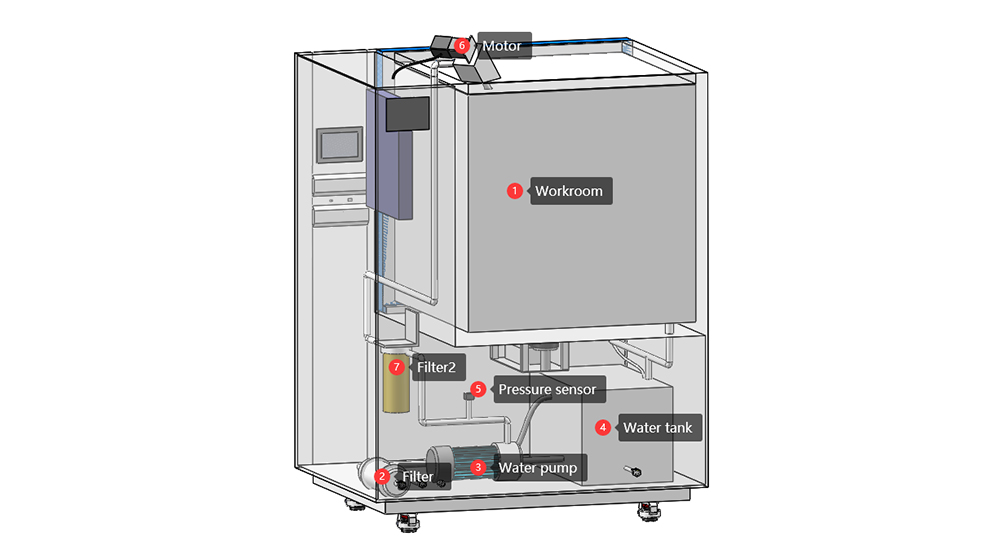

①غرفة العمل |
|  |
②فلتر | يستطيع نظام الترشيح الأوتوماتيكي للمدخل تصفية الشوائب بحجم جزيئات يصل إلى 0.03 ملم لضمان تجانس واستقرار عملية الرش. |  |

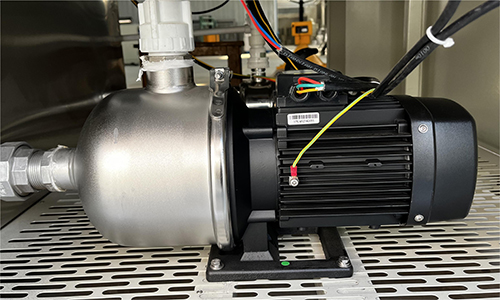

③مضخة المياه | تُعد مضخة المياه مصدر الطاقة لنظام دوران المياه في غرفة اختبار المطر، وهي مسؤولة عن نقل المياه من خزان المياه إلى الفوهة لتكوين تأثير المطر. |  |
④خزان المياه | يُوفر المياه اللازمة لاختبار المطر بأكمله. خزان المياه مُجهز بصمام كروي عائم لمستوى الماء، يُمكنه التحكم تلقائيًا في دخول وخروج الماء. |  |
⑤مستشعر الضغط | يقيس ضغط رش الماء. |  |
⑥المحرك | يُشغل القرص الدوار وأنبوب البندول. |  |
