إن أكثر اللحظات ضرراً للمنتج لا تنتج دائماً عن درجات الحرارة القصوى وحدها، بل عن سرعة تغير تلك الدرجات. فقد تتعرض لوحة دارة تخرج من بيئة تخزين باردة، أو مكون سيارة يدخل حجرة محرك ساخنة، أو جزء فضائي يمر بتغيرات ارتفاع كبيرة، لانتقالات حرارية مفاجئة تُشكّل تحدياً لكل مادة ووصلة داخل المنتج.
لإعادة خلق هذه الظروف الصعبة في بيئة محكومة، يعتمد المهندسون على aغرفة الصدمات الحرارية. فعلى عكس معدات اختبار درجة الحرارة التقليدية التي تضبط الحرارة تدريجياً، تُصمم غرفة الصدمات الحرارية لإحداث حركة سريعة بين مناطق ساخنة وباردة، مما يُجبر المنتجات على تحمل إجهاد حراري شديد خلال دورة اختبار قصيرة.
لا يكمن سر هذه القدرة في تقنية تسخين أو تبريد قوية فحسب، بل في التنسيق الدقيق بين أنظمة متعددة تشمل مناطق درجة الحرارة وآليات النقل ودوران الهواء وبرامج التحكم. وتتيح هذه التقنيات مجتمعةً للـ modernمعدات الصدمات الحراريةإعادة إنتاج تغيرات درجة الحرارة الواقعية بدقة عالية، مما يساعد المصنعين على اكتشاف الأعطال المحتملة قبل وصول المنتجات إلى العملاء.
كمزود محترف لحلول الاختبار البيئي، تطور LIB Industry Technology حلول اختبار مصممة لدعم التحقق الموثوق من المنتجات في مختلف الصناعات. ويمكن للعملاء استكشاف المزيد من حلول الاختبار البيئي على الـصفحة المنتجاتأو الاتصال بأخصائيينا للحصول على توصيات اختبار مناسبة.
تتمثل الوظيفة الأساسية لـ aغرفة الصدمات الحراريةفي إحداث انتقال حراري سريع جداً بين بيئتين مختلفتين. وتتحقق هذه العملية من خلال هيكل مصمم خصيصاً يفصل المناطق الساخنة عن الباردة مع السماح لعينة الاختبار بالتحرك بسرعة بينهما.

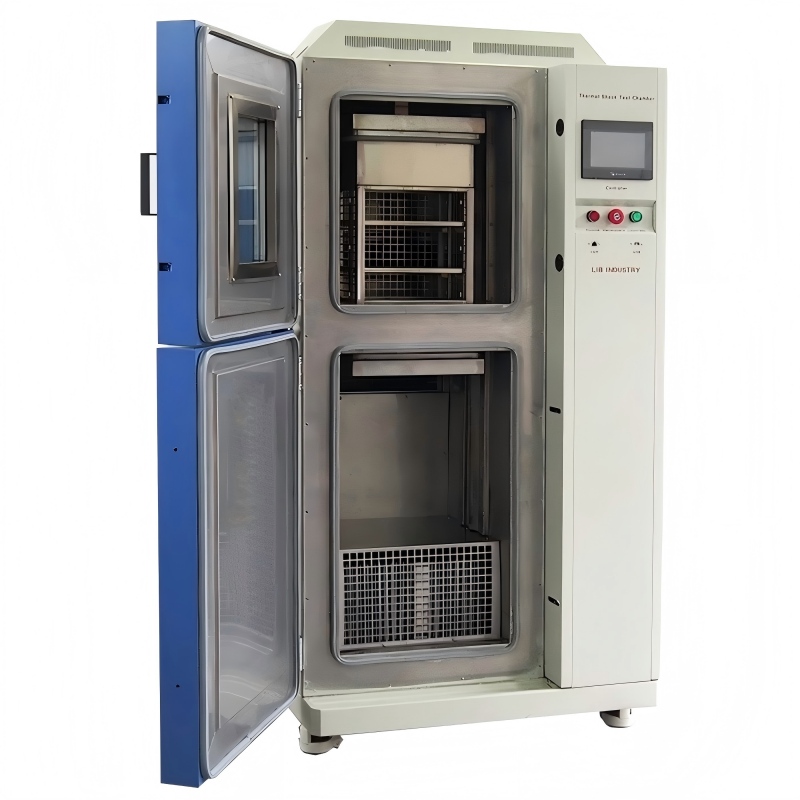

تستخدم معظم غرف الصدمات الحرارية تصميماً ثنائي المناطق، حيث تحافظ منطقة واحدة على بيئة عالية الحرارة عبر أنظمة تسخين قوية، بينما تحافظ المنطقة الأخرى على بيئة منخفضة الحرارة عبر تقنية تبريد متطورة. وينقل نظام نقل ميكانيكي عينة الاختبار من منطقة إلى أخرى، مما يعرضها لتغيرات مفاجئة في درجة الحرارة.
فعلى سبيل المثال، تتطلب العديد من اختبارات الصدمات الحرارية الصناعية تعرض العينات لدرجات حرارة تتراوح تقريباً بين -65°م و +150°م. إلا أن النطاق الدقيق لدرجة الحرارة يعتمد على المعايير الصناعية ومتطلبات المنتج ومواصفات المعدات. والغرض ليس مجرد الوصول إلى درجات حرارة قصوى، بل تحقيق انتقالات سريعة ومضبوطة تحاكي ظروف التشغيل الحقيقية.
عندما ينتقل منتج بين المناطق الساخنة والباردة، تتمدد المواد المختلفة داخله وتنكمش بمعدلات مختلفة، مما يُحدث إجهاداً حرارياً قد يكشف عن نقاط ضعف مثل:
تشققات في المواد أو وصلات اللحام
أعطال في السدادات والتغليف
مشاكل في توصيل المكونات
تدهور الأداء بعد تكرار الدورات الحرارية
وتُحسّن الـ High-qualityمعدات الصدمات الحراريةموثوقية الاختبار من خلال التحكم بسرعة الانتقال واستقرار درجة الحرارة وزمن الاستعادة. وتتيح هذه الإمكانيات للمصنعين تقييم متانة المنتج قبل الإنتاج الضخم والنشر الفعلي.
تعتمد Aغرفة الصدمات الحراريةعلى عدة أنظمة متكاملة تعمل معاً لنقل درجة الحرارة بكفاءة. ويُساهم كل نظام في الحفاظ على أوقات استجابة سريعة وظروف اختبار دقيقة.
| النظام | الوظيفة الرئيسية | الدور في انتقال درجة الحرارة |
|---|---|---|
| نظام التسخين | توليد درجات حرارة عالية والحفاظ عليها | يوفر إمداداً حرارياً سريعاً للمنطقة الساخنة |
| نظام التبريد | خلق درجات حرارة منخفضة والحفاظ عليها | يزيل الحرارة بسرعة من المنطقة الباردة |
| نظام نقل العينات | نقل العينات بين المناطق | يُحدث انتقالات حرارية سريعة |
| نظام تدوير الهواء | توزيع درجة الحرارة بالتساوي | يُحسّن كفاءة التبادل الحراري |
| نظام التحكم | مراقبة وضبط المعايير | يحافظ على ظروف اختبار قابلة للتكرار |
يجب أن يوفر نظام التسخين في غرفة الصدمات الحرارية طاقة كافية لاستعادة درجة حرارة المنطقة الساخنة بسرعة بعد حركة العينة. وفي الوقت نفسه، يجب أن يحافظ نظام التبريد على قدرة تبريد كافية لامتصاص الحرارة المنقولة من العينة.
وتكتسب آلية النقل أهمية مماثلة، حيث يُقلل نظام الحاملات المصمم جيداً من زمن الحركة مع الحد من التبادل الحراري غير المرغوب بين المنطقتين. ويساعد النقل الأسرع والأكثر استقراراً على خلق ظروف صدمة حرارية متناسقة.
ويدمج الـ Modernمعدات الصدمات الحراريةأيضاً وحدات تحكم ذكية تتيح للمستخدمين برمجة دورات درجة الحرارة وأزمنة النقل وتسلسلات الاختبار، مما يُحسّن قابلية التكرار ويُسهّل تلبية متطلبات الاختبارات الصناعية المختلفة.
لا يتحدد انتقال درجة الحرارة بقدرة التسخين والتبريد فقط، بل يلعب دوران الهواء دوراً حاسماً في ضمان وصول الحرارة أو البرودة إلى كل جزء من عينة الاختبار بالتساوي.
داخل aغرفة الصدمات الحرارية, تُصمم المراوح وقنوات تدفق الهواء لتحريك الهواء المُكيّف حول منطقة الاختبار. ويُحسّن تدفق الهواء الفعّال التبادل الحراري بين الهواء وسطح العينة، مما يتيح استقراراً أسرع لدرجة الحرارة.
قد يُسبب سوء تصميم تدفق الهواء فروقات في درجة الحرارة داخل الغرفة، حيث قد تصبح بعض المناطق أدفأ أو أبرد من غيرها، مما يُقلل دقة الاختبار. ولهذا السبب، يركز الـ Professionalمعدات الصدمات الحراريةعلى مسارات تدفق هواء مُحسّنة وتوزيع موحد لدرجة الحرارة.
وأثناء عملية النقل، تساعد أنظمة تدفق الهواء الغرفة أيضاً على استعادة حالتها بسرعة، فعندما تدخل عينة منطقة درجة حرارة جديدة، يقوم نظام دوران الهواء بإزالة الحرارة الزائدة أو توزيع الهواء البارد بسرعة لاستعادة الحالة المستهدفة.
وبالنسبة للمنتجات الحساسة مثل مكونات أشباه الموصلات والتجميعات الإلكترونية ووحدات البطاريات والأجهزة الدقيقة، يُعد تدفق الهواء المستقر أساسياً للحصول على نتائج موثوقة في اختبارات الصدمات الحرارية.
تتطلب التغيرات السريعة في درجة الحرارة أكثر من مجرد أنظمة تسخين وتبريد قوية، إذ يجب أن تحافظ Aغرفة الصدمات الحراريةعلى تحكم دقيق طوال عملية الاختبار بأكملها.
تراقب مستشعرات درجة الحرارة باستمرار الظروف داخل المناطق الساخنة والباردة، ويحلل نظام التحكم تغذية المستشعرات الراجعة ويضبط تلقائياً قدرة التسخين والتبريد وتشغيل تدفق الهواء للحفاظ على درجات الحرارة المبرمجة.
عادةً ما يشتمل الـ Advancedمعدات الصدمات الحراريةعلى واجهات تحكم قابلة للبرمجة تتيح للمهندسين تحديد معايير الاختبار مثل:
درجات الحرارة المستهدفة الساخنة والباردة
زمن البقاء في كل منطقة
عدد الدورات الحرارية
مدة النقل بين المناطق
ويضمن التحكم الدقيق اتباع كل دورة اختبار لنفس الإجراء، وهذه القابلية للتكرار ضرورية عند مقارنة مواد مختلفة أو تصاميم منتجات أو عمليات تصنيع.
توفر LIB Industry Technology حلول اختبار بيئي تركز على الدقة والاستقرار والموثوقية طويلة الأمد. ويمكن للشركات التي تبحث عن حلول مناسبة لتطبيقاتها الـاتصل بخبراء LIB التقنيينلمناقشة متطلبات الاختبار الخاصة بها.
تعتمد كفاءة انتقال درجة الحرارة في aغرفة الصدمات الحراريةعلى عدة عوامل تقنية، ويساعد فهم هذه العوامل المستخدمين على اختيار الـمعدات الصدمات الحراريةالمناسب وتحقيق أداء اختبار أفضل.
| العامل | التأثير على انتقال درجة الحرارة |
|---|---|
| فرق درجة الحرارة | كلما زاد فرق درجة الحرارة زاد الإجهاد الحراري، لكنه يتطلب أداء تسخين وتبريد أقوى. |
| قدرة التسخين والتبريد | القدرة الأعلى تتيح استعادة أسرع لدرجة الحرارة وتشغيلاً أكثر استقراراً. |
| حجم العينة ومادتها | تتطلب العينات الأكبر أو المواد ذات السعة الحرارية العالية طاقة أكبر لتغيير درجة الحرارة. |
| أداء العزل | العزل الجيد يُقلل فقدان الحرارة ويُحسّن الكفاءة. |
| تصميم تدفق الهواء | التدوير المُحسّن يُحسّن تناسق درجة الحرارة وسرعة الانتقال. |
| سرعة آلية النقل | الحركة الأسرع تخلق ظروف صدمة حرارية أكثر دقة. |
وتُعد خصائص عينة الاختبار من أهم الاعتبارات، فقد يصل مكون إلكتروني صغير إلى درجة الحرارة المستهدفة بسرعة، بينما قد تحتاج تجميعة ميكانيكية كبيرة إلى زمن استقرار إضافي.
وتؤثر صيانة المعدات أيضاً على الأداء طويل الأمد، إذ تساعد المعايرة الدورية وفحص نظام التبريد وصيانة نظام تدفق الهواء في الحفاظ على كفاءة ودقة اختبار الصدمات الحرارية.
يُحدد الانتقال الفعّال لدرجة الحرارة ما إذا كان اختبار الصدمات الحرارية قادراً على إعادة إنتاج الإجهاد الحراري الواقعي بدقة. ويجب أن لا تقتصر قدرة Aغرفة الصدمات الحراريةعلى خلق ظروف حارة وباردة قصوى فحسب، بل يجب أن تنتقل بينها بسرعة كافية لمحاكاة التحديات البيئية الفعلية.
إذا كان انتقال درجة الحرارة بطيئاً جداً، فقد لا يُولّد الاختبار إجهاداً حرارياً كافياً، مما يؤدي إلى نتائج غير دقيقة. ويضمن الـ Reliableمعدات الصدمات الحراريةتعرض المنتجات لتغيرات حرارية متناسقة وقابلة للتكرار، مما يساعد المهندسين على اكتشاف الأعطال المحتملة مبكراً.
تعتمد صناعات منها إلكترونيات السيارات والفضاء والاتصالات وتصنيع أشباه الموصلات وتخزين الطاقة على اختبار الصدمات الحرارية لتحسين موثوقية المنتج. ومن خلال اكتشاف نقاط الضعف أثناء التطوير، يمكن للمصنعين تقليل الأعطال الميدانية وتحسين جودة المنتج وزيادة ثقة العملاء.
تنقل Aغرفة الصدمات الحراريةدرجة الحرارة بين المناطق الساخنة والباردة عبر التشغيل المشترك لأنظمة التسخين وتقنية التبريد وآليات النقل ودوران الهواء وأنظمة التحكم الذكية. ويؤدي كل جزء دوراً مهماً في تحقيق انتقالات حرارية سريعة ودقيقة وقابلة للتكرار.
يؤثر أداء الـمعدات الصدمات الحراريةمباشرةً على موثوقية الاختبار، حيث تُحدد عوامل مثل قدرة التبريد وتصميم العزل وكفاءة تدفق الهواء وخصائص العينة ودقة التحكم مدى فعالية الغرفة في إعادة إنتاج الإجهاد الحراري الواقعي.
بالنسبة للشركات التي تحتاج إلى حلول اختبار بيئي موثوقة، يُعد اختيار غرفة صدمات حرارية مصممة بشكل صحيح أمراً أساسياً لتحسين التحقق من المنتج وضمان الموثوقية طويلة الأمد.
تُستخدم غرفة الصدمات الحرارية لاختبار كيفية تحمل المنتجات للتغيرات السريعة في درجة الحرارة بين البيئات الساخنة والباردة.
تستخدم معظم غرف الصدمات الحرارية نظام نقل ميكانيكي يُحرك العينات بسرعة بين مناطق ساخنة وباردة منفصلة.
يعتمد المدى على تصميم المعدات، لكن العديد من غرف الصدمات الحرارية يمكنها العمل بين -65°م و +150°م تقريباً.
يُحسّن دوران الهواء تناسق درجة الحرارة، ويُسرّع التبادل الحراري، ويساعد في الحفاظ على ظروف اختبار دقيقة.
تُستخدم غرف الصدمات الحرارية عادةً في الإلكترونيات والسيارات والفضاء والبطاريات وأشباه الموصلات والتصنيع الصناعي.
يمكن للمستخدمين تحسين الأداء من خلال الصيانة المناسبة والمعايرة الدورية وتحميل العينات بشكل صحيح واختيار معايير اختبار مناسبة.
