قد يبدو الكرتون سليمًا عند الوصول بينما اللوحة بداخله قد تعطلت بالفعل - وصلة لحام متشققة، أو موصل مفكوك، أو تلامس مرحل لا يسيء السلوك إلا تحت الحمل. هذه المقالة تجيب على السؤال مباشرة:يتم اختبار اهتزاز الشحن باستخدامغرفة اهتزازالتي تعيد إنتاج الحركة العشوائية ودرجة الحرارة والرطوبة التي تتعرض لها الحزمة في النقل عبر الشاحنات والجو والسكك الحديدية والطرود، حتى يتمكن المهندسون من رؤية الأعطال قبل أن يراها العملاء. فيما يلي، نشرح لماذا يتسبب الاهتزاز في تلف الإلكترونيات، والمعايير المطبقة (ASTM D4169، ASTM D999، ASTM D4728، ISTA 3A)، وكيفية بناء خطة اختبار، وكيفية تكوين غرف الاهتزاز من LIB لهذا العمل، وكيفية الاختيار بين أنواع الغرف لخط منتجك.
معظم اهتزاز النقل هووليس موجة جيبية نقية واحدة. أرضية الشاحنة، وحزام فرز الطرود، وعنبر شحن الطائرة، وكومة البالتات، كل منها يحقن ترددات متعددة في الحزمة في آن واحد، ويمكن للكرتون أو وسادة الفوم أن تضخم تلك الطاقة بسهولة كما تمتصها.عشوائي

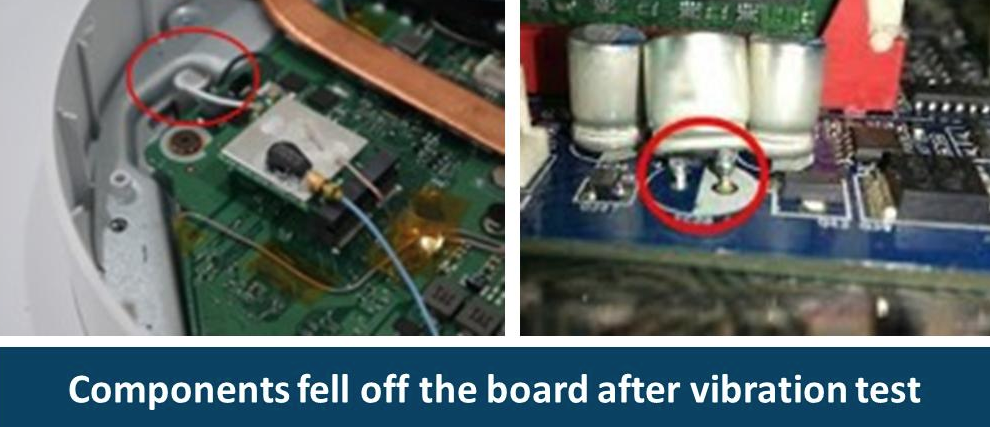

إجهاد وصلة اللحام وتشقق لوحة الدوائر المطبوعة.نادرًا ما تتعطل لوحات الدوائر من صدمة واحدة - إنها تتعطل بسبب التراكم. آلاف دورات الانحناء الصغيرة تخلق شقوقًا دقيقة حول المكونات الثقيلة، والمشتتات الحرارية، والمحولات، والبطاريات، والموصلات المثبتة على الزوايا. الأجزاء ذات المسافات الدقيقة، وحزم BGA، والمكونات الخزفية تحمل كلاً من الحمل الكهربائي والميكانيكي، لذا فهي أول ما يُظهر قمم رنين متغيرة، أو وسائد مرفوعة، أو دوائر مفتوحة.
تفكك الموصلات وإزاحة الكابلات.تجمع الموصلات بين الاحتكاك وقوة القفل وضغط التلامس، وكلها يمكن أن يزعجها الاهتزاز. تتحرك أحزمة الأسلاك، وتتحرك الكابلات المسطحة، وتتراجع البراغي، ويحتك العزل بحواف معدنية - غالبًا دون أن تفشل في اختبار التشغيل الأولي، فقط لتفشل لاحقًا تحت الحمل أو بعد معالجة إضافية.
رنين المكونات.الشاشات، والمراوح، والمحاثات، والبطاريات، والهوائيات، والأقواس الداخلية لكل منها تردد رنين خاص بها. عندما تحول الوسادة طاقة الاهتزاز إلى ذلك النطاق بدلاً من تخميده، يتسارع الضرر بدلاً من أن يتباطأ.
مرحلة النقل |
مصدر الاهتزاز النموذجي |
Road |
اهتزاز أرضية الشاحنات والعربات، عادةً أقوى عند التردد المنخفض |
الفرز/المناولة |
نقل السيور، والمزالق، وفارزات الطرود |
التخزين |
تكديس البالتات (ضغط الحمل العلوي)، وألواح الرصيف، وحركة الرافعات الشوكية |
Air |
اهتزاز عنبر الشحن بالإضافة إلى تغير الضغط ودرجة الحرارة |
Rail |
اهتزاز أرضي مستمر منخفض التردد على مدى طويل |
لأن الشحنات الحقيقية تجمع عدة من هذه في رحلة واحدة، يجب أن تكون عينة الاختبار هيتكوين الشحن الكامل— المنتج، والملحقات، والكابلات، والكتيبات، والصواني الداخلية، والكرتون، والملصقات، وطريقة الإغلاق — وليس فقط اللوحة أو الوحدة العارية.
يعتمد المعيار الصحيح على وزن الحزمة، وطريقة التوزيع (طرود، أو بالتات، أو جوي، أو مختلط)، ومخاطر المنتج، ومتطلبات العميل.
المعيار |
أفضل استخدام |
المعلمات الرئيسية المطلوب تحديدها |
ASTM D4169 |
حاويات وأنظمة الشحن |
جدول E اهتزاز عشوائي للشاحنات، عادةً 1–200 هرتز PSD. غالبًا ما ينقسم تسلسل الشاحنة لمدة 60 دقيقة إلى منخفض (0.40 Grms، 40 دقيقة)، ومتوسط (0.54 Grms، 15 دقيقة)، وعالي (0.70 Grms، 5 دقائق). |
ASTM D999 |
حاويات الشحن المملوءة |
الطريقة A1 صدمة عمودية متكررة، A2 صدمة دورانية متكررة، B رنين حاوية فردية، C رنين بالتات/موحد/كومة. غالبًا ما تستخدم إعدادات الإزاحة الثابتة إزاحة ذروة إلى ذروة 25.4 مم عند حوالي 2–5 هرتز لمدة 60 دقيقة. |
ASTM D4728 |
اهتزاز عشوائي لوحدات الشحن المملوءة |
تحكم PSD بوحدة g²/Hz مع Grms الكلي المستمد من المنحنى؛ يجب أن تدرج التقارير نطاق التردد، ونقاط التوقف، وGrms، والاتجاه، والمدة، ووزن الحمولة، والتثبيت، وأساس البيانات الميدانية. |
ISTA 3A |
طرود تصل إلى 70 كجم / 150 رطلاً |
ملفات تعريف الحزمة القياسية والصغيرة والمسطحة والمستطيلة. اهتزاز عشوائي مع/بدون حمل علوي عند 0.53 و0.46 Grms كلي؛ اهتزاز عشوائي منخفض الضغط اختياري عند 60 كيلو باسكال (شاحنة وجو) أو 70 كيلو باسكال (شاحنة فقط). |
خلاصة المهندسإذا لم تستطع تسمية مستوى Grms، ونطاق التردد، والمدة التي يجب أن يتحملها منتجك، فإن مواصفة الاختبار لم تكتمل بعد.ملاحظة:
ابدأ بالمسار الفعلي— طرد أقل من 70 كجم يشير إلى ISTA 3A؛ وحدة تحكم صناعية على بالتة أقرب إلى ASTM D4169 أو D4728.
أضف الإجهاد البيئي حيث ينطبق— الفوم يتصلب في التخزين البارد، ويلين في الحرارة، ويفقد التخميد بعد الضغط؛ الورق المقوى المموج يفقد قوته في الرطوبة العالية. اختبار الغرفة المدمجة يكتشف هذا، واختبار الاهتزاز فقط لا يفعل.
سجل ظروف الاختبار بدقة— حالة تشغيل المنتج، واتجاه الحزمة، ومواقع المستشعرات، ونقاط الضبط البيئية، وطريقة الفحص (بصري، فحص عزم الدوران، اختبار كهربائي، سجل البرنامج الثابت، فحص المعايرة، أو الأشعة السينية).
مقارنة المدخلات مقابل الاستجابة— ذروة انتقالية قوية تعني أن التعبئةتغذيةطاقة إلى المنتج بدلاً من امتصاصها، مما يشير مباشرة إلى إعادة تصميم الوسادة.
يجب أن ينظر فحص ما بعد الاختبار إلى ما بعد النجاح/الفشل للزوايا المتسحقة، ووصول الفوم إلى القاع، وغبار الاحتكاك، وحركة الكابلات، والبراغي المفكوكة، وتغير مقاومة التلامس، وضوضاء المروحة، وإعادة التعيين المتقطعة، والهياكل المتشققة، وتغير تردد الرنين.

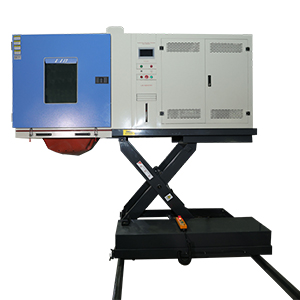

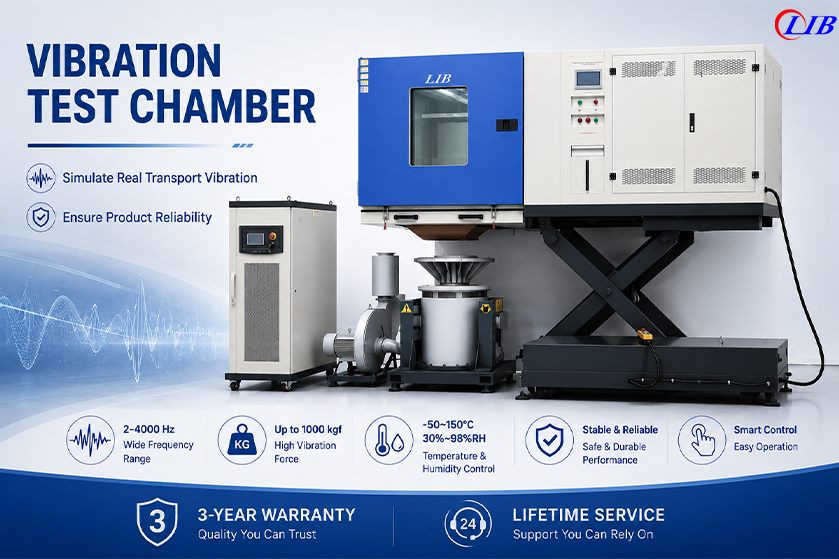

تجمع غرف الاهتزاز من LIB بين الاهتزاز الميكانيكي ودرجة الحرارة والرطوبة المتحكم بهما في حاوية واحدة، بحيث يمكن اختبار نفس الحزمة وتخطيط المستشعرات في الظروف المحيطة والباردة والرطبة والساخنة دون نقل العينة بين الآلات.
| القدرة | القيمة العملية لاختبار التعبئة |
|---|---|
| نطاق درجة الحرارة: -50 درجة مئوية إلى +150 درجة مئوية | يعيد إنتاج تصلب الفوم في المستودعات الباردة وتليينه في الشاحنات الساخنة |
| تذبذب درجة الحرارة ±0.5 درجة مئوية / انحراف ±2.0 درجة مئوية | يحافظ على استقرار الظروف الحرارية أثناء جمع بيانات الاهتزاز |
| نطاق الرطوبة: 30%–98% رطوبة نسبية، انحراف ±2.5% رطوبة نسبية | يقيم قوة الكرتون، والمواد اللاصقة، والملصقات، والفوم، وسلوك التلامس |
| معدل التسخين/التبريد: 5 درجات مئوية/دقيقة | يقصر الانتقالات بين ظروف التخزين والنقل |
| نطاق تردد الاهتزاز: 2–4000 هرتز | يغطي حركة النقل منخفضة التردد وفحص الرنين عالي التردد |
| قوة الاهتزاز المقدرة: 1000 كجم قوة | تتعامل مع أحمال الحزمة والمنتج المدمجة الصعبة |
| مضخم طاقة رقمي + تبريد ميكانيكي | يحافظ على قابلية تكرار ملفات درجة الحرارة/الرطوبة/الاهتزاز المدمجة من تشغيل لآخر |
| طاولة منزلقة 600 × 600 مم مع موسع رأس | مساحة تثبيت عملية للإلكترونيات المعبأة والتجميعات الفرعية |
| |
العامل |
غرفة درجة حرارة/رطوبة قياسية |
غرفة اهتزاز + مناخ من LIB |
يحاكي صدمة/اهتزاز النقل |
No |
نعم (2–4000 هرتز، حتى 1000 كجم قوة) |
يحاكي التخزين البارد/الساخن |
Yes |
Yes |
يحاكي تأثيرات الرطوبة على التعبئة |
Yes |
Yes |
مناسب لتأهيل مدة الصلاحية / التخزين |
Yes |
مناسب أيضًا، بالإضافة إلى تأهيل النقل |
مناسب لـ ASTM D4169 / D999 / D4728 / ISTA 3A |
No |
Yes |
الأفضل لـ |
اختبارات التخزين والتقادم |
تأهيل الشحن والتوزيع الكامل |
إذا كان منتجك يحتاج فقط إلى البقاء على رف المستودع، فقد تكون الغرفة القياسية كافية. إذا كان بحاجة إلى البقاء في شاحنة، وحزام فرز، وعنبر طائرة في نفس الرحلة، فإن الغرفة المدمجة هي التي تطابق نمط الفشل الحقيقي.
عادةً ما تسأل فرق الهندسة التي تقيم مورد غرف الاهتزاز عن أكثر من ورقة المواصفات - إنها تسأل عما يحدث بعد التسليم. بالنسبة لعملاء LIB، شمل هذا إرشادات التركيب في الموقع، وتدريب المشغلين على إعداد ملف PSD وتركيب المثبتات، ودعم المعايرة، واستجابة ما بعد البيع لبرامج درجة الحرارة-الرطوبة-الاهتزاز المدمجة عبر حسابات الإلكترونيات والسيارات والاتصالات والطاقة الشمسية والصناعية.
ما المعايير المستخدمة لاختبار اهتزاز التعبئة؟
الأكثر شيوعًا هي ASTM D4169 لأداء حاويات الشحن، وASTM D999 لإجراءات اختبار الاهتزاز على الحاويات المملوءة، وASTM D4728 للاهتزاز العشوائي لوحدات الشحن المملوءة، وISTA 3A للطرود حتى 70 كجم / 150 رطلاً.
كيف أختار غرفة اهتزاز لاختبار تغليف الإلكترونيات؟
طابق الغرفة مع أبعاد الحزمة، وكتلة الحمولة، ونطاق التردد المطلوب، وGrms المستهدف، ونطاق درجة الحرارة/الرطوبة، ومساحة التثبيت، والمعيار الحاكم. بالنسبة للإلكترونيات، عادةً ما تكون الغرفة التي تجمع بين درجة الحرارة والرطوبة والاهتزاز أكثر إفادة من الاهتزاز وحده.
ما هي الإلكترونيات الأكثر عرضة لاهتزاز النقل؟
المنتجات ذات مكونات لوحات الدوائر المطبوعة الثقيلة المثبتة، ووصلات اللحام ذات المسافات الدقيقة، والوحدات القابلة للتوصيل، والشاشات، والبطاريات، والمراوح، والمكونات البصرية، والمرحلات، وأحزمة الكابلات تحتاج إلى أقرب اهتمام أثناء تصميم التعبئة.
هل تحل غرفة الاهتزاز محل تجارب الشحن الميدانية الحقيقية؟
ليس تمامًا - إنها تكملها. الشحنات الميدانية المجهزة بأجهزة تولد بيانات PSD حقيقية يمكن برمجتها مرة أخرى في الغرفة، مما يعطي اختبارًا معمليًا قابلًا للتكرار يتتبع بيئة التوزيع الفعلية.
ما دعم ما بعد البيع الذي تقدمه LIB مع غرف الاهتزاز الخاصة بها؟
تدعم LIB غرف الاهتزاز الخاصة بها بـتغطي استشارات المشروع، وتكوين الغرفة، وإرشادات التركيب، وتدريب المشغلين، والمعايرة، والصيانة المستمرة - بحيث تحصل المختبرات على استمرارية الدعم طالما الغرفة قيد الاستخدام، وليس فقط خلال فترة الضمان., دعم فني مدى الحياةضمان لمدة 3 سنواتخدمة شاملةو
|
غرفة درجة الحرارة والرطوبة والاهتزاز المدمجة — للمنتجات التي تحتاج إلى محاكاة مناخية وعبور متزامنة. |
— للأحمال الكبيرة على البالتات أو اختبار توزيع متعدد الوحدات. |

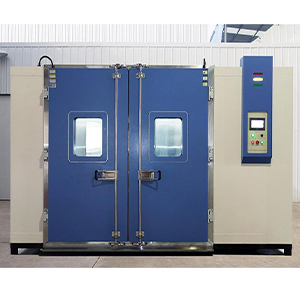

— للتخزين، ومدة الصلاحية، والتكييف المسبق قبل اختبار الاهتزاز. |
يمكن أن يجتاز الكرتون فحصًا سطحيًا ويظل يخفي لوحة تالفة. إجهاد اللحام، وتشقق لوحات الدوائر المطبوعة، والموصلات المفكوكة، وإزاحة الكابلات، والرنين، والأعطال الوظيفية الخفية هي المخاطر الحقيقية لاهتزاز الشحن - وغرفة الاهتزاز هي كيفية العثور عليها قبل أن يجدها العميل أولاً. خطة اختبار سليمة تستخدم المنتج المعبأ بالكامل، والمعيار الحاكم (ASTM D4169، ASTM D999، ASTM D4728، أو ISTA 3A)، ومعايير النجاح/الفشل المرتبطة بوظيفة المنتج الفعلية، وليس فقط حالة الكرتون.
هل تحتاج مساعدة في مطابقة غرفة اهتزاز مع متطلبات التعبئة والتوزيع الخاصة بك؟اتصل بـ LIB Environmental Simulation Industry للحصول على إرشادات تكوين الغرفة، وأوراق البيانات الفنية، وعروض الأسعار، أو حل اختبار مخصص مبني حول مسار الشحن وملف مخاطر المنتج الخاص بك.
ضمان لمدة 3 سنوات | دعم فني مدى الحياة | استجابة هندسية سريعة
