تم تصميم الوحدات الكهروضوئية (PV) للعمل في الهواء الطلق لأكثر من 20 عامًا، حيث تتعرض باستمرار للأشعة فوق البنفسجية والحرارة والرطوبة والإجهاد البيئي. ومن بين هذه العوامل، يُعد التعرض للأشعة فوق البنفسجية (UV) أحد أقدم وأقوى محفزات التدهور.
قد تصفر مواد التغليف مثل EVA أو POE، وقد تتشقق بوليمرات الطبقة الخلفية، وقد يضعف الالتصاق بين الطبقات قبل فترة طويلة من ظهور أي عطل ميكانيكي مرئي. تؤثر هذه التغييرات الخفية مباشرة على استقرار خرج الطاقة والسلامة على المدى الطويل.
لضمان قدرة الوحدات الكهروضوئية على تحمل ظروف العالم الحقيقي، أصبحت التهيئة المسبقة المسرَّعة بالأشعة فوق البنفسجية خطوة إلزامية في اختبارات التأهيل. والإطار الأكثر شيوعًا هو إجراء IEC 61215 MQT10 للتهيئة المسبقة بالأشعة فوق البنفسجية، والذي يحدد كيفية محاكاة التعرض للأشعة فوق البنفسجية قبل إجراء المزيد من الاختبارات البيئية.
هنا يأتي دوروحدة كهروضوئية صغيرة وفق IEC 61215 MQT10غرفة اختبار التهيئة المسبقة بالأشعة فوق البنفسجيةحيث يصبح ضروريًا. فهو يوفر ظروف تعرض للأشعة فوق البنفسجية مُتحكم بها وقابلة للتكرار، مما يسمح للباحثين والمصنعين بتقييم تدهور المواد بطريقة موثوقة علميًا.
لا يقتصر اختبار IEC 61215 MQT10 على مجرد 'تسليط الضوء فوق البنفسجي' على وحدة كهروضوئية. بل هو عملية تهيئة مسبقة خاضعة لرقابة صارمة تهدف إلى ضمان التكرارية وقابلية المقارنة بين المختبرات.
| المعامل | المتطلب |
|---|---|
| درجة حرارة سطح الوحدة | 60°م ± 5°م |
| الجرعة الكلية للأشعة فوق البنفسجية | 15 كيلوواط ساعة/م² (280–400 نانومتر) |
| جرعة UVB | ≥ 5 كيلوواط ساعة/م² (280–320 نانومتر) |
| انتظام الإشعاع | ±15% على منطقة التعرض |
لا تحدد هذه المعاملات شدة الإشعاع فحسب، بل أيضًا التركيب الطيفي واستقرار درجة الحرارة والانتظام المكاني.
التحكم في جرعة الأشعة فوق البنفسجية
تحدد الطاقة الكلية للأشعة فوق البنفسجية درجة تقادم البوليمرات. تؤدي الجرعة غير الكافية إلى تقدير أقل من الواقع للتدهور، بينما قد يؤدي التعرض المفرط إلى أنماط فشل غير واقعية.
متطلبات نطاق UVB
يحمل نطاق UVB بين 280 و320 نانومتر طاقة فوتونية أعلى وهو مسؤول بشكل خاص عن كسر الروابط في سلاسل البوليمرات. ويضمن تحقيق متطلبات جرعة UVB تدهورًا واقعيًا لمواد التغليف.
استقرار درجة الحرارة عند 60°م
تؤثر درجة الحرارة مباشرة على حركية التفاعلات. حتى الانحرافات الصغيرة يمكن أن تغير بشكل كبير معدلات التدهور، مما يجعل التحكم الحراري عاملاً حاسمًا في دقة الاختبار.
الانتظام (±15%)
يؤدي الإشعاع غير المنتظم إلى تقادم غير متناسق عبر العينات، مما يؤدي إلى نتائج مقارنة غير موثوقة - وهو أمر مهم بشكل خاص لاختبار الوحدات الصغيرة حيث يجب تقليل التباين بين العينات.
على الرغم من أن المعيار محدد بوضوح، إلا أن التنفيذ العملي أكثر تعقيدًا بكثير. تواجه معظم المختبرات تحديات في ثلاثة مجالات رئيسية.
تتدهور مصابيح الأشعة فوق البنفسجية بمرور الوقت، مما يؤدي إلى تحولات في الشدة والتوزيع الطيفي. يؤثر هذا على اتساق نطاق UVB ويتطلب معايرة أو تعويضًا مستمرًا.
يولد إشعاع الأشعة فوق البنفسجية نفسه حرارة، بينما تحاول أنظمة التحكم في درجة الحرارة تثبيت الغرفة عند 60°م. يخلق التفاعل بين الحرارة الإشعاعية والحمل الحراري القسري تدرجات حرارية معقدة عبر سطح العينة.
لا يتطلب البحث الحديث في الطاقة الكهروضوئية مجرد التعرض - بل يتطلب تراكم جرعة الأشعة فوق البنفسجية القابل للتتبع، ومراقبة الإشعاع في الوقت الفعلي، وإنهاء الاختبار تلقائيًا بمجرد الوصول إلى الطاقة المستهدفة.
بدون هذه القدرات، لا يمكن مقارنة نتائج الاختبارات بشكل موثوق عبر المختبرات أو هيئات الاعتماد.
لمواجهة هذه التحديات الهندسية، طورت LIB Industry غرفة مخصصةغرفة اختبار التهيئة المسبقة بالأشعة فوق البنفسجية للوحدات الكهروضوئية الصغيرة وفق IEC 61215 MQT10مصممة خصيصًا للتحقق من صحة التقادم المسرَّع للوحدات الكهروضوئية.
يركز هذا النظام على ثلاثة مبادئ هندسية أساسية: الانتظام البصري، والاستقرار الحراري، والتحكم في جرعة الأشعة فوق البنفسجية بحلقة مغلقة.
تدمج الغرفة:
نظام إشعاع فوق بنفسجي عالي الاستقرار (خيارات الهاليد المعدني أو الفلورسنت فوق البنفسجي)
تحسين العواكس متعددة الاتجاهات لتوزيع ضوء موحد
نظام تحكم دقيق في درجة الحرارة بنظام PID مع دوران هواء قسري
مراقبة الإشعاع فوق البنفسجي في الوقت الفعلي والتحكم في حلقة التغذية الراجعة
نظام تراكم الجرعة التلقائي وإنهاء الاختبار
المعامل |
قدرة LIB Industry |
منطقة التعرض |
1000 × 1000 مم (قابلة للتخصيص) |
حجم حامل العينة |
1400 × 2400 مم (عرض × ارتفاع) |
سعة العينات |
2 / 4 / 6 / تكوينات متعددة الوحدات |
توافق الوحدات |
يدعم الوحدات الكهروضوئية كاملة الحجم / الوحدات الصغيرة |
نطاق درجة الحرارة |
من المحيط حتى 90°م |
| درجة حرارة اللوحة السوداء (BPT) | 35 ～ 80 °م |
التحكم بالأشعة فوق البنفسجية |
تراكم الجرعة بحلقة مغلقة |
نظام البيانات |
تسجيل في الوقت الفعلي + تقرير قابل للتصدير |
التحكم في جرعة الأشعة فوق البنفسجية بحلقة مغلقة
بدلاً من الاعتماد على وقت تعرض ثابت، يقوم النظام بدمج بيانات الإشعاع بشكل مستمر ويتوقف تلقائيًا بمجرد الوصول إلى الجرعة المستهدفة. وهذا يزيل الأخطاء الناتجة عن تقادم المصباح أو التغير البيئي.
هندسة الانتظام
يتطلب تحقيق انتظام بنسبة ±15% موازنة بصرية دقيقة. يستخدم تصميم غرفة LIB هندسة عاكس محسنة ومواضع موزعة للمصابيح لتقليل تأثيرات الانخفاض عند الحواف.
بينما تعتمد التكوينات القياسية علىنظام حامل عينات رأسي 1400 × 2400 مم، فإن غرف التهيئة المسبقة بالأشعة فوق البنفسجية من LIB Industry مصممة بـمرونة هيكلية عالية لدعم متطلبات اختبار الوحدات الكهروضوئية المختلفة.
لمتطلبات بحثية محددة—مثلوحدات صغيرة بحجم 50 × 50 سم أو نماذج أولية كهروضوئية غير قياسية—يمكن لـ LIB Industry توفيرتصميم تركيبات مخصص بالكامل وتحسين تخطيط الغرفة، مما يضمن الامتثال الكامل لظروف اختبار IEC 61215 MQT10.
يسمح هذا النهج الهندسي المعياري للمختبرات بالتوسع مناختبار المواد النموذجية إلى اختبار تأهيل الوحدات كاملة الحجمضمن منصة النظام نفسها.
بخلاف تصميم المعدات، يتطلب اختبار موثوقية الطاقة الكهروضوئية استقرارًا طويل المدى، وقدرة خدمة عالمية، ودعمًا تقنيًا متسقًا.
تتخصص LIB Industry في أنظمة المحاكاة البيئية لتطبيقات الطاقة الكهروضوئية والبطاريات والفضاء وأبحاث المواد. تم تطوير غرفة التهيئة المسبقة بالأشعة فوق البنفسجية بناءً على متطلبات اختبار تدهور الطاقة الكهروضوئية في العالم الحقيقي، وليس فقط نظرية المحاكاة المعملية.
تدعم LIB العملاء في أكثر من 60 دولة من خلال تغطية خدمة محلية ومساعدة تقنية عن بُعد. بالنسبة لمعاهد أبحاث الطاقة الكهروضوئية الدولية، يضمن ذلك الحد الأدنى من وقت التوقف وحل تقني سريع.
ضمان لمدة 3 سنوات يغطي مكونات النظام الأساسية
دعم صيانة مدى الحياة
مساعدة تقنية عن بُعد على مدار الساعة طوال أيام الأسبوع عبر الإنترنت أو التشغيل عبر الفيديو
نظام توريد قطع غيار سريع الاستجابة
يضمن هذا بقاء تجارب تقادم الطاقة الكهروضوئية طويلة المدة دون انقطاع وقابلة للتتبع بالكامل.
توفر LIB Industry مجموعة كاملة لاختبار موثوقية الطاقة الكهروضوئية تغطي التقادم بالأشعة فوق البنفسجية، والعوامل الجوية كاملة الطيف، والمحاكاة البيئية على مستوى النظام.
| المعدات | المعاملات الأساسية | نوع الاختبار | القوة الرئيسية |
|---|---|---|---|
|
|
مصدر الأشعة فوق البنفسجية: فلورسنت UVA/UVB الإشعاع: حتى 250 واط/م² درجة الحرارة: من المحيط إلى 90°م | تقادم مسرَّع بالأشعة فوق البنفسجية | تدهور مستقر بالأشعة فوق البنفسجية + قابلية عالية للتكرار |
|
|

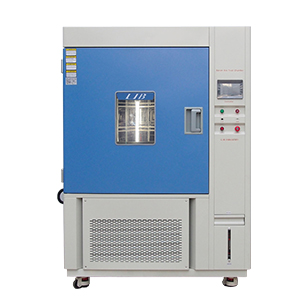

قدرة المصباح: 4500 واط قوس زينون الطيف: 300–400 نانومتر + مرئي + الأشعة تحت الحمراء الإشعاع: 35–150 واط/م² | محاكاة ضوء الشمس كامل الطيف | دقة محاكاة حقيقية للطيف الشمسي |
|
|

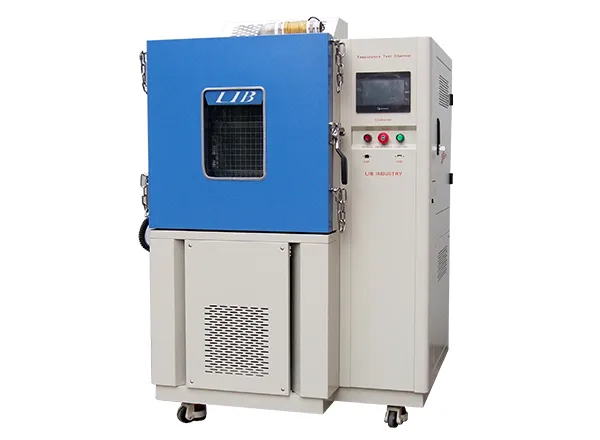

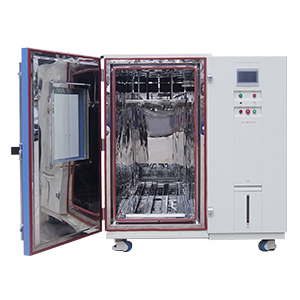

نطاق درجة الحرارة: -60°م إلى +150°م الرطوبة: 20%–98% رطوبة نسبية تذبذب درجة الحرارة: ±0.5°م | التدوير الحراري والرطوبة | التحقق من الموثوقية متعدد الإجهادات |
إنها تحاكي التعرض طويل المدى للأشعة فوق البنفسجية على الوحدات الكهروضوئية قبل إجراء المزيد من الاختبارات البيئية، مما يساعد في تحديد تدهور المواد مثل اصفرار مادة التغليف، والانفصال الطبقي، وتقادم الطبقة الخلفية.
يؤثر الانتظام مباشرة على موثوقية البيانات. يمكن أن يؤدي التعرض غير المتساوي للأشعة فوق البنفسجية إلى نتائج تدهور غير متناسقة عبر العينات، مما يجعل المقارنة والاعتماد غير صالحين.
نعم. توفر LIB Industry دعم التركيب في الموقع أو عن بُعد على مستوى العالم، بما في ذلك التشغيل عبر الفيديو، ومعايرة النظام، وتدريب المشغلين. يتلقى العملاء استجابة تقنية سريعة بغض النظر عن المنطقة.
يغطي الضمان مكونات النظام الأساسية بما في ذلك أنظمة الأشعة فوق البنفسجية، ووحدات التحكم في درجة الحرارة، والإلكترونيات التحكمية. تُستثنى الأجزاء المستهلكة مثل المصابيح والمرشحات ولكن يمكن توفيرها كحزم قطع غيار.
نعم. تقدم LIB Industry دعم صيانة مدى الحياة مع توفر مضمون لقطع الغيار وتحديثات تقنية مستمرة، مما يضمن قابلية استخدام النظام على المدى الطويل لبرامج البحث الممتدة
