ما هي غرفة اختبار مقاومة المطر بمواصفة IEC 60529؟ الدليل الشامل لاختبار مقاومة الماء IPX1-IPX9K

Jul 21 2026

Table of Content [Hide]

في التصنيع الصناعي الحديث - الذي يشمل إلكترونيات السيارات، وشاشات LED الخارجية، والاتصالات، ومكونات الطيران - يُعد تسرب المياه أحد الأسباب الرئيسية للدوائر القصيرة الكهربائية، وفشل المنتج، ومطالبات الضمان المكلفة. ضمان قدرة أغلفة المنتجات على تحمل الظروف الجوية القاسية وضغط السوائل يتطلب اختبارات امتثال صارمة وموحدة.

يفصل هذا الدليل الشامل معايير الحماية الدولية من التسرب، ويستكشف آليات اختبار مقاومة الماء، ويقارن تكوينات المعدات، ويوضح كيف توفر شركة LIB Industry حلول اختبار مخصصة ومعتمدة للمختبرات العالمية.

ما هي معدات اختبار المطر IEC 60529؟

IP Testing Machine معدات اختبار المطر(تُعرف أيضًا باسم غرفة اختبار مقاومة المطر، أو غرفة رش الماء، أو نظام اختبار تسرب الماء IP) وهي أجهزة اختبار بيئية متخصصة مصممة لتقييم مدى فعالية الغلاف الواقي للمنتج في مقاومة اختراق الماء.

تحاكي هذه الغرف طيفًا واسعًا من سيناريوهات الهطول الطبيعية والصناعية - بدءًا من التنقيط الرأسي اللطيف للماء ورذاذ المطر المتأرجح إلى نفاثات الماء عالية الضغط المستمرة والغمر في المياه العميقة.

القيمة الأساسية للمهندسين ومديري المشتريات:

التحقق القياسي: يضمن الامتثال الكامل لتصنيفات الحماية الدولية من التسرب (IEC 60529، ISO 20653، MIL-STD-810H).
تحديد الأعطال: يحدد نقاط الضعف الهيكلية في الحشيات المطاطية، والأختام، واللحامات، وواجهات الموصلات قبل الإنتاج الضخم.
سلطة البيانات: يوفر تحكمًا دقيقًا وقابلًا للتكرار في ضغط الماء وتدفقه، وهو مطلوب لاعتماد المختبرات من قبل جهات خارجية ودخول الأسواق العالمية.

فك تشفير معايير IEC 60529 و ISO 20653

يحدد المعيار الدولي IEC 60529 درجات الحماية التي توفرها الأغلفة (رمز IP). لاختيار إعداد الاختبار الصحيح، يجب على فرق الهندسة تقييم الفروق الفنية بين مستويات اختبار IPX1 و IPX9K.

جدول مرجعي لتصنيفات اختبار الماء للحماية من التسرب

IP Rating	طريقة اختبار الماء	معامل الاختبار الرئيسي	التطبيق النموذجي
IPX1	الماء المتقطر العمودي	معدل تنقيط 1 مم/دقيقة، 10 دقائق	المعدات الكهربائية الداخلية
IPX2	الماء المتقطر بزاوية 15°	أربعة أوضاع إمالة	الأجهزة المعرضة للتنقيط المائل
IPX3	الرذاذ المتأرجح	زاوية رش ±60°، 0.07 لتر/دقيقة لكل ثقب	الإلكترونيات الخارجية
IPX4	رش الماء	تغطية رش ±180°	الإلكترونيات الاستهلاكية، الإضاءة
IPX5	نفاثة ماء	12.5 لتر/دقيقة، ضغط 30-100 كيلو باسكال	قطع غيار السيارات، الأجهزة الخارجية
IPX6	نفاثة ماء قوية	نفاثة عالية التدفق 100 لتر/دقيقة	المعدات الصناعية
IPX7	الغمر المؤقت	عمق ماء 1 متر، 30 دقيقة	المنتجات المحمولة المقاومة للماء
IPX8	الغمر المستمر	ضغط/عمق مخصص	المنتجات البحرية وتحت الماء
IPX9K	رش ماء ساخن عالي الضغط	ماء بدرجة 80°م، 8,000–10,000 كيلو باسكال	مكونات السيارات

اختيار غرف اختبار مقاومة المطر: الغرف المستقلة مقابل الأنظمة المتكاملة

عند بناء أو ترقية منشأة الحماية من التسرب (IP)، يجب على أخصائيي المشتريات الاختيار بين غرف الاختبار المستقلة القائمة بذاتها والأنظمة المتكاملة المعيارية بدون غلاف.

الفروق الهيكلية والتشغيلية الرئيسية

المقارنة	غرفة مستقلة	مختبر IP متكامل
نطاق الاختبار	مستوى IP محدد	تغطية كاملة IPX1-IPX9K
حجم العينة	منتجات صغيرة إلى متوسطة	مكونات سيارات وصناعية كبيرة
مساحة المختبر	يتطلب أجهزة متعددة	تخطيط مخصص مركزي
قابلية التوسع	محدودة	ترقيات مستقبلية مرنة
أفضل تطبيق	اختبارات البحث والتطوير	مختبرات الاعتماد

التميز التقني: ميزات غرفة اختبار مقاومة المطر من LIB industry

تصنع LIB Industry غرف اختبار مقاومة المطر المتطورة المصممة لتلبية المعايير الدولية الصارمة مع تقليل التكاليف التشغيلية.

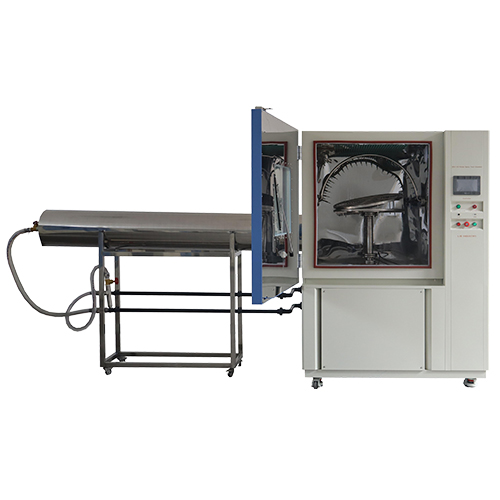

غرفة IPX1–IPX6 المدمجةغرفة تسرب الماء

غرفة اختبار الغمر بالماء IPX7 X8


غرفة رش الماء عالية الحرارة والضغط IPX9K

بناء مختبر IP لك

1. تكامل الاختبار متعدد المستويات (IPX1 إلى IPX6)

لتوفير مساحة المختبر، تدمج وحدات LIB industry المدمجة IPX1–IPX6 صناديق التنقيط (IPX1/2)، وأنابيب الفولاذ المقاوم للصدأ المتأرجحة (زاوية مسح ±60° و ±180° لـ IPX3/4)، وفوهات النفاثة عالية الضغط (IPX5/6) في غرفة واحدة.

2. مقاومة التآكل والبناء الشاق

فولاذ مقاوم للصدأ SUS304: يُبنى الجزء الداخلي لغرفة الاختبار من فولاذ مقاوم للصدأ عالي الجودة SUS304، مما يوفر مقاومة فائقة للتآكل تحت التعرض المستمر للرطوبة.
الهيكل الخارجي الفولاذي المقوى: تتميز خزانات الغمر العميق IPX7/X8 ببناء من ألواح فولاذ A3 بسماكة 15 مم مصمم لتحمل ضغوط المياه الهيدروستاتيكية المكافئة لعمق 50 مترًا دون تشوه.

ختم سيليكون مزدوج الطبقة: يتضمن آلية إحكام من طبقتين - طبقة داخلية من السيليكون الناعم للتلامس المرن مع السطح وطبقة خارجية من الإيلاستومر الصلب لتحمل الضغوط الداخلية العالية.

3. دقة درجات الحرارة والضغط العالي (IPX9K)

لاختبارات الغسيل الصناعي القاسية، تتميز أنظمة LIB IPX9K بعناصر تسخين شديدة التحمل توفر ماءً ساخنًا بدرجة 80°م بشكل مستمر عند ضغوط تصل إلى 10,000 كيلو باسكال عبر أربع زوايا رش آلية (0°، 30°، 60°، 90°).

4. نظام تدوير موفر للماء آلي

تستهلك الاختبارات كميات كبيرة من الماء. تتميز غرف LIB بأنظمة ترشيح واستعادة ماء ذات حلقة مغلقة. تقوم المرشحات الآلية بإزالة الجسيمات العالقة، مما يمنع انسداد الفوهات مع إعادة تدوير الماء لتقليل تكاليف المرافق التشغيلية بنسبة تصل إلى 80%.

5. التحكم الذكي واختبار العينات المزوّدة بالطاقة

شاشة لمس ملونة قابلة للبرمجة: يمكن للمشغلين برمجة مدة الرش، ومعدلات تدفق الماء، وسرعة التأرجح، ودوران القرص الدوار للعينة (من 1 دورة في الدقيقة حتى سرعات مخصصة) بسهولة.
مخارج طاقة للعينات مقاومة للماء: تسمح منافذ طرفية مدمجة مقاومة للماء لعينات الاختبار (مثل الإضاءة الخارجية النشطة أو المصابيح الأمامية للسيارات) بالبقاء قيد التشغيل أثناء اختبارات رش الماء المباشرة.

لماذا الشراكة مع LIB Industry؟ خبيرك الشامل في الاختبارات البيئية

تأسست LIB Industry عام 2012، ونمت لتصبح جهة تصنيع موثوقة عالميًا وخبيرة في غرف الاختبار البيئي الجاهزة. بدلاً من مجرد توفير أجهزة مستقلة، تتخصص LIB في تقديم أنظمة بيئية اختبارية كاملة ومتكاملة تمكّن المختبرات حول العالم من تحقيق الامتثال التنظيمي.

القدرات الأساسية ونقاط القوة:

مجموعة منتجات شاملة: تصنع LIB مجموعة كاملة من غرف الاختبار البيئي - بما في ذلك غرف رش المطر، ومعدات اختبار الرمل والغبار، وغرف درجة الحرارة والرطوبة، ووحدات الصدمة الحرارية، وغرف تآكل رذاذ الملح، ومرافق بيئية مخصصة للمشي.
حلول شاملة جاهزة: من تصميم التخطيط المكاني الأولي للمختبر والهندسة المخصصة إلى التصنيع والشحن والتركيب في الموقع وتدريب المشغلين، تدير LIB دورة حياة المشروع بالكامل بسلاسة.
خبرة التصميم المخصص: يقوم مهندسو LIB بتخصيص أبعاد المعدات المخصصة، وأنظمة مختبر IP بدون غلاف، وواجهات طاقة العينات المتخصصة لتتماشى مع سير العمل المختبري الخاص بك.

التزام لا مثيل له بخدمة ما بعد البيع

ضمان خدمة LIB:

ضمان عالمي لمدة 3 سنوات: تغطية ضمان كامل للوحدة لحماية استثمارك الرأسمالي وخفض تكاليف الصيانة على المدى الطويل.
دعم فني مدى الحياة: مساعدة هندسية مستمرة، وتلبية سريعة لقطع الغيار، وإرشادات معايرة طويلة الأجل طوال العمر التشغيلي لغرفة الاختبار الخاصة بك.

دراسة حالة واقعية: Standard Bank (كوريا الجنوبية)

نظرة عامة عن العميل: Standard Bank هي وكالة اختبار وامتثال مستقلة رائدة في كوريا الجنوبية، تخدم مصنعي المعدات الأصلية في قطاعات السيارات والصناعة والإلكترونيات الاستهلاكية.

التحدي

في يناير 2019، اتصلت Standard Bank بشركة LIB Industry لبناء منشأة اختبار IP متعددة التخصصات لتلبية طلبات اعتماد العملاء المتزايدة. وقد حدد طلب الشراء ما يلي:

غرف اختبار الرمل والغبار (موديل DI-1000 أو DI-2000)
معدات اختبار تسرب الماء لـ IPX1/X2 (R12-1600)،IPX3/X4 (R-3200), غرف نفاثة الماء IPX5/X6وأنظمة الغمر IPX7/X8
غرف اختبار تآكل رذاذ الملح

حل LIB Industry

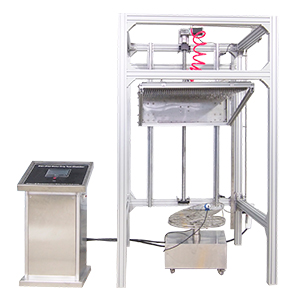

قام مهندسو LIB بتصميم وتصنيع نظام مختبر IP شامل بدون غلاف مصمم خصيصًا لمخطط أرضية مختبر Standard Bank:

تسليم جاهز: بناء إعداد متكامل يغطي اختبار الماء من IPX1 حتى IPX8 والامتثال لتسرب الغبار IP5X/6X.

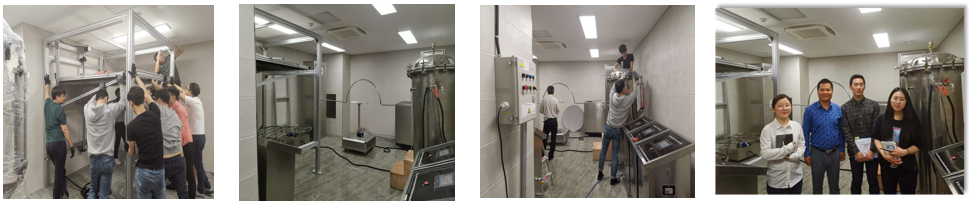

التركيب والتدريب في الموقع: سافر مهندسو LIB إلى كوريا الجنوبية لتنفيذ تركيب المعدات، وتكامل نظام السباكة، وتدريب المشغلين.
معايرة ISO 17025 المستمرة: لضمان بقاء بيانات الاختبار المعتمدة من Standard Bank معترفًا بها دوليًا، تساعد LIB بنك Standard Bank في إجراء معايرات ISO 17025 السنوية على مستشعرات التدفق ومحولات الضغط لمعدات اختبار الماء IP الخاصة بهم.

What_is_IEC_60529_Rain_Resistance_Test_Chamber_The_Ultimate_Guide_to_IPX1-IPX9K_Water_Resistance_Testing.png

النتيجة

نجح Standard Bank في تشغيل مختبره المعتمد، حيث قدم خدمات اختبار تسرب سريعة وعالية الدقة ومعتمدة للعملاء التجاريين في جميع أنحاء آسيا.

الأسئلة الشائعة (FAQs)

س1: ما الفرق الفني الرئيسي بين اختبار المطر IPX3 و IPX4؟

ج: يختبر IPX3 رش الماء بزوايا تصل إلى ±60° عن الوضع الرأسي. بينما يمدد IPX4 قوس التأرجح إلى ±180°، مما يرش الماء من جميع الزوايا لمحاكاة التعرض البيئي الأقسى.

س2: لماذا تعتبر معايرة ISO 17025 ضرورية لمستشعرات تدفق الماء في غرف اختبار المطر؟

ج: تتحقق معايرة ISO 17025 المنتظمة من دقة مقياس التدفق ودقة ضغط الماء. تضمن المعايرة المعتمدة أن بيانات الاختبار التي ينتجها مختبرك صالحة قانونيًا ومعترف بها من قبل هيئات الاعتماد العالمية.

س3: هل يمكن لغرفة مطر واحدة إجراء اختبارات الرش منخفض الضغط ونفاثات الضغط العالي معًا؟

ج: نعم. تحتوي الوحدات المتكاملة (مثل غرفة LIB المدمجة IPX1–IPX6) على صواني تنقيط منخفضة الضغط، وأذرع رش متأرجحة، وفوهات نفاثة عالية الضغط في مساحة واحدة، مما يلغي الحاجة إلى شراء عدة آلات منفصلة.

س4: كيف يقلل نظام تدوير الماء من LIB نفقات التشغيل؟

ج: تدمج غرف اختبار LIB وحدات ترشيح متعددة المراحل وخزانات ماء معاد تدويرها. يقوم النظام بتنظيف ماء الاختبار وإعادة استخدامه خلال الدورات التشغيلية، مما يمنع انسداد الفوهات ويقلل استهلاك الماء بنسبة تصل إلى 80%.

س5: كم مرة يجب صيانة فوهات الرش وفتحات التنقيط؟

ج: يجب فحص فتحات التنقيط والفوهات شهريًا للتحقق من عدم وجود تراكمات معدنية أو جسيمية. يؤدي استخدام الماء المقطر أو منزوع الأيونات داخل نظام الحلقة المغلقة إلى إطالة عمر الفوهة بشكل كبير والحفاظ على معدلات تدفق موحدة.

قم ببناء مختبرك المعتمد للحماية من التسرب مع LIB Industry

سواء كنت بحاجة إلى وحدة تنقيط قياسية توضع على الطاولة، أو غرفة رش عالية الضغط IPX9K، أو نظام مختبر IP كامل مصمم خصيصًا مثل Standard Bank، فإن LIB Industry تقدم الهندسة الشاملة، والتصنيع، والتركيب في الموقع، ودعم معايرة ISO 17025 طويل الأجل.
