في اختبار الموثوقية الحديثة ، تعد غرفة اختبار الصدمات الحرارية في الصناعة LIB ضرورية لتقييم كيفية تحمل المنتجات للتغيرات المفاجئة والحادة في درجات الحرارة. يمكن أن يسبب التسخين والتبريد السريعان ضغطًا ميكانيكيًا وإرهاقًا للمواد وفشل في المكونات ، مما يجعل اختبارات ركوب درجات الحرارة ضرورية لمتانة المنتج. تعتمد صناعات مثل الإلكترونيات والسيارات والفضاء الجوي وتصنيع البطاريات على اختبار الصدمات الحرارية لضمان الأداء والسلامة في ظل ظروف العالم الحقيقي.
|

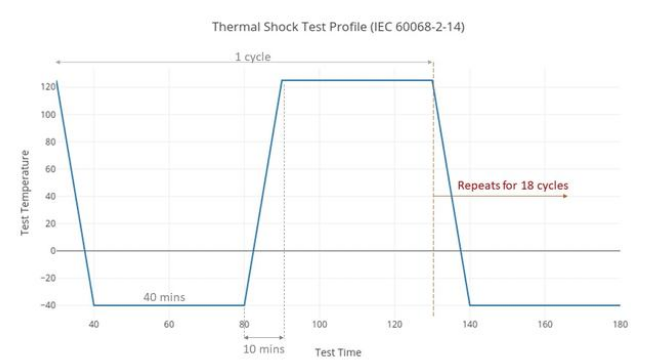

دورة صدمة درجة الحرارة |
توفر صناعة LIB كلامجلسينوغرف اختبار الصدمة الحرارية ثلاثية الغرف، مصممة لتلبية احتياجات الاختبار المختلفة. تتميز النماذج المكونة من غرفتين بمنطقة درجة حرارة عالية ودرجة حرارة منخفضة مع حركة سلة أوتوماتيكية ، في حين تتضمن النماذج المكونة من ثلاث غرف منطقة اختبار مخصصة للتشغيل المرن إما بدرجة حرارة عالية ، أنظمة اختبار الصدمات الحرارية الكاملة أو درجات الحرارة المنخفضة.
يكمن جوهر اختبار الصدمات الحرارية في مبادئ العمل الرئيسية الثلاثة لغرف اختبار درجة حرارة صناعة LIB:
تستخدم منطقة درجات الحرارة العالية إشارة مقارنة لتنظيم نسبة تشغيل/إيقاف مرحلات الحالة الصلبة. جنبا إلى جنب مع الدائرة المنطقية PID من وحدة التحكم القابلة للبرمجة ، وهذا يضمن إخراج سخان دقيق والتحكم التلقائي في درجة الحرارة. تتعرض المنتجات لدرجات حرارة تصل إلى!! مع تقلبات في حدود ± ، مما يسمح بمحاكاة متسقة للإجهاد الحراري.
في منطقة درجة الحرارة المنخفضة ، يمر المبرد عبر صمام خنق في المبخر داخل الغرفة. هنا ، يمتص الحرارة من بيئة الاختبار ، ويتبخر ، ويتم سحبه مرة أخرى إلى الضاغط. تتيح هذه الدورة التبريد السريع إلى-65 درجة مئوية ، مع الشفاء الكامل في أقل من 5 دقائق. تضمن العملية تعرضًا دقيقًا وموثوقًا بدرجة حرارة منخفضة لكل عينة اختبار.

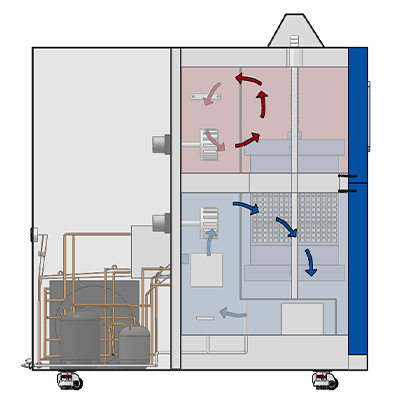

نوعان من غرف اختبار الصدمات الحرارية منطقة درجات الحرارة العالية والمنخفضة | |
|
|
لغرف اختبار الصدمات الحرارية بثلاث غرفتعمل منطقة الاختبار عبر صمامات هواء أوتوماتيكية عالية ومنخفضة الحرارة. عن طريق التبديل بين دوائر الهواء الساخن والبارد ، مغلق-lيتشكل نظام دوران الهواء oop إما مع غرفة درجة حرارة عالية أو درجة حرارة منخفضة ، مما يتيح تناوب درجات الحرارة بسرعة دون تحريك العينات وضمان اختبارات ركوب الدراجات بدرجة حرارة ثابتة وقابلة للتكرار.

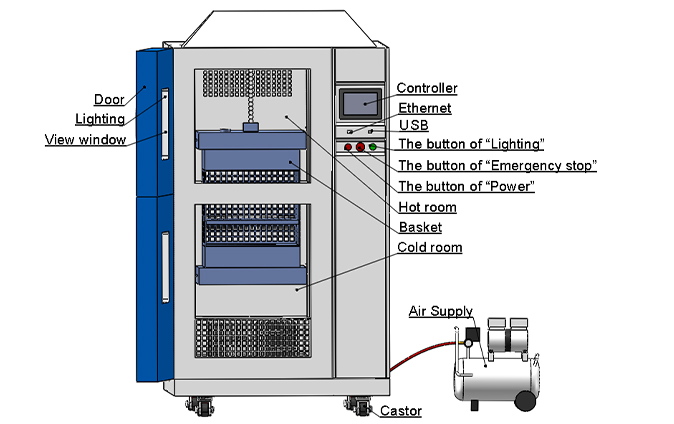

لغرف اختبار الصدمات الحرارية بغرفتين، يتم نقل سلة العينة ميكانيكيا بين مناطق درجات الحرارة العالية والمنخفضة. يحقق هذا التناوب نفس تأثير الصدمة الحرارية ، مما يسمح للمنتجات بتجربة التحولات السريعة في درجة الحرارة ، في حين تحافظ الغرفة على التحكم الدقيق في درجة الحرارة وظروف الاختبار المتسقة.
|
|

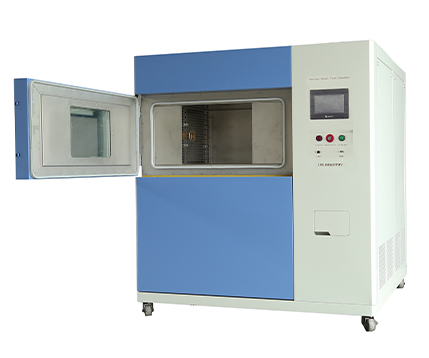

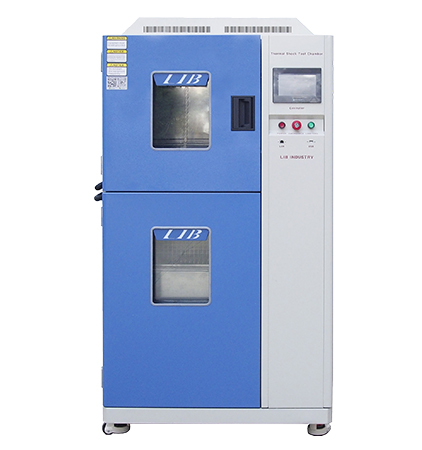

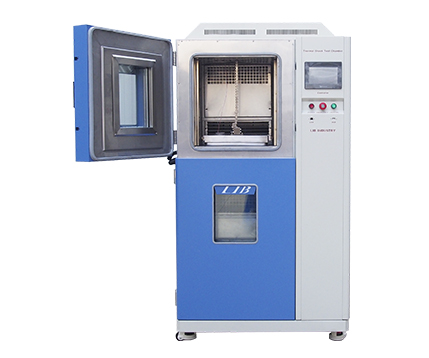

غرفة اختبار الصدمة الحرارية 2 منطقة | غرفة اختبار الصدمة الحرارية ثلاثية المناطق |
تعمل هذه المبادئ الثلاثة معًا لمحاكاة الصدمات الحرارية البيئية الحقيقية ، وكشف التغيرات الكيميائية والفيزيائية والميكانيكية في المواد والمكونات المختبرة.
تم تصميم غرف اختبار الصدمات الحرارية LIB من أجل الدقة العالية والموثوقية ، مع المواصفات الرئيسية على النحو التالي:
نموذج | TS-162 | TS-340 | TS-500 |
الأبعاد الداخلية (مم) | فايز × × من | و × × × 3-60 | فايز × × من |
حجم داخلي | 22 لتر | 72 لتر | 211 لتر |
قدرة التحميل | 20 أو | 30 أو | 50 أو |
نطاق درجة حرارة عالية | 20 درجة مئوية ~ 7.5 درجة مئوية | ||
نطاق درجة حرارة منخفضة | -65 درجة مئوية ~ -5 درجة مئوية | ||
وقت التدفئة | محيط → من من من الداخل إلى الداخل في غضون 30 دقيقة | ||
وقت التبريد | محيط → -70 درجة مئوية في غضون 30 دقيقة | ||
تذبذب درجة الحرارة | ≤ ± Ange سج | ||
| استرداد درجة الحرارة | ≤ 5 دقيقة | ||

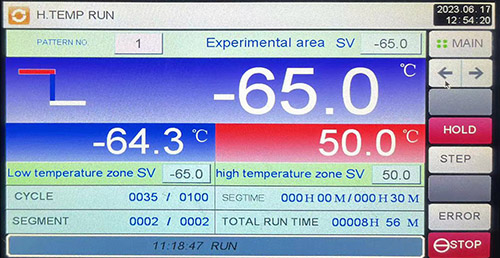

وحدة تحكم | شاشة LCD تعمل باللمس قابلة للبرمجة ، اتصال إيثرنت | ||
مواد داخلية | الفولاذ المقاوم للصدأ SUS304 | ||
التكوين القياسي | 2 رفوف | ||
| |||
تتوافق معدات الاختبار الحراري مع IEC ، 2-14 ، مما يضمن مصداقية الاختبارات الدولية. هذا يجعل غرف صناعة LIB مناسبة لضمان الجودة وتطوير المنتجات واختبار الامتثال التنظيمي.
بالإضافة إلى غرف اختبار الصدمات الحرارية القياسية المكونة من غرفتين وثلاث غرف ، تقدم صناعة LIB مجموعة متنوعة من الحلول المخصصة لمتطلبات الاختبارات المتخصصة ، بما في ذلك:
سلسلة غرف اختبار الصدمة الحرارية | |
| غرفة صدمة حرارية سائل إلى سائل صدمة حرارية سائل إلى هواء |
