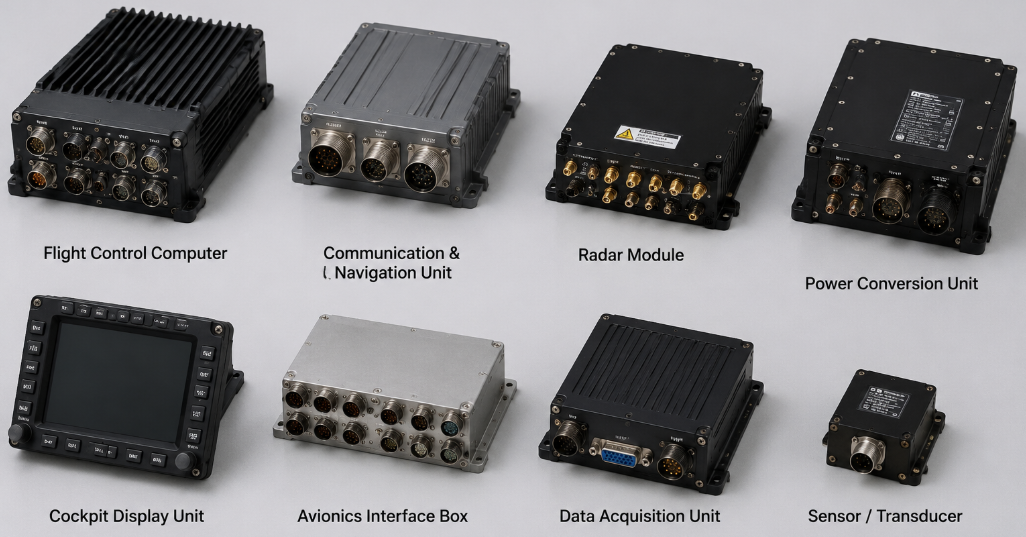

عند اختيارغرفة تغير درجة الحرارة السريعة للفضاء الجويلاختبار إلكترونيات الطيران المُشغَّلة، نطاق درجة الحرارة وحجم الغرفة هما فقط الاعتبارات الأساسية. أنظمة إلكترونيات الطيران الحديثة، بما فيها حواسيب الطيران، ووحدات الاتصالات، ووحدات الرادار، ومعدات التحكم بالطاقة، تولد حرارة أثناء التشغيل. لذلك، يجب على الغرفة محاكاة بيئات درجات الحرارة القصوى مع إزالة الحرارة من عينات الاختبار المُشغَّلة والحفاظ على معدل تغير درجة الحرارة المطلوب.
يجب تقييم غرفة تغير درجة الحرارة السريعة المناسبة بناءً على ملف الاختبار الفعلي، بما في ذلك توليد الحرارة من الجهاز قيد الاختبار (DUT)، ومتطلبات الانحدار الحراري، وأداء تدفق الهواء، وسعة التبريد، ومعايير تأهيل الفضاء الجوي.
تصمم LIB industry غرف تغير درجة حرارة سريعة مخصصة لإلكترونيات الفضاء الجوي وتطبيقات اختبار الموثوقية، مما يساعد المهندسين على التحقق من أداء المنتج تحت ظروف التشغيل الحقيقية.
اختبار إلكترونيات الطيران المُشغَّلة أكثر تحديًا من اختبار المكونات السالبة لأن الجهاز قيد الاختبار يصبح مصدرًا للحرارة أثناء التشغيل.
قد يولد حاسوب طيران مُشغَّل أو وحدة تحكم إلكترونية مستويات مختلفة من الحرارة اعتمادًا على عبء عمل المعالج، وحالة الاتصالات، وكفاءة تحويل الطاقة، وظروف التشغيل. أثناء الانحدار بدرجة حرارة منخفضة، تؤثر الحرارة المنبعثة من الجهاز قيد الاختبار مباشرة على أداء تبريد الغرفة.
عادةً ما يأتي التحدي الحراري الكلي من ثلاثة جوانب: الكتلة الحرارية للجهاز قيد الاختبار والمثبتات، والحرارة المستمرة المتولدة من الإلكترونيات المُشغَّلة، والطاقة المطلوبة لتغيير درجة حرارة المنتج خلال الوقت المحدد.
هذا يعني أن غرفة تصل إلى -40 درجة مئوية تحت ظروف فارغة قد لا تحقق نفس أداء انتقال درجة الحرارة عند اختبار مجموعة إلكترونيات طيران مُشغَّلة.
للتطبيقات الفضائية، يجب أن يعتمد اختيار الغرفة على ظروف الاختبار الفعلية المُحمَّلة بدلاً من المواصفات المنشورة للغرفة الفارغة فقط.
.webp)
كيفية تحديد متطلبات اختبار تغير درجة الحرارة السريع للفضاء الجويقبل شراء غرفة تغير درجة حرارة سريعة، يجب على المهندسين تحديد ملف الاختبار الكامل بوضوح. نطاق درجة الحرارة، ومعدل تغير درجة الحرارة، ومدة البقاء، وحالة المنتج، وتصميم المثبتات، ومعايير القبول كلها تؤثر على التشكيل النهائي للغرفة.
يجب النظر في درجة حرارة هواء الغرفة ودرجة حرارة الجهاز قيد الاختبار بشكل منفصل. قد يتطلب علبة ألمنيوم كبيرة أو مجموعة إلكترونية عالية الكثافة وقتًا إضافيًا للوصول إلى التوازن الحراري. لذلك، يجب على العملاء تحديد ما إذا كانت فترة البقاء تبدأ عند وصول الغرفة إلى درجة الحرارة المستهدفة أو عند استقرار حساسات درجة حرارة الجهاز قيد الاختبار.
معدل الانحدار الحراري هو عامل حاسم آخر. قد لا توفر غرفة مُصنَّفة بـ 10 درجة مئوية/دقيقة في حالة فارغة نفس الأداء مع نظام إلكترونيات طيران مُشغَّل، ومثبتات ثقيلة، وتوصيلات كابلات.
على سبيل المثال، سيكون المتطلب ذو المعنى الأكبر هو:
"10 درجة مئوية/دقيقة متوسط معدل تبريد هواء الغرفة من +70 درجة مئوية إلى -40 درجة مئوية مع جهاز قيد الاختبار مُشغَّل يُنتج حمل حراري 800 واط."
تسمح هذه المواصفات للموردين بتقييم قدرة التبريد الفعلية بدلاً من مجرد مقارنة المعلمات الاسمية.
لتأهيل الفضاء الجوي، يجب أيضًا النظر في المعيار المطلوب. يعرّف القسم 5 من RTCA DO-160G متطلبات تغير درجة الحرارة للمعدات المحمولة جوًا، بينما تغطي طريقة MIL-STD-810H 503.7 الاختبارات المتعلقة بالصدمة الحرارية. يعتمد التشكيل النهائي للغرفة على الإجراء المطلوب، وملف درجة الحرارة، وبيئة التطبيق.
يُعد حساب الحمل الحراري من أهم الخطوات عند اختيار غرفة تغير درجة حرارة سريعة لاختبار إلكترونيات الطيران المُشغَّلة.
يمكن تقدير إجمالي متطلب التبريد على النحو التالي:
Qtotal = Qlive + Qmass + Qfixture + Qinfiltration + Qauxiliary
يشمل الحساب الحرارة المتولدة من المعدات المُشغَّلة، والطاقة المطلوبة لتغيير درجة حرارة الجهاز قيد الاختبار والمثبتات، وتسرب الحرارة من البيئة، وفواقد النظام الإضافية.
بالنسبة لاختبار الانحدار الحراري:
Qmass = m × cp × ΔT ÷ t
حيث:
تمثل m كتلة المنتج والمثبتات
تمثل cp السعة الحرارية النوعية
يمثل ΔT فرق درجة الحرارة
يمثل t زمن الانتقال
على سبيل المثال، جهاز قيد الاختبار ومثبتات بمكافئ ألمنيوم 18 كغم يبرد من +55 درجة مئوية إلى -40 درجة مئوية بمعدل 10 درجة مئوية/دقيقة يتطلب قدرة تبريد كبيرة. إذا كان نظام إلكترونيات الطيران يولد حرارة إضافية أثناء التشغيل، يجب على نظام التبريد التعامل مع كل من حمل انتقال درجة الحرارة والإخراج الحراري المستمر.
هذا هو السبب في أن جهاز قيد الاختبار مُشغَّل يُنتج 800 واط لا يتطلب ببساطة نظام تبريد 800 واط. يجب على الغرفة أيضًا تعويض فواقد التبريد في درجة حرارة منخفضة، والكتلة الحرارية للمثبتات، وتوصيل الحرارة عبر الكابلات، وتسرب حرارة الغرفة.
يجب على المورد المحترف تقييم أداء التبريد عند نقطة التشغيل الفعلية، خاصة تحت أقل ظروف درجة حرارة.
يمكن للعديد من الغرف البيئية تحقيق مواصفات مثيرة للإعجاب تحت ظروف الغرفة الفارغة. ومع ذلك، يتم اختبار الفضاء الجوي بمنتجات حقيقية، ومثبتات حقيقية، وإلكترونيات مُشغَّلة، وأجهزة موصولة.
غالبًا ما تحدث أصعب الظروف قرب نهاية الانحدار بدرجة حرارة منخفضة. في هذه المرحلة، تنخفض قدرة التبريد بينما يستمر الجهاز قيد الاختبار في توليد الحرارة. إذا لم تكن الغرفة بحجم صحيح، فقد تكون النتيجة معدل انحدار أبطأ، أو تحكم غير مستقر في درجة الحرارة، أو وقت اختبار ممتد.
عند تقييم غرفة تغير درجة حرارة سريعة، يجب على العملاء التأكيد من:
أداء الانحدار الحراري المُحمَّل
قدرة التبريد عند أقل درجة حرارة
قدرة البقاء المستمرة
أداء الاستعادة بعد فتح الباب أو تغيرات وضع التشغيل
تصميم تدفق الهواء ضروري أيضًا. قد تقيد المثبتات الكبيرة، أو حزم الكابلات، أو التجميعات المتعددة التدوير وتُحدث فروقًا في درجة الحرارة داخل مساحة العمل. يساعد وضع الحساسات الصحيح والتحقق من تدفق الهواء على ضمان نتائج اختبار قابلة للتكرار.
لتطبيقات إلكترونيات الطيران المُشغَّلة، يجب أن تشمل الغرفة أيضًا وظائف السلامة والمراقبة المناسبة، مثل حماية درجة الحرارة المستقلة، ومنافذ تمرير الكابلات، وتسجيل البيانات، ووظائف الإيقاف المُتحكم به.
توفر LIB industry غرف تغير درجة حرارة سريعة للفضاء الجوي مصممة لاختبار الموثوقية الإلكترونية، ودورات درجة الحرارة، وتطبيقات المحاكاة البيئية الصعبة.
الغرف متوفرة بأحجام مساحة عمل وتشكيلات متعددة لتتناسب مع متطلبات الجهاز قيد الاختبار المختلفة.
| Item | المواصفات |
|---|---|
| حجم مساحة العمل | 100 لتر، 225 لتر، 500 لتر، 800 لتر، 1000 لتر |
| نطاق درجة الحرارة | -20 درجة مئوية إلى +150 درجة مئوية / -40 درجة مئوية إلى +150 درجة مئوية / -70 درجة مئوية إلى +150 درجة مئوية |
| معدل تغير درجة الحرارة | 5 درجة مئوية/دقيقة، 10 درجة مئوية/دقيقة، 15 درجة مئوية/دقيقة، مخصص حتى 20 درجة مئوية/دقيقة |
| تذبذب درجة الحرارة | ±0.5 درجة مئوية |
| انحراف درجة الحرارة | ±2.0 درجة مئوية |
| قدرة تحمل الحمل الحراري | 1000 واط أو مخصصة حسب المتطلبات |
 | |
|
|
|
| غرفة العمل المتينة | فتحة كابل | حساس درجة الحرارة والرطوبة |
صُممت غرف تغير درجة الحرارة السريعة من LIB وفقًا لمتطلبات الاختبار الحقيقية بدلاً من أداء الغرفة الفارغة القياسي فقط.
يمكن تخصيص النظام بقدرة تبريد مناسبة، وتصميم تدفق هواء، ومنافذ كابلات، ووظائف اكتساب بيانات، وحماية سلامة وفقًا لحالة الجهاز قيد الاختبار.
لاختبار إلكترونيات الطيران المُشغَّلة، يمكن لمهندسي LIB مراجعة تبديد حرارة المنتج، وبنية المثبتات، ومعدل الانحدار المطلوب، ومعايير الفضاء الجوي المطبقة قبل التوصية بتشكيل الغرفة المناسب.
توفر LIB industry حلول محاكاة بيئية كاملة تتجاوز غرف تغير درجة الحرارة السريعة.
|

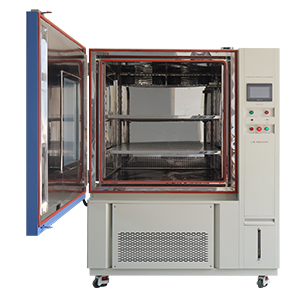

غرفة اختبار درجة الحرارة والرطوبة اختبار موثوقية إلكترونيات الفضاء الجوي والتقادم البيئي |
تقييم انتقال درجة الحرارة القصوى والصدمة الحرارية |
|
غرفة اختبار الاهتزاز مع درجة الحرارة اختبار مشترك لدرجة الحرارة والاهتزاز لمعدات الفضاء الجوي |
تجميعات الفضاء الجوي الكبيرة والتحقق الكامل من المعدات |
يمكن دمج هذه الأنظمة في برنامج اختبار موثوقية كامل لمكونات الفضاء الجوي، والأنظمة الإلكترونية، والمواد المتقدمة.
يجب أن يشمل الحمل الحراري استهلاك طاقة الجهاز قيد الاختبار، والكتلة الحرارية للمنتج والمثبتات، ومتطلبات انتقال درجة الحرارة، وتوصيل الكابلات، وفواقد الغرفة. يجب التحقق من سعة الغرفة النهائية تحت ظروف الاختبار المُحمَّلة الفعلية.
نعم. يمكن تشكيل غرف تغير درجة الحرارة السريعة من LIB لدورات درجة الحرارة وتطبيقات الاختبار البيئي ذات الصلة بناءً على متطلبات MIL-STD-810H. يعتمد التشكيل النهائي على إجراء الاختبار المطلوب وملف درجة الحرارة.
يجب على العملاء تقديم نطاق درجة الحرارة المطلوب، ومعدل الانحدار، وأبعاد الجهاز قيد الاختبار، ووزن المنتج، وتبديد الحرارة، وتفاصيل المثبتات، وظروف التشغيل، ومعايير الاختبار المطبقة. يمكن لمهندسي LIB بعد ذلك التوصية بتصميم غرفة مناسب بناءً على متطلب الاختبار الكامل.
تقدم LIBضمانًا لمدة ثلاث سنواتللغرف الاختبار البيئي، مغطيةً عيوب التصنيع وقضايا جودة المعدات.
بعد فترة الضمان، تواصل LIB تقديم الدعم الفني مدى الحياة. يحتاج العملاء فقط إلى تغطية قطع الغيار عند الحاجة.
كما توفر LIB استكشاف الأخطاء عن بُعد، والاستشارات الفنية، ودعم الخدمة طويل الأمد لمساعدة العملاء في الحفاظ على تشغيل مستقر للمعدات.
نعم. توفر LIB دعم التركيب والتشغيل التجريبي الشامل للعملاء.
تشمل الخدمة إرشادات إعداد المعدات، والتدريب على التشغيل، وتكوين المعلمات، والتحقق من الأداء، والمساعدة الفنية بعد التسليم.
من خلال دعم المشروع الكامل من تحليل المتطلبات إلى التركيب والتدريب، تساعد LIB العملاء على تشغيل معدات الاختبار البيئي بسرعة.
اختيار غرفة تغير درجة الحرارة السريعة المناسبة يتطلب أكثر من مجرد مقارنة نطاق درجة الحرارة وحجم الغرفة.
يجب أن تتوافق الغرفة مع حالة الجهاز قيد الاختبار المُشغَّل الفعلية، والحمل الحراري، وملف درجة الحرارة، ومتطلبات تدفق الهواء، ومعايير اختبار الفضاء الجوي.
مع سنوات من الخبرة في اختبار المحاكاة البيئية، توفر LIB industry حلول غرف مخصصة، ودعم هندسي احترافي، وضمان لمدة ثلاث سنوات، ومساعدة خدمة مدى الحياة للعملاء حول العالم.
اتصل بـ LIB industry لمناقشة متطلبات غرفة تغير درجة الحرارة السريعة للفضاء الجوي.
English
русский
français
العربية
Deutsch
Español
한국어
italiano
tiếng việt
ไทย
Indonesia

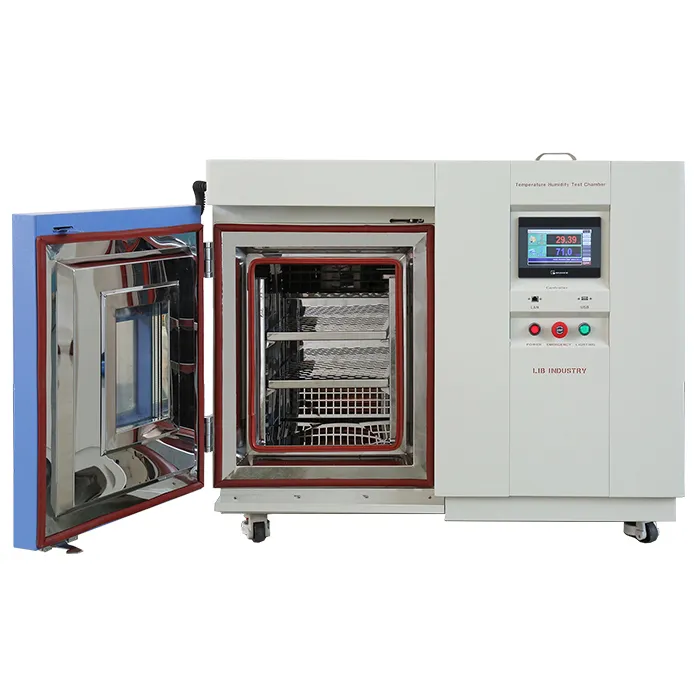

.webp "غرفة معايرة محمولة لدرجة الحرارة والرطوبة لمقاييس الحرارة والرطوبة")
