مقدمة: لماذا تحتاج الشاشات الخارجية لاختبار رذاذ المطر الموثوقتم تصميم الشاشات الخارجية للعمل في بيئات قاسية، بما في ذلك الأمطار الغزيرة، ورذاذ الشوارع، ومياه التنظيف، والغبار، وتغيرات درجات الحرارة، والتعرض الطويل للعوامل الجوية. على الرغم من أن الهيكل قد يبدو محكم الإغلاق تمامًا، إلا أن الماء قد يتسرب من خلال نقاط ضعف مثل مداخل الكابلات، والموصلات، وأبواب الخدمة، وفتحات التهوية، والمثبتات، وفواصل الوحدات.
Aغرفة اختبار رذاذ المطرتوفر طريقة محكومة لمحاكاة التعرض الحقيقي للأمطار والماء، مما يساعد المهندسين على التحقق من أداء إحكام الهيكل، والتحقق من مستويات الحماية IP، وتحديد مسارات التسرب، وتحسين موثوقية المنتج قبل التركيب الميداني.
تشرح هذه المقالة ماهية غرفة اختبار رذاذ المطر، وكيف تعمل، وما هي معايير اختبار مقاومة الماء المطبقة، وكيفية اختيار المعدات المناسبة، وكيفLIB Industryتوفر حلول اختبار مقاومة الماء IP الاحترافية للشاشات الخارجية والمنتجات الإلكترونية.
موثوقية مقاومة الماء أمر بالغ الأهمية للأجهزة الإلكترونية الخارجية. قد يؤدي تعطل الشاشة بسبب الرطوبة إلى تشوه الصورة، وانقطاع الاتصالات، ومشاكل السلامة الكهربائية، والتآكل، وتكاليف صيانة باهظة.
عمليًا، نادرًا ما تنتج أصعب حالات التسرب عن الفتحات الكبيرة؛ بل تنشأ من نقاط ضعف صغيرة في التصميم: تسرب الماء على طول الكابلات، أو تجمعه خلف العوازل، أو تسربه من فجوات تنفتح بفعل التمدد والانكماش الحراري المتكرر. وقد تجتاز علبة الشاشة الفحص البصري ومع ذلك تسمح للرطوبة بالدخول من خلال حشية مضغوطة بشكل غير صحيح، أو موصل مركب بطريقة خاطئة، أو شريط عازل تالف، أو لوحة هيكل غير محاذاة بشكل صحيح.
نقاط دخول الماء الشائعة التي يجب فحصها أثناء مراجعة التصميم:
فواصل الهيكل وفواصل الألواح
أبواب الوصول الخلفية
نقاط دخول الكابلات
الموصلات والأطراف
هياكل التهوية
ثقوب التثبيت
مواد العزل المتقادمة
بمجرد دخول الرطوبة إلى الداخل، لا تبقى دون ضرر لفترة طويلة:
| خطر التعرض للماء | العطل المحتمل |
|---|---|
| الرطوبة الداخلية | قصر كهربائي أو عطل كهربائي |
| تآكل الموصلات | انقطاع الإشارة |
| تراكم الماء | تلف المكونات |
| تدهور العوازل | انخفاض عمر الخدمة |
| تلف العزل | مخاطر السلامة |
بالنسبة للشاشات LED الخارجية، وشاشات المعلومات المرورية، وشاشات الإعلانات، والشاشات الصناعية، يؤثر أداء مقاومة الماء مباشرة على استقرار التشغيل وتكاليف الصيانة - ولهذا السبب فإن عملية الاختبار الاحترافية، وليس الفحص البصري لمرة واحدة، هي التي تكتشف فعليًا هذه المخاطر الخفية قبل التركيب.
تصنيف IP (الحماية من الدخول) المحدد بواسطةIEC 60529هو الإطار القياسي المستخدم لتقييم ذلك. بالنسبة للحماية من الماء، المستويات الشائعة هي IPX3 (رذاذ متأرجح، للتعرض للأمطار)، IPX4 (رذاذ الماء، للأجهزة الخارجية العامة)، IPX5 (نفاث ماء، لبيئات التنظيف)، و IPX6 (نفاث ماء قوي، للتعرض المائي الشديد). اختيار المستوى الصحيح مهم: المنتج الذي يتعرض فقط للأمطار العادية يحتاج إلى طريقة تحقق مختلفة عن المعدات التي تُغسل بالخراطيم أثناء التنظيف أو الصيانة.

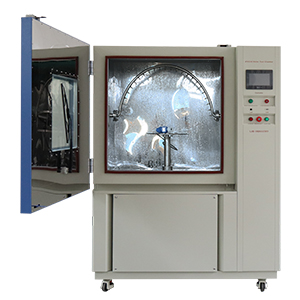

Aغرفة اختبار رذاذ المطرهي نظام اختبار بيئي مصمم لمحاكاة ظروف المطر والرذاذ وترطيب الماء تحت ظروف مختبرية محكومة. على عكس الاختبار بالخرطوم اليدوي الذي يميل إلى إنتاج نتائج غير متسقة، تتحكم غرفة رذاذ المطر في المتغيرات التي تحدد النتيجة فعليًا - معدل تدفق الماء، زاوية الرذاذ، مسافة الرش، مدة الاختبار، حركة العينة، وضغط الماء - حتى يتمكن المهندسون من تكرار نفس الظروف عبر تصميمات منتجات مختلفة ومقارنة النتائج بشكل عادل.
كيف تعمل:يتم تزويد الماء من خزان تدوير، وتقوم المضخة بتوصيله إلى أنابيب الرش أو الفوهات، ويشكل نظام الرش نمط الماء المطلوب، وتتلقى العينة التعرض المحكوم، ثم يقوم المهندسون بتقييم التسرب والوظيفة والحالة الداخلية بعد اكتمال الاختبار.
تتكون الغرفة النموذجية من عدة مكونات أساسية:
المكون |
الوظيفة |
فوهة الرش أو الأنبوب المتأرجح |
يولد رذاذ الماء المحدد |
طاولة دوارة |
تضمن تعرض العينة بشكل موحد |
نظام التحكم في التدفق |
يحافظ على ظروف ماء مستقرة |
خزان تدوير الماء |
يدعم الاختبار المستمر |
نظام الترشيح |
يمنع انسداد الفوهات |
نافذة المراقبة |
تسمح بالمراقبة أثناء الاختبار |
واجهة طاقة مقاومة للماء |
تدعم الاختبار الوظيفي أثناء التشغيل |
تصميم الغرفة الموثوق هو ما يبقي النتائج قابلة للتكرار ومتسقة بين المختبرات - وبدونه، قد ينتهي مختبران باختبار نفس المنتج إلى استنتاجات مختلفة فيما يتعلق بالنجاح أو الفشل.
اختبار رذاذ المطر ليس مجرد رش الماء على المنتج. التحضير وظروف الاختبار وطريقة التقييم كلها تحدد ما إذا كانت النتيجة تعكس فعليًا الأداء في العالم الحقيقي.
قبل الاختبار، يجب أن تبقى العينة في حالتها الإنتاجية الطبيعية: الحشوات والمثبتات القياسية، والكابلات والموصلات مركبة كما ستكون في الميدان، واتجاه التركيب الأصلي، وفحص وظيفي أساسي مسبق. يجب تجنب حيل العزل المؤقتة التي تخفي نقاط الضعف - فهي تفشل الغرض من الاختبار.
من هناك، تسير العملية عمومًا عبر أربع خطوات. أولاً، يختار المهندسون المعيار المطلوب - اختبار IEC 60529 IPX، أو اختبار مقاومة الماء للسيارات ISO 20653، أو متطلبات محددة من العميل. ثانيًا، يضبطون معايير الاختبار: معدل تدفق الماء، زاوية الرذاذ، المسافة، مدة التعرض، وسرعة دوران العينة. ثالثًا، تنفذ الغرفة التعرض المائي الفعلي من الاتجاهات المطلوبة، بينما يراقب المهندسون تشغيل الشاشة، استقرار الصورة، إشارات الاتصال، وأي تسرب مرئي. وأخيرًا، يكملون تقييم مقاومة الماء - التحقق من آثار الماء الداخلية، والتحقق من الوظيفة الكهربائية، واختبار العزل، وفحص العوازل، وتتبع مسار الفشل إذا دخل الماء. الهدف ليس مجرد نتيجة نجاح/فشل؛ بل فهم بالضبط أين ولماذا دخل الماء إلى المنتج.
بالنسبة للشاشات الخارجية والهياكل الإلكترونية، يظهر معياران في أغلب الأحيان:IEC 60529 and ISO 20653.
يحدد IEC 60529 نظام تصنيف الحماية IP للهياكل الكهربائية والإلكترونية، حيث يمثل الرقم الثاني من رمز IP مستوى الحماية ضد دخول الماء.
تصنيف IP |
طريقة الاختبار |
المعايير الرئيسية |
التطبيق النموذجي |
IPX3 |
رذاذ متأرجح |
زاوية رذاذ تصل إلى ±60 درجة من الوضع العمودي |
الشاشات الخارجية، معدات الإضاءة |
IPX4 |
رذاذ الماء |
رش من اتجاهات متعددة |
المنتجات الإلكترونية الخارجية |
IPX5 |
نفاث ماء |
فوهة 6.3 مم، 12.5 لتر/دقيقة |
المعدات المعرضة لنفاثات الماء |
IPX6 |
نفاث ماء قوي |
فوهة 12.5 مم، 100 لتر/دقيقة |
البيئات الخارجية القاسية |
بالنسبة لمصنعي الشاشات الخارجية، يغطي IPX3 و IPX4 الحالة اليومية: المطر ورذاذ الماء.
الشاشات المثبتة على المركبات والمكونات الإلكترونية للسيارات تندرج تحتISO 20653، الذي يضيف اختبارات ماء ذات ضغط أعلى فوق اختبار IP القياسي - IPX4K (رذاذ ماء بضغط) للمكونات الخارجية للسيارات، IPX6K (نفاث ماء عالي الضغط) للأنظمة الإلكترونية المثبتة على المركبات، و IPX9K (تنظيف بدرجة حرارة وضغط عاليين) للأجزاء المعرضة للغسيل. هذه تنطبق بشكل روتيني على شاشات المركبات، ومعدات الشحن، وأجهزة استشعار السيارات، ووحدات التحكم الإلكترونية. وكالعادة، يجب على المهندسين التأكد من النسخة الدقيقة للمعيار والمعايير المطلوبة في مواصفات المنتج بدلاً من الافتراض.

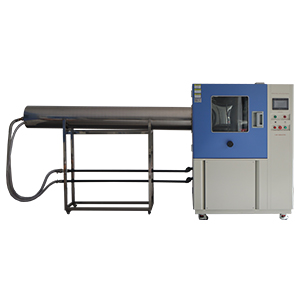

كلا النظامين يتحققان من مقاومة الماء، لكنهما يحاكيان ظروفًا مختلفة - غرف رذاذ المطر تعيد إنتاج المطر والرذاذ (IPX3/IPX4)، بينما غرف نفاث الماء تعيد إنتاج التأثير المباشر عالي الضغط (IPX5/IPX6). شاشة معلومات على جانب الطريق تحتاج بشكل أساسي إلى اختبار المطر والرذاذ؛ بينما وحدة إلكترونية للمركبة تمر عبر غسيل السيارات تحتاج إلى اختبار النفاث عالي الضغط بدلاً من ذلك. الاختيار الصحيح يعود إلى البيئة التي سيواجهها المنتج فعليًا، وبالنسبة للمختبرات التي تحتاج إلى تغطية عدة مستويات IP، يكون إعداد الاختبار المتكامل عادة أكثر كفاءة من تشغيل أنظمة منفصلة.
| مقارنة | غرفة اختبار رذاذ المطر | غرفة اختبار نفاث الماء |
|---|---|---|
| الغرض الرئيسي | محاكاة ظروف المطر والرذاذ | محاكاة تأثير الماء القوي |
| التعرض للماء | الرذاذ والرطوبة | نفاث عالي الضغط |
| المعايير الشائعة | IPX3, IPX4 | IPX5, IPX6 |
| تركيز الاختبار | أداء العزل تحت المطر | المقاومة ضد ضغط الماء المباشر |
| التطبيقات النموذجية | الشاشات الخارجية، لافتات LED، الخزائن الإلكترونية | أجزاء السيارات، المعدات الصناعية |
 |
 |
LIB Industryتوفر غرف اختبار رذاذ المطر الاحترافية وحلول اختبار مقاومة الماء IP للمنتجات الإلكترونية، والشاشات الخارجية، ومكونات السيارات، والمعدات الصناعية. تم تصميم أنظمة LIB لمساعدة العملاء على:
التحقق من أداء مقاومة الماء
تلبية متطلبات الاختبار الدولية
تحديد نقاط ضعف العزل
تحسين موثوقية المنتج قبل الإنتاج الضخم
تدعم معدات اختبار المطر من LIB Industry الاختبار بناءً على IEC 60529 IPX1–IPX6، واختبار مقاومة الماء للسيارات ISO 20653، ومتطلبات التحقق الخاصة بالعملاء، مما يسمح للمصنعين بإجراء اختبار دخول ماء موثوق وقابل للتكرار. تعتمد قابلية التكرار هذه على مدى إحكام التحكم في ظروف الرذاذ:
تدفق ماء محكوم
زوايا رذاذ قابلة للتعديل
توزيع ماء موحد
مدة اختبار مستقرة
نتائج اختبار قابلة للتكرار
بالنسبة للمختبرات التي تدير اختبارات متكررة، تهم جودة البناء أيضًا:
الخاصية |
الفائدة |
غرفة من الفولاذ المقاوم للصدأ SUS304 |
مقاومة التآكل والمتانة |
أنبوب متأرجح قابل للتعديل |
يدعم اختبار الرذاذ IPX3/IPX4 |
خيارات نصف قطر أنبوب 400 مم و 600 مم |
مناسبة لأحجام عينات مختلفة |
نظام تدوير الماء |
يقلل استهلاك الماء |
نظام ترشيح دقيق |
يمنع انسداد الفوهات |
مراقبة التدفق |
تحسن دقة الاختبار |
واجهة طاقة مقاومة للماء |
تمكن الاختبار الوظيفي أثناء التعرض |
بالنسبة للشاشات الخارجية الكبيرة أو المنتجات غير القياسية، يمكن لـ LIB أيضًا توفير حوامل مخصصة، وأبعاد غرفة، وتكوينات اختبار
يبدأ اختيار الغرفة المناسبة بالمعيار الذي يحتاج المنتج للوفاء به - IEC 60529 IPX3/IPX4 للمطر والرذاذ، IPX5/IPX6 لاختبار نفاث الماء، أو ISO 20653 IPX4K/IPX6K/IPX9K لتطبيقات السيارات. يتطلب كل منها طرق رش مختلفة، وضغط ماء، ومعدلات تدفق، وتصاميم فوهات، ومسافات اختبار، لذا فإن اختيار المعدات بناءً على حجم المنتج وحده، دون التحقق من المعيار أولاً، هو طريقة شائعة للحصول على نتائج غير دقيقة.
بعد ذلك، تهم ظروف الحجم والتركيب. قبل الشراء، ضع في الاعتبار:
حجم الشاشة
وزن المنتج
زاوية التركيب
متطلبات توصيل الكابلات
تصميم الحوامل
يجب عمومًا اختبار الشاشات الخارجية في حالة تركيبها الحقيقية، حيث يتغير سلوك الماء مع وضع التركيب، وهيكل التصريف، وتوجيه الكابلات، وتصميم الهيكل.
من المفيد أيضًا التفكير مسبقًا - يمكن لنظام مرن الآن أن يوفر استبدال معدات مكلف لاحقًا. ينبغي للشركات أن تنظر فيما إذا كانت قد تحتاج في النهاية إلى:
اختبار حماية IP أعلى
عينات أكبر
حوامل إضافية
اختبار وظيفي أثناء التشغيل
حلول اختبار مخصصة
أخيرًا، تحقق من أساسيات المعدات نفسها - تحكم ثابت في تدفق الماء، مراقبة موثوقة للضغط، توزيع رذاذ موحد، سهولة الصيانة، ودعم المعايرة - بالإضافة إلى سجل المورد، حيث أن المساعدة في التركيب والتدريب ودعم ما بعد البيع تؤثر جميعها على مدى موثوقية الاختبار على مر الزمن.
فيما تُستخدم غرفة اختبار رذاذ المطر؟
إنها تحاكي ظروف المطر والرذاذ والترطيب لتقييم ما إذا كان هيكل المنتج يمكنه منع دخول الماء. تشمل التطبيقات الشائعة الشاشات الخارجية، وشاشات LED، والخزائن الإلكترونية، ومكونات السيارات، والمعدات الصناعية.
ما هي تصنيفات IP التي يمكن لغرفة اختبار رذاذ المطر اختبارها؟
التكوينات القياسية تغطي IPX3 و IPX4. اعتمادًا على الإعداد، يمكن للأنظمة أيضًا أن تمتد إلى IPX5، IPX6، IPX6K، و IPX9K - يعتمد المستوى المطلوب على تطبيق المنتج والمعيار المنطبق.
ما الفرق بين اختبار مقاومة الماء IPX3 و IPX4؟
IPX3 يحاكي رذاذ الماء من زوايا محدودة، مشابهًا للمطر. IPX4 يحاكي رذاذ الماء من جميع الاتجاهات حول الهيكل، مما يعطي تحققًا أوسع من الحماية للمنتجات المعرضة لتغيرات الطقس.
هل يمكن لغرفة اختبار رذاذ المطر اختبار شاشات LED الخارجية؟
نعم - تُستخدم على نطاق واسع لهذا الغرض، للتحقق من أداء إحكام الهيكل، وحماية الموصلات، والهيكل المقاوم للماء، والثبات الوظيفي بعد التعرض للماء. قد تحتاج الشاشات الكبيرة إلى حوامل مخصصة وتكوينات غرفة.
ما هو الضمان ودعم ما بعد البيع الذي تقدمه LIB؟
تقدم LIB Industry ضمانًا لمدة 3 سنوات مع دعم خدمة مدى الحياة، مدعومة بأربعة مراكز خدمة عالمية في المملكة المتحدة والولايات المتحدة وكندا وماليزيا، بالإضافة إلى 29 وكيلاً حول العالم - مما يوفر خدمة شاملة حقيقية من الشراء وحتى التركيب والدعم المستمر.
المنتجات الخارجية يجب أن تتحمل تغيرات الطقس، وموثوقية مقاومة الماء ضرورية للتشغيل طويل الأمد. Aغرفة اختبار رذاذ المطرتساعد المصنعين على محاكاة التعرض الحقيقي للأمطار والماء تحت ظروف محكومة، مما يسمح للمهندسين بالتحقق من حماية الهيكل، وتحديد مخاطر التسرب، وتحسين تصاميم المنتجات.
من الشاشات الخارجية والهياكل الإلكترونية إلى مكونات السيارات، توفر LIB Industry حلول اختبار مقاومة الماء الاحترافية بناءً على المعايير الدولية بما في ذلك IEC 60529 و ISO 20653. مع دعم هندسي ذو خبرة، وتصميم معدات مخصص، وخدمة ما بعد البيع الكاملة، تساعد LIB العملاء على بناء منتجات أكثر موثوقية وتسريع اختبار الموثوقية البيئية.
اتصل بـ LIB Industry اليوم للحصول على المواصفات التقنية، وتوصيات المنتجات، وحلول اختبار مقاومة الماء المخصصة لتطبيقك.
