في السوق العالمية التنافسية اليوم ، لم يعد الأداء المقاوم للماء اختياريًا-بل هو شرط أساسي لجودة المنتج وإصدار الشهادات. من الإلكترونيات الاستهلاكية والأجهزة القابلة للارتداء إلى مكونات السيارات والإضاءة الخارجية ، لا يمكن تجنب التعرض للمطر والماء المتطاير في البيئات الواقعية.
بدون اختبار IPX3 أو IPX4 مناسب للماء ، تواجه المنتجات مخاطر خطيرة:
فشل في تلبية متطلبات شهادة IEC
زيادة مطالبات الضمان وإرجاع المنتج
الإضرار بسمعة العلامة التجارية في الأسواق الدولية
يمثل IPX3 (مقاوم للمطر) و IPX4 (مقاوم للرذاذ)مستويات حماية الدخول الأساسية المطبقة على نطاق واسعتحت معايير إيك. اختيار متوافق ودقيقمعدات اختبار IPX4هي الخطوة الأولى نحو ضمان متانة المنتج والوصول إلى الأسواق.
 |
|
يتم تعريف كل من IPX3 و IPX4 تحت IEC ، ولكنها تختلف اختلافًا كبيرًا في تغطية الاختبار وشدته.
| عنصر اختبار | زاوية أنبوب متذبذب | تعرض الماء | مدة الاختبار |
|---|---|---|---|
| IPX3 | ± 60 درجة من المركز | هطول الأمطار محاكاة | 10 دقائق |
| IPX4 | ± Anged ° تغطية كاملة | الرش من جميع الاتجاهات | 10 دقائق |
اختبار IPX4 هو أكثر تطلبا لأنه يتم رش المياه منكل الاتجاهاتليس فقط زوايا محدودة. هذا يخلق بيئة أكثر قسوة للأختام ، العبوات ، والمفاصل.
يتم استخدام طريقتين أساسيتين:
طريقة الأنبوب المتذبذب (الأكثر شيوعًا)
طريقة فوهة الرش المحمولة
من أجل الاتساق المختبري والأتمتة ، فإن نظام الأنبوب المتذبذب هو الخيار المفضل ، خاصة للاختبارات الصناعية القابلة للتكرار.
اختيار الحقمعدات اختبار IPX3/IPX4أمر بالغ الأهمية. يضمن النظام المصمم جيدًا الامتثال والتكرار والموثوقية على المدى الطويل.
|  |
| |

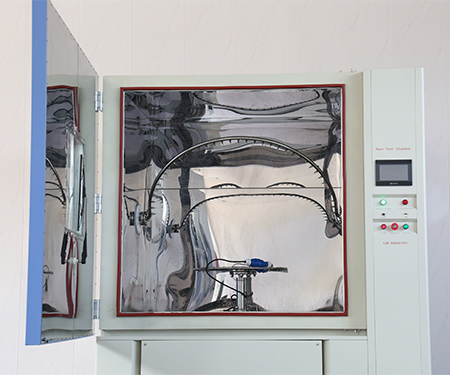

غرفة العمل | سأنبوب متذبذب | بناء في الإضاءة | |
|  |  | |
| تورنبالة | عداد التدفق | مصدر طاقة مدمج مضاد للماء | |
يجب أن يدعم النظام عالي الجودة زوايا اختبار متعددة ، بما في ذلك:
15 ° ، و 30 ° و 60 ° ، و 90 °
التبديل التلقائي بين أوضاع IPX3 و IPX4
تسمح هذه المرونة لنظام واحد بتغطية مستويات حماية متعددة بكفاءة.
هذا هو أحد أهم العوامل التي يتم تجاهلها في كثير من الأحيان.
يجب أن تتضمن معدات اختبار IPX4 الموثوقة:
تنظيم ضغط الماء الأوتوماتيكي
مراقبة التدفق في الوقت الحقيقي
الامتثال لمتطلبات التسامح مع تدفق IEC
بدون تحكم ثابت في التدفق ، تصبح نتائج الاختبار غير متسقة وغير صالحة.
تؤثر جودة فوهات الرش بشكل مباشر على دقة الاختبار.
ابحث عن:
البناء الفولاذ المقاوم للصدأ
محفورة بالليزر отверстия (قطر ثقب دقيق)
تصميم مضاد للتآكل ومضاد للانسداد
هذا يضمن توزيع المياه الموحد والاستقرار على المدى الطويل.
للاختبار بالطاقة (الاختبار المباشر) ، إدارة الكابلات أمر بالغ الأهمية.
الأنظمة المتقدمة تشمل:
القرص الدوار الدوار مع سرعة قابل للتعديل
نظام حلقة الانزلاق المدمج لمنع التواء الكابل
مصدر طاقة مستمر أثناء الاختبار
هذا مهم بشكل خاص للإلكترونيات ومكونات السيارات.
يعتمد اختيار نصف قطر الأنبوب الصحيح على حجم منتجك.
وتشمل الخيارات النموذجية:
R200 / R400 → إلكترونيات صغيرة
R600 / R800 → منتجات متوسطة الحجم
R1000 → معدات كبيرة أو تجميعات
يمكن أن يؤدي اختيار نصف القطر الخطأ إلى تأثير مائي متفاوت ونتائج غير دقيقة.
معدات اختبار IPX4 الحديثة يجب أن تتميز:
واجهة شاشة تعمل باللمس PLC
دورات اختبار قابلة للبرمجة
تسجيل البيانات والتصدير
عرض في الوقت الحقيقي للضغط والتدفق والمدة
تعمل الأتمتة على تحسين الكفاءة وتقليل أخطاء المشغل.
التحدي:مساحة مختبر محدودة واختبار حجم كبير
الحل:غرفة اختبار IPX4 مدمجة مع تركيبات متعددة المواقف
يزيد هذا الإعداد من استخدام المساحة مع الحفاظ على كفاءة الاختبار.
التحدي:حجم المنتج الكبير ومتطلبات التعرض القوي للمياه
الحل:نظام أنبوب متذبذب ذو نصف قطر كبير مع تصميم صرف محسن
الصرف الفعال يمنع تراكم المياه ويضمن الاختبار المستمر.
التحدي:اختبار متعدد البيئات (درجة حرارة الماء)
الحل:دمج اختبار IPX4 مع الغرف البيئية
وهذا يتيح الجمع بين الاختبارات مثل درجة الحرارة العالية/المنخفضة مع التعرض للماء ، ومحاكاة ظروف العالم الحقيقي بشكل أكثر دقة.
ليس صحيحا. أنابيب كبيرة الحجم يمكن أن تقلل من اتساق تأثير الماء.
تطابق دائمًا نصف القطر مع أبعاد منتجك.
بدون ترشيح مناسب:
يمكن أن تسد الفوهات
يؤثر تراكم المقياس على معدل التدفق
أصبحت نتائج الاختبار غير موثوقة
نظام الترشيح المدمج ضروري للتشغيل على المدى الطويل.
حتى أفضل المعدات ستفشل في مختبر مصمم بشكل سيئ.
ضمان:
قدرة صرف كافية
تصميم مضاد للتدفق العكسي
تحسين منحدر الأرضية
ليست كل الآلات في السوق متوافقة حقًا.
الأسئلة الرئيسية التي يجب طرحها:
هل يلبي النظام متطلبات المعايرة IEC ؟
هل هناك وثائق تحقق أو مصادقة ؟
هل يمكن للشركة المصنعة تقديم تقارير الاختبار ؟
الامتثال لا يتعلق فقط بالوظيفة-إنه يتعلقدقة التحقق.
الفرق الرئيسي يكمن في تغطية التعرض للمياه.
يحمي IPX3 من رش الماء بزوايا تصل إلى ± 60 درجة ، وهو يحاكي هطول الأمطار ، بينما يوفر IPX4 الحماية ضد رش المياه من جميع الاتجاهات (± ~ °). هذا يجعل IPX4 مستوى اختبار مقاوم للماء أكثر صرامة.
وفقًا لـ IEC ، فإن مدة اختبار مقاومة للماء IPX4 القياسية هي10 دقائق. ومع ذلك ، في التطبيقات العملية ، يمكن تمديد المدة وفقًا لمتطلبات المنتج أو معايير الاختبار أو مواصفات العميل.
نعم. تصميم جيدمعدات اختبار IPX3/IPX4يمكن إجراء كلا الاختبارين عن طريق ضبط زاوية الأنبوب المتذبذب ومعلمات الاختبار. هذه القدرة المزدوجة الوظائف تحسن الكفاءة وتقلل من الاستثمار في المعدات.
استكشف المزيد من حلول الاختبار المقاومة للماء لتغطية جميع متطلبات تصنيف IP من IPX1 إلى IPX9K.
لتلبية متطلبات حماية مقاومة للماء أعلى وتطبيقات اختبار أوسع ، قد تكون مهتمًا أيضًا بالحلول التالية:
مصممة لمحاكاة نفاثات المياه ذات الضغط العالي ،غرفة نفث المياه IPX5 X6تقييم مقاومة المنتج في ظل ظروف التعرض للمياه الشديدة. يستخدم على نطاق واسع لقطع غيار السيارات والمعدات الخارجية والإلكترونيات الصناعية.
هذاخزان غمر المياهيستخدم النظام لاختبار الأداء المقاوم للماء في ظل ظروف الغمر ، بما في ذلك الغمر المؤقت أو المستمر. مثالية للأجهزة مثل الأجهزة الذكية القابلة للارتداء ، وأجهزة الاستشعار ، والمكونات الإلكترونية المغلقة.
حل متكامل تمامًا يغطي اختبار IPX1 إلى IPX9K ، ويجمع بين اختبارات المطر والدفقة والنفاثة والغمر في نظام شامل. مناسبة للمختبرات وتطلب الامتثال الكامل لمصنعي IEC.
تبحث عن مورد معدات اختبار IPX4 موثوق به ؟
تنزيل أوراق بيانات تقنية مفصلة
طلب فيديو تجريبي
احصل على حل اختبار مخصص مجاني
اتصل بصناعة LIB اليوم لتحسين نظام اختبار مقاومة للماء وضمان تلبية منتجاتك لأعلى معايير الجودة.
