تعيش موصلات السيارات في الأماكن التي لا تصل فيها المياه بلطف. قد يواجه الموصل بالقرب من حجرة المحرك أو حزمة البطارية أو قوس العجلات أو مستشعر المصد أو تسخير أسفل الجسم رذاذ ساخن وأوساخ الطريق والمنظفات والملح وغسل الضغط من مسافة قريبة. لا يزال بإمكان الختم الذي ينجو من المطر أو الغمر القصير التسرب عندما تضرب طائرة ضيقة مدخل الكابل بضغط عالٍ.
هذا هو السبب في استخدام موصل السيارات IP6K9K على نطاق واسع للأجزاء المعرضة لغسيل الضغط وخدمة الطرق القاسية. فإنه يتحقق ما إذا كانت العلب موصل ، حشوات ، backshells ، الغدد كابل ، والتجاويف الطرفية يمكن أن تقاوم كل من نفاثات المياه القوية وارتفاع درجة الحرارة ، وارتفاع ضغط الرش.
غالبًا ما تتم مناقشة IP67 و IP69K معًا ، لكنهم لا يصفون نفس التهديد. IP67 هو اختبار الغمر. فإنه يتحقق ما إذا كانت العلبة يمكن أن تقاوم دخول المياه عند غمرها تحت ظروف محددة العمق والوقت. هذا مفيد للبرك أو الفيضانات أو التعرض القصير للماء.
ظروف اختبار موصل IP69K مختلفة. أنها تحاكي التعرض لاختبار غسل الضغط العالي ، حيث يضرب الماء الساخن الموصل من مسافة قريبة. الاختبار شديد لأن الضغط والحرارة وزاوية التأثير والتعرض الدوار يهاجمون نظام الإغلاق في نفس الوقت.
تقييم الاختبار | التعرض الرئيسي | حالة اختبار نموذجية | ما يكشفه |
IP67 | غمر مؤقت | غمر المياه تحت عمق ومدة محددة | ختم ثابت ضد المياه الراكدة |
IPX6K | نفاثة مائية قوية | من من من من ؟ ؟ ؟ ؟ ؟ ؟ ؟ ؟ ؟ ؟ ؟ ؟ ؟ ؟ فوهة ، مسافة 3 م | مقاومة للرش القوي ودفقة الطريق |
IPX9K | بخاخ ساخن عالي الضغط | 80 بار ، 80 درجة مئوية ± 5 درجة مئوية ، 14-16 لتر/دقيقة ، المسافة من من من من من من من الدرجة الأولى | مقاومة لغسيل الضغط والتنظيف بالبخار النفاث |
اختبار الغمر |
اختبار رش الضغط العالي |
موصل يمكن أن يمر الغمر ويفشل تحت رذاذ ساخن. السبب بسيط: الغمر يحمل الختم ببطء ؛ غسل الضغط يضرب نقاط الضعف بالقوة.
عادة ما تبدأ حالات فشل الموصل بعد الغسيل عند تغييرات صغيرة في الواجهة. قد يكون مسار التسرب عبارة عن غدة كابل أو وصلة إسكان أو منطقة مزلاج أو ختم ضعيف الجلوس أو فجوة شعرية على طول عزل الأسلاك.
الماء الساخن يجعل المخاطر أعلى. عند حوالي 80 درجة مئوية ، تنعيم الأختام المرنة ، وتوسيع البلاستيك ، وقد يغير الهواء المحاصر داخل الموصل الضغط. عندما تتحرك النفاثة عبر وجه الموصل ، يمكن دفع المياه إلى فجوة لا تتسرب أثناء المطر. بعد التبريد ، قد يؤدي تأثير فراغي خفيف إلى سحب الرطوبة بعمق في التجويف.
تشمل أوضاع الفشل الشائعة:
· أختام سيليكون منتفخة أو مشردة بعد بخاخ ساخن متكرر.
· تتبع المياه على طول إدخالات الكابلات أو حزم الأسلاك الملتوية.
· الفجوات الصغيرة حول اللحامات السكنية والأغطية والنوافذ المزلاج.
· انخفاض مقاومة العزل بعد وصول الرطوبة إلى المحطات الطرفية.
· التآكل بعد المنظفات أو الملح أو أوساخ الطريق تبقى داخل الموصل.
لأجهزة الاستشعار ذات الجهد المنخفض ، قد يسبب تسرب صغير الانجراف إشارة. بالنسبة للموصلات ذات الجهد العالي من EV ، يمكن أن يؤدي دخول الماء إلى أخطاء العزل أو إغلاق الأمان أو العمل التشخيصي الباهظ الثمن.
يحتاج الاختبار القابل للتكرار إلى أكثر من مضخة وفوهة رش. يجب أن يبقى الضغط والتدفق ودرجة الحرارة والمسافة والدوران وزاوية الرش ضمن النطاق المطلوب.معدات الضغط العالي LIB IP6K9Kتم تصميمه لكل من اختبارات دخول المياه IPX6K و IPX9K ، بحيث يمكن للمهندسين اختبار نفاثات المياه القوية والتنظيف الساخن عالي الضغط في نظام واحد يتم التحكم فيه.

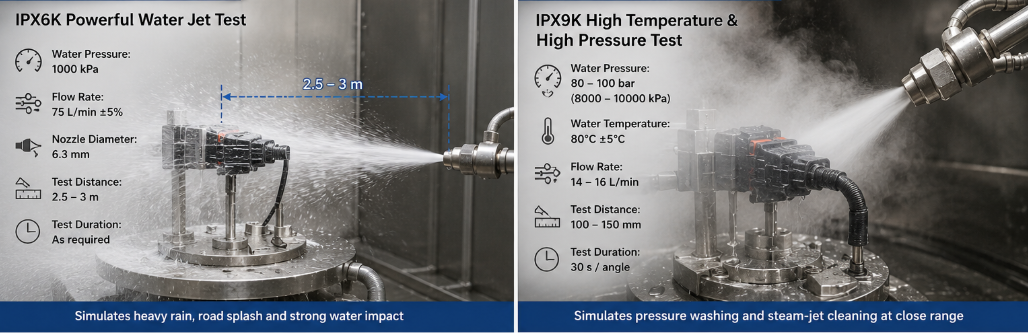

بالنسبة لاختبار IPX6K ، يتعرض الموصل لنفاثة مياه قوية بفوهة من من من من من من من من. يستخدم الإعداد النموذجي بضغط الماء ، ومعدل تدفق ± 75 لتر/دقيقة ، ومسافة رش بين 1.3 متر. هذا يعيد إنتاج دفقة الطرق الثقيلة ، رذاذ التنظيف ، وتأثير المياه على مناطق الحزام الخارجي.
هذا الاختبار مفيد قبل IPX9K لأنه يوضح ما إذا كان تصميم الختم الأساسي يمكنه مقاومة المياه المتدفقة من مسافة خدمة عملية.
لـاختبار IPX9Kتصبح نفاثة المياه أكثر سخونة وأقرب وأكثر عدوانية. تستخدم حالة الاختبار ، = 8-10 ميلًا في الساعة أو 80 بار. معدل التدفق 14-16 لتر/دقيقة. درجة حرارة الماء عادة 80 درجة مئوية ± 5 درجة مئوية.
هذا المزيج يهاجم الموصل طريقتين. يحاول الضغط إجبار الماء على اجتياز أصغر فجوة. تغير الحرارة سلوك البلاستيك والمطاط حول خط الإغلاق. موصل يجتاز هذا الاختبار لديه دليل أقوى على موثوقية غسل الضغط في خدمة السيارة الحقيقية.
.png "Automotive_Connector_IP6K9K_Testing_for_Washdown_Reliability_(2).png")
يتم تطبيق بخاخ IPX9K بأربع زوايا: 0 ° و 30 ° و 60 ° و 90 °. يتم رش كل موضع لمدة 30 ثانية ، مما يعطي وقت رش إجمالي من من ، من ثواني. تكون مسافة الفوهة عادةً ، من سطح الاختبار ، بينما تدور المنصة بسرعة 5 ± 1 دورة في الدقيقة تقريبًا.
هذا مهم بالنسبة للموصلات لأن الغسيل الحقيقي لا يضرب الوجه الأمامي فقط. الطائرة يمكن أن تضرب من الجانب ، تحت المزلاج ، حول الحذاء ، أو مباشرة في مخرج الكابل.
يساعد اختبار كلا المستويين في غرفة واحدة على الحفاظ على سير العمل نظيفًا. يمكن للمهندسين تشغيل IPX6K للتحقق من المقاومة النفاثة عالية التدفق ، ثم التبديل إلى IPX9K للرذاذ الساخن عالي الضغط دون نقل المشروع إلى منصة منفصلة. يقلل التحكم المستقر في الفوهة ، وتنظيم الضغط ، وتسخين المياه ، والدورة الدموية ، والترشيح ، والبرامج الآلية من فرصة اختلاف الاختبار بين الدفعات.

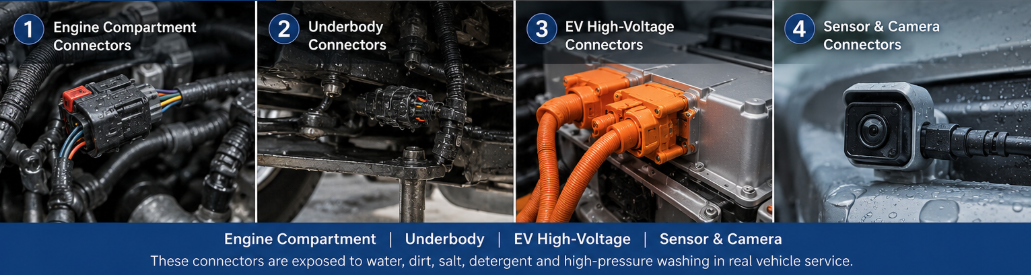

ليس كل موصل على السيارة يواجه نفس خطر الغسل. ترتفع الحاجة إلى اختبار موصل ISO بحدة عندما يتم تركيب الموصل في منطقة رطبة أو قذرة أو ساخنة أو مكشوفة.
.png "Automotive_Connector_IP6K9K_Testing_for_Washdown_Reliability_(1).png")
قد تواجه موصلات مقصورة المحرك الماء الساخن بعد التنظيف للخدمة. الدراجات الحرارية بالفعل الأعمار الأختام ، لذلك IP69K اختبار موصل للماء يعطي بيانات مفيدة حول ما إذا كان الختم لا يزال يحمل عندما يصل الرش الساخن إلى السكن.
موصلات أسفل الجسم تجمع الطين ، الملح ، غبار الحصى ، وبقايا المنظفات. غالبًا ما تهدف غسالة الضغط مباشرة إلى هذه المناطق. يجب أن تولي اختبارات إغلاق موصل الشاسيه اهتمامًا وثيقًا للخلفية ومنفذ الكابل واتجاه التركيب.
EV موصل عالي الجهد اختبارات مقاومة للماء تتطلب الفحص الدقيق بعد التعرض للرش. حتى الرطوبة الطفيفة داخل الموصل يمكن أن تؤثر على مقاومة العزل. يعد اختبار IPX9K ذا قيمة لواجهات حزمة البطارية ، والموصلات ذات الصلة بالشحن ، وتسخير محرك السيارات ، وتوجيه الجهد العالي تحت الجسم.
غالبًا ما يتم تثبيت الرادار والكاميرا ومستشعر وقوف السيارات وموصلات الإضاءة بالقرب من المصدات أو القطع الخارجي. قد تواجه هذه الأجزاء رذاذ مباشر من مسافة قريبة أثناء غسل السيارة. يساعد اختبار غسل الضغط في العثور على التسرب قبل بدء إرجاع الحقل.
يجب أن يشمل اختبار موصل الأسلاك المقاوم للماء حالة التجميع الكاملة ، وليس فقط جسم الموصل البلاستيكي. يمكن لجميع نصف قطر ثني الأسلاك ، وموضع ربط الكابل ، وضغط الختم ، وتناسب الحذاء تغيير مسار التسرب.
يجب أن يظهر تقرير اختبار جيد أكثر من النجاح أو الفشل. يجب أن تسجل شروط الاختبار ، واتجاه العينة ، والحالة الكهربائية ، وطريقة الفحص ، ونتائج ما بعد الاختبار.
قبل الاختبار ، تحقق من سطح الحشية وعلامات الضغط والنتوءات والفلاش وختم المقاعد. بعد الاختبار ، افتح الموصل فقط وفقًا لطريقة الفحص المتفق عليها. ابحث عن قطرات ، مسارات الرطوبة ، تغير اللون ، أو المياه المحاصرة بالقرب من تجويف المحطة.
يعد إدخال الكابل أحد أكثر نقاط الضعف شيوعًا. فحص ختم الأسلاك ، المشبك backshell ، جروميت ، ومفصل السكن. يمكن لمسارات التسريب الصغيرة أن تصبح 80-بار نفاث موجه من الجانب.
غالبًا ما تتضمن الفحوصات الكهربائية بعد الاختبار مقاومة التلامس ومقاومة العزل وقوة العزل وفحص الإشارات الوظيفية. بالنسبة لموصلات المستشعرات التي تعمل بالطاقة ، يمكن للمهندسين أيضًا تشغيل اختبار IPX9K في حالة متصلة لمعرفة ما إذا كان النظام يبلغ عن أخطاء متقطعة أثناء تأثير الرش.
تعتمد إمكانية التكرار على الإعدادات الثابتة. ينبغي أن يشمل التقرير العملي ما يلي:
· ضغط الماء: من من من أجل IPX9K.
· درجة حرارة الماء: 80 درجة مئوية ± 5 درجة مئوية.
· معدل التدفق: 14-16 لتر/دقيقة.
· مسافة الرش: من من من من من.
· زوايا الرش: 0 ° ، 30 ° ، 60 ° ، و 90 °.
· وقت التعرض: 30 ثانية في كل زاوية.
· سرعة المنصة: حوالي 5 ± 1 دورة في الدقيقة.
هذه الأرقام تجعل النتيجة مفيدة لمراجعات التصميم وموافقة المورد وتدقيق الجودة.
 |  |
تحتاج مختبرات اختبار الموصل إلى ظروف اختبار مستقرة وعملية بسيطة وسجلات موثوقة. ليبمعدات الضغط العالي IP6K9Kيدعم كل من اختبارات المياه النفاثة الشديدة ورذاذ الضغط الساخن ، مما يمنح فرق السيارات طريقة عملية للتحقق من صحة إغلاق الموصل قبل إطلاق السيارة.
يدعم النظام أوضاع IPX6K و IPX9K في وحدة واحدة. بالنسبة لمشاريع الموصلات ، يوفر هذا مساحة الأرضية ويقلل من الحاجة إلى نقل العينات بين الآلات المختلفة. يمكن للمختبر اختبار مقاومة رش الطرق ومقاومة غسل الضغط في عملية مرتبطة.
تعتمد نتائج اختبار موصل IP69K الدقيقة على مسافة الفوهة وزاوية الرش والضغط والوقت. تساعد البرامج التي يتم التحكم فيها المشغل على الحفاظ على اتساق كل اختبار ، خاصة عند اختبار العديد من أشكال الموصل أو مقارنة تغييرات تصميم الختم.
يساعد تصميم دوران المياه والترشيح في الحفاظ على استقرار أداء الرذاذ أثناء الاختبارات المتكررة. هذا مفيد للمختبرات التي تعمل بالموصلات وأجهزة الاستشعار والمصابيح ووحدات التحكم وتجميعات الأحراك وفقًا لجدول منتظم.
التحكم الآلي يدعم الضغط المتكرر والتدفق والتدفئة والدوران والتوقيت. بالنسبة للفرق الهندسية ، يقلل هذا من الخطأ اليدوي ويجعل سجلات الاختبار أسهل في المقارنة عبر دفعات العينات.
Xiha LIB صناعة المحاكاة البيئيةتصنع غرف اختبار بيئية للسيارات والإلكترونيات والفضاء والدفاع والطبية والاتصالات والبطارية واختبار المواد. يغطي نطاق منتجاتها غرف درجة الحرارة والرطوبة ، وغرف التآكل ، وغرف IP للغبار والماء ، وغرف التجوية ، وغرف المشي ، وأنظمة الاختبار المخصصة.
كمورد لمعدات الضغط العالي IP6K9K ، توفر معدات لاختبار موصل ISO والتحقق من صحة المياه ذات الصلة. تدعم الشركة التصميم والتصنيع والتسليم والتركيب والتدريب وتوثيق المعايرة وخدمة ما بعد البيع. بالنسبة للفرق التي تبني قدرة اختبار موصل السيارات ، فإن هذا المزيج من المعدات والخدمات له قيمة لأنه يجب أن تظل الغرفة دقيقة بعد التثبيت ، وليس فقط أثناء قبول المصنع.
غسل الضغط هو حدث قصير ، لكنه يمكن أن يعرض تصميم موصل ضعيف في ثوان. لا يمكن لاختبار غمر IP67 وحده أن يوضح كيف يتصرف موصل عندما يصطدم الماء 80 درجة مئوية بالسكن عند 80-بار من من من من من من من من من من
يوفر اختبار موصل السيارات IP6K9K للمهندسين رؤية أقوى لمخاطر الغسيل الحقيقية. فإنه يتحقق من ضغط الختم ، وتصميم دخول الكابل ، وفجوات الإسكان ، ومناطق المزلاج ، والسلوك الكهربائي بعد رذاذ الضغط العالي الساخن. مع LIBمعدات الضغط العالي IP6K9Kيمكن للمختبرات تشغيل اختبارات IPX6K و IPX9K تحت ظروف خاضعة للرقابة واتخاذ قرارات الإغلاق قبل أن تصل الأعطال إلى السيارة.
أفضل اختبار هو اختبار موصل IPX9K أو IP69K تحت ظروف ISO ذات الصلة. تستخدم رذاذ ماء عالي الضغط عند 80 بار ، 80 درجة مئوية 5 درجة مئوية ، 14-16 لتر/دقيقة ، وأربع زوايا رش من مسافة قصيرة.
IP67 مفيد للغمر المؤقت ، ولكنه لا يكفي للموصلات المعرضة لغسيل الضغط. IP69K يتحقق الساخنة رذاذ الضغط العالي ، مما يخلق تحديا الختم مختلفة.
نعم. تم تصميم LIB IP6K9K معدات الضغط العالي لكل من IPX6K اختبار نفاث المياه القوي و IPX9K اختبار درجة الحرارة العالية والضغط العالي في نظام واحد.
تشمل الأجزاء الشائعة أغطية المستشعرات ، وحدات الكاميرا ، مجموعات الإضاءة ، وحدات التحكم ، واجهات حزمة البطارية ، المكونات المتعلقة بالشحن ، الإلكترونيات السفلية ، ومجموعات الأسلاك المعرضة للغسيل المباشر.
توفر صناعة LIB مجموعة كاملة من حلول الاختبار البيئي ، بما في ذلكغرف اختبار غبار IPلـ IEC-IP5X/IP6X ،أنظمة اختبار رش المطر والماء من IP (من من من من فضلك)، غرف اختبار الرمال والغبار لمحاكي غبار النفخ، وغرف اختبار درجة الحرارة والرطوبةلاختبار موثوقية المناخ.
