بالنسبة للمختبرات التي تحتاج إلى تقييم الأجهزة الإلكترونية البصرية أثناء خضوعها لدرجة الحرارة والرطوبة لركوب الدراجات ، فإن التغذية البسيطة ليست كافية.

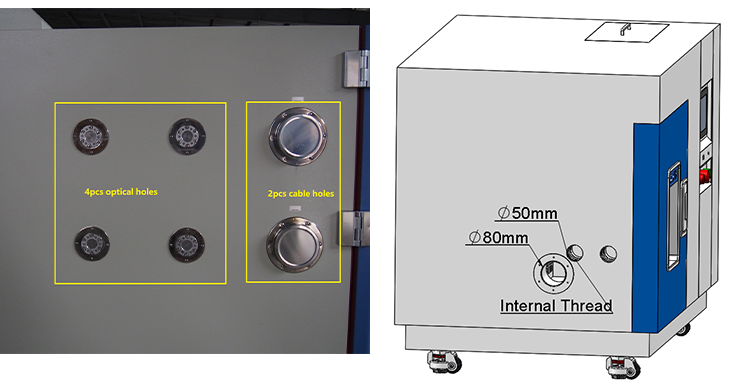

هذا LIB مخصصغرفة بيئية قياسيةيدمج نوعين من المنافذ الجانبية لتمكين القياس البصري الحقيقي في الموقع: منافذ اختبار للأغراض العامة للكابلات والمرافق العامة ، ومنافذ بصرية 4 Ø50 مم مصممة للتنظيف ، انتقال الضوء منخفض الخسارة.
على عكس منافذ الكابل/الاختبار القياسية ، تحافظ المنافذ البصرية على الاستقرار البيئي والوضوح البصري. كل فتحة Ø50 مم تتسع للتركيبات الإلكترونية البصرية-مثل الثنائيات الضوئية أو مصادر الضوء أو مقرنات الألياف أو عدسات التصوير-ثم تتصل بالأجهزة البصرية الخارجية للعميل.
مع إغلاق باب الغرفة ، يمر الضوء إلى العينة حتى يتمكن المهندسون من إجراء قياسات بصرية حية-على سبيل المثال ، الإرسال أو الانعكاس أو الاستجابة أو جودة الصورة-أثناء تشغيل ملف تعريف المناخ المبرمج. هذا يزيل الاضطرابات وعدم اليقين الناجمة عن فتح الباب وقياس بعد ذلك.
يحمل 2 80 منفذ اختبار خطوط طاقة أو إشارات أو خراطيم هوائية أو أنابيب تبريد-مما يحرر المنافذ البصرية للضوء فقط.
تسمح المنافذ البصرية 4 و 50 مم بخطوط رؤية متعددة (الإضاءة والكشف والمراجع والمحاذاة) للإعدادات ثنائية الاتجاه أو متعددة المستشعرات.
تركيبات الميناء يمكن غلقها بحلقات O ومزودة ببصريات مطابقة لاحتياجات الطول الموجي-كوارتز من أجل من أجل من الياقوت. سخانات أو حواجز اختيارية مضادة للتكثيف تحافظ على الرؤية واضحة في ظروف الرطوبة أو درجات الحرارة المنخفضة.
ميزة | المواصفات |
خيارات النموذج | • مساحة عمل 50 لتر/مساحة عمل 80 لتر |
نطاق درجة الحرارة | -20 درجة مئوية/ -40 درجة مئوية/ -70 درجة مئوية إلى + درجة مئوية |
مجموعة الرطوبة | 20-مكعب ساعة |
وحدة تحكم | وحدة تحكم LCD ملونة قابلة للبرمجة |
الوصول عن بعد | اتصال إيثرنت للمراقبة عن بعد وإعداد الملف الشخصي |
مواد داخلية | الفولاذ المقاوم للصدأ SUS304 |
عزل | عزل البولي يوريثيرين |
حماية السلامة | درجة الحرارة الزائدة ، التيار الزائدة ، التبريد الضغط العالي ، نقص المياه ، وأكثر من ذلك |
 | |
وحدات الكاميرا ومستشعرات الصور: تضيء الهدف من خلال منفذ واحد وقياس MTF/SFR أو اكتشاف العيوب من خلال آخر أثناء الحرارة الرطبة أو الدراجات الحرارية.
وحدات LiDAR/ToF: حقن شعاع مرجعي وتغيرات حساسية مستقبل المسار مع درجة الحرارة.
المصابيح ، VCSELs ، الثنائيات الضوئية: مراقبة الطاقة الضوئية ، تحول الطول الموجي ، أو الاستجابة في الوقت الفعلي.
المواد والمرشحات البصرية: تحديد انتقال أو انعكاس التغييرات دون إزالة العينة من البيئة التي تسيطر عليها.
قم بتركيب الجهاز تحت الاختبار (DUT) وقم بمحاذاة التركيبات البصرية عبر منافذ 4 Ø50mm.
طاقة المسار والبيانات من خلال منافذ الاختبار 80.
برنامج ملف تعريف الغرفة ال (على سبيل المثال ،-40 درجة مئوية إلى 85 درجة مئوية مع سلالم الرطوبة) عبر وحدة تحكم تعمل باللمس أو إيثرنت.
الحصول على بيانات بصرية متزامنة من أدواتك بينما تحافظ الغرفة على المناخ المبرمج.
كشركة مصنعة رائدة لغرف الاختبار البيئية الفوق ، تتمتع LIB بخبرة غنية تزيد عن 16 عامًا في تصميم وإنتاج غرف الاختبار. يجلب التخصيص البصريات إلى التجربة دون المساس بجودة القياس. من مواد النوافذ والخيارات المضادة للضباب إلى الشفاه الخاصة وتخطيطات المنافذ ، تقوم LIB بتكوين كل منصة لاحتياجاتك.
دعوة للعمل:
إذا كنت مستعدًا لإجراء اختبار بصري مغلق بالباب مع درجة حرارة ثابتة ورطوبة ، فاتصل بـ LIBInquiry@libtestchamber.comللحصول على اقتراح مخصص ، ورسومات مفصلة ، وتقدير للوقت الرصاص-مصمم لمتطلبات الوصول البصري الخاصة بك بالضبط.
