الغرض الأساسي من اختبار درجات الحرارة العالية والمنخفضة هو كشف نقاط الضعف التصميمية الكامنة قبل وصول المنتج إلى السوق، أو خط تجميع المركبات، أو خزانة ميدانية غير مأهولة.
عندما يحدث عطل في أحد المكونات داخل حجرة حرارية، غالباً ما يكون الافتراض المباشر هو أن عينة الاختبار معيبة. ومع ذلك، يعلم مهندسو الموثوقية ذوو الخبرة أنه ليست كل الأعطال متساوية. جزء كبير من أعطال الاختبارات الحرارية ينشأ من متغيرات خارجية: إعدادات اختبار مخترقة، تدفق هواء مشوه، انحراف في المستشعرات، أو ضعف في استقرار الحجرة.

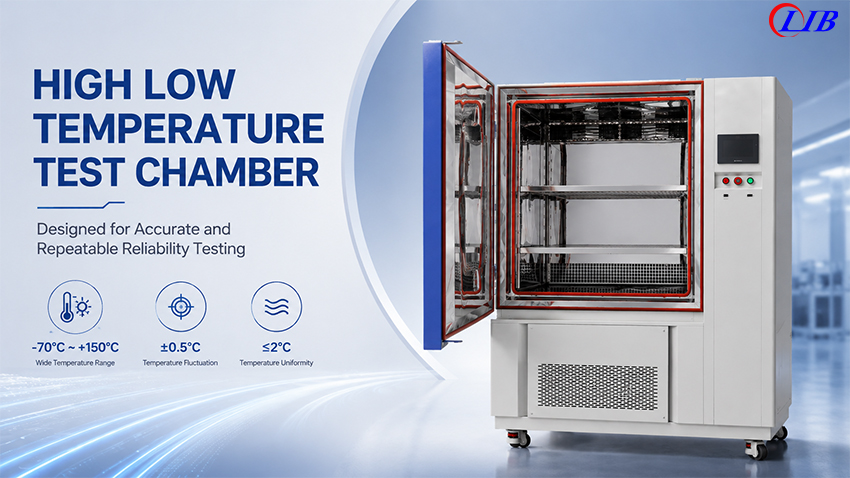

لمديري ضمان الجودة وفرق المشتريات، يعتبر فشل الاختبار عديم الفائدة ما لم يثبت أنه حقيقي، وقابل للتكرار، وقابل للتنفيذ لأغراض البحث والتطوير. يوضح هذا الدليل الأسباب الجذرية لكل من أعطال المنتج الحقيقية و"الإنذارات الكاذبة" الناتجة عن الحجرة، ويشرح كيفية اختيار غرفة اختبار درجات الحرارة العالية والمنخفضة التي توفر بيانات غير ملوثة.
عندما يفشل منتج بشكل مشروع أثناء اختبار درجات الحرارة العالية أو المنخفضة أو التدوير الحراري، فعادة ما يكون ذلك بسبب الحدود الفيزيائية المتأصلة في مواده. تتمدد المواد المختلفة، وتنكمش، وتتقادم بمعدلات متفاوتة.
درجات الحرارة المنخفضة | درجات الحرارة المرتفعة |
هشاشة المواد | تليين البوليمرات وتشوهها |
فقدان الختم / المرونة | أكسدة متسارعة وانحراف |
الإجهاد الدوري المستمر (CTE)
→ شقوق دقيقة ودوائر مفتوحة
التجميعات الفرعية الحديثة - مثل وحدات التحكم في السيارات - تدمج المعادن، البلاستيك، الزجاج، المواد اللاصقة، السيليكون، والمطاط. كل من هذه المواد له معامل تمدد حراري مميز (CTE).
عند تدويرها عبر نطاقات متطرفة (مثل -40°C إلى +125°C)، تتعرض وصلات اللحام، ودبابيس الموصلات، وواجهات التغليف لضغوط شد وضغط متناوبة شديدة. على مدى عشرات أو مئات الدورات، تتراكم أحداث الإجهاد المجهرية هذه لتؤدي إلى انفصالية بينية، وشقوق دقيقة، ودوائر مفتوحة، أو فشل هيكلي في الختم.
في درجات الحرارة تحت الصفر، تمر البوليمرات، والمواد المرنة، والمواد اللاصقة الهيكلية بمرحلة انتقالية نحو حالة زجاجية هشة.
البلاستيك والغطاء الخارجي: عزل الكابلات والأغلفة التي تنجو من اختبارات السقوط في درجة حرارة الغرفة يمكن أن تتشقق بسهولة تحت تأثير أدنى صدمة في التخزين البارد.
الأختام المطاطية: تفقد الحلقات الدائرية (O-rings) قوة إحكامها مع تصلبها، مما يخلق مسارات لفقدان الفراغ أو تسرب السوائل.
التعرض الطويل للحرارة الجافة يضر بالخصائص الفيزيائية والكهربائية في وقت واحد:
الزحف الهيكلي: تلين الأغلفة البلاستيكية وقواعد البراغي، مما يقلل من ضغط التثبيت الداخلي ويضر بأختام الماء المقاومة للعوامل الجوية (IP).
الانحراف الكهربائي: درجات الحرارة المرتفعة تسرع التفاعلات الكيميائية، مما يحفز الأكسدة، ويسبب انحرافات في معايرة المستشعرات، ويزيد من الإجهاد الداخلي لحزم البطاريات عالية الكثافة (LIBs).
يجب أن تكون غرفة الاختبار البيئي حكماً محايداً. إذا أدخلت الغرفة متغيرات بيئية غير خاضعة للتحكم، فقد تؤدي إلى أعطال كاذبة (رفض تصميم جيد تماماً) أو نجاحات كاذبة (شحن قنبلة موقوتة للمستخدم النهائي).
تقلب درجة الحرارة خارج حدود التسامحفي الاختبارات الدقيقة - مثل اختبار بطاريات الليثيوم أيون (LIBs) - يكون التقلب قصير المدى لدرجة حرارة الهواء حول نقطة الضبط أكثر ضرراً بكثير من الانحراف طويل المدى. تطبق الدورات الدقيقة السريعة لدرجة حرارة الهواء صدمات حرارية مصطنعة على الأجهزة الإلكترونية الحساسة.
يتطلب اختبار الموثوقية عالي المستوى غرفاً قادرة على حدود تحكم ضيقة (≤ ±0.5°C) لضمان أن الإجهاد المسجل يأتي بدقة من ملف تعريف الأساس.
إذا كان توزيع الهواء داخل حجرة العمل غير مصمم جيداً، ستتشكل تدرجات حرارية. ستتعرض عينة موضوعة بالقرب من مجرى إمداد الهواء الأساسي لحمل حراري مختلف تماماً عن عينة محجوبة خلف تركيبة ضخمة.
للحفاظ على التكافؤ عبر الاختبارات الدفعية، يجب الحفاظ على انتظام درجة الحرارة المكانية بشكل صارم عند ≤ 2°C.
مخرج الهواء: سرعة عالية / درجة حرارة مباشرة → العينة أ: إجهاد زائد
منطقة ميتة: تدفق هواء معاق → العينة ب: إجهاد ناقص
النتيجة: اختبار دفعي غير عادل وبيانات إحصائية فاسدة.
في كل مرة يتم فيها فتح باب الحجرة لضبط العينة، أو تحميل جهاز عالي الكتلة يعمل بالطاقة، ينهار المناخ الداخلي.
إذا كانت أنظمة التبريد والتدفئة تتفاعل ببطء، فقد تستغرق الحجرة جزءاً كبيراً من وقت المكوث المحدد لمجرد العودة إلى نقطة الضبط.
مثال: فترة نقع مبرمجة لمدة 30 دقيقة عند -40°C تُلغى إذا أمضت الحجرة 12 دقيقة من تلك الدقائق في التعافي من اضطراب حراري. درجة الحرارة الأساسية الفعلية للمنتج لا تصل أبداً إلى الاستقرار.
حتى أحدث غرفة بيئية ستنتج بيانات غير دقيقة إذا انتهك الإعداد التشغيلي قوانين الديناميكا الحرارية.
تصل درجة حرارة الهواء حتماً إلى نقطة الضبط المستهدفة أسرع من الكتلة الأساسية لعينة الاختبار. بينما تستقر لوحة الدوائر المطبوعة العارية في لحظات، تتطلب أغلفة الألمنيوم المصبوب الثقيلة للسيارات أو وحدات البطاريات الكثيفة أوقات نقع طويلة.
إيقاف الساعة مبكراً جداً يؤدي إلى نجاحات كاذبة.
تكديس عينات الاختبار معاً بإحكام، أو وضعها مباشرة ضد الجدران الداخلية للحجرة، أو سد مجمع هواء الإرجاع يخنق نقل الحرارة بالحمل.
تطلق الإلكترونيات النشطة والمحركات والمصابيح ودورات شحن البطاريات حرارة طفيلية داخل الحجرة.
إذا تجاوز تبديد الحرارة هذا قدرة التبريد النشط للحجرة (مثل تجاوز حد الحمل النشط 1000 واط)، ستفشل الحجرة في الحفاظ على خطوط الأساس لدرجات الحرارة المنخفضة.
عند فشل اختبار درجة الحرارة العالية والمنخفضة، يجب على المهندسين اتباع مصفوفة تشخيصية منظمة لتحديد المسؤولية:
يختلف حسب موقع الرف
تدفق هواء مسدود / مناطق غير متساوية
→ خطأ في الحجرة / الإعداد
يفشل عند نفس درجة الحرارة بالضبط
حد التصميم أو المادة
→ عيب منتج حقيقي
إذا حدثت الأعطال باستمرار في منطقة معينة من الحجرة (مثل الزاوية السفلية اليسرى)، تحقق من سرعة تدفق الهواء المحلي وانتظامه.
إذا حدثت الأعطال بشكل موحد بغض النظر عن الموضع، فالمشكلة على الأرجح هي حد أصلي في تصميم المنتج.
راجع المنحنيات المستمرة لنقطة الضبط مقابل درجة الحرارة الفعلية.
افحص السجلات بحثاً عن تجاوز حراري أثناء الارتفاعات السريعة، أو مشغلات إنذار غير متوقعة، أو انخفاضات ناتجة عن تقلبات طاقة خفية.
التقط صوراً عالية الدقة لكثافة التحميل الداخلية، وتوجيه الأسلاك عبر منافذ الوصول (مع ضمان عدم انضغاط أختام الباب)، واتجاه العينات بالنسبة لمجاري الهواء.
