تعتبر IEC ign واحدة من أكثر المعايير الدولية المعترف بها على نطاق واسع لتأهيل التصميم والموافقة على نوع الوحدات الكهروضوئية من السيليكون البلوري (PV). بدلاً من التركيز على مقياس أداء واحد ، يقوم المعيار بتقييم ما إذا كانت وحدة الكهروضوئية يمكنها الحفاظ على السلامة الكهربائية ، خرج الطاقة ، والسلامة الهيكلية بعد التعرض لفترات طويلة للضغوط البيئية والتشغيلية.

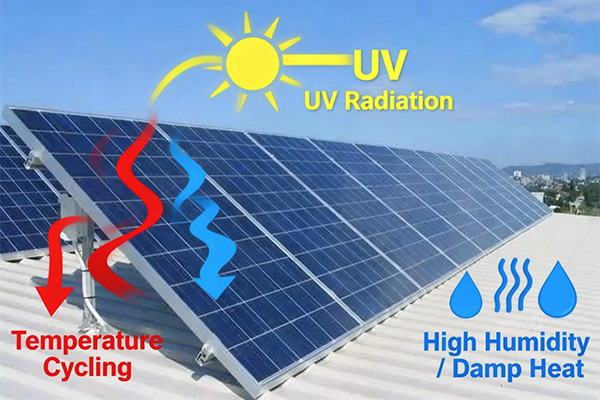

فشل حقل وحدات الكهروضوئية نادرا ما ينتج عن حدث متطرف واحد. بدلاً من ذلك ، عادة ما تحدث بسبب الشيخوخة البيئية التراكمية ، مثل تقلبات درجات الحرارة المتكررة ، والتعرض للرطوبة على المدى الطويل ، والإشعاع فوق البنفسجي. لهذا السبب ، تشكل الاختبارات البيئية والمناخية العمود الفقري لتأهيل شركة IEC.
توضح هذه المقالة هيكل IEC ، وتسلط الضوء على اختبارات الموثوقية البيئية الأكثر أهمية ، وتبين كيفصناعة LIBتدعم هذه الاختبارات من خلال غرف اختبار درجة الحرارة والرطوبة ، وغرف الاختبار البيئية الكهروضوئية ذات معدلات درجات الحرارة السريعة ، وغرف اختبار الأشعة فوق البنفسجية-مع تقديم حلول مختبرية كاملة IEC.
تنظم شركة IEC أن تأهيل الوحدة الكهروضوئية في عدة فئات رئيسية للاختبار ، وتستهدف كل منها آلية فشل مختلفة:
اختبارات الأداء والسلامة الكهربائية
التحقق من خرج الطاقة والعزل والسلامة الكهربائية في ظل ظروف محددة.
اختبارات الضغط الميكانيكي
تقييم مقاومة الرياح والثلج وأحمال الصدمات.
اختبارات الشيخوخة البيئية
محاكاة التعرض الطويل الأجل لركوب درجات الحرارة والرطوبة والأشعة فوق البنفسجية.
اختبارات تجميد الحرارة والرطوبة الرطبة
التقييم المتسارع للتدهور المتعلق بالرطوبة والتعب المادي.
اختبارات خاصة ومرجعية
بما في ذلك الصمام الثنائي الالتفافي ، والتحمل في النقاط الساخنة ، والتقييمات المتعلقة بتعريف الهوية.
من بين هذه الفئات ، تعد اختبارات الشيخوخة البيئية هي الأكثر استهلاكا للوقت وحساسية للفشل ، وهي تعتمد بشكل كبير على المحاكاة المناخية والإشعاعية الدقيقة.
تم تصميم اختبارات الشيخوخة البيئية لإعادة إنتاج سنوات من التعرض في الهواء الطلق ضمن إطار زمني للمختبر يتم التحكم فيه. فهي تعالج مباشرة آليات التحلل الأكثر شيوعًا التي لوحظت في وحدات الكهروضوئية ، بما في ذلك تعب مفصل اللحام ، وشيخوخة المواد المُغسلة ، ودخول الرطوبة ، والتآكل ، وانهيار المواد التي يسببها الأشعة فوق البنفسجية.
نظرًا لأن هذه الاختبارات تطبق ضغطًا مستمرًا أو دوريًا على مدى مئات أو آلاف الساعات ، فإن استقرار معدات الاختبار وتوحيدها وموثوقيتها على المدى الطويل أمر بالغ الأهمية لتحقيق نتائج صالحة وقابلة للتكرار.
يقيّم اختبار التدوير الحراري قدرة وحدة الكهروضوئية على تحمل التغيرات المتكررة في درجات الحرارة الناجمة عن الاختلافات اليومية والموسمية.
ظروف الاختبار النموذجية
تتراوح درجة الحرارة من-40 درجة مئوية إلى 85 درجة مئوية ،كرر ما يصل إلىدورات ، دورات.
آليات الفشل المقررة
تكسير مفصل اللحام ، والتعب البيني ، والشقوق الدقيقة للخلايا ، وعدم تطابق توسع المواد.
حل صناعة LIB-غرف الاختبار البيئية الكهروضوئية
توفر صناعة LIBغرف الاختبار البيئية الكهروضوئيةمصممة خصيصًا للوحدات الكهروضوئية ذات التنسيق الكبير وبرامج الدراجات الحرارية طويلة الأمد التي تتطلبها IEC
تشمل المزايا الرئيسية ما يلي:
معدل تغيير درجة الحرارة بسرعة تصل إلىشاهد درجة مئوية/دقيقة، مما يتيح إكمال الاختبارات الحرارية الفعالة للدورة من دون المساس بدقة التحكم
-60 ℃ ~ + + ℃تغطية نطاق واسع لدرجة الحرارةIEC ، ،متطلبات مع أداء مستقر في درجات حرارة منخفضة وعالية للغاية
توحيد درجة الحرارة العالية عبر وحدات الكهروضوئية الكبيرة ، مما يقلل من الانحراف من الحافة إلى المركز أثناء ركوب الدراجات السريعة
اختبار وحدة الكهروضوئية كاملة الحجم ، مما يسمح باختبار اللوحة بأكملها كوحدة واحدة لمحاكاة الإجهاد الواقعية
سعة عينة قابلة للتخصيص ، تدعم وحدات PV متعددة لكل اختبار
رفوف عينات قابلة للتعديل ، تستوعب أبعاد وسمك وحدات مختلفة لتلبية متطلبات المختبر أو الإنتاج المختلفة
تضمن هذه الميزات محاكاة الإجهاد الحراري الموثوق بها مع تقليل وقت الاختبار الإجمالي وتحسين إنتاجية المختبرات.
تقيّم هذه الاختبارات قدرة وحدات الكهروضوئية على تحمل الشيخوخة المرتبطة بالرطوبة والإجهاد الناتج عن التكاثف المتكرر والتجميد والإذابة.
ظروف الاختبار النموذجية
حرارة رطبة:85 درجة مئوية/85 ٪ RHلـأخبار الساعات
تجميد الرطوبة: تعرض عالي للرطوبة يتبعه تبريد سريع إلى درجات حرارة دون الصفر ، يتكرر لدورات متعددة
آليات الفشل المقررة
تحلل مائي ، تآكل الأجزاء الموصلة ، تدهور العزل ، انسلامات ، فشل الختم ، والضغط الميكانيكي الناتج عن التمدد/الانكماش
حل صناعة LIB-غرف اختبار درجة الحرارة والرطوبة
توفر صناعة LIBغرف اختبار درجة الحرارة والرطوبةقادرة على إجراء اختبارات تجميد الحرارة والرطوبة على حد سواء للوحدات الكهروضوئية كاملة الحجم ، مما يضمن تقييم الرطوبة والإجهاد الحراري الشامل.
تشمل المزايا الرئيسية ما يلي:
التحكم الدقيق في85 درجة مئوية/85 ٪ RHلاختبار الحرارة الرطبة ، مع الحد الأدنى من الرطوبة الانجراف خلال عملية طويلة الأمد
أداء مستقر في درجات الحرارة المنخفضة لدورات تجميد الرطوبة ، مما يضمن محاكاة دقيقة وقابلة للتكرار لذوبان الجليد بالتجميد
درجة حرارة موحدة± من من من منو الرطوبة± من من من، ضمان التعرض ثابت عبر أسطح وحدة الكهروضوئية الكبيرة
متين ، مقاوم للتآكل غرفة SUS304 الداخلية ، ومناسبة لفترات طويلة اختبار الرطوبة العالية
الانتقال السلس بين مراحل درجة الحرارة ، وتقليل التجاوز وضمان ركوب الدراجات الموثوق به
سعة عينة قابلة للتخصيص ، تدعم وحدات متعددة لكل اختبار
توفر غرف الرطوبة الحرارية هذه حلاً متعدد الاستخدامات وموثوق به لأداء كلا الاختبارين بكفاءة ودقة وعلى نطاق وحدة كاملة ، وتكرار الضغوط البيئية في العالم الحقيقي.
تكييف الأشعة فوق البنفسجية يعرض وحدات الكهروضوئية للأشعة فوق البنفسجية التي تسيطر عليها قبل الاختبارات البيئية الأخرى.
الهدف
لتقييم الشيخوخة المستحثة بأمواج فوق بأمواج التغليف ، ومواد backsheet ، والطلاء السطحي.
لماذا يهم
غالبًا ما يسرع تدهور ما بعد ذلك من آليات الرطوبة والشيخوخة الحرارية ، مما يؤثر على نتائج الاختبار الشاملة.
حل صناعة LIB-غرفة اختبار تكييف الأشعة فوق البنفسجية
صناعة LIBغرف اختبار تكييف الهواءتم تصميمها لتوفير التعرض بالأشعة فوق البنفسجية المتحكم به والموحد للتكييف المسبق لوحدة الكهروضوئية.
المزايا الرئيسية-غرفة اختبار تكييف الأشعة فوق البنفسجية للألواح الشمسية
طيف الأشعة فوق البنفسجية ذات الصلة بالطاقة الشمسية مع تكوين مصباح مطور
أحدث سلسلة UVP تستخدمجميع UVAمصابيح الفلورسنت مع نسبة صغيرة تسيطر عليها منUVBتلبي بدقة متطلبات IEC preconditioning مع توفير المزيد من الإشعاع الموحد عبر سطح الوحدة الكهروضوئية بالكامل.
مستقر والتحكم في جرعة الأشعة تحت العالمية القائمة على الطاقة
أهداف الطاقة التراكمية فيمن من من من من ؟ ؟ ؟ ؟ ؟تضمن الأشرطة ضغطًا ماديًا ثابتًا ونتائج الشيخوخة القابلة للتكرار عبر دفعات اختبار متعددة.
تنظيم درجة حرارة الألواح الحرارية والأسود المستقلة (BPT)
درجة حرارة هواء الغرفة(محيط يصل إلى 90 درجة مئوية ± 2 مليون درجة مئوية)وBPT (35-80-c)يتم التحكم فيها بشكل مستقل ، والقضاء على الاقتران الحراري وضمان تطبيق آليات الشيخوخة النقية التي تعمل بالآشعة الشمسية بدقة.
توافق وحدة الكهروضوئية كاملة الحجم
تستوعب حاملات العينات العمودية الألواح الشمسية الكبيرة ، مما يسمح باختبار وحدات متعددة في وقت واحد مع هندسة التعرض الثابتة وعدم التظليل الإشعاعي.
مُحسّن لتسلسل اختبار IEC
تم تصميمه كمرحلة تكييف مسبق يعمل بأشعة الشمس قبل الحرارة الرطبة ، أو ركوب الدراجات الحرارية ، أو الاختبارات المناخية المجمعة ، مما يتيح الاندماج السلس في سير العمل الكامل للتأهيل الكهروضوئي.
عملية موثوقة وطويلة الأجل
يضمن خرج الإشعاع المستقر ، وتوزيع الإشعاع الموحد ، وبناء الغرف المتين ، أداء ثابتًا خلال فترات اختبار طويلة ، مما يدعم نتائج تكييف مسبق دقيقة وقابلة للتكرار.
من خلال تقديم تكييف ثابت للأشعة فوق البنفسجية ، تساعد هذه الأنظمة على ضمان نتائج اختبار بيئي دقيقة وقابلة للتكرار.
بخلاف غرف الاختبار البيئية الفردية ، تدعم صناعة LIB تصميم وتسليم مختبرات اختبار IEC كاملة ، مصممة خصيصًا لأحجام الوحدات النمطية المحددة ومتطلبات الإنتاجية واستراتيجيات الاعتماد.
بالإضافة إلى اختبارات الشيخوخة البيئية ، تشمل IEC عدة عمليات تحقق كهربائية وحرارية ووظيفية. هذه الاختبارات ضرورية للتأهل الكلي ولكنها عادة ما تكون قصيرة الأجل أو قائمة على الأحداث وتعتمد على أنظمة اختبار كهربائية أو ميكانيكية مخصصة بدلاً من معدات محاكاة المناخ.
اختبار التحمل في النقطة الساخنة
يقيّم مقاومة الحرارة الزائدة الموضعية الناتجة عن التظليل الجزئي أو عدم تطابق الخلايا.
صمام تحويل جانبي اختبار حراري
يتحقق من الثبات الحراري للثنائيات الالتفافية في ظل ظروف التحيز العكسي.
اختبارات العزل والعزل الكهربائي والرطب للتسرب
ضمان السلامة الكهربائية وسلامة العزل ، وخاصة في ظل الظروف الرطبة.
اختبار التدهور الناتج عن احتمال (PID) (مرجع)
يؤدى عادة وفقا ل IEC TS-1 لتقييم خطر فقدان الطاقة تحت ضغط الجهد العالي.
هذه الاختبارات عادة ما تكمل تقييمات الشيخوخة البيئية وتجرى قبل وبعد الاختبارات المناخية لتأكيد الامتثال لمعايير القبول.
يشمل تسلسل الاختبار البيئي القياسي IEC ، عادة ما يلي:
قياس الأداء الكهربائي الأساسي
تكييف مسبق للإشعة
التعرض للحرارة الرطبة
اختبار الدراجات الحرارية و/أو تجميد الرطوبة
عمليات الفحص والقياسات الوسيطة
التحقق النهائي الكهربائي والسلامة
الاختبارات البيئية ليست إجراءات معزولة ؛ يوفر تأثيرها المشترك رؤية شاملة لموثوقية الوحدة على المدى الطويل.
بينما تتناول غرف الاختبار الفردية متطلبات IEC المحددة ، يتطلب الامتثال الكامل غالبًا اتباع نهج معملي على مستوى النظام.
تدعم صناعة LIB العملاء على مستويات متعددة:
غرف اختبار درجة الحرارة والرطوبة مستقلة
غرف اختبار بيئية PV مع إمكانية زيادة درجة الحرارة بسرعة
غرف اختبار ما قبل التكييف والشيخوخة
التخطيط المخصص والدمج الكامل لمختبرات اختبار IEC كاملة
تسمح هذه المرونة للمصنعين والمختبرات والمؤسسات البحثية بالتدرج من الاختبارات البيئية المستهدفة إلى القدرة الكاملة على التأهيل.
مع غرف اختبار بيئية متخصصة والقدرة على تقديم حلول مختبرية كاملة IEC ، تساعد الصناعة LIB الشركات المصنعة الكهروضوئية على تحويل المعايير الدولية إلى عمليات اختبار موثوقة-وثقة طويلة الأجل في المنتجات.
الاتصال صناعة ليبInquiry@libtestchamber.comلمناقشة حلول الاختبارات البيئية المخصصة IEC من أجل وحدات PV الخاصة بك.
ضمان لمدة 3 سنوات-دعم فني مدى الحياة-استجابة هندسية سريعة
