كيف يتم إجراء اختبار ركوب الدراجات الحرارية ؟

Nov 03 2025

Table of Content [Hide]

لماذا يعد اختبار الدورة الحرارية مهمًا لموثوقية المنتج

تخيل وحدة تحكم إلكترونية مثبتة في مركبة تواجه ليال متجمدة ودرجات حرارة نهارية حارقة كل يوم. بمرور الوقت ، تولد هذه التقلبات الحرارية المتكررة ضغطًا ميكانيكيًا لا يمكن أن تكشفه اختبارات درجة الحرارة الثابتة. قد تظهر المكونات سليمة أثناء الفحص الأولي ، لكن التعب الدقيق يتراكم بصمت-مما يؤدي في النهاية إلى حالات فشل سابقة لأوانها في هذا المجال.

لماذا تجتاز بعض المنتجات الاختبار المبكر حتى الآن تفشل أثناء التشغيل في العالم الحقيقي ؟ في كثير من الأحيان ، ليست المشكلة هي خطة الاختبار نفسها-إنها ما إذا كانت بيئة الاختبار تحاكي واقعيًا الضغوط التي ستواجهها المنتجات.اختبار ركوب الدراجات الحرارية المهنية أمر لا غنى عنه للكشف عن هذه الثغرات الخفية.

تعرض اختبارات التدوير الحراري المنتجات إلى درجات حرارة مرتفعة ومنخفضة متناوبة لتكرار ظروف التشغيل في العالم الحقيقي ، مما يكشف عن مشكلات مثل:

عدم تطابق المواد مما يؤدي إلى الإجهاد الميكانيكي
تعب مفصل اللحام في الإلكترونيات
تدهور لاصق وختم
تشوه هيكلي في التجميعات

تشمل الصناعات التي تعتمد على اختبارات الدراجات الحرارية ما يلي:

تصنيع الإلكترونيات (PCBA ، أجهزة الاستشعار ، ICs)
مكونات السيارات (إكوس ، وحدات البطارية)
أنظمة الطيران (وحدات التحكم ، إلكترونيات الطيران)
تخزين الطاقة والمعدات الصناعية

في كل هذه التطبيقات ،دقة واستقرار وتكرار غرفة الاختبارهي بنفس أهمية ملف تعريف الاختبار نفسه. بدون نظام موثوق ، حتى الاختبار الأكثر تصميمًا بعناية يمكن أن يؤدي إلى نتائج مضللة.

ما هو اختبار ركوب الدراجات الحرارية ؟

التعريف والغرض

اختبار ركوب الدراجات الحرارية يعرض المنتج بشكل متكرر لدرجات الحرارة العالية والمنخفضة خلال دورات محددة. تتضمن كل دورة عادة:

التدرج-حتى درجة الحرارة العالية
يسكن في درجة حرارة عالية
درجة حرارة منخفضة-درجة حرارة منخفضة
يسكن في درجة حرارة منخفضة

الغرض من ذلك هو تقييم كيفية استجابة المواد والتجمعات للتمدد والانكماش الحراري المتكرر. يخلق التمدد التفاضلي بين المواد ضغطًا عند واجهات مثل وصلات اللحام والمواد اللاصقة والأختام والسحابات. على مدى العديد من الدورات ، يمكن أن يتراكم هذا الإجهاد ويسبب الفشل المرتبط بالتعب.

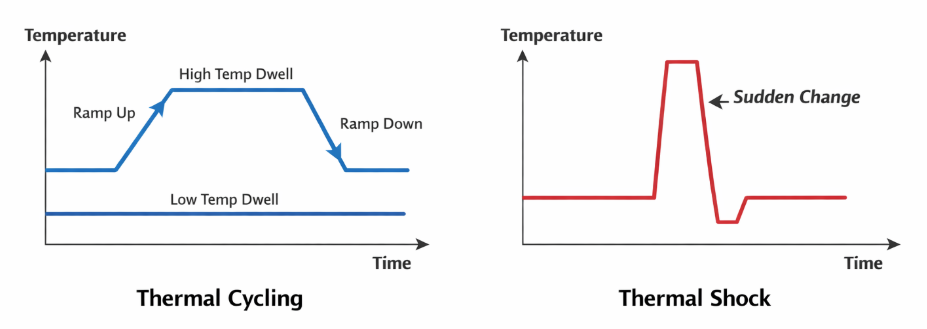

الدراجات الحرارية مقابل الصدمة الحرارية

على الرغم من أنه يتم ذكره معًا في كثير من الأحيان ، فإن هذين الاختبارين يستهدفان أهدافًا مختلفة:

نوع الاختبار	انتقال درجة الحرارة	تركيز	تطبيقات نموذجية
الدراجات الحرارية	التحكم في التغيير التدريجي	تراكم التعب	الالكترونيات والسيارات والبطاريات
صدمة حرارية	تغيير درجة الحرارة شبه فوري	فشل فوري	أشباه الموصلات ، وصلات لحام ، إلكترونيات عالية الموثوقية

تؤكد الدورة الحرارية على المتانة على المدى الطويل في ظل التغيرات البيئية التدريجية ، في حين تحدد الصدمة الحرارية نقاط الضعف المفاجئة تحت الضغط الشديد. تستخدم العديد من الشركات المصنعة كلاهما في تركيبة للحصول على ملف تعريف موثوقية كامل.

المعايير المشتركة ومتطلبات الاختبار

عادة ما يتم إجراء اختبارات التدوير الحراري وفقًا للمعايير المعترف بها:

IEC كشاف-الاختبارات البيئية للمعدات الإلكترونية
MIL-STD-810-طرق الاختبار البيئية العسكرية
جيديك JESD22-موثوقية أشباه الموصلات
ايزو من-مركبات الطرق

تشمل المعايير الرئيسية عبر هذه المعايير ما يلي:

المعيار	نطاق درجة الحرارة	معدل التعرج	يسكن الوقت	دورات نموذجية
IEC كشاف	-40 درجة مئوية إلى	5-10 درجة مئوية/دقيقة	10-30 دقيقة	من من من من
MIL-STD-810	-55 درجة مئوية إلى من من من 55 درجة مئوية	10-15 درجة مئوية/دقيقة	15-30 دقيقة	من من من من
جيديك JESD22	من 65 درجة مئوية إلى 7.5 درجة مئوية	5-20 درجة مئوية/دقيقة	10-60 دقيقة	من من من من

يتطلب تلبية هذه المواصفاتغرف قادرة على التحكم الدقيق في درجة الحرارة ، ومعدلات التدرّج السريع ، والتكرار على المدى الطويل.

معدات اختبار لتطبيقات الدراجات الحرارية

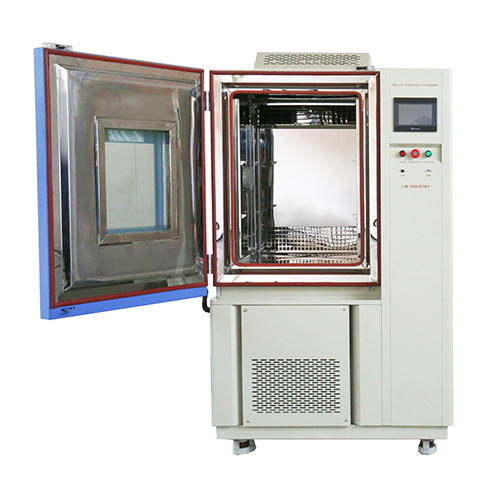

غرف اختبار تغيير درجة الحرارة السريعة

غرف اختبار التغير السريع في درجة الحرارة ضرورية لإجراء اختبارات الدراجات الحرارية الموثوقة.صناعة LIBغرفة الدراجات الحراريةتوفير التحكم الدقيق والسرعة والاستقرار اللازم للتطبيقات الصعبة.

القدرات الرئيسية لغرف صناعة LIB:

نطاق درجة الحرارة:من 70 درجة مئوية إلى
معدلات التعرج:5 / 10 / 15 / 20 درجة مئوية/دقيقة ، قابلة للتخصيص بالكامل
الدراجات المستمرة:سيغز-دورات دون انحراف الأداء
التوحيد درجة الحرارة:± 1 درجة مئوية
التطبيقات:ECUs السيارات ، وحدات البطارية ، أجهزة الاستشعار الإلكترونية ، الإلكترونيات الفضائية

أبرز غرف صناعة LIB:

يحاكي اختبار التعب المتسارع الضغوط الحرارية في العالم الحقيقي
يحافظ على درجة حرارة موحدة عبر الغرفة خلال تسلسل ممتد

حجم غرفة قابل للتخصيص لتجمعات الاختبارات الصغيرة أو الكبيرة

نموذج	TR5-100	TR5-225	TR5-500	TR5-800	TR5-1000
حجم داخلي	100 لتر	225 لتر	500 لتر	800 لتر	1000 لتر
الحمل الحراري	، دبليو
نطاق درجة الحرارة	أ: -20 ℃ ~ ، ℃ ب: -40 ℃ ~ ، ℃ ج: -70 ℃ ~ ، ℃
تذبذب درجة الحرارة	± ، ℃
انحراف درجة الحرارة	± ، ℃
معدل التبريد	5 ℃ /10 ℃/ 15 ℃/ 20 ℃ (مخصصة)/دقيقة
معدل التدفئة	5 ℃ /10 ℃/ 15 ℃/ 20 ℃ (مخصصة)/دقيقة
وحدة تحكم	شاشة LCD ملونة قابلة للبرمجة تعمل باللمس وحدة تحكم ، واجهة متعددة اللغات ، إيثرنت ، USB
نظام التبريد	نظام تبريد بالضغط الميكانيكي ، مبرد صديق للبيئة

مثال السيناريو:
مطلوب مورد سيارات رائد لمحاكاة سنة كاملة من تشغيل ECU في إطار زمني مضغوط. استخدامصناعة LIBغرفة دورة الحرارة، أكمل الفريق دورات في أقل من شهر ، وتحديد نقاط الضعف المشتركة لحام المحتملة قبل أن تصل إلى هذا المجال.

غرف اختبار الصدمة الحرارية

تم تصميم غرف الصدمات الحرارية لاختبار الإجهاد الشديد.غرف الصدمات الحرارية صناعة ليب تشمل هذهمنطقة 2و وغرف صدمة حرارية ثلاثية المناطقللتحولات السريعة الساخنة الباردة مع التكرار عالية.

القدرات الرئيسية لصناعة LIB غرف الصدمات الحرارية:

نطاق درجة الحرارة:من 70 درجة مئوية إلى
وقت الانتقال:التعرض شبه الفوري بين المناطق الساخنة والباردة
التكرار:متسقة عبر مئات الدورات
التطبيقات:أشباه الموصلات ، وصلات لحام ، إلكترونيات عالية الموثوقية

النقاط البارزة:

بالكشف عن حالات الفشل الفوري غير مرئية تحت دورة حرارية تدريجية

يدعم اختبار الموثوقية العالية في الإلكترونيات الفضائية والسيارات والإلكترونيات الصناعية

يمكن دمجه مع غرف الدراجات الحرارية LIB لبرامج الموثوقية الشاملة

نموذج		TS-162	TS-340	TS-500	TS-1000
حجم الداخلية (مم)		22 لتر	72 لتر	211 لتر	505 لتر
قدرة التحميل		20 أو	30 أو	50 أو	60 أو
غرفة ما قبل التسخين	درجة حرارة الحد الأعلى	، ℃
	وقت التدفئة	محيط ~ ، في غضون 30 دقيقة
غرفة باردة مسبقًا	درجة حرارة الحد الأدنى	-75 درجة مئوية
	وقت التبريد	المحيط ~ -70 ℃ ، في غضون 30 دقيقة
غرفة الاختبار	نطاق التعرض لدرجات الحرارة العالية	محيط 20 ~ ~ ~ ~ ~ ~
	نطاق التعرض لدرجات الحرارة المنخفضة	-65 ~ -5 درجة مئوية
تذبذب درجة الحرارة		≤ ± ± ± ℃
انحراف درجة الحرارة		≤ ± 3 ℃
وقت استرداد درجة الحرارة		خلال 5 دقائق
مواد داخلية		الفولاذ المقاوم للصدأ SUS304
التكوين القياسي		2 رفوف

مثال السيناريو:
شركة تصنيع أشباه الموصلات محاكاة المتطرفة على/قبالة ركوب الدراجات.غرف الصدمات الحرارية صناعة ليبكشفت الشقوق الصغيرة في التعبئة والتغليف التي من شأنها أن تسبب فشل الحقل في وقت مبكر ، ومنع سحب مكلفة.

تحقيق اختبارات دراجات حرارية احترافية مع غرف صناعة LIB

تعتمد موثوقية اختبارات الدراجات الحرارية ليس فقط على ملف تعريف الاختبار ولكن أيضًا على الغرفة نفسها.غرف صناعة LIBضمانالدقة والاستقرار والتكرارلكل دورة.

القدرة	غرف عادية	غرف صناعة LIB
توحيد درجة الحرارة	± 5 درجة مئوية	± 1 درجة مئوية
التحكم في معدل التأرجح	محدود ، يتقلب	5-20 درجة مئوية/دقيقة دقيقة ، قابلة للتكرار
موثوقية دورة طويلة الأجل	الانجراف الأداء مع مرور الوقت	مستقر عبر مئات/آلاف الدورات
التعرض للإجهاد الشديد	التحولات البطيئة	نقل ساخن بارد قريب من الفوري
التخصيص	محدودة	قابلة للتكيف بالكامل مع حجم الغرفة والمعايير والدورات

المزايا الرئيسية لغرف صناعة LIB:

نطاق درجة حرارة واسع:يحافظ على توحيد ± 1 ج من-70 درجة مئوية إلى 0.7 درجة مئوية
معدلات مداخل سريعة وخاضعة للرقابة:ما يصل إلى 20 درجة مئوية/دقيقة لمحاكاة التعب الحراري الواقعي
الإجهاد الحراري الشديد:كشف نقاط الضعف غير المرئية لركوب الدراجات التدريجي
الموثوقية على المدى الطويل:أداء ثابت عبر الاختبارات الموسعة
التكرار:ملامح حرارية ثابتة للتحقق من صحة التصميم ، ومؤهل الإنتاج ، والشهادات

مثال السيناريو:
شركة مصنعة للإلكترونيات مستخدمةغرف تغيير درجة الحرارة السريع صناعة LIBلاختبار وحدات بطارية جديدة. كشفت مئات الدورات عن ضعف الموصل المحتمل في وقت مبكر ، مما يمنع مشاكل الإنتاج على نطاق واسع.

غرفة الدراجات الحرارية أو غرفة الصدمة الحرارية: كيفية اختيار ؟

اختيار الغرفة المناسبة أمر بالغ الأهمية.صناعة LIBيوفر كلا الحلين بقدرات متقدمة:

غرفة الدراجات الحرارية (صناعة LIB):التحولات التدريجية ، تحليل التعب ، الموثوقية على المدى الطويل
غرفة الصدمة الحرارية (صناعة LIB):التحولات الفورية ، كشف الفشل الفوري
الاستراتيجية المثلى:تجمع العديد من الشركات المصنعة بين غرفتي الصناعة LIB لتقييم الموثوقية الكامل ، مما يضمن تحمل المنتجات كل من الضغوط البيئية طويلة الأجل والصدمات الحرارية الشديدة

لماذا تبرز صناعة LIB:

تحكم حراري مثبت عالي السرعة وعالي الدقة
تخصيص مرن لنطاق درجة الحرارة ومعدل التدرج وعدد الدورات
موثوق به في قطاعات السيارات والفضاء والإلكترونيات وتخزين الطاقة

الحصول على حل في غضون 1 ~ 3 ساعات

صناعة LIBيوفرغرف تغيير درجة الحرارة السريعةوغرف الصدمة الحراريةتقدم حلول اختبار دقيقة وقابلة للتكرار وموثوق بها. من خلال اختيار استراتيجية ومعدات الاختبار الصحيحة ، يمكن للمصنعين تحديد الإخفاقات المحتملة مبكرًا وتحسين تصميم المنتج وضمان أداء موثوق في هذا المجال.
