دليل أحجام غرفة الإجهاد البيئي من 100 لتر إلى 1000 لتر

Jul 02 2026

Table of Content [Hide]

اختيارغرفة الإجهاد البيئيليس مجرد خيار بسيط للحجم. يمكن أن تكون غرفة بسعة 225 لترًا أكثر موثوقية من وحدة أكبر عندما تكون العينة صغيرة، ويكون تدفق الهواء مفتوحًا، ويتطلب الاختبار تحكمًا محكمًا في درجة الحرارة والرطوبة. تصبح غرفة 1000 لتر الخيار الأفضل عندما تشغل التركيبات أو الكابلات أو العينات التي تعمل بالطاقة أو التحميل الدفعي مساحة العمل.

لماذا يهم حجم غرفة الإجهاد البيئي

يؤثر حجم الغرفة على انتظام درجة الحرارة واستقرار الرطوبة وإنتاجية الاختبار. المساحة الفارغة داخل الغرفة هي جزء من نظام الاختبار – فهي تسمح للهواء المكيف بالتحرك حول العينة بدلاً من تشكيل نقاط ساخنة أو جيوب باردة أو مناطق رطبة بالقرب من السطح.

القاعدة العملية هي إبقاء العينات أقل من حوالي ثلث حجم العمل القابل للاستخدام. ينطبق هذا على صواني لوحات الدوائر المطبوعة (PCB)، ووحدات البطاريات، والأجزاء المعدنية، والأجهزة التي تعمل بالطاقة، والعينات المثبتة.

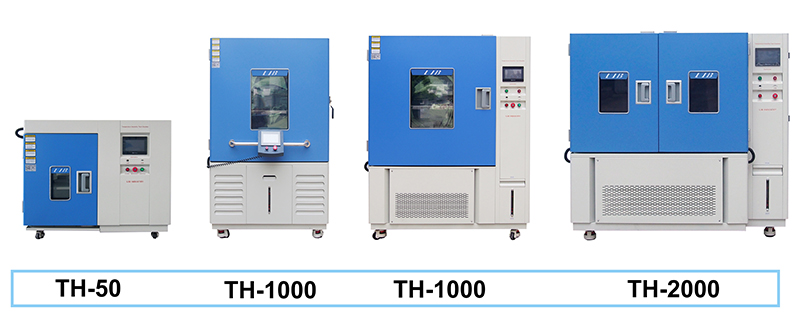

مقارنة سريعة: 100 لتر، 225 لتر، 500 لتر، 800 لتر و 1000 لتر

حجم الغرفة	المساحة الداخلية، مم	الاستخدام الأنسب	أمثلة نموذجية
100L	400 × 500 × 500	الأجزاء الصغيرة ومرحلة البحث والتطوير المبكرة	المستشعرات، الموصلات، عينات PCB
225L	500 × 600 × 750	العينات المتوسطة والعمل المختبري المرن	وحدات التحكم، التجميعات الصغيرة
500L	700 × 800 × 900	الاختبار الدفعي والتجميعات الأكبر	صواني PCB، أغلفة الأدوات
800L	800 × 1000 × 1000	تركيبات أكبر أو إنتاجية أعلى	وحدات البطاريات، التجميعات الفرعية
1000 لتر	1000 × 1000 × 1000	المنتجات الكبيرة والتحقق من الإنتاج	وحدات الاتصالات، الأنظمة الإلكترونية الأكبر

يجب أن يتحقق الاختيار النهائي أيضًا من حجم التركيبات، وتوجيه الكابلات، والوزن، وإخراج الحرارة، وملف الاختبار – يوضح الجدول أدناه كيفية ذلك.

الخطوة 1 – ابدأ بحجم عينتك، وليس بحجم الغرفة

قم بقياس العينة في ظروف الاختبار الحقيقية، وليس كمنتج عارٍ. أضف الأقواس، والصواني، والكابلات، والمزدوجات الحرارية، والدعامات، والأرفف، ومسافات الأمان.

بالنسبة لعينة واحدة، تحقق من خلوص الهواء الجانبي والعلوي والخلفي. بالنسبة للاختبار الدفعي، تجنب التكديس الكثيف – فعشر أجزاء صغيرة موضوعة بالقرب من بعضها يمكن أن تمنع الهواء بشكل أشد من عينة واحدة أكبر.

الخطوة 2 – طابق حجم الغرفة مع مرحلة الاختبار والتطبيق

قد يحتاج نفس المنتج إلى أحجام غرف مختلفة في مراحل المشروع المختلفة. يحتاج البحث والتطوير إلى تغييرات سريعة في الإعداد. تحتاج مراقبة الجودة إلى وضع قابل للتكرار. يهتم فحص الإنتاج بشكل أساسي بعدد القطع في كل دورة. إليك كيف يتجلى ذلك في كل حجم:

100 لتر – المكونات الصغيرة والبحث والتطوير المبكر. مناسبة للمستشعرات والموصلات وعينات PCB وعينات المطاط والطلاءات والمواد اللاصقة والمكونات الإلكترونية الفرعية الصغيرة – مفيدة عندما تتغير الاختبارات كثيرًا ويحتاج التحميل إلى السرعة. تصبح غير مناسبة بمجرد أن تملأ التركيبات معظم الغرفة؛ إذا ازدحم مسار الهواء بالكابلات أو الأقواس أو الدعامات، انتقل إلى 225 لتر.

225 لتر – الخيار الوسيط المرن. ارتفاع وعمق أكبر من الغرفة المدمجة مع بقائها سهلة التحكم في مساحة المختبر. خيار شائع للتجميعات الإلكترونية وصواني PCB والأجهزة التي تعمل بالطاقة مع أسلاك الإشارة، خاصة لبرامج البحث والتطوير المختلطة التي تتناوب بين الحرارة الرطبة (مثلاً 40 درجة مئوية / 93% رطوبة نسبية) وفحوصات درجات الحرارة المنخفضة في نفس الأسبوع.

500 لتر و800 لتر – الاختبار الدفعي والتجميعات الأكبر. 500 لتر هو الاختيار القياسي للاختبار الدفعي القابل للتكرار، وفحص المواد الواردة، ومقارنة المواد، وفحص الموثوقية. ارتقِ إلى 800 لتر عندما تكبر التركيبات أو يكون العنصر طويلًا – وحدات البطاريات، ولوحات العدادات، والإعدادات كثيرة الكابلات – حيث يمنح الحجم الإضافي تدفق هواء مستقرًا ووصولاً آمنًا، وليس فقط ملاءمة الحجم.

1000 لتر – المنتجات الكبيرة والتحقق عالي الإنتاجية. يناسب المنتجات الكبيرة أو دورات التحقق المتكررة حيث تعني الغرف الأصغر عددًا كبيرًا جدًا من الدورات. كما أنه المقياس المناسب للمعدات التي تعمل بالطاقة، حيث تحتاج الأسلاك وإزالة الحرارة ووضع المستشعرات إلى مساحة. السؤال الحقيقي ليس فقط 'هل سيناسب؟'، بل 'هل سيناسب مع تدفق هواء مستقر ووصول آمن؟'.

مرجع سريع حسب التطبيق: البحث والتطوير للمكونات → 100 لتر أو 225 لتر. التجميعات الإلكترونية التي تحتاج مساحة للتشغيل بالطاقة والأسلاك → 225 لتر أو 500 لتر. إلكترونيات السيارات ووحدات البطاريات ومعدات الاتصالات والأغلفة الأكبر → 500 لتر أو 800 لتر أو 1000 لتر. فحص الإنتاج عالي التردد → رفع الحجم لتقليل وقت الانتظار في العمليات الطويلة المتكررة.

لا تختر بناءً على الحجم فقط: 7 عوامل يجب التدقيق فيها

الحجم هو جزء واحد فقط من القرار. قبل الشراء، قارن ملف الاختبار – وبيانات الأداء الفعلية للغرفة – مقابل كل من هذه العوامل.

الأبعاد الداخلية. تحقق من العرض والعمق والارتفاع مقابل أقصى اتجاه للعينة، بما في ذلك التركيبات ونصف قطر انحناء الكابلات.

حجم العمل القابل للاستخدام. المساحة القابلة للاستخدام أصغر من الحجم الداخلي الكلي. يجب ألا تسد العينات مخرج المروحة أو مسار عودة الهواء أو مستشعر الرطوبة أو منطقة الصرف أو تدفق الهواء على الأرفف.

نطاق درجة الحرارة. توفر غرف LIB خيارات من -20 درجة مئوية إلى +150 درجة مئوية، أو -40 درجة مئوية إلى +150 درجة مئوية، أو -70 درجة مئوية إلى +150 درجة مئوية. اختر النطاق الأدنى بهامش أقل من نقطة الاختبار الفعلية.

نطاق الرطوبة. يغطي نطاق من 20% إلى 98% رطوبة نسبية معظم اختبارات التخزين والنقل والحرارة الرطبة – ولكن تحقق من أداء الرطوبة عند نقطة درجة الحرارة الفعلية، وليس فقط النطاق الاسمي.

أداء التسخين والتبريد. يهم معدل التغيير لدورات التغير الحراري واستعادة الحالة بعد فتح الباب. تعمل غرف LIB بتسخين بمعدل 3 درجات مئوية/دقيقة وتبريد بمعدل 1 درجة مئوية/دقيقة، مما يناسب معظم ملفات اختبار المناخ.

الحمل الحراري واختبار العينات العاملة بالطاقة. تطلق العينات العاملة بالطاقة حرارة. تدعم غرف LIB تقييم حمل حراري يصل إلى 1000 واط، وهو أمر مهم للإلكترونيات وأعمال البطاريات والاختبار الوظيفي المباشر.

الخدمة والدعم وراء الغرفة. الغرفة هي أصل مختبري طويل الأمد، وليست شراءً لمرة واحدة. تؤثر إرشادات التركيب والمعايرة وسرعة استجابة المورد للصيانة أو الإصلاحات بشكل مباشر على وقت التشغيل في برامج الموثوقية متعددة الأسابيع – يستحق وزنها إلى جانب ورقة المواصفات، وليس بعد البيع.

معايير الاختبار وحجم الغرفة: المعلمات التي يجب التدقيق فيها

تحدد المعايير الظروف التي يجب الحفاظ عليها حول العينة. إذا تزاحمت العينات، فقد تصل الشاشة إلى نقطة الضبط بينما يختبر سطح المنتج حالة مختلفة تمامًا.

المعيار	المعلمات الرئيسية المتعلقة بالغرفة
IEC 60068-2-78 الحرارة الرطبة المستقرة	تشمل الشدات النموذجية 30 درجة مئوية ± 2 درجة مئوية عند 85% أو 93% رطوبة نسبية، و40 درجة مئوية ± 2 درجة مئوية عند 85% أو 93% رطوبة نسبية. قد تمتد المدة من 12 ساعة إلى 56 يومًا. عادةً ما تكون موصلية ماء الترطيب محدودة إلى ≤20 ميكرو سيمنز/سم.
IEC 60068-2-30 الحرارة الرطبة الدورية	تستخدم دورة مدتها 24 ساعة: فترة دافئة رطبة لمدة 12 ساعة، ثم التسخين نحو 55 درجة مئوية على مدى حوالي 3 ساعات مع بقاء الرطوبة النسبية فوق 95%، يليها الجزء ذو درجة الحرارة المنخفضة من الدورة.
IEC 60068-2-14 تغير درجة الحرارة	يستخدم اختبار Na الانتقال السريع من هواء إلى آخر، وغالبًا أقل من دقيقة واحدة. يستخدم اختبار Nb معدل تغير درجة حرارة متحكم به، لذا يجب أن يتوافق معدل التغيير والانتظام مع خطة الاختبار المكتوبة.

الأخطاء الشائعة عند اختيار حجم الغرفة

الخطأ الأكثر شيوعًا هو اختيار غرفة تناسب المنتج فقط – دون ترك مساحة لتدفق الهواء، والأرفف، والأسلاك، والمستشعرات، والعينات المستقبلية. تشمل الأخطاء الأخرى:

· التعامل مع الحجم الكلي للغرفة على أنه الحجم القابل للاستخدام

· تجاهل إخراج الحرارة من العينة أثناء الاختبار بالطاقة

· اختيار نطاق درجة حرارة منخفضة بدون هامش

· تكديس العينات بشكل قريب جدًا في الاختبارات الدفعية

· نسيان ارتفاع التحميل، والصرف، وإمدادات المياه، والطاقة المخبرية

· استخدام حجم غرفة واحد لكل ملف اختبار

الغرفة الأكبر ليست دائمًا أفضل. الخيار الأفضل هو أصغر غرفة لا تزال توفر مساحة عمل وتدفق هواء وهامش أداء كافٍ.

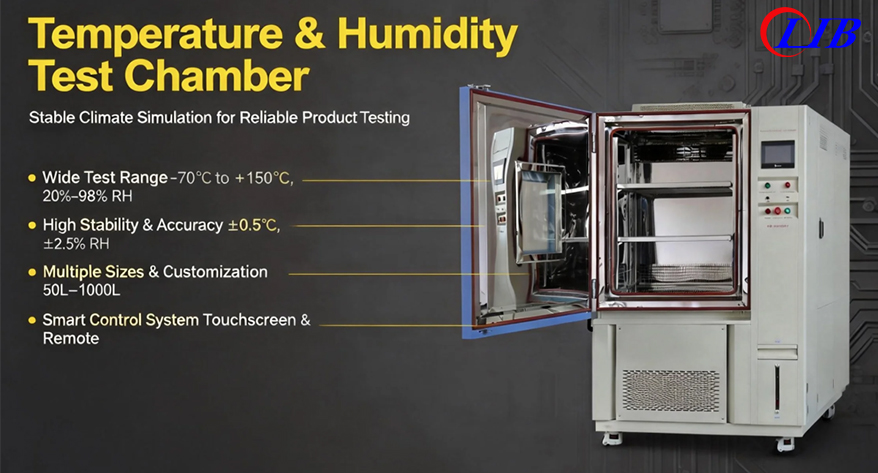

غرف LIB للإجهاد البيئي: المواصفات والدعم في مكان واحد

تُستخدم غرف LIB للإجهاد البيئي لاختبارات درجة الحرارة والرطوبة والموثوقية في الإلكترونيات والسيارات والفضاء والمواد وتكنولوجيا البطاريات والمجالات ذات الصلة. يمنح نطاق 100 لتر إلى 1000 لتر المختبرات مسارًا من أعمال البحث والتطوير المدمجة إلى مهام التحقق الأكبر، مدعومًا بهيكل الخدمة أدناه.

المعلمة الرئيسية	قدرة غرفة LIB للإجهاد البيئي
خيارات الحجم	100L, 225L, 500L, 800L, 1000L
خيارات نطاق درجة الحرارة	-20°C to +150°C, -40°C to +150°C, -70°C to +150°C
نطاق الرطوبة	20% إلى 98% رطوبة نسبية
تقلب درجة الحرارة	±0.5°C
انحراف درجة الحرارة	±2.0°C
انحراف الرطوبة	±2.5% رطوبة نسبية
معدل التسخين / التبريد	3 درجات مئوية/دقيقة تسخين، 1 درجة مئوية/دقيقة تبريد
الحمل الحراري	1000 واط
نظام التحكم	شاشة LCD ملونة تعمل باللمس قابلة للبرمجة مع اتصال إيثرنت
نظام المياه	إمداد تلقائي بالمياه مع تنقية المياه

يقلل توزيع الهواء المنتظم من التباين بين الأرفف. تجعل نافذة الرؤية والإضاءة الداخلية والتحكم القابل للبرمجة ومنافذ الكابلات وتوليد الرطوبة المستقر إجراء الاختبارات الطويلة وتسجيلها أسهل. يمكن استيعاب العينات غير القياسية من خلال حلول الغرف المخصصة.

الخلفية التصنيعية والخدمية: قامت شركة Xi'an LIB Environmental Simulation Industry بتصنيع وتوريد غرف الاختبار البيئي منذ عام 2009، وتغطي التصميم والإنتاج والمبيعات والخدمة للعملاء في جميع أنحاء العالم، مع مجموعة منتجات تشمل غرف درجة الحرارة والمناخ، وغرف التآكل، وغرف دخول الغبار والماء، وغرف التعتيق الجوي، وأنظمة المحاكاة البيئية الخاصة. يمتد هيكل الخدمة من المناقشة الفنية وتصميم الغرفة مرورًا بالإنتاج والفحص والمعايرة والشحن الدولي وإرشادات التركيب والتدريب والصيانة والإصلاح المستمرة – مدعومًا بضمان لمدة 36 شهرًا وخدمة متابعة مدى الحياة، وهو أمر مهم للمختبرات التي تدير برامج موثوقية طويلة حيث يكون التوقف مكلفًا.

الخلاصة

حجم غرفة الإجهاد البيئي المناسب هو الحجم الذي يناسب العينة والتركيبات ومسار تدفق الهواء ومعيار الاختبار وسير عمل المختبر في نفس الوقت. بالنسبة للمكونات الصغيرة، قد يكون 100 لتر أو 225 لتر كافيًا. بالنسبة للاختبار الدفعي والتجميعات العاملة بالطاقة، غالبًا ما يعطي 500 لتر أو 800 لتر هامش عمل أفضل. بالنسبة للمنتجات الكبيرة أو التحقق عالي الإنتاجية، يكون 1000 لتر أكثر أمانًا عادةً.

يجب أن يقارن القرار النهائي الأبعاد الداخلية ومساحة العمل القابلة للاستخدام ونطاق درجة الحرارة ونطاق الرطوبة ومعدل التغيير والحمل الحراري ودعم الخدمة معًا. بمجرد وضوح هذه النقاط، يصبح اختيار الغرفة قرارًا هندسيًا عمليًا بدلاً من التخمين بناءً على الحجم.

أسئلة شائعة حول حجم غرفة الإجهاد البيئي

س: هل غرفة بيئية بسعة 100 لتر كافية لاختبار الإلكترونيات؟

نعم، إذا كانت الإلكترونيات مكونات صغيرة أو عينات PCB أو مستشعرات أو وحدات مدمجة بأسلاك خفيفة. إذا كان الجهاز يعمل بالطاقة، فغرفة 225 لتر غالبًا ما تكون أسهل في الاستخدام.

س: متى يجب أن أختار غرفة اختبار 225 لتر؟

للتجميعات الإلكترونية متوسطة الحجم، ومهام البحث والتطوير المختلطة، والاختبار الدفعي الصغير – الحالات التي تكون فيها الغرفة المدمجة ضيقة جدًا ولكن الغرفة الكبيرة أكثر من اللازم.

س: ما الفرق بين غرفة اختبار بيئية 500 لتر و800 لتر؟

500 لتر هو الحجم النموذجي للاختبار الدفعي وتجميعات الاختبار متوسطة الحجم. توفر 800 لتر مساحة أكبر للتركيبات الأكبر والعينات الطويلة جدًا واختبارات البطاريات الكبيرة وهامش تدفق هواء أكبر حول العينات.

س: متى يجب أن أختار غرفة اختبار 1000 لتر؟

للمنتجات الأكبر، أو لإجراء العديد من العينات دفعة واحدة، أو للمنتجات العاملة بالطاقة التي تحتاج مساحة أكبر لتبديد الحرارة والأسلاك ووضع المستشعرات.
