الميزات الرئيسية لغرفة اختبار التمهيد بالأشعة فوق البنفسجية IEC 61215 MQT10
التوافق الصارم مع المعايير— متوافقة تمامًا مع متطلبات اختبار التمهيد بالأشعة فوق البنفسجية IEC 61215-2 (MQT 10) و IEC 61730 و IEC 61646.
التحكم الدقيق في الطيف— توفر نسبة ثابتة من UVA/UVB/UVC (UVC < 0.1%، UVB 3%–10%، UVA 90%–97%) للوصول إلى الجرعة التراكمية المستهدفة البالغة 15 كيلوواط ساعة/م² (320–400 نانومتر) و 7.5 كيلوواط ساعة/م² (280–320 نانومتر).
تنظيم متقدم لدرجة الحرارة— تحافظ على درجة حرارة الحجرة من المحيط إلى 90 درجة مئوية ±2 درجة مئوية ودرجة حرارة اللوحة السوداء (BPT) من 35 إلى 80 درجة مئوية، مع تغذية راجعة تلقائية مستمرة من المستشعرات.
سعة كبيرة وأبعاد مخصصة— حامل العينات القياسي يستوعب 1400 × 2400 مم (العرض × الارتفاع)، ويحمل 2/4/6+ وحدات في كل دورة؛ وتتوفر رفوف مصممة حسب الطلب للألواح غير المنتظمة أو كبيرة الحجم.
مراقبة شدة الأشعة فوق البنفسجية عبر الإنترنت— نظام مقياس إشعاع متكامل يقيس شدة الأشعة فوق البنفسجية باستمرار ويحسب جرعة التعرض التراكمية تلقائيًا، مع الحد الأقصى للإشعاع فوق البنفسجي عند < 250 واط/م².
تصميم تعرض للأشعة فوق البنفسجية بتغطية كاملة— تم تصميم توزيع المصابيح وموضع العينات لإزالة التظليل والتعرض الناقص للحواف، مما يضمن حصول كل وحدة على إشعاع متجانس عبر سطحها بالكامل.
لماذا يعتبر التمهيد بالأشعة فوق البنفسجية أمرًا بالغ الأهمية لوحدات الطاقة الشمسية
وفقًا لمعيار IEC 61215 MQT 10، يجب أن تخضع وحدات الطاقة الشمسية إلى تعرض كلي للأشعة فوق البنفسجية لا يقل عن 15 كيلوواط ساعة/م² قبل الدخول في اختبار الدورة الحرارية (MQT 11) أو اختبار الرطوبة والتجميد (MQT 12). تحدد هذه العملية المواد البوليمرية الحساسة — مثل اصفرار الطبقة الخلفية، أو التصفيح، أو تغير لون EVA — التي قد تؤدي لولا ذلك إلى أعطال ميدانية في محطات الطاقة الشمسية بعد سنوات من التعرض الخارجي.
المواصفات الفنية لغرفة اختبار التمهيد بالأشعة فوق البنفسجية IEC 61215 MQT10
المعلمة |
المواصفة |
Name |
غرفة التمهيد بالأشعة فوق البنفسجية |
الموديل |
UVP-02 |
المعيار المطبق |
IEC 61215-2:2021 MQT 10، IEC 61730، IEC 61646 |
الأبعاد الداخلية (العمق × العرض × الارتفاع) |
1450 × 745 × 2500 مم |
الأبعاد الكلية (العمق × العرض × الارتفاع) |
1875 × 1210 × 2800 مم |
حجم حامل العينات (العرض × الارتفاع) |
1400 × 2400 مم |
سعة العينات |
2 / 4 / 6 / ... قطعة |
مصدر الإشعاع |
مصابيح فلورية UVA (20 قطعة) ومصابيح UVB (10 قطع) |
نطاق درجة الحرارة |
من درجة حرارة المحيط ～ 90 درجة مئوية ±2 درجة مئوية |
درجة حرارة اللوحة السوداء (BPT) |
35 ～ 80 درجة مئوية |
عرض النطاق |
UVC: < 0.1% |
التحكم في الإشعاع |
280–320 نانومتر: 7.5 كيلوواط ساعة/م² |
جهاز التحكم |
جهاز تحكم بشاشة LCD ملونة تعمل باللمس قابلة للبرمجة |
المادة الخارجية |
صفيحة فولاذية بطلاء واقٍ |
المادة الداخلية |
فولاذ مقاوم للصدأ SUS304 |
العزل الحراري |
رغوة البولي يوريثان والقطن العازل |
مصدر الطاقة |
تيار متردد 380 فولت، 50 هرتز، ثلاثي الأطوار |
تفاصيل غرفة اختبار التمهيد بالأشعة فوق البنفسجية IEC 61215 MQT10
|

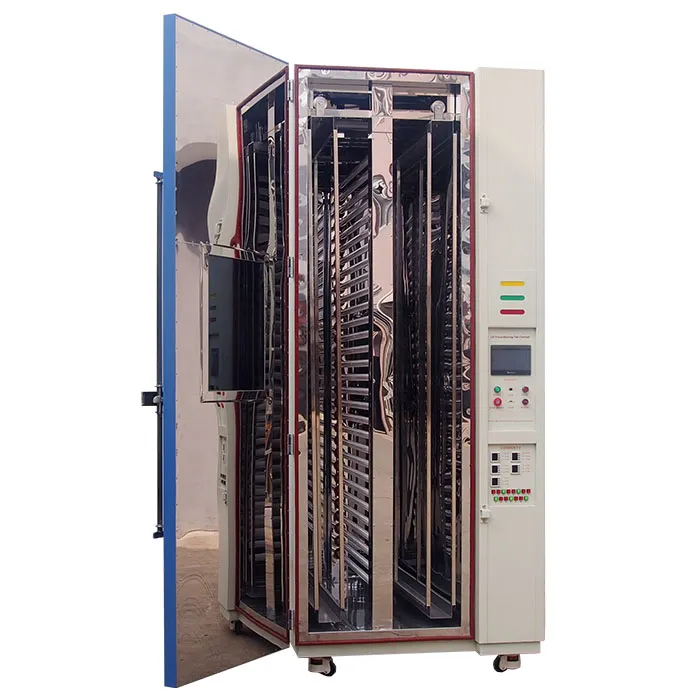

مصفوفة مصابيح الأشعة فوق البنفسجية
تنتج 20 مصباح UVA فلوري + 10 مصابيح UVB طيفًا ثابتًا ومتجانسًا (UVA 90–97%، UVB 3–10%، UVC < 0.1%) مع تحكم في الحد الأقصى للإشعاع فوق البنفسجي أقل من 250 واط/م²، مما يتوافق بدقة مع متطلبات جرعة IEC 61215 MQT10 لاختبار التدهور القابل للتكرار.
|
جهاز التحكم بشاشة اللمس القابلة للبرمجة
تتيح واجهة LCD ملونة تعمل باللمس برمجة متعددة المراحل لجرعة الأشعة فوق البنفسجية ودرجة حرارة الحجرة ودرجة حرارة اللوحة السوداء (35–80 درجة مئوية)، مع مراقبة فورية وتسجيل البيانات وحساب الجرعة تلقائيًا لدورات الاختبار الطويلة غير المراقبة.
|
|
الداخلية من الفولاذ المقاوم للصدأ SUS304
تستخدم بطانة الحجرة الداخلية فولاذ SUS304 المقاوم للصدأ المقاوم للتآكل، مع هيكل خارجي من صفيحة فولاذية مطلية، لتحمل التعرض المستمر للأشعة فوق البنفسجية عالية الكثافة والحرارة — مما يقلل من الصيانة طويلة الأجل ويطيل عمر المعدات.
|
نظام العزل والحماية والسلامة
تحافظ رغوة البولي يوريثان والقطن العازل على درجة حرارة الحجرة مستقرة حتى 90 درجة مئوية ±2 درجة مئوية، بينما تحمي الحماية المدمجة من الحرارة الزائدة وقفل باب الإشعاع فوق البنفسجي المشغلين والعينات طوال دورة الاختبار.
|
غرفة اختبار التمهيد بالأشعة فوق البنفسجية IEC 61215 MQT10 — مصممة خصيصًا لوحدات الطاقة الشمسية الخاصة بك
تتنوع وحدات الطاقة الشمسية بشكل كبير من حيث الشكل — مستطيلة قياسية، كبيرة الحجم للمرافق، ومتكاملة مع المباني (BIPV)، ومرنة/منحنية، وأشكال غير منتظمة. غالبًا ما تؤدي الغرفة ذات المقاس الواحد للجميع إلى تعرض غير متجانس للأشعة فوق البنفسجية، وتظليل الحواف، وجرعة غير موثوقة — مما يضر بصحة اختبار IEC 61215.
أبعاد غرفة مخصصة— بحجم يناسب أكبر بصمة لوحدة لديك، من عينات المختبر إلى الألواح بالحجم الكامل.
رفوف قابلة للتعديل ومعيارية— حوامل متعددة المستويات أو بزاوية إمالة تثبت بإحكام الوحدات المستطيلة أو شبه المنحرفة أو المنحنية أو غير المنتظمة.
تخطيط مثالي للمصابيح— يتم إعادة حساب تباعد مصابيح UVA/UVB لكل تكوين لضمان إشعاع متجانس عبر السطح بالكامل، بما في ذلك الحواف والزوايا — دون تظليل أو نقاط ساخنة.
وضع متعدد النقاط لمقياس الإشعاع— نقاط استشعار إضافية للتخطيطات الكبيرة أو غير المنتظمة، للتحقق من تغطية الجرعة الكاملة في كل منطقة.
تكوينات الاختبار على دفعات— رفوف مصممة لاختبار عدة ألواح (2/4/6+) في وقت واحد مع جرعة ودرجة حرارة متسقة.
يعمل مهندسونا بناءً على رسومات أو أبعاد وحداتكم لتصميم غرفة تضمن تعرضًا متجانسًا للأشعة فوق البنفسجية عبر السطح بالكامل — مما يساعدكم على تجنب إعادة الاختبار وتقديم نتائج تصمد أمام تدقيق الشهادات.
شبكة الضمان والخدمة العالمية من LIB Industry
كل غرفة UVP-02 مدعومة بشبكة دعم مبنية من أجل الموثوقية طويلة الأجل، وليست مجرد عملية بيع لمرة واحدة:
ضمان لمدة 3 سنوات— تغطية كاملة للمكونات الأساسية لراحة البال التامة.
دعم فني مدى الحياة— معايرة مستمرة وحل المشكلات ودعم التطبيق طوال عمر المعدات.
4 مراكز خدمة عالمية— مراكز خدمة إقليمية تتيح استجابة سريعة وتقليل زمن التوقف، أينما يقع مختبركم.
29 وكيلًا معتمدًا حول العالم— تضمن شبكة موزعين عالمية دعمًا باللغة المحلية وتوفر قطع الغيار وخدمة في الموقع عبر أسواق اختبار الطاقة الشمسية الرئيسية.
الأسئلة الشائعة
س: ما هي الجرعة الكلية للأشعة فوق البنفسجية المطلوبة في IEC 61215 MQT10؟
ج: توفر الغرفة 15 كيلوواط ساعة/م² عند 320–400 نانومتر (UVA) و 7.5 كيلوواط ساعة/م² عند 280–320 نانومتر (UVB)، مع كون UVB يمثل 3%–10% من إجمالي الأشعة فوق البنفسجية، مع الحفاظ على درجة حرارة اللوحة السوداء بين 35–80 درجة مئوية.
س: هل يمكن تخصيص الغرفة للوحدات الشمسية غير القياسية أو كبيرة الحجم؟
ج: نعم. يمكن تخصيص أبعاد الغرفة ورفوف العينات وتخطيط مصفوفة المصابيح جميعها بناءً على شكل وحجم وحداتكم لضمان تغطية كاملة ومتجانسة للأشعة فوق البنفسجية — اتصلوا بفريقنا الهندسي مع مواصفات وحداتكم للحصول على عرض مخصص.
س: ما الضمان والدعم ما بعد البيع الذي يأتي مع الغرفة؟
ج: تشمل كل وحدة ضمانًا لمدة 3 سنوات ودعمًا فنيًا مدى الحياة، مدعومة بـ 4 مراكز خدمة عالمية وشبكة من 29 وكيلًا معتمدًا حول العالم لاستجابة محلية سريعة.
