تُستخدم مواد الفولاذ المطلية مثل الفولاذ المجلفن والألوزنك (جالفيوم) والفولاذ المطلي مسبقاً (PPGI/PPGL) على نطاق واسع في البناء ومكونات السيارات وأنظمة تثبيت الطاقة الشمسية والصناديق الكهربائية. ويتحدد أداؤها إلى حد كبير بواسطة نظام الطلاء الواقي المطبق على قاعدة الفولاذ.
على الرغم من أن هذه الطلاءات توفر مقاومة ممتازة للتآكل في الظروف البيئية العادية، إلا أنها لا تزال عرضة للتأثر عند التعرض للبيئات الغنية بالكلوريدات والرطوبة وتغيرات درجات الحرارة. ومع مرور الوقت، قد يبدأ التآكل من خلال عيوب الطلاء أو الحواف المقطوعة أو الشقوق الدقيقة، مما يؤدي إلى آليات فشل نموذجية مثل تكون الصدأ الأبيض على الطلاءات القائمة على الزنك، والصدأ الأحمر بمجرد انكشاف قاعدة الفولاذ، وتقرح الطلاء أو تقشره في الأنظمة المطلية مسبقاً.
لتقييم عمليات التدهور هذه بطريقة مضبوطة ومتسارعة، يعتمد المصنعون على اختبار رش الملح المحايد الذي يُجرى في aغرفة اختبار رش الملحتحت ظروف قياسية مثل ASTM B117 و ISO 9227 NSS. تتيح هذه الطريقة للمهندسين محاكاة التعرض للتآكل طويل الأمد في إطار زمني أقصر بكثير، مما يجعلها أداة قياسية لمراقبة الجودة والتحقق من المواد عبر العديد من الصناعات.
المعايير الأكثر اعتماداً لاختبار رش الملح للفولاذ المطلي هي ASTM B117 و ISO 9227 NSS. ويحدد كلاهما ظروف رش الملح المحايدة المستخدمة لتقييم مقاومة التآكل في بيئات مختبرية مضبوطة.
بشكل عام، يُجرى اختبار NSS (رش الملح المحايد) في ظل الظروف التالية:
المعلمة |
المتطلب |
المحلول |
محلول كلوريد الصوديوم بتركيز 5 |
%درجة حرارة الغرفة |
35°م ±2°م |
قيمة الأس الهيدروجيني |
6.5–7.2 |
ترسب رذاذ الملح |
1–2 مل / 80 سم² / ساعة |
يتوافق ASTM B117 و ISO 9227 بشكل كبير من حيث بيئة الاختبار، على الرغم من اختلافهما في هيكل التوثيق وأنظمة التصنيف وتنسيقات التقارير. وعملياً، يُستخدم كلا المعيارين بالتبادل في العديد من المواصفات الصناعية لمنتجات الفولاذ المطلية.
واعتماداً على متطلبات التطبيق، قد تتراوح مدة الاختبار من 240 ساعة لفحوص الجودة الأساسية إلى 1000 ساعة أو أكثر للطلاءات عالية الأداء. ويركز التقييم على مظهر التآكل وتطوره، بما في ذلك تكون الصدأ الأبيض وانتشار الصدأ الأحمر وتدهور سلامة الطلاء.
لا يقتصر اختبار رش الملح الموثوق على ظروف الغرفة فقط، بل أيضاً على كيفية تحضير العينات ووضعها وتقييمها. بالنسبة لمواد الفولاذ المطلي، تعتبر هذه الخطوات حاسمة لضمان نتائج قابلة للتكرار وذات معنى.
3.1 تحضير العينةقبل الاختبار، يجب قطع صفائح الفولاذ المطلية وتحضيرها بشكل صحيح وفقاً لمعايير المختبر. وغالباً ما يتطلب سد الحواف، خاصة للفولاذ المجلفن والمطلي مسبقاً، لمنع التآكل المبكر من الحواف المقطوعة المكشوفة التي قد تشوه النتائج. كما أن تنظيف السطح ضروري لإزالة الزيوت أو الغبار أو البقايا التي قد تؤثر على سلوك التآكل.
لدعم أنواع مختلفة من العينات، تم تجهيز غرف اختبار رش الملح من LIB بحاملات عينات قابلة للتخصيص مصممة لتثبيت ألواح الفولاذ ذات الأبعاد المختلفة بإحكام مع الحفاظ على أسطح تلامس مقاومة للتآكل.
يؤثر وضع العينة المناسب بشكل مباشر على ترسب الملح وتكرارية الاختبار. وتتطلب المعايير عادةً إمالة العينات بزاوية بين 15° و30°، لضمان عدم تراكم المكثفات ومحلول الملح على السطح.
لتلبية هذا المتطلب، تتميز غرف LIB برفوف عينات قابلة للتعديل وأنظمة رفوف معيارية تسمح بالتحكم الدقيق في الزاوية. وبالنسبة للمختبرات التي تتعامل مع أشكال منتجات مختلفة، يمكن تصميم تركيبات عينات مخصصة اختيارية لضمان ظروف تعرض مستقرة وموحدة.
3.3 توليد رذاذ الملح واستقرار التعرضجوهر أي نظام لرش الملح هو قدرته على توليد بيئة رذاذ ملح مستقرة وموحدة. في اختبار ASTM B117، يلزم التذرية المستمرة والمنتظمة لمحلول NaCl بتركيز 5% للحفاظ على استقرار التعرض طوال دورات الاختبار الطويلة.
تستخدم غرف اختبار رش الملح من LIB نظام برج رش دقيق مصمم لضمان توزيع منتظم للرذاذ داخل الغرفة. يشتمل النظام على آليات تذرية بالهواء المضغوط المضبوط وترشيح المحلول لمنع انسداد الفوهة وتبلور الملح، مما يحافظ على أداء رش متسق أثناء التشغيل الممتد.
نظراً لأن اختبار رش الملح غالباً ما يستمر بشكل متواصل لمئات أو حتى آلاف الساعات، فإن المراقبة دون انقطاع أمر ضروري. وقد يؤدي فتح الغرفة بشكل متكرر إلى تعطيل استقرار درجة الحرارة الداخلية ودقة الاختبار.
لمعالجة ذلك، تتضمن تصاميم LIB نافذة مراقبة عالية الشفافية تسمح للمشغلين بفحص العينات بصرياً دون مقاطعة عملية الاختبار. كما تعمل الإضاءة الداخلية الاختيارية على تحسين الرؤية أثناء الاختبارات طويلة المدة أو بيئات المختبرات منخفضة الإضاءة.
يعتمد اختبار التآكل الحديث بشكل متزايد على الأتمتة لتحسين قابلية التكرار وتقليل تدخل المشغل. تسمح أنظمة التحكم القابلة للبرمجة للمختبرات بتحديد معلمات الاختبار ومدد الدورات وظروف الإنذار مسبقاً.
LIBغرف اختبار رش الملحتم تجهيز غرف اختبار رش الملح بوحدات تحكم قابلة للبرمجة PLC تدعم البرمجة المستمرة ومتعددة المراحل للاختبار. يمكن للمستخدمين ضبط دورات التشغيل التلقائي ومراقبة حالة النظام في الوقت الفعلي وتخزين بيانات الاختبار لأغراض التتبع وإعداد التقارير.
يعتمد اختيار حجم الغرفة وتكوينها المناسبين بشكل أساسي على أبعاد العينة وحجم الاختبار ومتطلبات سعة المختبر.
الموديل |
السعة |
التطبيق |
S-150 |
160 لتر |
الاختبارات المختبرية صغيرة النطاق والبحث والتطوير |
S-250 |
270 لتر |
مراقبة الجودة الروتينية والاختبارات القياسية |
S-750 |
750 لتر |
ألواح الفولاذ الكبيرة والاختبارات الدفعية |
تم تصميم جميع غرف اختبار رش الملح من LIB لتتوافق مع متطلبات ASTM B117 و ISO 9227 NSS، مما يضمن أداء اختبار تآكل متسقاً وموحداً عبر أحجام الموديلات المختلفة.
تعتمد الغرفة هيكلاً من البلاستيك المقوى بالألياف الزجاجية (FRP) المكون من قطعة واحدة، مما يوفر مقاومة ممتازة للتآكل ومتانة طويلة الأمد في ظل التعرض المستمر لرذاذ الملح. ويساعد تصميم القولبة المتكامل هذا على التخلص من نقاط التسرب المحتملة ويحسن الاستقرار الهيكلي العام أثناء الاختبارات طويلة المدة.
المكونات الداخلية الرئيسية الملامسة لبيئة رش الملح مصنوعة من الفولاذ المقاوم للصدأ SUS304 لضمان مقاومة التآكل والحفاظ على التشغيل المستقر في ظل ظروف الاختبار ASTM B117 و ISO 9227 NSS. وقد صُممت نافذة المراقبة بمادة شفافة مقاومة للتآكل، مما يسمح بالمراقبة في الوقت الفعلي دون التأثير على استقرار درجة الحرارة الداخلية أو الرطوبة.
يستخدم النظام برج رش مقاوم للتآكل مع فوهات كوارتز لضمان توزيع رذاذ ملح منتظم. ويتم الحفاظ على ضغط الرش عند حوالي 83 كيلو باسكال، مما يدعم معدل ترسب مستقر يبلغ 1-2 مل/80 سم²·ساعة حسب متطلبات ASTM B117.
يضمن خزان المحلول الملحي المدمج إمداداً مستمراً بمحلول NaCl بتركيز 5% مع التحكم في الأس الهيدروجيني بين 6.5 و7.2. ويساعد ذلك على الحفاظ على ظروف رش الملح المحايد (NSS) المستقرة ويقلل من التباين في نتائج الاختبار.
تسمح حاملات العينات القياسية من النوع V-المزراب والنوع القضيبي بوضع العينات بزوايا قابلة للتعديل (عادة 15°–30°)، مما يضمن تعرضاً موحداً لعينات الفولاذ المطلي المختلفة. وتتوفر تركيبات مخصصة لقطع الاختبار غير القياسية.
تتيح وحدة تحكم PLC بشاشة تعمل باللمس دورات اختبار قابلة للبرمجة ومراقبة في الوقت الفعلي لدرجة الحرارة ووقت الرش. ويمكن تسجيل بيانات الاختبار وتصديرها عبر USB أو Ethernet للتتبع وإعداد التقارير.
يسمح مجمع رذاذ الملح المدمج مع أسطوانة قياس بالتحقق من معدل الترسب، مما يضمن الامتثال لمتطلبات اختبار ASTM B117 ويحسن موثوقية النتائج.
يستخدم اختبار رش الملح للفولاذ المطلي على نطاق واسع في الصناعات التي تكون فيها مقاومة التآكل أمراً بالغ الأهمية. وتشمل التطبيقات النموذجية ألواح الأسقف وكسوة الجدران والفولاذ الإنشائي وأنظمة تثبيت الطاقة الشمسية وأجزاء الصفائح المعدنية للسيارات وأغلفة الأجهزة المنزلية والصناديق الكهربائية.
تشمل عينات الاختبار الشائعة الفولاذ المجلفن (GI) والألوزنك أو الجالفيوم (فولاذ مطلي بالزنك والألمنيوم) والفولاذ المطلي مسبقاً (PPGI/PPGL). ويتم تقييم هذه المواد عموماً تحت ظروف رش الملح المحايد وفقاً لـ ASTM B117 و ISO 9227 NSS، والتي توفر بيئة تآكل معجلة موحدة للاختبار المقارن.
بالإضافة إلى معايير طرق الاختبار، غالباً ما تتم الإشارة إلى مواصفات المواد والطلاء مثل ISO 1461 للطلاءات المجلفنة بالغمس الساخن، و ASTM A653 لألواح الفولاذ المطلية بالزنك، و EN 10346 للفولاذ المطلي بشكل مستمر في متطلبات الجودة الصناعية. تساعد هذه المعايير في تحديد توقعات أداء الطلاء، بينما يُستخدم ASTM B117 و ISO 9227 لمحاكاة سلوك التآكل في ظل ظروف المختبر.
من خلال الجمع بين المواد الموحدة وطرق الاختبار، يساعد اختبار رش الملح المصنعين على تقييم متانة الطلاء ومقارنة أنظمة المواد المختلفة وضمان الأداء طويل الأمد في بيئات الخدمة الحقيقية.
|

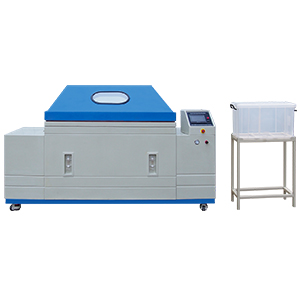

غرفة اختبار التآكل برذاذ الملح الدوري تجمع بين رش الملح والرطوبة ودورات التجفيف لمحاكاة بيئات التآكل الخارجية الأكثر واقعية. |
|
|
|
تحاكي ضوء الشمس كامل الطيف مع إضاءة مضبوطة ونظام رش ماء. |
غرفة اختبار الأشعة فوق البنفسجية تستخدم مصابيح فلورية فوق بنفسجية لمحاكاة التدهور المتسارع بالأشعة فوق البنفسجية. |
تم تصميم غرف اختبار رش الملح من LIB لتلبية معايير دولية متعددة بما في ذلك ASTM B117 و ISO 9227 NSS و JIS Z2371 و GB/T 10125، مما يجعلها مناسبة لمتطلبات اختبار الجودة العالمية.
نعم. يمكن استخدام غرفة اختبار رش ملح واحدة لجميع أنواع الفولاذ المطلي طالما أن ظروف الاختبار تتبع متطلبات NSS. وتكمن الاختلافات الرئيسية في معايير التقييم بدلاً من تكوين الغرفة.
يعتمد التقييم عادةً على مظهر التآكل، بما في ذلك نسبة الصدأ الأبيض وتكون الصدأ الأحمر وتدهور الطلاء، وفقاً لـ ISO 4628 أو أنظمة التصنيف الصناعية ذات الصلة.
توفر LIB ضماناً لمدة 3 سنوات ودعماً فنياً مدى الحياة وتوريد قطع الغيار ومساعدة في استكشاف الأخطاء وإصلاحها عن بُعد وخدمة اختيارية في الموقع حسب متطلبات العميل.
نعم. يمكن لـ LIB تقديم حلول مخصصة بما في ذلك حجم الغرفة وتصميم رف العينات وتكوين نظام التحكم ووظائف الأتمتة ومتطلبات الجهد أو اللغة لبيئات المختبرات المختلفة.
