ما هو LV124 الاختبار ؟
الـاختبار LV124هو معيار السيارات الحرجة التي حددتها مجموعة فولكسفاغن لتقييممتانة وموثوقية المكونات الإلكترونيةتحت مجتمعةظروف رش الماء والصدمة الحرارية.
مبدأ الاختبار
اختبار LV124 محاكيالتعرض المتقطع للمياه الرذاذ جنبا إلى جنب مع التبريد المحلي السريع، في حين أن الجهاز قيد الاختبار يظل ثابتًا في غرفة العمل. ينطبق النظام ungرشقات تحكم من الماء البارد (0-4 درجة مئوية)على فترات زمنية دقيقة ، مما يخلق ضغطًا حراريًا سريعًا على المكونات دون نقلها بين مناطق درجة الحرارة.
أوضاع التشغيل قبل الرش
تعمل DUT في ظل ظروف كهربائية محددة أثناء الاختبار:
تضمن هذه الأوضاع أن المكوننشطة كهربائيًا أو محملة حراريًاقبل التعرض للرذاذ.
تسلسل الاختبار وتعريف التوقيت
وفقًا لـ LV124 (الشكل 30-أوقات رش اختبار رش الماء) ، يتم تعريف دورة اختبار كاملة واحدة على النحو التالي:
T26-وقت الدورة الكلي: 30 دقيقة
تستمر كل دورة اختبار لمدة 30 دقيقة من البداية إلى البداية.
مرحلة التشغيل ذات درجة الحرارة العالية من ثاني أكسيد الكربون: 14 دقيقة 57 ثانية
تعمل الدوت في وضع التشغيل الكهربائي المحدد (على سبيل المثال الوضع الثاني) ، مما يسمح للمكون بالتسخين والوصول إلى حالة حرارية ثابتة.
لا يتم استخدام الماء خلال هذه المرحلة.
تطبيق المياه t₃-سبلاش: 3 ثوان
يتم رش الماء البارد (عادة 0 درجة مئوية إلى 4 درجة مئوية) مباشرة على السطح دوت لمدة 3 ثوان.
يخلق هذا الرش قصير الأمد تدرجات حرارة مفاجئة بين سطح المكون والبنية الداخلية ، مما يولد ضغطًا حراريًا.
تكرار الدورة والتقييم
تسلسل منتدفئة ← دفقة ← استردادتشكل دورة اختبار واحدة LV124. يتم تكرار الاختبار لعدد محدد من الدورات على النحو المحدد في خطة الاختبار. طوال الاختبار ، يتم مراقبة DUT من أجل الاستقرار الوظيفي والسلامة الكهربائية والتلف الميكانيكي.

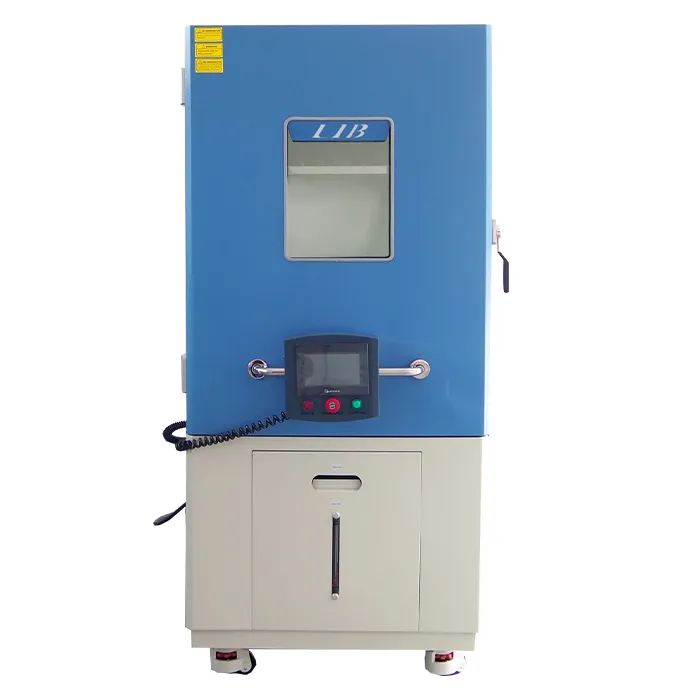

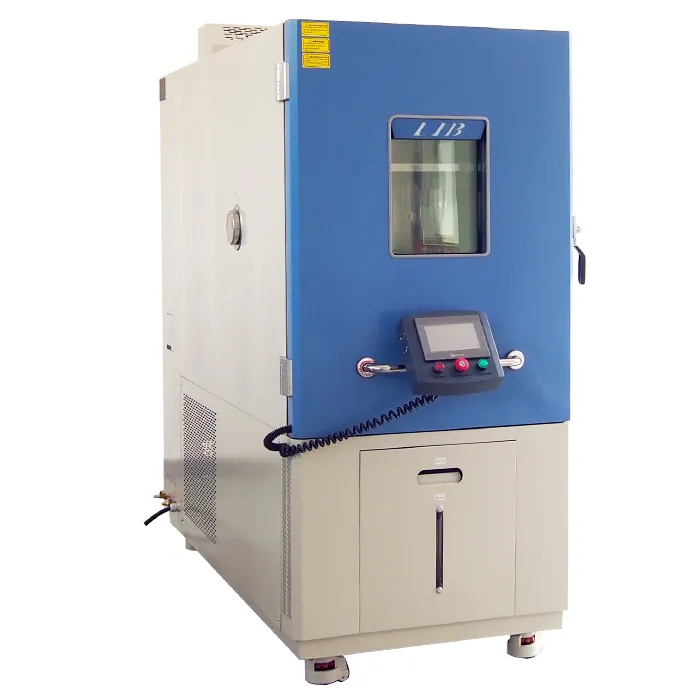

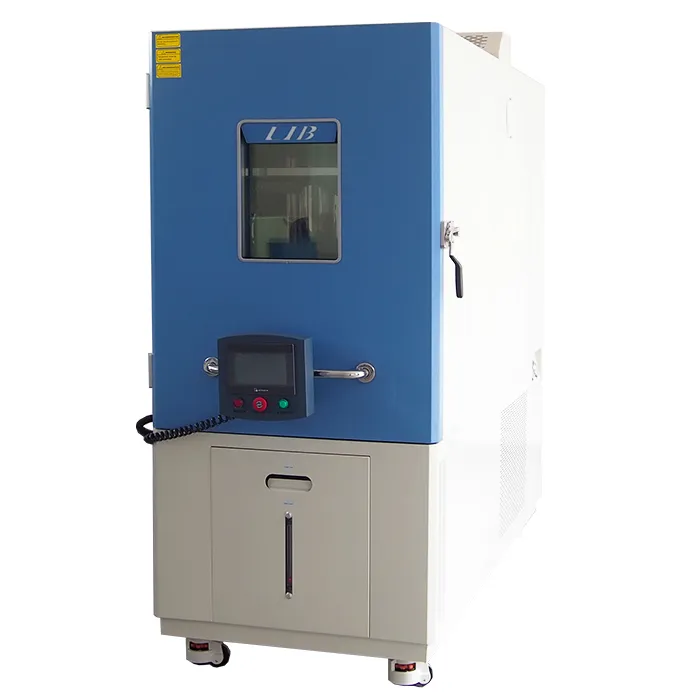

مزايا معدات اختبار الصدمات ودفقة الماء ودرجة الحرارة LV124
1. في مفهوم اختبار منطقة واحدة
تبقى الدوت في غرفة عمل واحدة طوال الاختبار ، مما يلغي النقل الميكانيكي بين مناطق درجة الحرارة. يتم إنشاء الصدمة الحرارية حصريًا بواسطةتحكم في الماء البارد رذاذ، تتماشى تمامًا مع مبدأ الاختبار LV124 وتجنب الإجهاد الميكانيكي غير الضروري.

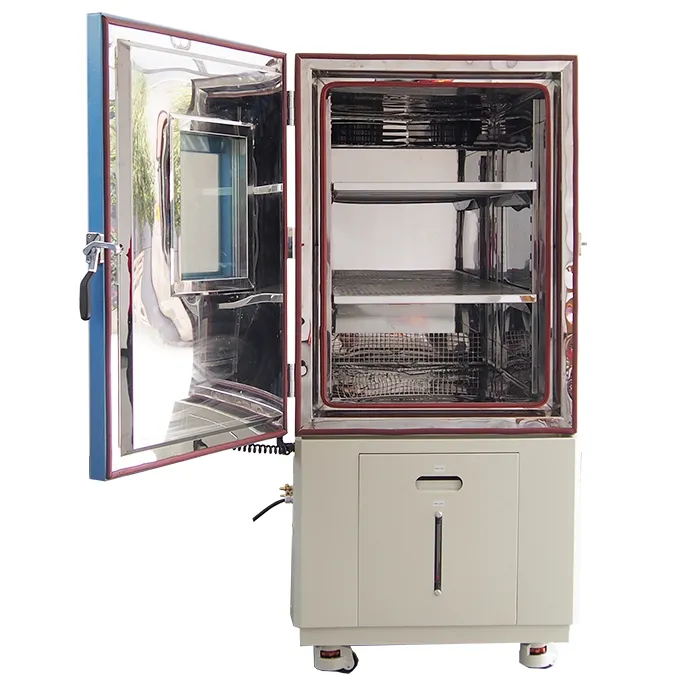

2. تصميم غرفة العمل القوي لصدمة الرش المتكررة
المرآة-تشطيبSUS304 الفولاذ المقاوم للصدأ الداخليةيوفر مقاومة ممتازة للتآكل ضد التعرض للماء بدرجة حرارة منخفضة وركوب الدراجات الحرارية على المدى الطويل. أسعة التحميل ، من من منيسمح باختبار تجميعات السيارات الإلكترونية الثقيلة دون تشوه هيكلي.
3. التحكم الحراري الدقيق والقابل للتكرار
نظام التدفئة التي تسيطر عليها PID مععناصر نيتشروم وفئة A مستشعراتيضمن التحكم الثابت في درجة الحرارة قبل تطبيق الرش. جنبا إلى جنب مع أنظام التبريد الميكانيكي تيكومسيه، تحافظ المعدات على دورة الظروف الحرارية المتسقة بعد الدورة.
4. Ive نظام رش المياه
يوفر تصميم الفوهة الثلاثي على شكل إسفين0-4 درجة مئوية رذاذ الماء في 3-4 لتر/دقيقة، تقدم بطلب3 ثوان لكل دورةعلى مسافة ثابتة منمن من من منمن DUT. هذا التكوين يخلق انخفاض سريع في درجة حرارة السطح مع ضمان تأثير الرش المتكرر والموحد.
5. التحكم المتقدم والمراقبة وتتبع البيانات
أوحدة تحكم بشاشة لمس ملونة 7 بوصةيدعم دورات الاختبار متعددة الخطوات القابلة للبرمجة وفقًا لـ LV124. واجهات إيثرنت و USB تمكن التشغيل عن بعد وتصدير البيانات ، في حينتاريخ تخزين البيانات led-dayيضمن التتبع الكامل لعمليات التدقيق المختبري والتحقق من صحة OEM.
مواصفات معدات اختبار الصدمات ودفقة الماء ودرجة الحرارة LV124
المعلَمة | المواصفات |
نموذج | T-1000A |
البعد الداخلي (مم) | من من من x x x x x x x x x x H |
البعد الخارجي (مم) | من من من x x x x x x x x x x H |
حجم داخلي (لتر) | 1000 |
نطاق درجة الحرارة | محيط ~ ~ ~ ~ ~ |
درجة حرارة الماء الرش | 0 درجة مئوية ~ 4 درجة مئوية |
وقت رش الماء | 3 s ، قابل للتعديل |
معدل تدفق المياه | 3 ~ 4 لتر/دقيقة |
المسافة من فوهة إلى DUT | كاجـ ~ من |
نظام درجة الحرارة | عنصر تسخين نيتشروم ، مستشعر من الدرجة الأولى |
نظام التبريد | التبريد بالضغط الميكانيكي ، ضاغط تيكومسيه فرنسي |
دوران الهواء | مروحة الرياح الطرد المركزي |
وحدة تحكم | شاشة LCD ملونة قابلة للبرمجة تعمل باللمس ، إيثرنت ، USB |
أجهزة السلامة | حماية من درجة الحرارة الزائدة ؛ حماية التيار الزائد ؛ حماية من الضغط العالي لغاز التبريد ؛ حماية من تسرب الأرض |
المواد الخارجية | صفيحة فولاذية مع طبقة واقية |
مواد داخلية | الفولاذ المقاوم للصدأ SUS304 |
العزل الحراري | فوم البولي يوريثان والقطن العازل |
نافذة المراقبة | الإضاءة الداخلية ، طبقة مزدوجة الحرارية الاستقرار سيليكون المطاط الختم |
التكوين القياسي | فتحة كابل واحدة (Φ100 مم) مع قابس |
الظروف البيئية | + 5 ج + 35 درجة مئوية ، ≤ ~ ~ RH |
مزود طاقة | AC ، V ، 50 هرتز ، 3 مراحل |
خدمة ودعم صناعة LIB
خدمات ما بعد البيع الشاملة:
ضمان لمدة 3 سنواتتغطية العيوب في المواد والتصنيع
الدعم الفني مدى الحياةمع توفر قطع الغيار
خدمة هندسية في الموقعمتاح عند الطلب
ضمان استبدالإذا تعذر حل المشكلات
تركيب ما قبل التسليم والتكليف، التوصيل والتشغيل جاهز
يبحث عنمعدات اختبار رشاش وصدمات الماء متوافقة مع درجة الحرارة LV124لإلكترونيات السيارات ؟
اتصل بنا: Inquiry@libtestchamber.com
