تبدو الرطوبة النسبية بسيطة على الشاشة ، ولكن معايرة مستشعر RH دقيقة ليست بسيطة على الإطلاق. يمكن أن يؤثر خطأ صغير في دقة مستشعر الرطوبة على تخزين الأدوية ومراقبة الغرف النظيفة واختبار الإلكترونيات ومختبرات البطاريات وتكييف المواد وسجلات جودة الإنتاج. قد يبدو المستشعر الذي يقرأ RH عندما تكون الحالة الحقيقية هي RH غير مؤذية في المكتب. في مستودع أو مختبر أو عملية اختبار بيئية يتم التحكم فيها ، يمكن أن تؤدي هذه الفجوة إلى قرارات خاطئة.
غرفة معايرة الرطوبةيعطي أجهزة استشعار RH بيئة معايرة مستقرة وقابلة للتكرار وموثقة. بدلاً من الاعتماد على هواء الغرفة المفتوح أو نقطة رطوبة ثابتة واحدة ، فإنه يخلق ظروف درجة حرارة ورطوبة يتم التحكم فيها عبر نطاق تشغيل أوسع. بالنسبة للفرق التي تحتاج إلى معايرة مستشعر RH الروتيني ، أو الفحص الوارد ، أو اختبار الإنتاج ، أو التحكم في الجودة في المنزل ، تصبح الغرفة المساحة التي يتم التحكم فيها حيث يمكن مقارنة القراءات بمعيار مرجعي يمكن تتبعه.
ترتبط قراءات RH بقوة بدرجة الحرارة ، وتدفق الهواء ، ووضع المستشعر ، وتوزيع بخار الماء ، ووقت التثبيت. بدون بيئة مضبوطة ، حتى مستشعر مرجعي جيد قد لا يعطي بيانات مقارنة مفيدة.

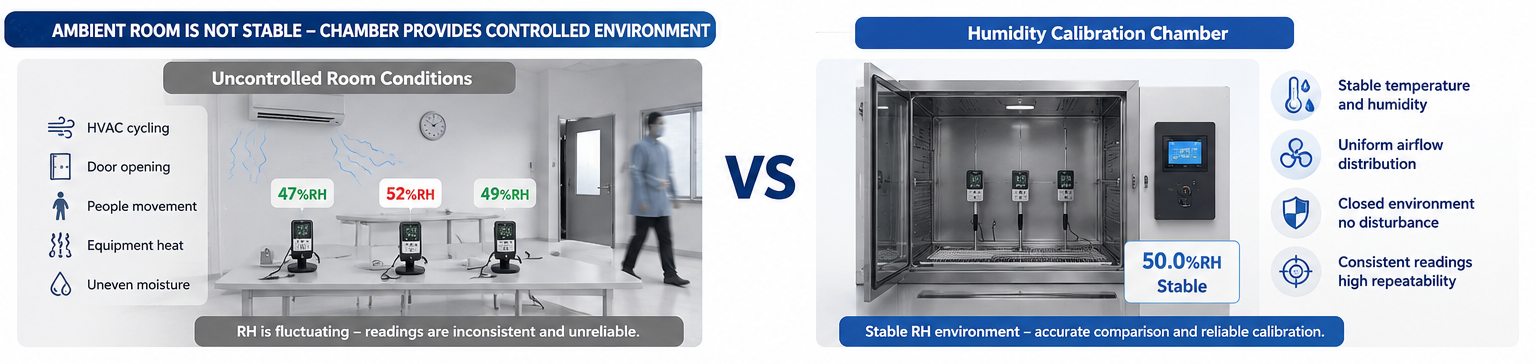

غرفة مختبر عادية تتغير كل دقيقة. الأبواب مفتوحة. دورات تكييف الهواء. يتحرك المشغّلون. معدات يعطي قبالة الحرارة. يمكن أن يقرأ المستشعر الموضوع بالقرب من الجدار أو فتحة التهوية أو المصباح أو مصدر الطاقة بشكل مختلف عن المستشعر الموجود في وسط الغرفة.
هذا هو السبب في أن معايرة الغرفة غير المنضبط غالباً ما تخلق بيانات متفرقة. قد يستجيب أحد المستشعرات أسرع من الآخر. قد يتأخر مستشعر RH بالسعة بعد تغيير الخطوة. قد يحتاج مسبار مزود بفلتر واقي إلى مزيد من الوقت للتسوية. عندما تستمر البيئة نفسها في التحرك ، يصبح من الصعب فصل خطأ المستشعر الحقيقي عن تذبذب الغرفة.
تستخدم حلول الملح المشبع على نطاق واسع لمعايرة الرطوبة النسبية. يصف ASTM E104 طريقة لتوليد بيئات RH ثابتة في حاويات صغيرة نسبيًا ، مع تطبيق من الجفاف إلى التشبع القريب من 0 درجة مئوية إلى 50 درجة مئوية ، بما في ذلك معايرة الرطوبة. كما تنص على أن محاليل الملح المشبع يمكن أن تكون أكالة وأن التحكم في درجة حرارة حوالي ± درجة مئوية مولدة مطلوب لتحقيق القيم h داخل حوالي ± RH.
يمكن أن تكون قيم النقاط الثابتة دقيقة ، لكنها محدودة. عادة ما تكون صغيرة الحجم ، إعدادات ثابتة. قد لا تتطابق مع تدفق الهواء أو تحميل الغرفة أو توجيه الكابلات أو مقارنة أجهزة الاستشعار المتعددة اللازمة في معايرة مستشعر RH الصناعي. على سبيل المثال ، تتضمن قيم الملح المشبع الشائعة عند 25 درجة مئوية حوالي 50 درجة مئوية بالنسبة لكلوريد المغنسيوم ، وrh بالنسبة لبروميد الصوديوم ، وrh بالنسبة لكلوريد الصوديوم ، ولكل منها عدم يقين.
نهج المعايرة | قوة نموذجية | الحد الرئيسي |
مقارنة الغرفة المحيطة | سريع ومنخفض التكلفة | غرفة RH ودرجة الحرارة غير مستقرة |
نقطة ثابتة للملح المشبع | نقاط RH معروفة مفيدة | أنظمة مغلقة صغيرة ، أملاح أكالة ، سير عمل أبطأ |
غرفة معايرة الرطوبة | نطاق RH واسع ، برامج قابلة للتكرار ، تحميل متعدد المستشعرات | يتطلب اختيار الغرفة ، المعيار المرجعي ، والتحكم في الإجراء |
غرفة معايرة الرطوبة لا تحل محل المعيار المرجعي. يقوم بإنشاء الحالة الخاضعة للتحكم حيث يمكن مقارنة الجهاز قيد الاختبار والمعيار المرجعي إلى حد ما.
التحكم الثابت في الرطوبة يقلل من عدم اليقين في المعايرةأثناء ضبط الرطوبة النسبية ، يتم ضبط الحجرة على نقاط مستهدفة مثل ِد ، أو RH ، أو RH ، أو RH ، أو RH. بمجرد استقرار نقطة المجموعة ، يتم تسجيل الأداة المرجعية وقراءات DUT في نفس الوقت.
تقلل هذه الطريقة التي يتم التحكم فيها من المصادر الشائعة لخطأ المعايرة: هواء الغرفة الانجراف ، وتغييرات التكييف على المدى القصير ، وحرارة المشغل ، والإغلاق الضعيف ، والتوزيع غير المتساوي للرطوبة. إنه مفيد بشكل خاص لمعايرة الدفعات ، حيث يجب مقارنة عشرة أو عشرين أو أكثر من مستشعرات RH تحت نفس الحالة.
مسائل تدفق الهواء في الغرفة الجيدة. يجب ألا ترى المستشعرات القريبة من جدار الغرفة أو الباب أو منفذ المرطب حالة مختلفة عن المستشعرات الموجودة في الوسط. تساعد الحجرة ذات المروحة الداخلية وتصميم مجرى الهواء على توزيع درجة الحرارة والرطوبة بالتساوي ، مما يقلل من الانحراف المحلي بين المواضع. تم تصميم غرفة معايرة الرطوبة ليب مع توزيع تدفق الهواء الداخلي وعزل الغرفة لدعم التحكم في الرطوبة المستقرة.
تعتمد الرطوبة النسبية على درجة الحرارة. في نفس محتوى بخار الماء ، تظهر كتلة الهواء الأكثر دفئًا قراءة RH منخفضة ، بينما تظهر كتلة الهواء البارد قراءة RH أعلى. هذا هو السبب في أن معايرة مستشعر RH لا ينبغي أن تعالج الرطوبة وحدها باعتبارها المتغير الوحيد.
على سبيل المثال ، نقطة معايرة 25 درجة مئوية وrh عملية ليست هي نفس حالة 40 درجة مئوية وrh. قد تحتاج المستشعرات المستخدمة في غرف الإلكترونيات القديمة أو أجهزة التحكم في الدفيئة أو الديكورات الداخلية للسيارات أو غرف الثبات الصيدلاني إلى فحوصات متعددة النقاط عند كل من نقاط ضبط الرطوبة ودرجة الحرارة.
يقدم IEC ow-3-4 إرشادات لاختبار الحرارة الرطبة وتشغيل الحجرة. يلاحظ أن الرطوبة العالية المقترنة بدرجة حرارة مرتفعة تخلق ضغطًا على المنتجات ، وتعطي تفاصيل تشغيل الغرفة مثل استخدام التوصيل المائي بين 5 ميكروثانية/سم و 20 ميكروثانية/سم عند + 23 درجة مئوية ، تنظيف أجزاء الغرفة الداخلية قبل الاختبار ، وتجنب حقن المياه المباشرة في مساحة العمل.
غرفة معايرة جيدة للرطوبةلا تزال بحاجة إلى إجراء دقيق. يمكن أن يؤدي التحميل الضعيف والقراءات السريعة ووضع المرجع الخاطئ إلى تلف قيمة نتيجة المعايرة.
يجب وضع المعيار المرجعي بالقرب من منطقة استشعار DUT ، وليس بجانب جدار الغرفة أو مباشرة في مخرج تدفق الهواء. إذا تم تحميل تحقيقات متعددة ، يجب أن يكون لديهم تباعد كافٍ لحركة الهواء. يجب إغلاق فتحات الكابلات بعد الأسلاك لتقليل التسرب.
التتابع الشائع هو الانتقال من RH منخفض إلى RH مرتفع: من من من من من أعلى إلى أعلى RH: من من من من من من أعلى إلى أعلى RH ، ومن ثم RH. هذا يقلل من مخاطر التكثيف على أجهزة الاستشعار والفلاتر والعلب. عند الحاجة إلى اختبار الرطوبة العالية ، يجب على المشغلين الانتباه إلى نقطة الندى وتجنب انخفاض درجة الحرارة السريعة التي قد تسبب تشكل الماء على سطح المستشعر.
أجهزة استشعار RH تحتاج إلى وقت للتسوية. قد يستقر المستشعر العاري أسرع من المسبار مع مرشح متكلس أو غطاء واقي أو حاوية بلاستيكية. في معايرة الإنتاج ، يجب كتابة وقت نقع ثابت في الإجراء. على سبيل المثال ، بعد الوصول إلى ثبات الغرفة ، قد ينتظر الفريق 20 إلى 40 دقيقة قبل تسجيل البيانات ، اعتمادًا على بناء المستشعر وعدم اليقين المطلوب.
سير العمل المعتاد بسيط:
· ضبط درجة الرطوبة ودرجة الحرارة في الغرفة.
· انتظر حتى يصبح المعيار المرجعي وقراءات DUT ثابتًا.
· نقطة مجموعة غرفة التسجيل ، القراءة المرجعية ، قراءة DUT ، الوقت ، والرقم التسلسلي.
· حساب قيمة التصحيح أو نتيجة النجاح/الفشل.
· كرر جميع نقاط الرطوبة المطلوبة.
بالنسبة للسجلات ذات القيمة العالية ، يجب حفظ القراءات الأولية بدلاً من كتابة المعايرة فقط. وقد يمر المستشعر اليوم ولكنه يُظهر الانجراف لاحقًا ، وتساعد بيانات الاتجاهات فرق الصيانة على التخطيط لإعادة المعايرة.
أخطاء الرطوبة ليست فقط مشاكل مختبرية. تظهر في غرف التخزين وخطوط الإنتاج وغرف المناخ وأنظمة المراقبة الميدانية.
تحتاج مختبرات المعايرة إلى نقاط معايرة الرطوبة النسبية القابلة للتكرار ، وأدوات مرجعية يمكن التتبع بها ، وسجلات واضحة. تستخدم فرق الجودة في المنزل غرفة معايرة للرطوبة للتحقق من مجسات RH الواردة ودفعات الإنتاج وأجهزة الاستشعار التي تم إصلاحها والأجهزة التي تم إرجاعها في الميدان قبل إعادة استخدامها.
غالبًا ما تعمل مستودعات الأدوية وغرف التنظيف ومناطق الاستقرار داخل نوافذ RH محددة. إذا انجرفت شاشة غرفة منخفضة ، قد تفوت رحلة الرطوبة الحقيقية. إذا كان الانجراف عالية ، قد يحقق الموقع في إنذار كاذب. تساعد معايرة مستشعر RH الدقيق في الحفاظ على مصداقية السجلات البيئية.
تستخدم مختبرات الإلكترونيات أجهزة استشعار RH لتتبع التعرض للرطوبة أثناء اختبارات الدي بي والموصل والبطارية والطلاء. تراقب فرق اختبار السيارات الرطوبة أثناء المواد الداخلية ووحدة الاستشعار والتحقق من وحدة التحكم. في الاختبارات البيئية ، تدعم مستشعرات RH اختبارات الحرارة الرطبة حيث تؤثر كل من درجة الحرارة والرطوبة على التسرب الكهربائي والتآكل والتورم ومقاومة العزل.
الغرفة الصحيحةليست دائما الأكبر أو الأكثر تعقيدا. يجب أن يتطابق مع نطاق المستشعر ، وحجم العمل ، وهدف عدم اليقين ، وطريقة التشغيل اليومية.
إذا تم استخدام المستشعرات بين ، RH وrh ، فيجب أن تغطي الحجرة النقاط بغرفة عند كلا الطرفين. إذا تم استخدام أجهزة استشعار في حالة الشيخوخة أو التخزين أو البيئات الحرارية الرطبة ذات الرطوبة العالية ، فإن التغطية حتى السادة أو أكثر مفيدة. يوفر نطاق غرفة RH إلى ، RH تغطية واسعة لمعظم أعمال معايرة أجهزة الاستشعار RH الصناعية.
انظر إلى ما وراء نطاق RH. يؤثر تقلب درجة الحرارة ، وانحراف درجة الحرارة ، وإغلاق الغرفة ، وتخطيط تدفق الهواء ، وطريقة الترطيب ، وجودة المياه على إمكانية التكرار. لمعايرة أجهزة الاستشعار ، يهم الهواء المستقر حول DUT أكثر من مواصفات واسعة لا يمكن الاحتفاظ بها تحت الحمل.
قد تحتاج مجموعة صغيرة من مقاييس الرطوبة المحمولة إلى غرفة مدمجة. قد يحتاج خط الإنتاج الذي يفحص عشرات أجهزة الإرسال إلى مزيد من الحجم والأرفف وثقوب الكابلات ومساحة التثبيت. يجب على المشغلين ترك مسافات كافية حول كل رأس استشعار بدلاً من ملء الحجرة مثل خزانة التخزين.
تقلل الخطوات القابلة للبرمجة واتصال الشبكة والإنذارات وتصدير البيانات من العمل اليدوي. هذه الميزات مفيدة عند تشغيل معايرة متعددة النقاط طوال الليل أو عندما يتعين على فني واحد إدارة عدة غرف وأدوات مرجعية.
يجب أن تغطي غرفة معايرة الرطوبة العملية نقاط المعايرة الشائعة ، وتحافظ على رطوبة ثابتة ، وتتيح مساحة كافية لتحميل المستشعر ، وتدعم البرامج القابلة للتكرار.
تغطي غرفة معايرة الرطوبة LIB ، RH إلى ، RH ، التي تناسب العديد من إجراءات معايرة مستشعر RH من فحوصات التخزين منخفضة الرطوبة إلى المراقبة البيئية عالية الرطوبة. يمكن ضبطها على نقاط الرطوبة الثابتة أو تغييرات الرطوبة الدورية لاحتياجات المعايرة المختلفة.
يتم التحكم في انحراف الرطوبة في الغرفة عند ± ، RH. لعمل المعايرة ، يجب قراءة هذا الرقم بشكل صحيح: تخلق الغرفة بيئة مقارنة مستقرة ، بينما يحدد المعيار المرجعي تصحيح المعايرة. انحراف أقل وقابل للتكرار يساعد المشغلين على استشعار القاضي الانجراف بشكل أكثر وضوحًا عبر عمليات التشغيل المتكررة.
توفر LIB حجمًا من 100 لتر إلى 1000 لتر ، مما يوفر للمختبرات وفرق الإنتاج مساحة لتتناسب مع حجم الغرفة مع كمية المستشعر وتصميم التركيبات وتوجيه الكابلات وعبء عمل الاختبار. كميات كبيرة مفيدة عندما تحتاج إلى فحص المجسات وأجهزة الإرسال وأجهزة تسجيل البيانات ووحدات العرض معًا.
يساعد وحدة تحكم بشاشة لمس LCD ملونة قابلة للبرمجة واتصال إيثرنت الفرق على تشغيل برامج الخطوات وتسجيل البيانات وإدارة إجراءات المعايرة الطويلة. تستخدم الغرفة أيضًا إمدادات المياه الأوتوماتيكية ، ونظام تنقية المياه ، والداخلية من الفولاذ المقاوم للصدأ ، ومنفذ الكابلات ، والأرفف ، ونافذة العرض ، وحماية السلامة لنظام الرطوبة ، ودرجة الحرارة الزائدة ، والتيار الزائد ، نقص المياه ، ومخاطر التسرب.
معلمة غرفة المفتاح | قيمة عملية لمعايرة مستشعر RH |  |
مجموعة الرطوبة | من ، RH | |
انحراف الرطوبة | ± من RH | |
خيارات درجة الحرارة | خيارات درجات الحرارة المنخفضة وصولاً إلى-20 درجة مئوية ، أو-40 درجة مئوية ، أو-70 درجة مئوية ؛ النطاق العلوي إلى + من من من من من من من من C | |
تذبذب درجة الحرارة | ± من من فئة C | |
انحراف درجة الحرارة | ± من من فئة C | |
حجم داخلي | 100 لتر ، 225 لتر ، 500 لتر ، 800 لتر ، 1000 لتر | |
معدل التدفئة/التبريد | تسخين 3 درجة مئوية/دقيقة ، تبريد 1 درجة مئوية/دقيقة | |
التحكم | شاشة تعمل باللمس قابلة للبرمجة ، اتصال إيثرنت |
Xiha LIB صناعة المحاكاة البيئيةتصنع غرف اختبار بيئية للعملاء العالميين ، مع التصميم والإنتاج والمبيعات والتركيب والتدريب وخدمة ما بعد البيع كجزء من قدرة توريد غرفة الاختبار. لقد عملت ليب في تصنيع غرف الاختبار البيئية منذ أن خدم المنتج العملاء في جميع أنحاء العالم ، وتوريد خطوط تغطي غرف الحرارة والمناخ ، وغرف التآكل ، وغرف IP للغبار والماء ، وغرف التجوية ، وغرف اختبار خاصة.
لمستخدمي معايرة مستشعر RH ، قيمة LIB ليست فقط أجهزة الغرفة. التحكم الثابت في الرطوبة ، وتصميم غرفة العمل من الفولاذ المقاوم للصدأ ، وإمدادات المياه الأوتوماتيكية ، وعزل الغرفة ، وحماية السلامة ، والتحكم القابل للبرمجة كلها تدعم أعمال المعايرة اليومية. يمكن استخدام الغرفة لنقاط معايرة الرطوبة الثابتة أو برامج الرطوبة الدورية. يجب أن تبقى معدات المعايرة قابلة للاستخدام بعد التسليم. يوفر LIB التركيب والتشغيل والتوجيه والصيانة والتدريب وضمان لمدة 36 شهرًا وخدمة المتابعة مدى الحياة والدعم من فرق ما بعد البيع والخدمة المحلية.
تُستخدم غرفة معايرة الرطوبة لإنشاء ظروف رطوبة ودرجة حرارة نسبية ثابتة لمعايرة مستشعر RH ، وفحص الرطوبة ، ومقارنة المرسل ، والتحقق من مسجل بيانات الرطوبة.
معايرة مستشعر RH تحافظ على قراءات الرطوبة موثوقة. يساعد على اكتشاف انحراف المستشعر ، وتقليل الإنذارات الكاذبة ، ودعم سجلات الجودة ، وحماية المواد أو المنتجات الحساسة للرطوبة.
العديد من المرافق تعمل على قياس مستشعرات RH كل 6 إلى 12 شهرًا. قد تحتاج المستشعرات المستخدمة في الرطوبة العالية أو البخار الكيميائي أو مراقبة الغرف النظيفة أو تخزين الأدوية أو الاختبارات الحرجة إلى فترات أقصر بناءً على تاريخ الانجراف وقواعد الجودة الداخلية.
غالبًا ما يتضمن نطاق معايرة جهاز استشعار عملي نقاط مثل: roh ، وrh ، وrh ، وrh ، وrh ، وrh. يغطي نطاق الغرفة من RH إلى RH أكثر نقاط المعايرة الصناعية والمختبرية الشائعة.
نعم. يمكن لغرفة معايرة الرطوبة الواحدة معايرة أجهزة استشعار متعددة في نفس الوقت عندما يكون للغرفة حجم كافٍ ، وتدفق هواء جيد ، ومسافات مناسبة ، والوصول إلى الكابلات المغلقة ، ومعيار مرجعي مستقر يوضع بالقرب من منطقة الاستشعار.
