ما هي أفضل غرفة تجميد صناعية لاختبار موثوقية الأجهزة الطبية؟

Aug 05 2026

Table of Content [Hide]

نادرًا ما يبقى جهاز طبي مكتمل الصنع في غرفة مُتحكَّم بها. إنه يغادر المصنع، ويجلس في عنبر شحن غير مدفأ، وينتظر في مستودع بارد، ثم يُشغَّل أخيرًا في عيادة قد تكون أبرد أو أدفأ بكثير من المختبر الذي صُمِّم فيه. أيٌّ من هذه الخطوات يمكن أن يُصلِّب ختمًا، أو يُخفِت شاشة، أو يستنزف بطارية، أو يُغيِّر قراءة مستشعر - وقد لا يظهر العطل حتى يعود الجهاز للدفء وتتشكل التكثفات داخل الهيكل.

تشرح هذه المقالة لماذا يُعتبر اختبار الموثوقية في درجات الحرارة المنخفضة مهمًّا للأدوات الطبية، وتستعرض المعايير ذات الصلة، وتقارن أنواع غرف الاختبار، وتوضح كيف أنغرفة اختبار التجميد الصناعيمن شركة LIB Industry Environmental Simulation تساعد فرق الهندسة والجودة في تحويل مخاطر الطقس البارد إلى أدلة موثَّقة قابلة للتكرار.

المشكلة: لماذا تعطِّل البرودة الأجهزة الطبية

تهاجم الحرارة المنخفضة المواد والإلكترونيات في آنٍ واحد. تصبح المواد البلاستيكية هشَّة، وتفقد المواد اللاصقة قوة التقشير، وتتغلَّظ مواد التشحيم، وتتصلَّب الكابلات. من الناحية الإلكترونية، ينخفض جهد البطارية، وينحرف توقيت الهزازات، وتنكمش موصلات اللحام بمعدل مختلف عن لوحة الدائرة المثبَّتة عليها.

لا ينتهي الخطر عند انتهاء التعرض للبرودة. فقد يتعطَّل جهاز خُزِّن عند -30 درجة مئوية فقط عندمابعديعود إلى غرفة دافئة، لأن الرطوبة تتكثف على لوحة الدائرة الباردة فور ملامستها للهواء الدافئ الرطب. لهذا السبب تفحص خطة اختبار موثوقية الأجهزة الطبية السليمة ثلاث فترات منفصلة: الأداء أثناء التعرض، والأداء بعد الاستعادة مباشرة، والأداء عبر دورات متكررة — وليس مجرد غمرة باردة واحدة.

الإجابة المباشرة: ما تفعله غرفة اختبار التجميد الصناعي

تعيد غرفة اختبار التجميد الصناعي إنتاج هذه الظروف الباردة الواقعية داخل بيئة مُتحكَّم بها، ومعايرة، وقابلة للتكرار. يمكنها وضع جهاز مكتمل، أو مجموعة فرعية، أو مكوِّن، أو شحنة معبأة بالكامل عند نقطة ضبط دقيقة — سواء كانت مشغَّلة أو غير مشغَّلة — بينما يسجِّل المهندسون وقت الإقلاع، والتسرب، وانحراف المستشعر، وخطأ القياس قبل وأثناء وبعد التعرض. باختصار: إنها تستبدل التخمين حول "متى تصبح البرودة شديدة جدًّا" ببيانات يمكن لفرق التصميم والجودة التعامل معها.

أين تُستخدم غرف اختبار التجميد في اختبار الأجهزة الطبية

معدات التشخيص.تجمع أجهزة التحليل، والأنظمة الفرعية للتصوير، وأجهزة المختبرات بين المستشعرات، والبصريات، والمضخات، والميكانيكا الدقيقة. يمكن أن يكشف الاختبار البارد عن تشغيل متأخر، وانحراف في المعايرة، وعلب متشققة، أو صمامات بطيئة — على سبيل المثال، يمكن تسجيل وقت إقلاع محلل دم وخطأ القياس قبل التعرض، وعند نقطة الضبط، وبعد الاستعادة.

الأجهزة المحمولة والرعاية المنزلية.تواجه الأجهزة المحمولة، والشاشات النقالة، ومعدات الطوارئ تقلبات حرارية أوسع من أنظمة المستشفيات الثابتة. يجب أن يستخدم الاختبار مستويات شحن بطارية واقعية، حيث يمكن لبطارية مشحونة بالكامل أن تخفي ضعف بدء التشغيل البارد، ويجب فحص الأزرار، وشاشات اللمس، والموصلات، والروابط اللاسلكية بينما لا تزال الوحدة باردة.

المكونات والتجميعات الفرعية.يمكن عزل واختبار لوحات الدوائر، والموصلات، والأختام، والكابلات، والمفاصل الملتصقة بشكل فردي، مع مراقبة المقاومة، وسحب التيار، وضوضاء الإشارة، والعزل عبر منفذ كابل غرفة الاختبار — مفيد لتتبع عطل على مستوى النظام إلى جزء محدد.

المعايير التي تحدد اختبار الموثوقية الباردة

المعيار / اللائحة	ما يغطيه
IEC 60068-2-1:2025, Test A: Cold	درجات الشدة المفضلة هي +5، -5، -10، -20، -25، -33، -40، -50، -55، و-65 درجة مئوية، بمدد زمنية مفضلة هي 2، 16، 72، و96 ساعة. يجب أن يحتفظ هواء غرفة الاختبار ضمن ±2 كلفن من الهدف خلال حالة الاستقرار (تطبق تفاوتات أوسع عند أشد درجات البرودة).
IEC 60068-2-14, Change of Temperature	تستخدم عندما يكونالانتقالبين درجات الحرارة — وليس فقط الغمر البارد — هو وضع الفشل محل الاهتمام. يجب أن تحدد مواصفات الجهاز درجات الحرارة المنخفضة/العالية، وزمن الانحدار، وزمن الاستقرار، وعدد الدورات.
ISO 13485:2016	معيار لإدارة الجودة، وليس مواصفة لدرجة الحرارة. تتطلب البنود 7.3.6–7.3.7 وجود خطط تحقق وتصديق موثَّقة، وطرق، ومعايير قبول باستخدام منتج ممثل.
ASTM D4332-22	يحكم تكييف الطرود قبل محاكاة النقل، وعادةً عند -18 ±2 درجة مئوية (مجمدة) أو -55 ±3 درجة مئوية (تبريد بالتبريد)، ويتم اختيارها لتمثيل خطر التوزيع الفعلي.
FDA QMSR (21 CFR Part 820)	اعتبارًا من 2 فبراير 2026، يتضمن ISO 13485:2016 بالإحالة. لا تفرض إدارة الغذاء والدواء الأمريكية ملف تجميد عالمي واحد — يجب على المصنعين تبرير ظروف الاختبار، واختيار العينات، ومعايير القبول مقابل الاستخدام المقصود والمخاطر.

طرق الاختبار: 3 ملفات تعريف، 3 أغراض

اختبار التعرض لدرجة الحرارة المنخفضة— يبرد النموذج تدريجيًا، ويظل عند نقطة الضبط بعد الاستقرار، ثم يتعافى، مع كتابة حدود النجاح/الفشل (وقت بدء التشغيل، سلامة الهيكل، دقة القياس)قبلخلال التشغيل. قد يُؤهَّل جهاز مصنَّف للتخزين عند -20 درجة مئوية عند -30 درجة مئوية لمدة 16 ساعة مع استعادة مُتحكَّم بها لمدة ساعتين.
اختبار التدوير الحراري— ينقل النموذج بين طرفين (مثلًا -30 إلى +60 درجة مئوية بمعدل 1–3°C/min)، ويثبِّت عند كل هضبة لمدة 20–50 دورة، لكشف أعطال الواجهات والتعب التي قد يفوّتها نقع واحد. يجب أن تتم الاستعادة في مكان جاف أو متحكم فيه بالرطوبة لتجنب الخلط الناتج عن التكثف.
اختبار الموثوقية طويل الأمد— يُجرى لمدة 72–96 ساعة أو أكثر لتأكيد مطالبات التخزين وتدهور المواد البطيء، مع فحوصات وظيفية دورية خلال ذلك.

مقارنة غرف الاختبار البيئي: أي نوع يناسب خطة اختبارك؟

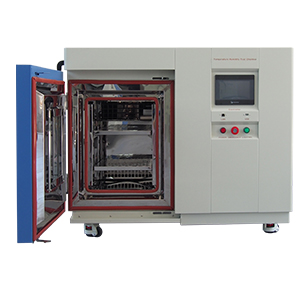

الميزة	غرفة اختبار الطاولة / الصغيرة	غرفة اختبار التجميد الصناعي (LIB Industry)	غرفة الاختبار السيرية
مساحة العمل النموذجية	أقل من 100 لتر	100–1000 لتر (أحجام مخصصة متاحة)	عدة أمتار مكعبة
الأفضل لـ	المكونات الصغيرة، فحوصات الوحدة الفردية	الأجهزة المحمولة/التشخيصية المكتملة، التجميعات الفرعية، الشحنات المعبأة	منصات نقالة كاملة، معدات كبيرة، اختبار دفعات متعددة الوحدات
التحكم في معدل البرودة	غالبًا ثابت أو محدود	ملفات تعريف قابلة للبرمجة للانحدار/الاستقرار/الدورات	قابلة للبرمجة، انحدار أبطأ بسبب الحجم
التكلفة والمساحة النموذجية للإعداد	الأدنى	متوسط	الأعلى
الاختبار المُشغَّل أثناء التعرض	وصول محدود للكابل في بعض الموديلات	منفذ كابل قياسي مضمَّن	قياسي، مع خيارات توجيه أكثر

بالنسبة لمعظم مختبرات هندسة الأجهزة الطبية وضمان الجودة، فإن غرفة اختبار التجميد الصناعي متوسطة الحجم هي الحل الوسط العملي: كبيرة بما يكفي للأجهزة المكتملة وطرود الشحن، ولكنها لا تزال سريعة بما يكفي في معدل الانحدار ودقيقة بما يكفي في الانتظام لدعم بروتوكولات IEC 60068-2-1 و60068-2-14.

حل LIB Industry: مواصفات غرفة اختبار التجميد الصناعي

القدرة	الأداء
نطاق درجة الحرارة	-120 إلى +150 درجة مئوية
تذبذب درجة الحرارة	±0.5 درجة مئوية
انحراف درجة الحرارة	±2.0 درجة مئوية
معدل التبريد/التسخين القياسي	تبريد 1°C/min؛ تسخين 3°C/min
تبريد أسرع (مخصص)	حتى 3°C/min
حجم مساحة العمل	100–1000 لتر، أحجام مخصصة متاحة
البنية الداخلية	فولاذ مقاوم للصدأ SUS304، خزانة معزولة، نافذة مراقبة
البيانات والتحكم	شاشة لمس قابلة للبرمجة، تسجيل منحنى درجة الحرارة، USB / RS485 / Ethernet
حماية السلامة	درجة حرارة زائدة، تيار زائد، ضغط مرتفع لسائل التبريد، تسرب أرضي

يحافظ التبريد الميكانيكي المتتالي على استقرار التشغيل فائق البرودة، ويقلل دوران الهواء متعدد الشفرات البقع الساخنة والباردة عبر مساحة العمل، وتسمح نافذة مضادة للضباب مُسخَّنة بالفحص البصري أثناء الاختبار، ويدعم منفذ كابل بقطر 50 مم الاختبار المُشغَّل والقياس الخارجي — كل ذلك يمكن تغيير حجمه أو إعادة تكوينه ليناسب النموذج المحدد وتخطيط المختبر.

معدات LIB Industry الموصى بها

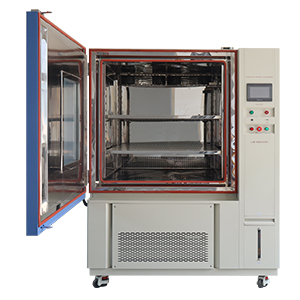

غرفة اختبار درجة الحرارة والرطوبة— تجمع بين البرودة والرطوبة المُتحكَّم بهما في ملف تعريف واحد، مفيدة عندما تتطلب مواصفات الجهاز اختبار الحرارة الرطبة والتكثف إلى جانب التعرض للبرودة.	غرفة اختبار الصدمة الحرارية— تنقل النماذج بين المناطق الساخنة والباردة في ثوانٍ بدلًا من دقائق، للمنتجات حيث يكون الانتقال السريع للحرارة — وليس فقط البرودة الثابتة — هو وضع الفشل المقلق.	غرفة الاختبار البيئي السيرية— خيار بحجم أكبر للمختبرات التي تحتاج إلى اختبار دفعات من وحدات مكتملة متعددة أو منصات شحن كاملة تحت ملف تعريف واحد.

الدعم الواقعي: كيف يبدو العمل مع LIB Industry

تُصمَّم غرف اختبار المحاكاة البيئية من LIB Industry وتُبنى وتُشغَّل كمشروع متكامل وليس كصندوق منفصل. تخضع كل غرفة اختبار تغادر المصنع لاختبار تشغيل لمدة 72 ساعة ومعايرة كاملة قبل الشحن. بعد التركيب، يتلقى العملاء إرشادات إعداد في الموقع أو عن بُعد وتدريبًا للمشغلين حتى يتمكن طاقم المختبر من تشغيل ملفات التعريف المتوافقة مع IEC/ASTM بشكل صحيح من اليوم الأول، مدعومة بضمان LIB Industry لمدة ثلاث سنوات ومتابعة فنية مستمرة عبر فرق ما بعد البيع والخدمات المحلية.(صور الموقع، وسجلات التركيب، ووثائق التدريب من مشاريع LIB Industry المنجزة متاحة عند الطلب.)

FAQs

فيما تُستخدم غرفة اختبار التجميد الصناعي في اختبار الأجهزة الطبية؟

تعرِّض الأجهزة، أو المكونات، أو الشحنات المعبأة لدرجات حرارة منخفضة مُتحكَّم بها للتحقق من بقاء التخزين، والتشغيل البارد، والدقة الوظيفية، وسلامة المواد، والأداء بعد الاستعادة.

لماذا يهم انتظام درجة الحرارة في اختبار الموثوقية؟

يؤدي عدم انتظام درجة الحرارة عبر مساحة العمل إلى أن النماذج في مواقع الرف المختلفة ترى مستويات إجهاد مختلفة، مما يجعل مقارنة الأعطال أصعب. يحافظ انحراف ±2°C وتذبذب ±0.5°C على اتساق التعرض عبر غرفة اختبار محملة بالكامل.

إلى أي مدى يجب أن تصل درجة حرارة غرفة الاختبار لاختبار الأجهزة الطبية؟

يعتمد ذلك على مطالبات تخزين الجهاز ونقله واستخدامه بالإضافة إلى المعيار المطبق — تُدرج IEC 60068-2-1 درجات الشدة المفضلة من +5 درجة مئوية نزولًا إلى -65 درجة مئوية، لذا يجب أن تأتي نقطة الضبط من تحليل المخاطر والمواصفات، وليس من افتراضي واحد.

هل يمكن لغرفة اختبار التجميد اختبار جهاز مشغَّل؟

نعم — تسمح غرف الاختبار ذات منفذ كبل (تتضمن غرف اختبار LIB Industry القياسية منفذًا بقطر 50 مم) بدخول كبلات الطاقة والقياس الخارجية إلى مساحة العمل حتى يمكن مراقبة الأجهزة مباشرة أثناء التعرض.

هل يمكن تخصيص غرف اختبار LIB Industry لبرنامج اختبار محدد؟

نعم. يمكن تكوين حجم مساحة العمل، ومعدل التبريد، والمنافذ، والأرفف، والمثبتات، واتصالات البيانات حول النموذج، وملف الاختبار، ومتطلبات توثيق المختبر.

احصل على خطة اختبار من LIB Industry

تحول غرفة اختبار التجميد الصناعي مخاطر الطقس البارد إلى أدلة قابلة للقياس — ولكن فقط عندما يتم تحديد حالة النموذج، ودرجة الحرارة، والانحدار، والاستقرار، والاستعادة، ومعايير القبول قبل بدء الاختبار. تقوم شركة Xi'an LIB Industry Environmental Simulation بتصميم وبناء وتركيب ومعايرة غرف الاختبار لتتناسب مع ملف مخاطر الجهاز والمعيار المطبق.

تأتي كل غرفة اختبار من LIB Industry بشحن مع 3ضمان لمدة عام، ويستمر العملاء في تلقيدعم فني مدى الحياة— إرشادات الصيانة، والمساعدة في قطع الغيار، وخدمة ما بعد البيع — طوال فترة تشغيل المعدات.

اتصل بـ LIB Industry اليوملطلب ورقة مواصفات غرفة الاختبار، أو عرض اختبار بارد مخصص، أو عرض سعر لنطاق درجة حرارة جهازك، وحجم مساحة العمل، ومتطلبات التحقق.
