إذا كنت تبحث عن شراء معدات اختبار بيئية لتأهيل وحدات الطاقة الشمسية (PV)، فمن المحتمل أنك صادفت اسمين متشابهين كثيرًا في النطق:Solar Radiation Chamber and Xenon Test Chamber. كلاهما يحاكي ضوء الشمس. كلاهما يظهر في مواصفات اختبارات التعرض للعوامل الجوية والموثوقية. وكلاهما يُقتبس من الموردين وكأنهما قابلان للتبادل.
لكنهما ليسا كذلك.
في هذا الدليل، سنشرح كيف تختلف Solar Radiation Chamber عن Xenon Test Chamber، والمعايير التي صُممت كل منهما من أجلها — بما في ذلكIEC 61215 UV Preconditioning and Damp Heat testing— وكيفية اختيار المعدات المناسبة لمختبرك، سواء كنت تقوم باعتماد الوحدات أو البحث والتطوير على مستوى المواد.
Xenon Test Chambersتستخدم مصباح قوس زينون كامل الطيف لتقليد ضوء الشمس الطبيعي عن كثب، مما يجعلها مثالية لـأبحاث التعرض للعوامل الجوية على مستوى المواد(الأغشية الخلفية، مواد التغليف، الطلاءات) وفقًا لمعايير مثل ASTM G155 وISO 4892.
Solar Radiation Chambers— التي تجمع بين مصدر مصباح الأشعة فوق البنفسجية والتحكم الدقيق في درجة الحرارة والرطوبة — مصممة خصيصًا لـاختبار اعتماد وحدات الطاقة الشمسيةوفقًا للمعيار IEC 61215، وتغطي كلاً من اختبار UV Preconditioning واختبار Damp Heat في غرفة واحدة.
إذا كنت بحاجة إلى اعتماد وحدة، فأنت بحاجة إلى Solar Radiation Chamber. إذا كنت تبحث في كيفية تدهور مادة معينة على مدى أكثر من 20 عامًا من التعرض الميداني، فإن Xenon Test Chamber هي الأداة الأفضل.
المعيار IEC 61215 هو المعيار المعترف به دوليًا لتأهيل تصميم وحدات الطاقة الشمسية من السيليكون البلوري. اثنان من تسلسلات اختباره ذات صلة مباشرة باختيار الغرفة:
إجمالي التعرض للأشعة فوق البنفسجية:15 كيلو واط ساعة/م²عبر نطاق UVA + UVB (280–400 نانومتر)
نسبة UVB:على الأقل 5 كيلو واط ساعة/م² (≈33%)في النطاق 280–320 نانومتر
يتم الحفاظ على درجة حرارة الوحدة عند60 درجة مئوية ± 5 درجات مئويةطوال فترة التعرض
الغرض: تحديد المواد الحساسة للأشعة فوق البنفسجية (مادة التغليف، الغشاء الخلفي)قبليتم إجراء اختبارات التدوير الحراري والتجمد الرطب
85 درجة مئوية / 85% رطوبة نسبية، لمدة1,000 ساعة
أطول وأصعب اختبار في تسلسل IEC 61215
الغرض: تقييم نفاذية الرطوبة، وتدهور مادة التغليف، ومقاومة التآكل
لا يتطلب أي من هذين الاختبارين مصدر قوس زينون كامل الطيف. إنهم يتطلبانتعرض للأشعة فوق البنفسجية محكوم مع تنظيم دقيق لدرجة الحرارة والرطوبة— وهو بالضبط ما صُممت Solar Radiation Chamber لتوفيره.
الميزة |
Solar Radiation Chamber |
Xenon Test Chamber |
مصدر الضوء |
مصباح UV (يستهدف UVA + UVB) |
مصباح قوس زينون (طيف كامل: أشعة فوق بنفسجية + مرئية + تحت الحمراء) |
الوظيفة الأساسية |
التعرض للأشعة فوق البنفسجية + تدوير درجة الحرارة/الرطوبة |
محاكاة شمسية كاملة الطيف |
المعيار الأساسي |
IEC 61215 (UV Preconditioning، Damp Heat) |
ASTM G155, ISO 4892, SAE J2527 |
حالة الاستخدام النموذجية |
تأهيل واعتماد تصميم وحدات الطاقة الشمسية |
البحث والتطوير في التعرض للعوامل الجوية / التقادم المتسارع على مستوى المواد |
نطاق الاختبار |
الوحدة بأكملها: UV + Damp Heat في غرفة واحدة |
عينات المواد: بهتان اللون، التطباش، فقدان القوة |
تكلفة صيانة المصباح |
أقل (مصابيح UV أبسط وأرخص في الاستبدال) |
أعلى (مصابيح الزينون + الفلاتر تتطلب استبدالًا متكررًا ومكلفًا) |
| الأفضل لـ | المختبرات التي تجري اختبارات اعتماد وحدات الطاقة الشمسية الإلزامية |
المختبرات التي تبحث في متانة مواد التغليف/الأغشية الخلفية |
 |
|
أحد التفاصيل التي غالبًا ما يتم تفويتها أثناء الشراء: غرفة Solar Radiation Chamber المصممة بشكل صحيح ليست مجرد صندوق UV — إنها مبنية علىمنصة غرفة درجة الحرارة والرطوبة مع إضافة وحدة UV. وهذا يعني أن نفس الغرفة يمكنها عادةً إجراء:
UV Preconditioning(تشغيل مصباح UV، درجة حرارة محكومة عند 60 درجة مئوية)
اختبار Damp Heat(إيقاف مصباح UV، تدوير عند 85 درجة مئوية/85% رطوبة نسبية)
بالنسبة للمختبرات ذات الميزانية المحدودة، هذا يلغي الحاجة إلى شراء غرفة Damp Heat منفصلة — جهاز واحد يغطي تسلسلي اختبار من IEC 61215 بدلاً من جهازين.
اختيار Solar Radiation Chamber لا يتعلق فقط باختيار "مصباح UV بالإضافة إلى غرفة درجة حرارة/رطوبة".
معايرة المصباح، وتجانس الغرفة، ومتانة المواد، كلها تؤثر بشكل مباشر على ما إذا كانت بيانات الاختبار الخاصة بك ستصمد تحت تدقيق IEC 61215. سلسلة غرف Solar Radiation من LIB مصممة بدقة لتلبية متطلبات هذا المعيار:
مصفوفة مصابيح UVA + UVB المستهدفة، مُعاير طيفيًا لتوفير الجرعة الإجمالية المطلوبة من الأشعة فوق البنفسجية البالغة 15 كيلو واط ساعة/م²، مع سقوط 33% على الأقل (5 كيلو واط ساعة/م²) في نطاق UVB (280–320 نانومتر)
مراقبة الإشعاع والتحكم بالتغذية الراجعة في الوقت الفعلي، بحيث لا ينحرف الخرج خلال دورات الاختبار الطويلة — وهو أمر بالغ الأهمية لتلبية متطلبات الجرعة الدقيقة بدلاً من تقريبها
توزيع إشعاع موحد عبر منطقة العينة بأكملها، لتجنب البقع الساخنة التي يمكن أن تحرف نتائج التدهور عبر مناطق مختلفة من نفس الوحدة
تجانس درجة الحرارة ±0.5 درجة مئوية، مع الحفاظ على الوحدات عند 60 درجة مئوية ± 5 درجات مئوية المطلوبة أثناء UV Preconditioning
التحكم في الرطوبة ±2.5% رطوبة نسبية، مما يوفر الدقة اللازمة لاختبار Damp Heat لمدة 1,000 ساعة عند 85 درجة مئوية/85% رطوبة نسبية
انتقالات سلسة بين مراحل درجة الحرارة لتقليل التجاوز وتقليل آثار الإجهاد الحراري في بيانات الاختبار
داخلية من الفولاذ المقاوم للصدأ SUS304 المقاوم للتآكل، مبني لتحمل التعرض الطويل للرطوبة العالية دون أن تتدهور دقة الاختبار عبر دورات 1,000 ساعة المتكررة
حشوات أبواب معززة وعازل مصممة للتشغيلات الاختبارية الطويلة غير المراقبة

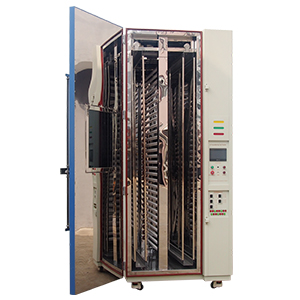

حاملات عينات بالحجم الكاملمع تركيب رأسي، بحجم يناسب وحدات PV القياسية دون تظليل إشعاعي بين الوحدات، وقابلة للتكوين لاختبار وحدات متعددة في كل تشغيلة
التبديل بينوضع UV Preconditioning(تشغيل مصباح UV، تحكم في درجة الحرارة) ووضع Damp Heat(إيقاف UV، تدوير درجة الحرارة + الرطوبة) داخل نفس الغرفة — لا حاجة لنقل الوحدات بين أجهزة منفصلة
تسجيل بيانات رقمي لدرجة الحرارة والرطوبة والإشعاع طوال الاختبار، مما ينتج سجلات قابلة للتتبع لتدقيقات الاعتماد ومراجعات تأهيل المصنعين الأصليين (OEM)
ضمان لمدة 3 سنوات وخدمة مدى الحياة
التركيب والتشغيل والمعايرة في الموقع
تدريب الفنيين لموظفي المختبر الذين يديرون تسلسلات اختبار الاعتماد
الصيانة الوقائية ودعم المعايرة طويل الأجل للحفاظ على الإشعاع والتحكم في المناخ ضمن المواصفات عامًا بعد عام
|
Walk-In Solar Radiation Chamber للمختبرات ذات الحجم الكبير التي تختبر وحدات متعددة بالحجم الكامل في وقت واحد |
للمختبرات التي لديها بالفعل معدات UV وتحتاج إلى غرفة مخصصة 85 درجة مئوية/85% رطوبة نسبية |
اختبارات تقادم UV مستقلة للطلاءات والبلاستيك ومواد الأغشية الخلفية/التغليف لوحدات الطاقة الشمسية، بدون تدوير كامل لدرجة الحرارة/الرطوبة |
أبحاث التعرض للعوامل الجوية كاملة الطيف لمواد الأغشية الخلفية والتغليف وعلب التوصيل لوحدات الطاقة الشمسية، وفقًا لمعايير ASTM G155 / ISO 4892 |
 |
 |
العميل:BYD
التحدي:كان بحاجة إلى إجراء تسلسلات IEC 61215 UV Preconditioning و Damp Heat لاعتماد الوحدات دون مضاعفة شراء الغرف.
الحل:قام بتركيب غرفة LIB Solar Radiation مهيأة لاختبار الوحدات بالحجم الكامل، مع تدريب الفنيين في الموقع ودعم المعايرة.
هل يتطلب IEC 61215 UV Preconditioning مصباح زينون أم مصباح UV؟
يحدد IEC 61215 UV Preconditioning التعرض للأشعة فوق البنفسجية في نطاق UVA + UVB مع نسبة دنيا من UVB — ويتم توفير ذلك بواسطة مصابيح UV، وليس مصدر قوس زينون كامل الطيف.
هل يمكن لغرفة واحدة إجراء كل من UV Preconditioning واختبار Damp Heat؟
نعم. تجمع غرفة Solar Radiation Chamber المكونة بشكل صحيح بين نظام مصباح UV والتحكم في درجة الحرارة/الرطوبة، مما يسمح بتشغيل كلا تسلسلي اختبار IEC 61215 في نفس الغرفة.
ما الفرق الرئيسي بين Solar Radiation Chamber و Xenon Test Chamber؟
تستهدف Solar Radiation Chamber التعرض للأشعة فوق البنفسجية بالإضافة إلى التحكم في درجة الحرارة/الرطوبة لاعتماد وحدات الطاقة الشمسية (IEC 61215). بينما تكرر Xenon Test Chamber الطيف الشمسي الكامل لأبحاث التعرض للعوامل الجوية على مستوى المواد (ASTM G155, ISO 4892).
كم يستغرق اختبار IEC 61215 UV Preconditioning؟
يجب أن تتلقى الوحدة إجمالي 15 كيلو واط ساعة/م² من الإشعاع فوق البنفسجي، مع 5 كيلو واط ساعة/م² على الأقل في نطاق UVB، أثناء التثبيت على درجة حرارة 60 درجة مئوية ± 5 درجات مئوية. تعتمد المدة الفعلية على خرج الإشعاع للغرفة.
ما الضمان ودعم ما بعد البيع الذي توفره LIB مع غرف Solar Radiation الخاصة بها؟
تدعم LIB كل غرفة Solar Radiation معضمان لمدة 3 سنوات and خدمة فنية مدى الحياة، وتغطي معايرة الإشعاع، وصيانة نظام درجة الحرارة/الرطوبة، ودعم قطع الغيار — لكي تبقى بيانات الاعتماد الخاصة بك موثوقة لفترة طويلة بعد الشراء الأولي.
هل يمكن لـ LIB توفير حل اختبار شامل يتجاوز مجرد Solar Radiation Chamber؟Y
esمجموعة كاملة من غرف الاختبار البيئي— بما في ذلك Solar Radiation Chambers و Damp Heat Chambers و UV Test Chambers و Xenon Test Chambers — بالإضافة إلىخدمة شاملةتغطي التركيب وتدريب الفنيين في الموقع والمعايرة المستمرة، بحيث يمكن للمختبرات الحصول على إعداد اختبار اعتماد PV بالكامل من مورد واحد.
الاختيار بين Solar Radiation Chamber و Xenon Test Chamber يعود إلى سؤال واحد: هل تقوم باعتماد وحدة، أم تبحث في مادة؟ بالنسبة لتأهيل وحدات IEC 61215، توفر Solar Radiation Chamber اختبار UV Preconditioning واختبار Damp Heat في منصة واحدة فعالة من حيث التكلفة.
اتصل بـ LIB اليومللحصول على عرض أسعار مخصص، أو ورقة مواصفات فنية، أو حل اختبار مصمم خصيصًا لمتطلبات اعتماد مختبرك.
