عند تجهيز قائمة مراجعة RFQ لغرفة الاختبار البيئي، يجب على المشترين تقديم معلومات تقنية كاملة بدلاً من طلب السعر فقط. تعتمد غرفة الاختبار البيئي المناسبة على حجم العينة ومعايير الاختبار والظروف البيئية واحتياجات التطبيق المستقبلية. يجب أن يتلقى المورد ورقة مواصفات مفصلة لغرفة الاختبار تغطي نطاق درجة الحرارة والتحكم في الرطوبة وحجم الغرفة ومعدل التغير في درجة الحرارة ووظائف الأمان ومتطلبات التركيب. تدعم الغرف المختلفة معايير مختلفة، بما في ذلك IEC 60068 وISO 16750 وMIL-STD-810 وIEC 60529. العامل الأهم هو اختيار مورد يمكنه توفير المعدات المناسبة والدعم الفني طوال المشروع.
تُستخدم غرف الاختبار البيئي لتقييم ما إذا كانت المنتجات قادرة على الحفاظ على موثوقيتها عند تعرضها لإجهادات بيئية محكومة. قبل إرسالRFQ للغرفة المناخية، يجب على المشترين تحديد المنتج قيد الاختبار بوضوح، وأنماط الفشل المتوقعة، وظروف الاختبار المطلوبة.
تشمل عينات الاختبار النموذجية:
المكونات الإلكترونية
أنظمة الفضاء الجوي
المعدات الصناعية
أجهزة الاتصال
المنتجات الطبية
معدات الدفاع
المواد والتجميعات
يساعد الاختبار البيئي في تحديد حالات الفشل المحتملة مثل:
التمدد والانكماش الحراري
تقادم المواد
أضرار الرطوبة
التآكل
عطل إلكتروني
تدهور العوازل
الإجهاد الميكانيكي
عدم استقرار الأداء
بالنسبة للصناعات عالية الموثوقية، تعتبر المواصفات التفصيلية مهمة بشكل خاص. تطبيقات مثلاختبار البيئة الدفاعيغالبًا ما تتطلب ملفات بيئية دقيقة، والامتثال الصارم للمعايير، وتكوينات غرف مخصصة.
يحتاج المورد إلى معلومات دقيقة عن المنتج قبل التوصية بالمعدات. على سبيل المثال، قد يتطلب مكون إلكتروني صغير غرفة قياسية يمكن الوصول إليها، بينما قد تتطلب تجميعة كبيرة غرفة قابلة للمشي أو غرفة بيئية مخصصة.
يسمح RFQ الكامل للمصنعين بتقييم:
حجم الغرفة المطلوب
سعة التبريد والتدفئة
تصميم تدفق الهواء
متطلبات الأمان
تكوين نظام التحكم
معايير الاختبار
يؤدي تقديم هذه التفاصيل إلى تقليل تأخيرات عروض الأسعار ويمنع شراء معدات لا تلبي متطلبات الاختبار الفعلية.
عادةً ما تُصمم الغرف البيئية وفقًا لمعايير الاختبار الدولية. يجب على المشترين تضمين المعايير المطلوبة في RFQ لضمان أن يقدم المورد حلاً مناسبًا.
المعيار |
نطاق درجة الحرارة |
الرطوبة |
دورة الاختبار |
حالة الرذاذ / الضغط |
IEC 60068-2-1 |
التعرض لدرجة حرارة منخفضة |
N/A |
تعرض مستمر |
None |
IEC 60068-2-2 |
التعرض لدرجة حرارة عالية |
N/A |
تعرض مستمر |
None |
IEC 60068-2-30 |
25 درجة مئوية إلى 55 درجة مئوية |
حتى 95% رطوبة نسبية |
حرارة رطبة دورية |
None |
IEC 60068-2-78 |
40 درجة مئوية |
93% رطوبة نسبية |
رطوبة ثابتة |
None |
ISO 16750-4 |
-40 درجة مئوية إلى +125 درجة مئوية |
اختياري |
اختبار البيئة للسيارات |
None |
MIL-STD-810H |
مخصص |
مخصص |
محاكاة البيئة العسكرية |
اختياري |
IEC 60529 |
متغير |
N/A |
اختبار حماية من الدخول |
ظروف الغبار/الماء |
ASTM D4332 |
متغير |
متغير |
محاكاة بيئة التعبئة والتغليف |
None |
يساعد تضمين المعيار الصحيح في RFQ الموردين على تكوين:
أداء درجة الحرارة
دقة الرطوبة
برنامج التحكم
ميزات الأمان
وظائف تسجيل البيانات
قبل اختيار الغرفة، يجب على المشترين مقارنة مواصفات المعدات بناءً على تطبيقهم الفعلي.
المواصفة |
غرفة اختبار بيئي قياسية |
كبيرةغرفة قابلة للمشي |
غرفة اختبار بيئي مخصصة |
نطاق درجة الحرارة |
-70 درجة مئوية إلى +180 درجة مئوية |
مخصص |
مخصص |
نطاق الرطوبة |
10–98% رطوبة نسبية |
10–98% رطوبة نسبية |
وفقًا للمتطلبات |
حجم الغرفة |
100–2000 لتر |
عدة أمتار مكعبة |
أبعاد مخصصة |
معدل التغير في درجة الحرارة |
خيارات قياسية أو تغيير سريع |
مخصص بناءً على الحمولة |
مخصص بالكامل |
تدفق الهواء |
دوران رأسي أو أفقي |
إدارة تدفق الهواء في المساحات الكبيرة |
تدفق هواء خاص بالتطبيق |
الحمولة الحرارية للعينة |
منخفضة إلى متوسطة |
متوسطة إلى عالية |
حمولات حرارية عالية أو خاصة |
تكوين الأمان |
أنظمة الإنذار، حماية من درجة الحرارة الزائدة |
أبواب طوارئ، أنظمة مراقبة |
حلول أمان مخصصة |
المعايير المطبقة |
IEC 60068، ISO، ASTM |
IEC 60068، MIL-STD-810 |
متطلبات صناعية خاصة |
يجب أن تتضمن قائمة مراجعة RFQ للغرفة البيئية الكاملة المعلومات التالية.
1. اسم المنتج والتطبيق
2. متطلبات الصناعة
3. أبعاد العينة
4. وزن العينة
5. عدد العينات المختبرة في وقت واحد
1. درجة الحرارة الدنيا
2. درجة الحرارة القصوى
3. متطلبات دقة درجة الحرارة
4. متطلبات انتظام درجة الحرارة
5. معدل تغير درجة الحرارة
1. نطاق الرطوبة المطلوب
2. دقة الرطوبة
3. متطلبات استقرار الرطوبة
1. حجم الغرفة الداخلي
2. مساحة التركيب الخارجية
3. متطلبات حجم الباب
4. طريقة التحميل
5. تكوين الرفوف
1. توليد الحرارة من العينة
2. متطلبات تدفق الهواء
3. وقت الاستعادة بعد فتح الباب
4. متطلبات الضوضاء
1. وظائف الأمان المطلوبة
2. معايير الاختبار المطبقة
3. متطلبات تسجيل البيانات والاتصال
يتيح تقديم هذه التفاصيل للموردين إعداد عرض سعر دقيق والتوصية بالتهيئة الأنسب.
لا يمكن للمورد حساب سعة الغرفة بدقة دون معرفة أبعاد المنتج ووزنه وتوليد الحرارة.
درجة الحرارة مهمة، لكن الرطوبة ومعدل التغير وتدفق الهواء وحمولة العينة تؤثر أيضًا على اختيار الغرفة.
يمكن لأنظمة البطاريات والمحركات والإلكترونيات العاملة أن تؤثر بشكل كبير على أداء الغرفة.
الغرفة الصغيرة جدًا تقيد تدفق الهواء، بينما الغرفة الكبيرة جدًا تزيد من تكاليف التشغيل.
دقة العرض لا تمثل الأداء الفعلي للغرفة. يجب على المشترين مراجعة بيانات انتظام درجة الحرارة والرطوبة المعتمدة.
يجب أن يتضمن RFQ:
مصدر الطاقة المتاح
متطلبات الصرف
ظروف التهوية
مساحة التركيب
إمكانية الوصول للصيانة
تتطلب التطبيقات المختلفة تكوينات معدات مختلفة.
موصى بها لـ:
المكونات الصغيرة
الاختبارات المعملية
أبحاث المواد
التحقق من النماذج الأولية
The غرفة Benchtop البيئيةتوفر تحكمًا بيئيًا دقيقًا في تصميم مدمج، مما يجعلها مناسبة للمختبرات وتطبيقات البحث حيث تكون المساحة وحجم العينة محدودين.
موصى بها لـ:
الإلكترونيات
المنتجات الطبية
التجميعات الصغيرة
اختبار الموثوقية

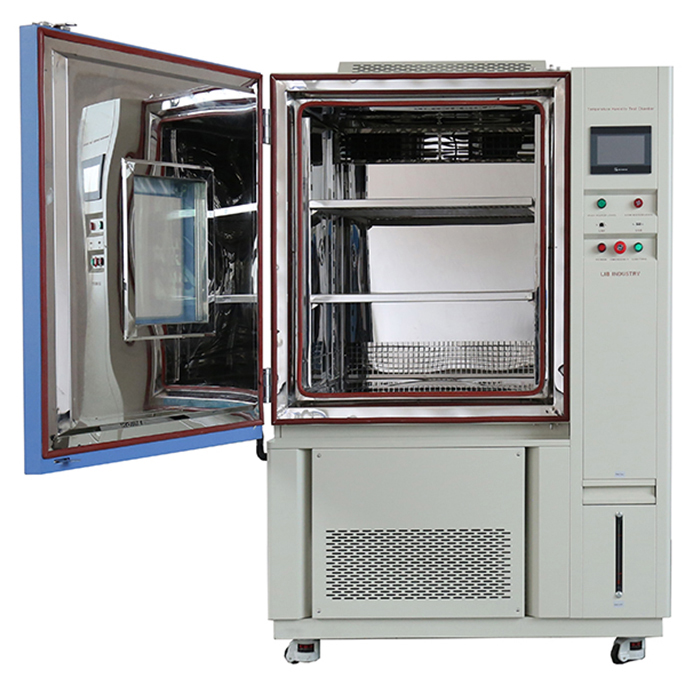

أنظمة Reach-in مناسبة للمختبرات التي تتطلب وصولًا متكررًا للعينات واختبارًا بيئيًا مرنًا.
موصى بها لـ:
التجميعات الكبيرة
المعدات الصناعية
أنظمة الفضاء الجوي
الاختبار بالدفعات
توفر غرف Walk-in بيئة محكومة أكبر للمنتجات التي لا يمكن وضعها في معدات المختبرات القياسية.
موصى بها لـ:
اختبار الانتقال السريع لدرجة الحرارة
المكونات الإلكترونية
تقييم موثوقية أشباه الموصلات
The غرفة الصدمة الحراريةمصممة للتطبيقات التي تتطلب تغيرات سريعة بين ظروف درجات الحرارة العالية والمنخفضة.
موصى بها لـ:
المكونات المعدنية
الطلاءات
تقييم التآكل
تحاكي غرف رذاذ الملح البيئات المسببة للتآكل لتقييم متانة المواد.
موصى بها لـ:
المعدات الخارجية
المنتجات الصناعية
اختبار الحماية
تتحقق غرف اختبار IP من المقاومة ضد الغبار والماء وفقًا لمتطلبات IEC 60529.
يوصى بالغرف المخصصة عندما لا تستطيع المعدات القياسية تلبية متطلبات مثل:
اختبار المنتجات الكبيرة
ملامح درجة حرارة خاصة
أحمال حرارية عالية
محاكاة بيئية مجمعة
معايير صناعية فريدة
يجب أن يحدد RFQ الغرفة المناخية درجة الحرارة والرطوبة المطلوبين وحجم الغرفة وظروف العينة والمعايير ومتطلبات الأمان حتى يتمكن الموردون من التوصية بالمعدات الصحيحة.
تصف ورقة مواصفات غرفة الاختبار المتطلبات الفنية، بينما يستخدم RFQ تلك المواصفات لطلب عروض أسعار الموردين والحلول.
يعتمد وقت الاختبار على المعيار والتطبيق. قد تستغرق بعض الاختبارات عدة ساعات، بينما قد تستمر تقييمات الموثوقية طويلة الأجل لأسابيع.
اختر حجم الغرفة بناءً على أبعاد العينة والكمية ومتطلبات تدفق الهواء وتوليد الحرارة واحتياجات الاختبار المستقبلية.
نعم. يمكن للعديد من الغرف القابلة للبرمجة دعم معايير متعددة إذا كان نطاق درجة الحرارة وقدرة الرطوبة ووظائف التحكم لديها تلبي المتطلبات.
يجب أن يتضمن RFQ تفاصيل المنتج وحجم الغرفة ومتطلبات درجة الحرارة والرطوبة والمعايير والحمل الحراري للعينة ووظائف الأمان وظروف التركيب واحتياجات تسجيل البيانات.
قبل إعداد RFQ، يمكن أن يساعد فهم سعة الغرفة وخيارات التكوين ومتطلبات التطبيق في تجنب المواصفات غير الصحيحة. اقرأ دليلنا:دليل حجم غرفة الإجهاد البيئي من 100 لتر إلى 1000 لتر or اتصل بنامباشرة.
