أغرفة الرطوبة درجة الحرارة الفوقموثوقة مثل استراتيجية الصيانة الخاصة بها. في البيئات المختبرية حيث يتم إجراء اختبارات ثبات إيتش وموثوقية الإلكترونيات ومتانة الطلاء ، حتى الانجراف الطفيف في التحكم في الرطوبة يمكن أن يبطل النتائج على المدى الطويل.
من دراسات الاستقرار الصيدلاني عند درجة 25 درجة مئوية/RH إلى اختبار موثوقية أشباه الموصلات عند 85 درجة مئوية/RH ، يعد التحكم البيئي المتسق ضروريًا. ومع ذلك ، فإن العديد من حالات الفشل لا تأتي من تعطل المعدات-فهي تنشأ من عوامل الصيانة التي تم تجاهلها مثل تدهور جودة المياه ، وشيخوخة الفتيل الرطب ، وعدم توازن تدفق الهواء ، وانجراف المعايرة.
يشرح هذا الدليل الأساسيات الهندسية وراء استقرار الرطوبة ويوفر منهج صيانة منظم لضمان الدقة والتكرار على المدى الطويل.

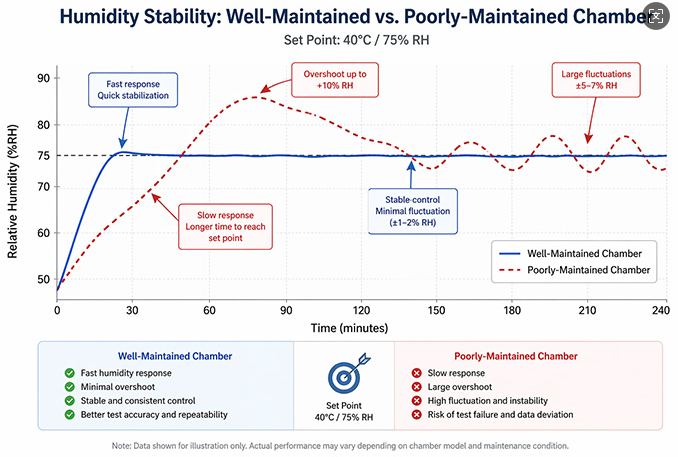

في ظروف المختبر الحقيقية ، نادرًا ما يظهر انحراف الرطوبة فجأة. بدلاً من ذلك ، يتطور تدريجيًا من خلال:
تغييرات طفيفة في كفاءة التبخر
استشعار الانجراف مع مرور الوقت
انخفاض تدفق الهواء التوحيد
التلوث في أنظمة المياه
أغرفة بيئية منضدةقد تستمر الحرارة والبرودة بشكل طبيعي ، ولكن التحكم في الرطوبة يبدأ في فقدان الدقة-يظهر زيادة في معدل التصويب أو ثبات بطيء أو استرداد غير متناسق بعد فتح الباب.
هذا أمر بالغ الأهمية بشكل خاص في الاختبارات المنظمة أو عالية الدقة مثل:
ظروف الاستقرار: 25 درجة مئوية ± 2 درجة مئوية/درجة مئوية ± RC ± RC 30 درجة مئوية ± 2 درجة مئوية/RH ± RH, 40 درجة مئوية ± 2 درجة مئوية/RH ±
اختبار موثوقية الإلكترونيات: 85 درجة مئوية/RH لمدة 45 ساعة (مزدوجة 85 ساعة)
اختبار مقاومة الطلاء: ASTM D2247 عند 38 درجة مئوية/RH
حتى الانجراف الرطوبة الصغيرة يمكن أن يؤثر بشكل كبير على معدل التآكل ، والاستقرار الكيميائي ، وسلوك تدهور المواد.
يعتمد توليد الرطوبة بشكل كبير على اتساق التبخر. إذا كان الماء يحتوي على:
معادن مذابة
مخلفات الكلور
الجسيمات المعلقة
ستشكل تدريجيًا رواسب على نطاق عناصر التسخين وصوانى الترطيب.
وهذا يؤدي إلى:
انخفاض كفاءة التبخر
تأخر استجابة الرطوبة
عدم استقرار قراءة المستشعر
تدهور سخان مع مرور الوقت
حتى مكونات الفولاذ المقاوم للصدأ ليست محصنة عند تعرضها لنوعية المياه السيئة على مدار دورات طويلة.
تتطلب معظم أنظمة الغرف البيئية مياه نقاء محكومة مثل:
ماء مقطر
ماء (DI) منزوع الأيونات
ماء التناضح العكسي (RO)
المياه المنزالة
متطلبات المقاومة النموذجية:
50 كيلو وات · سم إلى 1 مل · سم (نطاق قياسي)
تسمح بعض الأنظمة بما يصل إلى 2 مΩ · سم
التوصيل:-10 ميكروثانية/سم حسب التصميم
مهم: المياه فائقة النقاء ليست دائما أفضل. يجب أن تتطابق جودة المياه مع مواصفات الشركة المصنعة لتجنب التآكل أو عدم الاستقرار في أنظمة معينة.
مقياس تراكم على سخان المرطب
بيوفيلم أو تشكيل الطحلب في الخزان
مرشحات مسدودة تسبب أجهزة إنذار المياه المنخفضة
معدل التبخر غير المتسق
التآكل في أنظمة الأنابيب الداخلية
على سبيل المثال ، في اختبار 40 درجة مئوية/RH ، يمكن أن يؤدي تراكم المقياس إلى إبطاء وقت التثبيت بشكل كبير حتى لو وصلت الغرفة إلى نقطة تعيين بصريًا.
في أنظمة التحكم في الرطوبة لمبة الرطب ، الفتيل:
إمدادات المياه إلى أجهزة الاستشعار
تمكن التبريد القائم على التبخر
يؤثر مباشرة دقة حساب RH
إذا كان الفتيل ملوثًا أو مشبعًا بشكل غير متساو ، تصبح قراءات الرطوبة غير موثوقة.

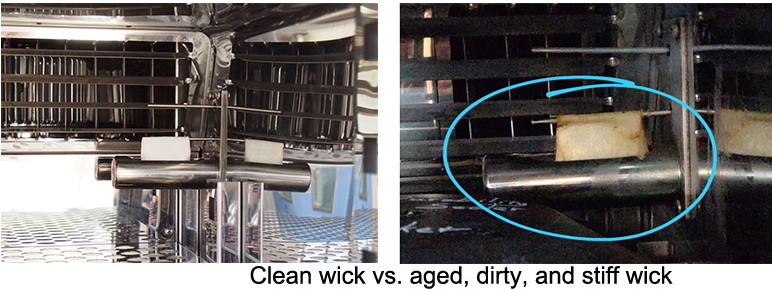

استبدل الفتيل الرطب عند مراقبة:
تغير اللون أو تصلب السطح
انخفاض امتصاص الماء
تلف الألياف أو تشوه
استجابة بطيئة لتغيرات الرطوبة
التلوث المرئي أو الرواسب
ضمان الاتصال الكامل بين الفتيل وأجهزة الاستشعار
استخدم دائمًا الماء المقطر أو دي للترطيب المسبق
تجنب ملامسة اليد المباشرة مع سطح الفتيل
استبدال بانتظام تحت ظروف الاختبار عالية التردد
الفتيل المتدهورة هي أحد الأسباب الخفية الأكثر شيوعًا للتحكم في الرطوبة غير المستقرة في أنظمة المناخ الفوق.
تضمن المعايرة أن القيم المعروضة تتطابق مع ظروف الغرفة الفعلية. بدونها ، حتى النظام الذي يبدو ثابتًا قد ينتج بيانات اختبار غير صالحة.
تردد المعايرة الموصى به:
الاستخدام المختبري القياسي: كل 12 شهرًا
اختبار عالي التردد أو منظم: كل 6 أشهر
بعد النقل أو الإصلاح أو النتائج غير الطبيعية: إعادة المعايرة الفورية
| التكتيكي | نقاط المعايرة |
|---|---|
| اختبارات معملية عامة | 25 درجة مئوية/RH ، 40 درجة مئوية/RH |
| استقرار الأدوية | 25 درجة مئوية/RH ، 30 درجة مئوية/RH ، 40 درجة مئوية/RH |
| موثوقية الإلكترونيات | 40 درجة مئوية/RH ، 85 درجة مئوية/RH |
| اختبارات الطلاء | 38 درجة مئوية/ساعة |
تثبيت درجة الحرارة دائمًا قبل ضبط الرطوبة
استخدام التحقق متعدد النقاط (منخفض/متوسط/مرتفع)
مكان أجهزة الاستشعار بالقرب من مواقع تحميل العينة الفعلية
تجنب افتراضات المعايرة الفارغة في الغرفة فقط
تحدد المعايرة الصحيحة مباشرة ما إذا كانت بيانات الاختبار مقبولة للشهادة أو التقديم التنظيمي.
تأتي معظم مشكلات عدم الاستقرار من عدد محدود من الأسباب الجذرية:
جودة مياه رديئة
فتيل القذرة أو الذين تتراوح أعمارهم بين
انسداد تدفق الهواء
مستشعر الانجراف
وضع العينة غير الصحيح
تسرب ختم الباب
دائمًا استكشاف الأخطاء وإصلاحها في هذا الطلب:
فحص نظام المياه
فحص الفتيل
تدفق الهواء وتخطيط الحمل
التحقق من المعايرة
تقييم وحدة التحكم (الخطوة الأخيرة)
في معظم الحالات ، لا تتمثل المشكلة في فشل وحدة التحكم ولكن انحراف الصيانة.
يعتمد التحكم المستقر في الرطوبة ليس فقط على الصيانة ولكن أيضًا على تصميم النظام.

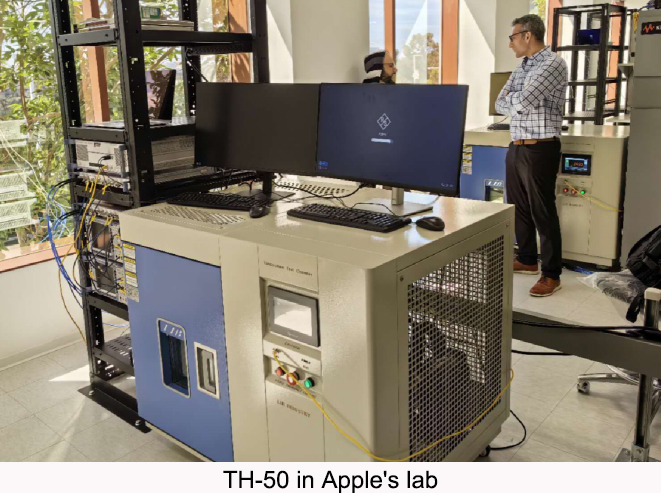

صناعة LIBغرف الرطوبة ودرجة الحرارة منضديةتم تصميمها مع:
غرفة عمل SUS304 من الفولاذ المقاوم للصدأ
وحدة تحكم ملونة تعمل باللمس قابلة للبرمجة مع دعم إيثرنت
نظام دوران الهواء القسري لتوزيع موحد
تصميم نظام الترطيب التبخيري
نطاق درجة الحرارة: -70 درجة مئوية/ -40 درجة مئوية/ -20 درجة مئوية إلى + RC
مدى الرطوبة: من من من من من من وإلى RH
استقرار درجة الحرارة: ± air-c
الانحراف في درجة الحرارة: ± 1.3 درجة مئوية
انحراف الرطوبة: ± 1.3 RH
معدل التسخين: 3 درجة مئوية/دقيقة
معدل التبريد: 1 درجة مئوية/دقيقة
حماية نقص المياه
حماية درجة الحرارة الزائدة
حماية التيار الزائد
حماية مبرد عالي الضغط
حماية تسرب الأرض
كلغرفة صغيرة لدرجة الحرارة والرطوبةيخضع الاختبار والمعايرة قبل الشحن لعدة أيام لضمان استقرار خط الأساس قبل التسليم.
فحص مستوى المياه
حالة تشبع الفتيل
سلامة ختم الباب
النظافة الداخلية
استقرار استجابة الرطوبة
فحص وضوح المياه
استعراض سجل الإنذار
مراقبة وقت التثبيت
تنظيف خزان المياه
تنظيف علبة الترطيب
فحص المرشحات
فحص مسار تدفق الهواء
تنظيف نظام التصريف (إذا لزم الأمر)
لأنظمة الخمول التي تزيد عن 3 أيام ، استنزف نظام المياه وجففه لمنع نمو الميكروبات وتقشمها.
تحافظ غرفة الرطوبة في درجة الحرارة على الدقة فقط عندما يتم التحكم في ثلاثة أنظمة في التوازن:
جودة المياه
معايرة المستشعر
توحيد تدفق الهواء
تبدأ معظم مشكلات عدم استقرار الرطوبة قبل وقت طويل من الفشل المرئي. قد لا تزال الغرفة تعمل بشكل طبيعي ، ولكن موثوقية الاختبار تتآكل تدريجيا.
بالنسبة لاختبار ثبات المختبرات ، أو اختبارات موثوقية 85 درجة مئوية/RH ، أو تقييمات طلاء ASTM D2247 ، فإن الصيانة ليست اختيارية-إنها جزء من نظام الاختبار نفسه.
الماء المقطر أو منزوع الأيونات أو RO أو منزوع المعادن داخل الموصلية المحددة من الشركة المصنعة أو نطاقات المقاومة.
عادة كل 12 شهرًا ، أو كل 6 أشهر لبيئات الاختبار عالية التردد أو المنظمة.
يؤثر بشكل مباشر على دقة قياس المصباح الرطب وبالتالي استقرار التحكم في الرطوبة.
تشمل الأسباب الشائعة ضعف نوعية المياه ، وتدهور الفتيل ، وانسداد تدفق الهواء ، وانجراف المستشعر.
استخدام الماء الصحيح ، والحفاظ على حالة الفتيل ، وضمان توازن تدفق الهواء ، وإجراء المعايرة المنتظمة.
