كيفية إجراء تقييم المعالجة بالكربنة بغاز ثاني أكسيد الكربون في أبحاث الخرسانة الخاصة بـ CCUS؟

Jul 23 2026

Table of Content [Hide]

تتطلب تقنيات التقاط الكربون واستخدامه وتخزينه (CCUS) مسارات تمعدن دائمة وقابلة للتوسع لتحويل ثاني أكسيد الكربون الملتقط إلى منتجات مستقرة. في أبحاث الخرسانة، تقدم معالجة الكربنة بثاني أكسيد الكربون فائدة مزدوجة: فهي تخزّن ثاني أكسيد الكربون بشكل دائم على هيئة معادن كربونات الكالسيوم الصلبة، مع تعزيز القوة الميكانيكية المبكرة، وتحسين بنية المسام، وتقليل امتصاص الماء في الروابط الأسمنتية، والركام الخرساني المعاد تدويره (RCA)، والمنتجات الثانوية الصناعية مثل خبث الفولاذ.

يتطلب سد الفجوة بين تفاعل كيميائي واعد وعملية تصنيع قابلة للتوسع تحكماً دقيقاً في المختبر. جهاز مخصصCO2 Carbonation Curing Chamberيوفر البيئة المراقبة والقابلة للتكرار اللازمة لتقييم تركيبات الروابط، وتحسين انتشار الغاز، وقياس امتصاص الكربون بدقة.

يفكك هذا الدليل الشامل الآليات الكيميائية، والمعايير البيئية الحرجة، ومعايير الاختبار (EN 12390-12، ISO 1920-12، RILEM CPC-18R1)، وسير العمل التجريبي، وحلول المعدات الجاهزة من LIB Industry.

فيزياء المعالجة بالكربنة مقابل الكربنة الطبيعية

لتصميم تجارب CCUS ذات معنى، يجب على الباحثين التمييز بين المعالجة بالكربنة المُدارة في العمر المبكر والتجوية الطبيعية السلبية.

الكربنة الطبيعية	المعالجة المسرَّعة بثاني أكسيد الكربون
تعرض محيطي سلبي	معالجة مُدارة في العمر المبكر
تركيز منخفض لثاني أكسيد الكربون (~0.04%)	تركيز عالٍ لثاني أكسيد الكربون (1% إلى 20%)
يستغرق شهوراً إلى سنوات	يستغرق دقائق إلى 72 ساعة
يخفض درجة الحموضة، ويُعرّض حديد التسليح للصدأ في الخرسانة المسلحة	يكثف المصفوفة، ويعزز القوة المبكرة ويحبس ثاني أكسيد الكربون

الكربنة الطبيعية للخرسانة

تحدث الكربنة الطبيعية بشكل سلبي عندما ينتشر ثاني أكسيد الكربون الجوي (~0.04%) في الخرسانة المتصلدة على مدى شهور أو سنوات. يتفاعل مع نواتج الإماهة، مما يخفض درجة حموضة محلول المسام من أعلى من 12.5 إلى أقل من 9.0. في الخرسانة المسلحة، يؤدي فقدان القلوية هذا إلى إزالة التخميل عن الفولاذ المغمور، مما يجعل الكربنة الطبيعية مصدر قلق لديمومة المنشآت الناضجة.

المعالجة المسرَّعة بالكربنة بثاني أكسيد الكربون

المعالجة بالكربنة هي عملية تصنيع مقصودة في مرحلة مبكرة تُطبَّق على المواد الأسمنتية الطازجة، أو المنزوعة من القوالب، أو المُكيّفة مسبقاً. من خلال تعريض المصفوفة لتركيزات مرتفعة من ثاني أكسيد الكربون تحت رطوبة نسبية ودرجة حرارة مُتحكم بهما، يذوب ثاني أكسيد الكربون بسرعة في ماء المسام لتكوين معادن كربونات صلبة.

الخلاصة الأساسية

يجب عدم استخدام نتائج المعالجة بالكربنة مباشرةً بديلاً عن تنبؤات ديمومة العمر التشغيلي دون نماذج ارتباط مُوثَّقة، لأن التمعدن في المرحلة المبكرة يغير عمداً التطور البنيوي المجهري الأولي للمادة.

كيمياء التمعدن والمعايير البيئية الحرجة

تحول المعالجة بالكربنة ثاني أكسيد الكربون الغازي إلى أطوار معدنية صلبة عبر تفاعلات الذوبان والترسيب المائي:

Ca(OH)2 + CO2 →(H2O)→ CaCO3 + H2O

C-S-H + x CO2 →(H2O)→ C-S-H (مستنفد الكالسيوم) + x CaCO3 + y H2O

تحدث مسارات إضافية عند معالجة المواد الحاوية على المغنيسيوم أو الحديد، مثل مكابس خبث الفولاذ والروابط البديلة منخفضة الكلنكر.

الثالوث البيئي الحرج في المعالجة

المعلمة	النطاق المستهدف	أهميته
توازن الرطوبة	50% – 70% رطوبة نسبية	جاف جداً: لا يوجد غشاء مائي لذوبان ثاني أكسيد الكربون. رطب جداً: تمتلئ المسام بالماء مما يعيق انتشار الغاز.
التحكم في درجة الحرارة	20°م – 40°م	ينظم ذوبانية الغاز ومعدلات ترسيب المعادن.
تركيز ثاني أكسيد الكربون وتدوير الغاز	يعتمد على العملية	يدفع تدرج التركيز دون ركود موضعي.

مقارنة معايير ووسائط الاختبار

الوسيط / البروتوكول	نطاقات البحث والفحص	معيار EN 12390-12	معيار ISO 1920-12
الهدف الأساسي	تحسين العملية وفحص امتصاص ثاني أكسيد الكربون	مقارنة مقاومة الكربنة	تحديد عمق الكربنة لدرجات الخرسانة
تركيز ثاني أكسيد الكربون	1% إلى 20% حجماً	3.0% ± 0.5%	3.0% ± 0.5%
درجة الحرارة	20°م إلى 40°م	20°م ± 2°م	22°م ± 2°م (مناخ حار: 27°م ± 2°م)
الرطوبة النسبية	50% إلى 70% رطوبة نسبية	57% ± 3% رطوبة نسبية	55% ± 5% رطوبة نسبية (مناخ حار: 65% ± 5% رطوبة نسبية)
مدة التعرض	دقائق إلى 72 ساعة	28 يوماً معالجة + 14 يوماً تكييف	فترات تدوير متغيرة
نقطة النهاية الأساسية	زيادة Pmax، الامتصاص (جم ثاني أكسيد الكربون/كجم)، تحسين المسام	عمق الكربنة (dk) عبر رش الكاشف	تتبع جبهة الكربنة المقارن

سير العمل التجريبي المعياري

يمنع سير العمل المخبري المنضبط تشوه بيانات أداء الكربنة بفعل تباينات التكييف المسبق أو تأثيرات تحميل الغرفة.

1. تحديد الهدف وتجهيز المكررات (≥3 عينات لكل مجموعة)

2. تسجيل خط الأساس الأولي (نسبة الخلط، الكثافة الخضراء، الكتلة الجافة)

3. توحيد التكييف المسبق (تساوي الرطوبة النسبية/فقدان الرطوبة)

4. برمجة الغرفة وتنفيذ المعالجة (ثاني أكسيد الكربون، درجة الحرارة، الرطوبة النسبية، تدفق الغاز)

5. المراقبة المستمرة وتسجيل البيانات الموقعي

6. التوصيف بعد المعالجة (الامتصاص، العمق، المقاومة، XRD)

قواعد التنفيذ الأساسية

تباعد العينات وتدفق الهواء: حافظ على مسافة لا تقل عن 20 مم إلى 50 مم حول كل عينة داخل الغرفة. التكديس الكثيف يعيق تدوير الغاز، مما يؤدي إلى جبهات كربنة غير متساوية.

موازنة الكتلة المصححة بالرطوبة: الزيادة السريعة في الكتلة أثناء المعالجة لا تثبت تلقائياً حبس الكربون. يجب تصحيح تغيرات الكتلة لتأثير تبخر الماء أو تكثفه باستخدام التحليل الوزني الحراري (TGA) أو تحليل الاحتراق العنصري.

دقة رش الكاشف (RILEM CPC-18R1): عند قياس عمق الكربنة، رش سطحاً مكسوراً حديثاً بمحلول كحول فينولفثالين بتركيز 1%. سجل 3 إلى 5 نقاط عمق على الأقل لكل حافة لأقرب 0.2 مم، مميزاً المنطقة الأرجوانية غير المتكربنة (pH > 10.0) عن المنطقة الشفافة المتكربنة.

التطبيقات المادية في البناء منخفض الكربون

تُطبَّق المعالجة بالكربنة المُتحكم بها عبر عدة مسارات هيكلية ومادية رئيسية:

الوحدات الخرسانية مسبقة الصب	خبث الفولاذ والمنتجات الثانوية	الركام المعاد تدويره
قوة مبكرة سريعة تسمح بفك القوالب مبكراً	يحول النفايات إلى كربونات هيكلية	يكثف طلاء الملاط المسامي

• وحدات البناء الخرسانية مسبقة الصب (CMUs): التعرض المبكر لتركيزات مرتفعة من ثاني أكسيد الكربون يتيح تطويراً سريعاً للمقاومة، مما يقصر دورات فك القوالب ويقلل متطلبات طاقة المعالجة بالبخار.

• مكابس خبث الفولاذ والنفايات الصناعية: تكتسب مكابس الخبث الغنية بالكالسيوم/المغنيسيوم تكاملاً بنيوياً عندما تربط الكربونات الجسيمات المعدنية المفككة في مصفوفة دون الاعتماد على الإسمنت البورتلاندي التقليدي.

• تحسين الركام الخرساني المعاد تدويره (RCA): كربنة نفايات الخرسانة المسحوقة تُكثِّف طلاء الملاط المسامي الملتصق، مما يخفض امتصاص الماء ويحسن الترابط الميكانيكي عند إعادة استخدامه في خلطات خرسانية جديدة.

اختيار المعدات: غرف الأبحاث مقابل خزانات الرطوبة القياسية

تفتقر الغرف البيئية القياسية إلى الأختام محكمة الغاز، وأقفال الأمان المتداخلة، وأنظمة التحكم بالأشعة تحت الحمراء غير المشتتة (NDIR) المطلوبة لأبحاث الكربنة الدقيقة.

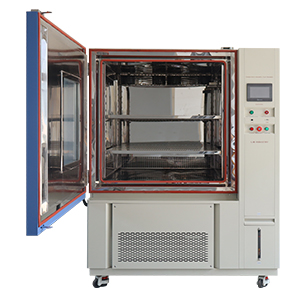

وسيط التشغيل	غرفة درجة الحرارة/الرطوبة القياسية	غرفة المعالجة بالكربنة LIB CO2
نطاق تركيز ثاني أكسيد الكربون	محيطي (~0.04% فقط)	0% إلى 20% (يتم التحكم بها عبر مستشعر NDIR)
نطاق درجة الحرارة	-20°م إلى +100°م	-60°م إلى +150°م (دقة ±0.5°م)
نطاق الرطوبة	20% إلى 98% رطوبة نسبية	10% إلى 98% رطوبة نسبية (دقة ±1.0% إلى ±1.5% رطوبة نسبية)
نظام معالجة الغاز	تهوية مفتوحة / غير محكم الإغلاق	مساحة عمل محكمة الغاز، تطهير تلقائي وصمام تخفيف ضغط
مادة مساحة العمل	فولاذ مقاوم للصدأ قياسي	فولاذ مقاوم للصدأ درجة SUS304 مقاوم للتآكل
أقفال الأمان المتداخلة	فصل عند الحمل الحراري الزائد	إنذار ضغط زائد، كشف تسرب ثاني أكسيد الكربون، أقفال أبواب متداخلة

خبرة LIB الهندسية وحلول المعالجة الجاهزة بثاني أكسيد الكربون

يتطلب اختيار معدات اختبار متخصصة شريكاً هندسياً ذا خبرة تصنيعية مثبتة ودعم جاهز كامل.

حول LIB Industry

تأسست عام 2009، Xi'an LIB Environmental Simulation Industry هي شركة تصنيع متخصصة ومورِّد عالمي لحجرات الاختبار البيئي. تقدم LIB حلولاً متكاملة - من التصميم الهيكلي المخصص وتكامل الغاز إلى التسليم والتركيب والمعايرة وتدريب المشغلين.

• مجموعة اختبار شاملة: تصنع LIB حجرات درجة الحرارة/الرطوبة، وحجرات اختبار الكربنة بثاني أكسيد الكربون، وأنظمة رش الملح، وحجرات التجوية، وحجرات بيئية مخصصة قابلة للمشي.

• ضمان الجودة: تخضع جميع حجرات LIB لفحص وظيفي دقيق، ومعايرة حسّاسات متعددة النقاط، وتكليف مستمر قبل الشحن.

• ضمان رائد في الصناعة: جميع معدات LIB مدعومة بضمان كامل لمدة 3 سنوات ودعم فني وخدمة مدى الحياة.

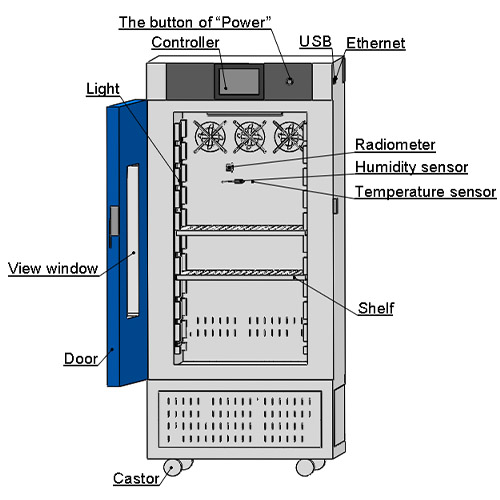

الميزات التقنية الرئيسية لغرفة المعالجة بالكربنة LIB CO2

• تحكم دقيق بثاني أكسيد الكربون عبر NDIR: تراقب حسّاسات الأشعة تحت الحمراء غير المشتتة تركيزات ثاني أكسيد الكربون حتى 20% دون استهلاك غاز، وتشغّل صمامات حقن لولبية تلقائية.

• متحكم منطقي قابل للبرمجة متعدد الوسائط (PLC): تعرض واجهة الشاشة التي تعمل باللمس منحنيات آنية لنسبة ثاني أكسيد الكربون، ودرجة الحرارة، والرطوبة النسبية، مع تسجيل بيانات CSV كامل عبر وصلتي USB و Ethernet.

• بنية أمان متكاملة: صمامات تخفيف ضغط زائد تلقائية، وإنذارات تسرب غاز، وتطهير هواء محيط إجباري قبل فتح الباب لحماية العاملين في المختبر.

حلول LIB ذات الصلة للاختبار البيئي

لدعم أبحاث CCUS الشاملة، وتقييم ديمومة الخرسانة، والاختبار البيئي متعدد العوامل، تقدم LIB Industry مجموعة كاملة من معدات الاختبار البيئي التكميلية:

حجرة اختبار التجميد والذوبان السريع للخرسانة

التطبيق الأساسي:
تُقيِّم مقاومة التجميد والذوبان والتشقق الدقيق الداخلي لمواشير الخرسانة، والكتل مسبقة الصب، ووحدات البناء وفقاً لـASTM C666 (الإجراءان A و B) and ASTM C1262.

الميزات الرئيسية:

نظام تدوير مياه تلقائي
تدوير سريع لدرجة الحرارة بين-18°م و +4°م
يدعم اختبار معامل المرونة الديناميكي
تحكم ثابت في درجة الحرارة لدورات تجميد وذوبان طويلة الأمد
مناسب لديمومة الخرسانة وتقييم العمر التشغيلي

حجرة الحرارة الرطبة العالية الرطوبة والحرارة (سلسلة DH)

التطبيق الأساسي:
مصممة لدراسات انتشار الرطوبة طويلة الأمد، والمعالجة عالية الرطوبة، وأبحاث رشح الأملاح أو القلويات على المواد الأسمنتية منخفضة الكربون، والخرسانة الجيوبوليمرية، والروابط المتقدمة الأخرى.

الميزات الرئيسية:

نطاق درجة حرارة من-70°م إلى +150°م
تحكم دقيق في الرطوبة من10% إلى 98% رطوبة نسبية
نظام تنقية مياه تلقائي مستمر
تشغيل طويل الأمد مستقر في درجة الحرارة والرطوبة
مناسب لدراسات الديمومة والتعمير المعجَّل

حجرة اختبار التجوية المعجَّلة (سلسلة زينون قوسي / فوق بنفسجي)

التطبيق الأساسي:
تحاكي أشعة الشمس، والأشعة فوق البنفسجية، ورش الماء، ودورات التكثيف لتقييم مقاومة سطوح الخرسانة المتكربنة، والمواد المانعة للتسرب الواقية، والطلاءات المعمارية، ومواد البناء الخارجية للعوامل الجوية.

الميزات الرئيسية:

معايرة دقيقة للإشعاع
دورات قابلة للبرمجة للضوء، والظلام، والرش، والتكثيف
تتوافق معASTM G154, ASTM G155وISO 4892
تُسرِّع التجوية الخارجية تحت ظروف مختبرية محكومة

غرفة مناخية وكربنة بيئية قابلة للمشي

التطبيق الأساسي:
مصممة خصيصاً للمعالجة بالكربنة واسعة النطاق والاختبار البيئي لمكونات الخرسانة مسبقة الصب بالحجم الكامل، والجوائز الهيكلية، ولوحات الواجهات، ومشاريع الأبحاث عالية الحجم.

الميزات الرئيسية:

أحجام غرف مخصصة من10 متر مكعب إلى أكثر من 100 متر مكعب
تحكم متعدد المناطق في تركيز ثاني أكسيد الكربون والرطوبة
تحميل أرضي شديد التحمل للرافعات الشوكية والعينات الكبيرة
أرفف قابلة للتشكيل، وتوزيع غاز، وتخطيطات عينات قابلة للتخصيص
مثالي لأبحاث خرسانة CCUS على المستوى التجريبي والصناعي

دراسة حالة عميل واقعي وتحقق ميداني

خلفية المشروع

مختبر هندسة مدنية جامعي يجري أبحاث CCUS على مكابس خبث الفولاذ والركام الخرساني المعاد تدويره كان بحاجة إلى غرفة بيئية قادرة على تنفيذ بروفايلات معالجة كربنة مستقرة بتركيز 20% ثاني أكسيد الكربون مع الحفاظ على تحكم حراري صارم عند 60% رطوبة نسبية و 30°م.

سير عمل التنفيذ الميداني لـ LIB

1. التركيب في الموقع وربط خط الغاز بالمرافق

2. فحص تسرب الضغط المحكم ومعايرة حساس NDIR

3. تخطيط متعدد النقاط لدرجة الحرارة والرطوبة عبر رفوف العينات

4. تدريب عملي لفريق البحث على تنفيذ خطوات البرنامج

5. الموافقة النهائية وتفعيل الضمان لمدة 3 سنوات

النتائج

باستخدام غرفة الكربنة LIB CO2، حقق فريق البحث معدلات امتصاص ممعدنة قابلة للتكرار (>8% زيادة كتلة عبر ثاني أكسيد الكربون) عبر مكابس خبث الفولاذ خلال دورات 24 ساعة. أتاح تسجيل البيانات التلقائي ارتباطاً واضحاً بين استقرار الرطوبة النسبية في الغرفة وعمق جبهة الكربنة.

"كان استقرار غرفة LIB عبر دورات كربنة طويلة مدتها 72 ساعة حاسماً لنمذجة امتصاص CCUS لدينا. وأعطت ميزات التطهير التلقائي للغاز وتخفيف الضغط الآمن فريقنا ثقة كاملة عند التشغيل بتركيزات مرتفعة من ثاني أكسيد الكربون."

الأسئلة الشائعة (FAQs)

س1: ما الفرق الرئيسي بين المعالجة بالكربنة والكربنة الطبيعية؟

المعالجة بالكربنة هي معالجة سريعة ومُدارة في مرحلة مبكرة (باستخدام 1% إلى 20% ثاني أكسيد الكربون) تُطبَّق على المواد الطازجة أو المنزوعة من القوالب لتسريع اكتساب القوة وتمعدن ثاني أكسيد الكربون. الكربنة الطبيعية هي عملية بطيئة وسلبية يقودها الهواء المحيط (~0.04% ثاني أكسيد الكربون) على مدى سنوات ويمكن أن تزيل تخميل الفولاذ في الخرسانة المسلحة الناضجة.

س2: لماذا يُعد التحكم في الرطوبة حرجاً أثناء تجارب الكربنة؟

يجب أن يذوب ثاني أكسيد الكربون في ماء المسام ليتفاعل مع الأطوار الكلسية. إذا كانت الرطوبة النسبية منخفضة جداً (<40% رطوبة نسبية)، تجف المسام ويتوقف التفاعل. وإذا كانت الرطوبة مرتفعة جداً (>80% رطوبة نسبية)، يملأ الماء شبكة المسام، مما يقيد بشدة انتشار غاز ثاني أكسيد الكربون. النافذة المثلى عموماً هي 50% إلى 70% رطوبة نسبية.

س3: كيف يُقاس امتصاص ثاني أكسيد الكربون بدقة في العينات المعالَجة؟

يمكن حساب صافي الامتصاص عبر موازنة الكتلة، لكن يجب تصحيح البيانات الوزنية لفقدان الماء أو اكتسابه. للتحقق الدقيق، يجمع الباحثون تغير الكتلة مع التحليل الوزني الحراري (TGA) أو تحليل الاحتراق العنصري لقياس كتلة المعادن المتكربنة مباشرة.

س4: هل يمكن لـ LIB تخصيص غرف كربنة ثاني أكسيد الكربون للعينات كبيرة الحجم؟

نعم. تقدم LIB أحجام مساحات عمل مخصصة تتراوح من وحدات مدمجة سطحية إلى غرف اختبار بيئية قابلة للمشي، كاملة مع رفوف عينات شديدة التحمل، وحقن غاز متعدد المناطق، ومنافذ وصول مخصصة للكابلات والحساسات.

طوّر أبحاث خرسانة CCUS مع LIB Industry

يتطلب تسريع أبحاث الكربنة تحكماً دقيقاً في تركيزات الغاز، والديناميكا الحرارية، والرطوبة النسبية. الشراكة مع LIB Industry تزوّد مختبرك بمعدات موثوقة، وتسجيل بيانات قابل للتتبع، ودعم جاهز كامل.
