اختبارات البيئة لوحدات وحزم بطاريات المركبات الكهربائية: دليل شامل لاختيار الغرف الاختبارية

Aug 10 2026

Table of Content [Hide]

ملخص الإجابة المباشرة

اختيار المعدات المناسبة لاختبار بطاريات المركبات الكهربائية في الظروف البيئية يعتمد على نوع البطارية وأهداف الاختبار والمعايير الصناعية المطبقة. بالنسبة لخلايا البطارية والوحدات وحزم البطاريات الصغيرة، عادةً ما تكون غرفة اختبار بطاريات المركبات الكهربائية المخصصة مع تحكم دقيق في درجة الحرارة والرطوبة كافية. قد تتطلب حزم البطاريات الأكبر أو أنظمة تخزين الطاقة المتكاملة حلولاً مخصصة أو غرفاً كبيرة مع حماية أمان معززة. تشمل معايير الاختبار الشائعة IEC 60068 و IEC 62660 و ISO 16750 و UN 38.3 و SAE J2464. أهم عوامل الاختيار هي حمل الحرارة للعينة، وتكوين الأمان، وسعة الغرفة، وتجانس درجة الحرارة، والقدرة على إعادة إنتاج بيئات التشغيل الحقيقية لاختبار مناخ حزمة البطارية بشكل موثوق.

ما الذي يتم اختباره؟

تعتمد المركبات الكهربائية الحديثة على أنظمة بطاريات ليثيوم-أيون التي يجب أن تعمل بأمان في نطاق واسع من الظروف البيئية. يقيم اختبار بطاريات المركبات الكهربائية في الظروف البيئية كيفية أداء خلايا البطارية والوحدات وحزم البطاريات الكاملة تحت ظروف محكومة من درجة الحرارة والرطوبة طوال فترة خدمتها.

تشمل عينات الاختبار النموذجية:

خلايا ليثيوم-أيون فردية
وحدات بطاريات
حزم بطاريات المركبات الكهربائية
أنظمة إدارة البطارية (BMS)
وحدات تجميع بطاريات تخزين الطاقة
مكونات الشحن والموصلات

يركز الاختبار البيئي على تحديد أوضاع الفشل المحتملة قبل أن تدخل المنتجات في الإنتاج الواسع. تشمل المخاوف الشائعة:

تدهور السعة
التمدد والانكماش الحراري
نفاذ الرطوبة
فشل العزل
تآكل الوصلات الكهربائية
تدهور السدادات
انخفاض أداء الشحن والتفريغ
مخاطر الهروب الحراري تحت البيئات القاسية

تساعد هذه الاختبارات المصنعين على التحقق مما إذا كانت البطاريات قادرة على الحفاظ على السلامة والأداء الكهربائي والسلامة الهيكلية أثناء النقل والتخزين والتشغيل طويل الأمد.

بالنسبة للمصنعين في مجالصناعة السيارات، أصبح التأهيل البيئي خطوة أساسية قبل دمج البطاريات في المركبات الكهربائية أو أنظمة تخزين الطاقة أو المعدات الصناعية. تدعم بيانات الاختبار الموثوقة اعتماد المنتج ومراقبة الجودة والامتثال التنظيمي.

لأن أنظمة البطاريات تولد حرارة أثناء التشغيل، يجب على الموردين فهم الخصائص الكهربائية للعينة وحالة التشغيل وحمل الحرارة المتوقع عند التوصية بغرفة بيئية. بالمقارنة مع اختبار المنتجات التقليدية، يتطلب اختبار مناخ حزم البطاريات اهتمامًا إضافيًا بتصميم تدفق الهواء وقدرة التبريد وأنظمة مراقبة السلامة والحماية في حالات الطوارئ.

المعايير وظروف الاختبار

يتبع اختبار البطاريات البيئي معايير دولية معترف بها لضمان أن المنتجات تلبي متطلبات السلامة والأداء عبر الأسواق المختلفة. عند اختيارغرفة اختبار بطاريات المركبات الكهربائية, ينبغي على المشترين تأكيد المعايير التي تنطبق على منتجاتهم.

المعيار	درجة الحرارة النموذجية	الرطوبة	مدة / دورة الاختبار	ظروف خاصة
IEC 60068-2-1	التعرض لدرجة حرارة منخفضة	N/A	تعريض ثابت	المتانة البيئية
IEC 60068-2-2	التعرض لدرجة حرارة عالية	N/A	تعريض ثابت	مقاومة الحرارة
IEC 60068-2-30	25°C–55°C	تصل إلى 95% RH	رطوبة حرارية دورية	مقاومة الرطوبة
IEC 60068-2-78	40°C	93% RH	رطوبة بحالة مستقرة	اختبار رطوبة طويل الأمد
IEC 62660	-40°C إلى +85°C (نموذجي)	اختياري	دورة شحن/تفريغ	أداء بطاريات EV
ISO 16750-4	-40°C إلى +125°C	اختياري	اختبار بيئي للمركبات	إلكترونيات السيارات
UN 38.3	مختلف	N/A	محاكاة النقل	تأهيل الشحن
SAE J2464	حسب الطلب	اختياري	اختبار الإساءة والسلامة	تقييم سلامة البطارية

تختلف ملفات الاختبار الفعلية اعتمادًا على كيمياء البطارية ومنصة المركبة ومواصفات العميل. بعض المصنعين أيضًا يجمعون بين الدورة البيئية والشحن والتفريغ الكهربائي لمحاكاة ظروف التشغيل الحقيقية.

عند إعداد برنامج اختبار، يجب على المهندسين تحديد:

ملف دورة درجة الحرارة
نطاق الرطوبة
حالة الشحن أثناء الاختبار
حالة تشغيل العينة
عدد الدورات
معايير القبول/الرفض

توفير متطلبات الاختبار الكاملة يحسن التكرار ويضمن مقارنة هادفة بين تصاميم البطاريات المختلفة.

مقارنة المعدات أو مصفوفة الاختيار

تتطلب تطبيقات اختبار البطاريات المختلفة تكوينات غرف مختلفة. اختيار المعدات بناءً على حجم الغرفة أو نطاق درجة الحرارة فقط قد يؤدي إلى أداء غير كافٍ أو استثمار غير ضروري.

المواصفات	قياسيغرفة درجة الحرارة والرطوبة	غرفة اختبار البطاريات	غرفة بيئية مخصصة للبطاريات
نطاق درجة الحرارة	-70°C إلى +180°C	-70°C إلى +180°C	حسب الطلب
نطاق الرطوبة	20–98% RH	20–98% RH	حسب الطلب
حجم الغرفة	100–1000 لتر	150–2000 لتر	مخصص لحزم البطاريات
معدل التغير	تغير درجة الحرارة قياسي أو سريع	قياسي أو قابل للبرمجة	مخصص حسب التطبيق
تدفق الهواء	دوران مختبر عام	مُحسَّن لاختبار البطاريات	مصمم حول تخطيط العينة
حمل حرارة العينة	منخفض إلى متوسط	متوسط إلى عالٍ	قدرة على حمل حرارة عالية
تكوين الأمان	حماية من الحرارة الزائدة	تخفيف الانفجار، مراقبة الغاز، إغلاق طارئ، خيارات حماية من الحريق	نظام أمان متعدد المستويات مخصص
المعايير المطبقة	IEC 60068	IEC 60068, IEC 62660, ISO 16750, UN 38.3	معايير خاصة بالعميل

على عكس الغرف البيئية التقليدية، تتضمن غرفة اختبار البطاريات المخصصة وظائف أمان إضافية لمعالجة المخاطر الفريدة المرتبطة ببطاريات ليثيوم-أيون. ميزات مثل تخفيف الضغط، وكشف الغاز القابل للاشتعال، والبناء المقاوم للانفجار، وأنظمة الإغلاق الطارئ تساعد في تحسين سلامة المشغل أثناء اختبار تأهيل البطاريات.

اختيار الغرفة الصحيحة يعتمد أيضًا على مرحلة الاختبار. غالبًا ما تقوم مختبرات البحث بتقييم خلايا فردية أو وحدات صغيرة، بينما قد يتطلب التحقق من الإنتاج اختبار حزم بطاريات كاملة مع توليد حرارة أعلى وأبعاد أكبر. في هذه الحالات، يصبح حجم الغرفة وقدرة التبريد وتجانس تدفق الهواء بنفس أهمية دقة درجة الحرارة والرطوبة.

علاوة على ذلك، يجب على المشترين مراعاة متطلبات الاختبار المستقبلية. مع تطور تكنولوجيا بطاريات المركبات الكهربائية، قد تتطلب حزم البطاريات الأكبر وكثافات الطاقة الأعلى تكوينات غرف مُطوَّرة. اختيار معدات ذات قدرة توسع كافية يمكن أن يقلل من تكاليف الاستثمار على المدى الطويل ويحسن مرونة المختبر.

أخطاء شائعة في الاختبار

حتى مع المعدات المتطورة، يمكن أن يقلل تخطيط الاختبار غير الدقيق من قيمة اختبار بطاريات المركبات الكهربائية في الظروف البيئية. الأخطاء التالية تواجه بشكل متكرر خلال مشاريع تأهيل البطاريات.

تجاهل توليد حرارة البطارية

تولد بطاريات ليثيوم-أيون حرارة أثناء الشحن والتفريغ والدورات. إذا لم يُؤخذ حمل الحرارة للعينة في الاعتبار، قد تواجه الغرفة صعوبة في الحفاظ على ظروف بيئية مستقرة، مما يؤدي إلى نتائج غير دقيقة.

اختيار غرفة صغيرة جدًا

تحتاج وحدات وحزم البطاريات إلى فراغ كافٍ لتدفق الهواء المناسب. ازدحام الغرفة يمكن أن يخلق تدرجات في درجة الحرارة ويقلل من اتساق الاختبار.

وضع المجسات بشكل غير صحيح

وضع مجسات درجة الحرارة أو الرطوبة بالقرب جدًا من جدران الغرفة أو مخارج الهواء قد لا يعكس الظروف الفعلية حول البطارية. يجب وضع المجسات وفقًا لمعيار الاختبار وتكوين العينة.

الخلط بين دقة الشاشة وتجانس الغرفة

قد يعرض المتحكم قيم درجة حرارة دقيقة، لكن هذا لا يضمن ظروفًا موحدة في كامل مساحة العمل. تحقق دائمًا من مواصفات تجانس الغرفة واستقرارها.

التركيز على نطاق درجة الحرارة فقط

يقارن العديد من المشترين الغرف فقط بدرجات الحرارة الدنيا والعليا. بالنسبة لاختبار مناخ حزمة البطارية، فإن معدل التغير والتحكم في الرطوبة وتدفق الهواء واستعادة التبريد بنفس الأهمية.

إهمال متطلبات التركيب

قبل الشراء، أكد ما يلي:

قدرة إمداد الطاقة
متطلبات التهوية
قدرة تحميل الأرضية
نظام التصريف
مسافة الخلوص للصيانة
إجراءات السلامة الطارئة

غرفة اختبار LIB الموصى بها

تتطلب تطبيقات اختبار البطاريات المختلفة تكوينات غرف بيئية مختلفة.

غرفة بيئية منضدية

موصى بها لـ:

بحث خلايا البطارية
خلايا ليثيوم-أيون صغيرة
تقييم المواد
تطوير المختبر

توفر الغرفة البيئية المنضدية تحكمًا دقيقًا في درجة الحرارة والرطوبة لمراحل تطوير البطارية المبكرة والاختبارات صغيرة النطاق.

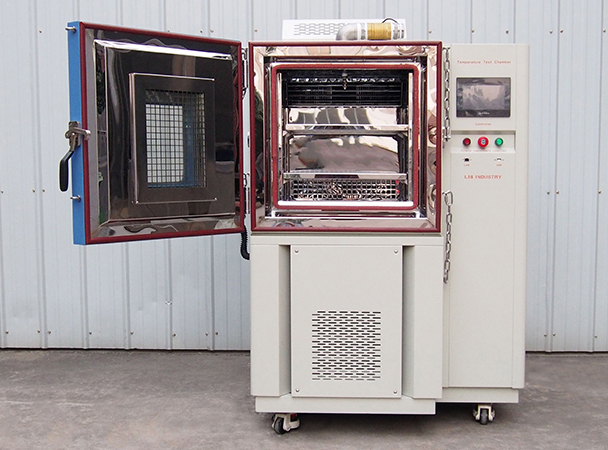

غرفة اختبار بطاريات قياسية

موصى بها لـ:

وحدات البطاريات
بطاريات المستهلكين
تأهيل مكونات المركبات الكهربائية
اختبار الموثوقية

غرفة اختبار البطاريات القياسية مناسبة للاختبار البيئي الروتيني لوحدات البطاريات والعينات متوسطة الحجم، حيث تجمع بين محاكاة المناخ وميزات الأمان المعززة.

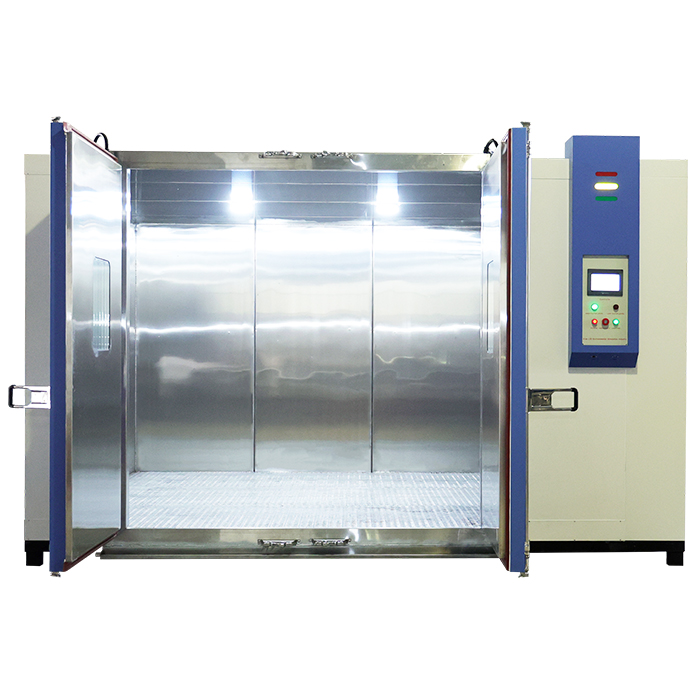

غرفة بيئية كبيرة

موصى بها لـ:

حزم بطاريات EV الكاملة
أنظمة تخزين الطاقة
تجميعات بطاريات كبيرة
التحقق من الإنتاج

توفر الغرف الكبيرة مساحة كافية لأنظمة البطاريات كبيرة الحجم مع الحفاظ على ظروف بيئية مستقرة خلال الاختبارات طويلة الأمد.

غرفة الصدمة الحرارية

موصى بها لـ:

اختبار الانتقال السريع لدرجة الحرارة
تقييم مواد البطارية
التحقق من الإجهاد الحراري

تقييم غرف الصدمة الحرارية أداء البطارية تحت تغيرات مفاجئة في درجة الحرارة قد تحدث أثناء النقل أو في الظروف الجوية القصوى.

غرفة رذاذ الملح

موصى بها لـ:

أغلفة البطاريات
الموصلات
قضبان التوصيل
المكونات الهيكلية المعدنية

يقيم اختبار رذاذ الملح مقاومة التآكل لمكونات البطارية المعدنية المعرضة للبيئات الرطبة أو الساحلية.

غرفة اختبار الغبار والمطر (IP)

موصى بها لـ:

علب بطاريات EV
موصلات الشحن
أنظمة البطاريات الخارجية

تتحقق غرف IP من مقاومة دخول الغبار والماء وفقًا لمتطلبات IEC 60529.

غرفة مخصصة خاصة

يوصى بغرف البطارية المخصصة لـ:

حزم بطاريات عالية الجهد
أنظمة تخزين طاقة كبيرة
اختبارات شحن/تفريغ مدمجة
تطبيقات ذات حمل حراري عالٍ
متطلبات سلامة خاصة بالعميل

يمكن للأنظمة المخصصة دمج أجهزة دورة البطارية ومراقبة الغاز وإخماد الحرائق وحماية من الانفجار وفقًا لمتطلبات المشروع.

FAQ

ما الغرفة المطلوبة لاختبار بطاريات المركبات الكهربائية في الظروف البيئية؟

تُختبر خلايا ووحدات البطارية عادةً في غرفة اختبار بطاريات مخصصة، بينما قد تتطلب حزم البطاريات الكاملة أو أنظمة تخزين الطاقة غرفًا بيئية كبيرة أو مخصصة مع ميزات أمان معززة.

هل الغرفة البيئية القياسية مناسبة لبطاريات الليثيوم؟

يمكن استخدامها للاختبار الأساسي لدرجة الحرارة والرطوبة، لكن غرف البطاريات المخصصة توفر وظائف أمان إضافية مثل حماية من الانفجار ومراقبة الغاز والإغلاق الطارئ.

ما المعايير الشائعة لاختبار بطاريات المركبات الكهربائية؟

تشمل المعايير الشائعة IEC 60068 و IEC 62660 و ISO 16750 و UN 38.3 و SAE J2464، اعتمادًا على نوع البطارية والتطبيق.

كيف أختار حجم الغرفة المناسب؟

يجب أن توفر الغرفة فراغًا كافيًا حول البطارية لتدفق هواء موحد مع استيعاب حجم العينة وتوليد الحرارة وأي متطلبات اختبار مستقبلية.

لماذا حمل حرارة البطارية مهم؟

تؤثر الحرارة المتولدة أثناء الشحن والتفريغ على أداء الغرفة. حساب حمل الحرارة بشكل صحيح يساعد في الحفاظ على تحكم دقيق في درجة الحرارة ويضمن نتائج اختبار موثوقة.

هل يمكن لغرفة واحدة أداء الاختبار البيئي واختبار السلامة معًا؟

يمكن لبعض الغرف المخصصة الجمع بين المحاكاة البيئية وميزات السلامة مثل مراقبة الغاز وحماية من الانفجار، لكن ينبغي أن يتطابق التكوين مع معايير الاختبار المطبقة ومتطلبات المشروع.
