اختبار حماية IP شامل: من المطر IPX9K إلى الغبار IP6X

Oct 23 2025

Table of Content [Hide]

يتطلب ضمان موثوقية المنتجات الكهربائية والإلكترونية في بيئات العالم الحقيقي إجراء اختبارات صارمة ضد دخول الماء والغبار. من مستشعرات السيارات المعرضة للمطر إلى الإلكترونيات الخارجية التي تواجه العواصف الرملية ، يحدد الاختبار الدقيق والمتكرر متانة المنتج وسلامته.

صناعة LIB ، الشركة المصنعة المهنية لغرف المحاكاة البيئية ، توفر مجموعة شاملة منماءومعدات اختبار الغبارصُممت لتلبية معايير IEC ، وiso ، وiec-2-68 ، وastm ، وmil. مع حلول تمتد عبر غرف اختبار مقاومة للماء وغرف ضغط الغبار ، تمكن صناعة LIB المهندسين العالميين من تحقيق الامتثال والدقة والكفاءة عبر اختبار البحث والإنتاج.

مقدمة لمعدات اختبار الماء والغبار

فهم تقييمات IP

يحدد تصنيف حماية الدخول (IP) قدرة العلبة على مقاومة المواد الصلبة والسوائل.

·الرقم الأول (0-6): الحماية من الغبار والأشياء الصلبة.

·الرقم الثاني (0-9K): مقاومة للماء أو الرطوبة.

أمثلة:

-IP6X-محكم الغبار تمامًا.

-IPX6-تقف نفاثات مياه ذات ضغط عال (صوفي/دقيقة).

لماذا يهم اختبار IP

غالبًا ما تواجه المنتجات في صناعات السيارات والإلكترونيات والاتصالات والدفاع ظروفًا خارجية قاسية. يمكن أن يؤدي دخول الماء والغبار إلى التآكل أو الدائرة الكهربائية القصيرة أو فشل الختم. اختبار ل أناايكو ، وايزو منيتحقق من سلامة العلبة قبل إصدار الشهادات والإفراج عن السوق.

كيف تعمل معدات اختبار IP

-غرف اختبار المطر تحاكي التقطير أو الرش المتذبذب أو النفاثات ذات الضغط العالي لإعادة تشكيل هطول الأمطار والبقع.

-غرف اختبار الغبار تعيد إنتاج بيئات المسحوق الدقيق عالي التركيز باستخدام غبار التلك 50 ميكرون لاختبار إحكام الغلق ومقاومة تدفق الهواء.

-درجة حرارة ثابتة (~ 50 درجة مئوية) ، وضغط الهواء ، وتركيز الجسيمات (2-4/m³) تضمن نتائج قابلة للتكرار وجاهزة للاعتماد.

صناعة ليب مجموعة كاملة من غرف اختبار المطر والغبار اختبار غرف الحل


غرف اختبار الغبار

غرفة الغبار MIL STD

غرفة اختبار دخول IP6X IP5X

IPX1 IPX2 IPX3 IPX4 آلة اختبار المطر

معدات اختبار IPX9K

غرفة رش المطر JIS D our

غرفة اختبار غمر المياه

معدات الضغط العالي IP6K9K

غرفة اختبار IP55

معدات اختبار ضيق IP66

معدات اختبار IP68

UL 50E دش

حلول اختبار متقدمة للماء (، ، ،)

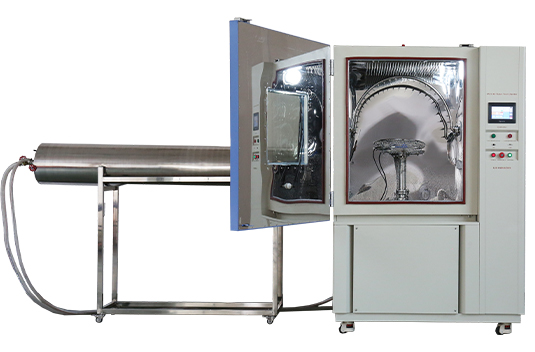

غرفة دخول المياه متعددة المستويات (من من من من من من الخارج)

مبدأ العمل

يتم توصيل المياه من خلال فوهات قابلة للتبديل تحت ضغط وتدفق دقيقين ، بينما تضمن المنصة الدوارة التعرض الموحد. تسمح أنظمة التحكم الأوتوماتيكية بالبرمجة وفقًا لمعايير IEC.

التصميم والمتانة

-الفولاذ المقاوم للصدأ SUS304 لمقاومة التآكل.

-قرص دوار آلي (≤ 50 حمولة ، سرعة قابلة للتعديل).

-نافذة المراقبة: زجاج ساخن مزدوج الطبقة مع إضاءة داخلية ليد.

-الدوران التلقائي للمياه: إعادة تدوير حلقة مغلقة مع إعادة الملء التلقائي.

المعايير الفنية

مستوى الاختبار	نوع الاختبار	معدل تدفق المياه	الضغط	الصورة
IPX1	انخفاض العمودي	1 mm-min	-
IPX2	انخفاض 15 درجة الميل	1 mm-min	-
IPX3	بخاخ متأرجح	ولتر/دقيقة لكل ثقب φ0.4 مم	50-كيلو باسكال
IPX4	بخاخ قوي	ولتر/دقيقة لكل ثقب	80-كيلو باسكال
IPX5	فوهة نفاثة Ø6.3 مم	كل دقيقة	30-كيلو باسكال
IPX6	فوهة نفاثة ø11.5 مم	أقل من 5 لتر/دقيقة	± 5 كيلو باسكال

غرف مقاومة للماء من الدرجة الغاطسة (من)

مبدأ العمل

يتم غمر العينات في خزان مياه يتم التحكم فيه مع إعدادات دقيقة للعمق والمدة. يضمن الرفع والتصريف الأوتوماتيكي التشغيل الآمن والقابل للتكرار.

ميزات التصميم

خزان صفيحة فولاذية A3 ، سمك الجدار 15 ،

-التحكم التلقائي في مستوى المياه ورصد درجة الحرارة

-سلة الرفع لمناولة العينات بشكل آمن

-يمكن تركيب أجهزة المراقبة في خزان المياه لمراقبة حالة المكونات.

المعايير الفنية

مستوى الاختبار	عمق الغمر	درجة حرارة الماء	المدة	متطلبات العينة
IPX7	1 متر	محيط	30 دقيقة	لا يوجد دخول للماء
IPX8	≥ 1 m (قابل للتخصيص)	محيطة أو محددة	وفقا للمواصفات	وظيفية بعد الغمر

غرفة اختبار الماء الساخن ذات الضغط العالي IPX9K

مبدأ العمل

تعرض عينات المنصة الدوارة إلى الطائرات النفاثة عند 80-بار ، 80 درجة مئوية من زوايا متعددة. يضمن المتانة تحت الضغط الميكانيكي والحرارة.

الميزات الرئيسية

-مضخة الضغط العالي: ، bar max

-التحكم في درجة الحرارة: المحيط إلى 80 درجة مئوية

-طاولة دوارة: 5 ± 1 دورة في الدقيقة

-زوايا الفوهة: 0 ° ، 30 ° ، 60 ° ، 90 °

-تحكم PLC بشاشة تعمل باللمس مع تخزين البرنامج

المعايير الفنية

الصنف	المواصفات
اختبار الضغط	80 بار-بار
درجة حرارة الماء	80 ± 5 درجة مئوية
14-16 لتر/دقيقة لكل فوهة
زاوية فوهة	0 ° ، 30 ° ، 60 ° ، 90 °
سرعة الدوران	5 ± 1 دورة في الدقيقة
المدة	30 ثانية لكل موضع × 4

غرف عالية الأداء مقاومة للغبار (من من من من من)

نظرة عامة

تحاكي غرف اختبار الغبار والرمال في صناعة LIB بيئات الغبار الشديدة لتقييم موثوقية الإغلاق وتحمل المكونات.

ميزات التصميم

-تدفق الهواء العمودي والدوران يمنع تكتل الغبار

-أنبوب التسخين يحافظ على جفاف الغبار وتوزيعه بالتساوي

-السلامة: قفل باب كهرومغناطيسي ، حماية التيار الزائد ودرجة الحرارة الزائدة

-نافذة مراقبة مع ممسحة وإضاءة ليد

شاشة لمس قابلة للبرمجة بنظام تحديد الهوية: ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎

-سعات مرنة: ، نماذج مخصصة للمشي

المعايير الفنية

الصنف	المواصفات
درجة الحرارة	تركيز الغبار	2-4/متر مكعب
نوع الغبار	حجم الجسيمات 50 ميكرون ، شبكة 75 ميكرون
المعايير	IEC (IP5X/IP6X) ، ISO ، IEC-2-68 ، ASTM ، MIL

أنظمة اختبار IP المتكاملة والحلول المخصصة

يمكن أن توفر صناعة LIB أنظمة اختبار IP كاملة تغطي الماء واختبار الغبار في إعداد مختبر واحد متكامل.


· الغرف المدمجة: التصميم المعياري يسمح باختبار الماء والغبار في منشأة واحدة

· التشغيل الآلي: تحكم PLC ، المراقبة عن بعد ، تسجيل البيانات

· التخصيص: حجم الغرفة ، ومجموعات مستوى الاختبار ، وتركيبات العينات المتخصصة

· أنواع العملاء: مختبرات R & D ، مراكز الشهادات ، خطوط الإنتاج

موثوقية معتمدة وحلول اختبار IP وقفة واحدة

ضمان الجودة والمعايير

-الامتثال ل IEC من ، ISO ، ASTM ، MIL

من الأمطار اللطيفة إلى الطائرات ذات الضغط العالي ، ومن العواصف الترابية إلى اختبار مقاومة الرمال ، توفر صناعة LIB حلول حماية IP من النهاية إلى النهاية للحصول على شهادة المنتج وموثوقيته.

الاتصال صناعة ليب اليومInquiry@libtestchamber.comلتصميم وبناء منشأة اختبار IP كاملة ، مصممة خصيصًا لمنتجاتك ومتطلبات الاعتماد الخاصة بك.
